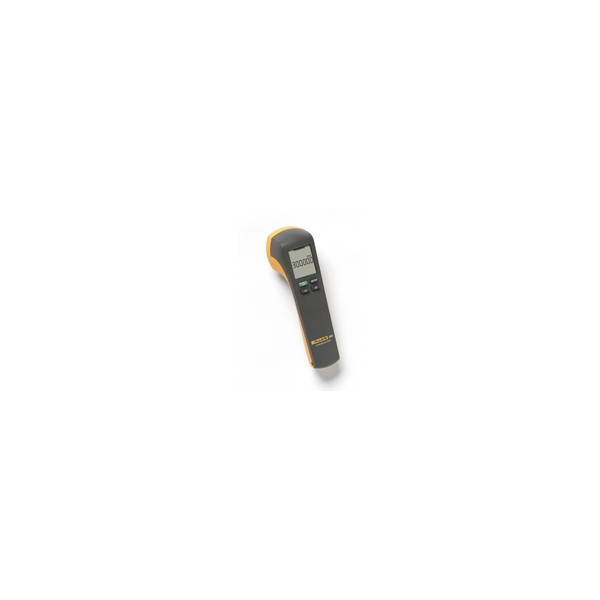

Fluke 820-2 스트로보스코프

MODEL: Fluke 820-2
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

돌아가는 설비를 멈춘 듯
보며 점검하는 스트로보스코프

Fluke 820-2 LED 스트로보스코프

견적 받기

Fluke 국내 공식 대리점

Fluke 820-2는 7개 LED 배열을 30~300,000 FPM(0.5~5000 Hz) 범위로 점멸시켜 회전 설비를 정지한 것처럼 보이게 하는 휴대형 LED 스트로보스코프(Stroboscope)입니다. 팬·펌프·기어·벨트 구동부의 가동 상태를 접촉 없이 점검합니다.

점멸 주파수 정확도가 0.02 %이고 6,000 FPM·30 cm 조건에서 광량이 4,800 lx에 이르므로 밝은 작업장에서도 기어 톱니와 벨트 표면의 움직임이 선명하게 보입니다. 반사 테이프를 붙이거나 축에 접근할 필요가 없어 설비를 정지하지 않고도 점검할 수 있으며, 이 장비는 (주)테솔이 국내에 공식 공급합니다.

30 ~ 300,000 FPM

점멸 범위 (0.5 ~ 5000 Hz)

0.02 %

점멸 주파수 정확도

4,800 lx

6,000 FPM · 30 cm 기준 광량

1 m

낙하 시험 통과 높이

특징

820-2로 회전체를
멈춘 듯 비추어 관찰

핵심 특징	현장에서 달라지는 점
접촉 없는 점검	반사 테이프를 붙이거나 회전체에 접근할 필요가 없어 가동 중인 설비에서 작업자 안전과 점검 시간을 함께 확보합니다.
진행·지연 위상 조정	점멸 타이밍을 앞뒤로 옮겨 기어 톱니와 절단면이 가장 잘 보이는 위치에서 관찰할 수 있습니다.
2배·÷2 배속 버튼	점멸 속도를 배수 단위로 빠르게 조정하므로 회전수 근처를 찾는 시간이 줄어듭니다.
고체형 LED 광원	필라멘트와 유리가 없는 구조라 충격에 강하고 1 m 낙하 시험을 통과했습니다.
석영 제어 타이밍	0.02 % 정확도의 점멸 주파수로 장시간 관찰해도 정지 영상이 흐르지 않고 일정하게 유지됩니다.
하이 레벨 3~32 V 외부 트리거	외부 신호에 점멸을 동기화하므로 공정 신호와 맞물린 움직임을 정지 상태로 관찰할 수 있습니다.

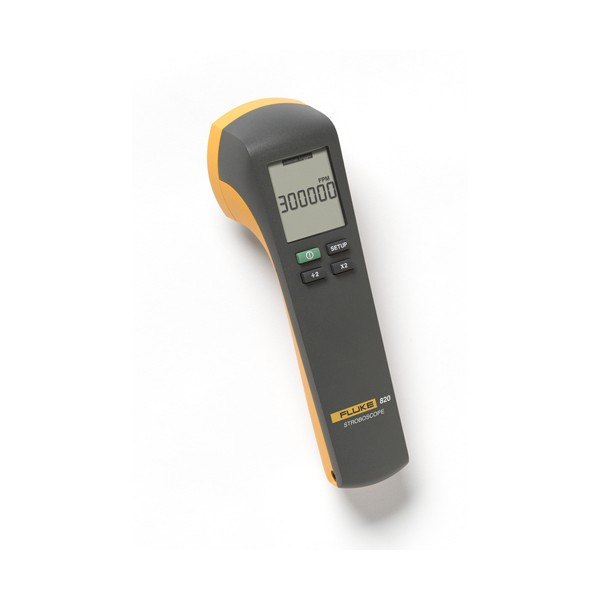

표시창과 버튼이 있는 휴대용 스트로보스코프 전면

관찰 기법

위상 조정과 배속을
활용한 관찰

스트로보 점멸 주파수를 회전 주파수와 맞추면 회전체가 멈춘 것처럼 보입니다. 이때 위상을 진행·지연 방향으로 옮기면 기어 한 이의 접촉 상태나 절단면의 가공 위치를 원하는 각도에서 관찰할 수 있습니다. 2배·÷2 버튼은 점멸 속도를 배수로 바꿔 주므로, 실제 회전수의 배수나 약수에서 생긴 겉보기 정지를 구분할 수 있습니다.

기어 톱니와 절단면의 위상 관찰

펄스 지속 시간과 지연은 µs 또는 도(degree) 단위로 조절합니다. 지속 시간을 줄이면 고속 회전체의 윤곽이 선명해지고 지연을 옮기면 관찰 위치가 이동하므로, 가변 주파수 드라이브로 속도가 바뀌는 모터도 따라가며 관찰할 수 있습니다.

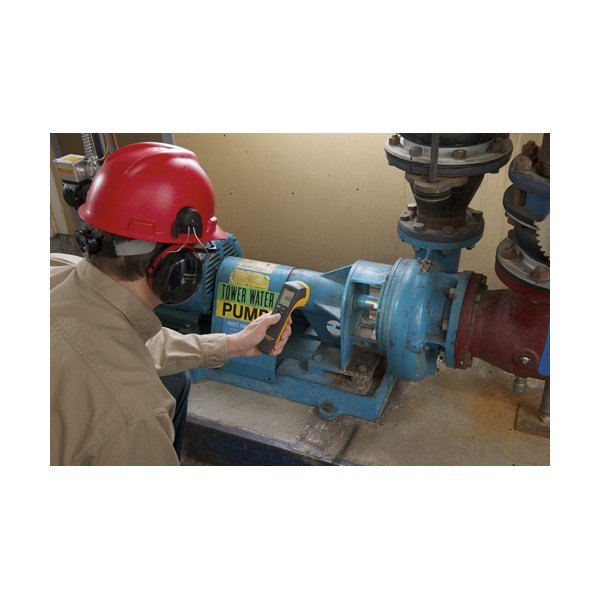

펌프 설비의 회전 속도를 스트로보스코프로 점검하는 모습

연결·안전

외부 트리거와
사용 시 주의점

외부 트리거는 전용 커넥터(부품번호 4550041)로 연결하며 하이 레벨 3~32 V, 로우 레벨 1 V 미만, 최소 펄스 폭 50 µs 조건을 만족하는 신호를 받습니다. 정지한 것처럼 보이는 회전체도 실제로는 돌고 있으므로 손을 가까이 대지 말고, 깜박이는 빛에 민감한 사용자는 사용을 피하세요.

사양

30~300,000 FPM
점멸 사양

항목	사양
점멸 주파수 범위	30 ~ 300,000 FPM (0.5 ~ 5000 Hz)
점멸 주파수 정확도	0.02 % (±1 digit)
분해능	0.1 (30 ~ 999 FPM), 1 (1000 ~ 300,000 FPM), 0.1 (0.5 ~ 999 Hz), 1 (1000 ~ 5000 Hz)
설정 단위	FPM 또는 Hz
광원	7-LED 배열, 고체형 LED
광량 / 색	4,800 lx (6,000 FPM · 30 cm) / 약 6500 K
펄스 지속 시간 · 지연	µs 또는 도(degree)로 조절
외부 트리거	커넥터 방식, 하이 레벨 3 ~ 32 V, 로우 레벨 1 V 미만, 최소 펄스 폭 50 µs
디스플레이	다중 줄 LCD
크기 (H×W×L)	5.71 × 6.09 × 19.05 cm
무게	0.24 kg
동작 온도	0 ~ +45 °C
보관 온도	-10 ~ +50 °C
작동 습도 (비응축)	90 % RH (10 ~ 30 °C), 75 % RH (30 ~ 40 °C), 45 % RH (40 ~ 50 °C)
흡습·부식	30 °C, 95 % RH, 5일 시험 후 정상 작동
고도	작동 2,000 m, 보관 12,000 m
진동 / 충격	MIL-PRF-28800F Class 2 / 1 m 낙하
EMC	EN 61326-1:2006
안전 등급	Class III (SELV), 오염 등급 2, CE

활용 분야

가동 중 회전 설비를
점검하는 현장

벨트 구동 팬·펌프 — 벨트의 회전 상태와 미끄러짐을 정지 영상처럼 관찰합니다.
롤러 베어링·샤프트·기어 톱니 — 진동 원인이 되는 접촉 상태를 가동 중에 점검합니다.
클러치·물림 기어 — 물림 순간의 움직임을 위상 조정으로 따라가며 관찰합니다.
가변 주파수 드라이브 모터 — 속도가 바뀌는 동안 점멸 주파수를 조정해 거동을 확인합니다.
혼합·조제 공정 — 회전 설비의 가동 상태를 접촉 없이 확인합니다.

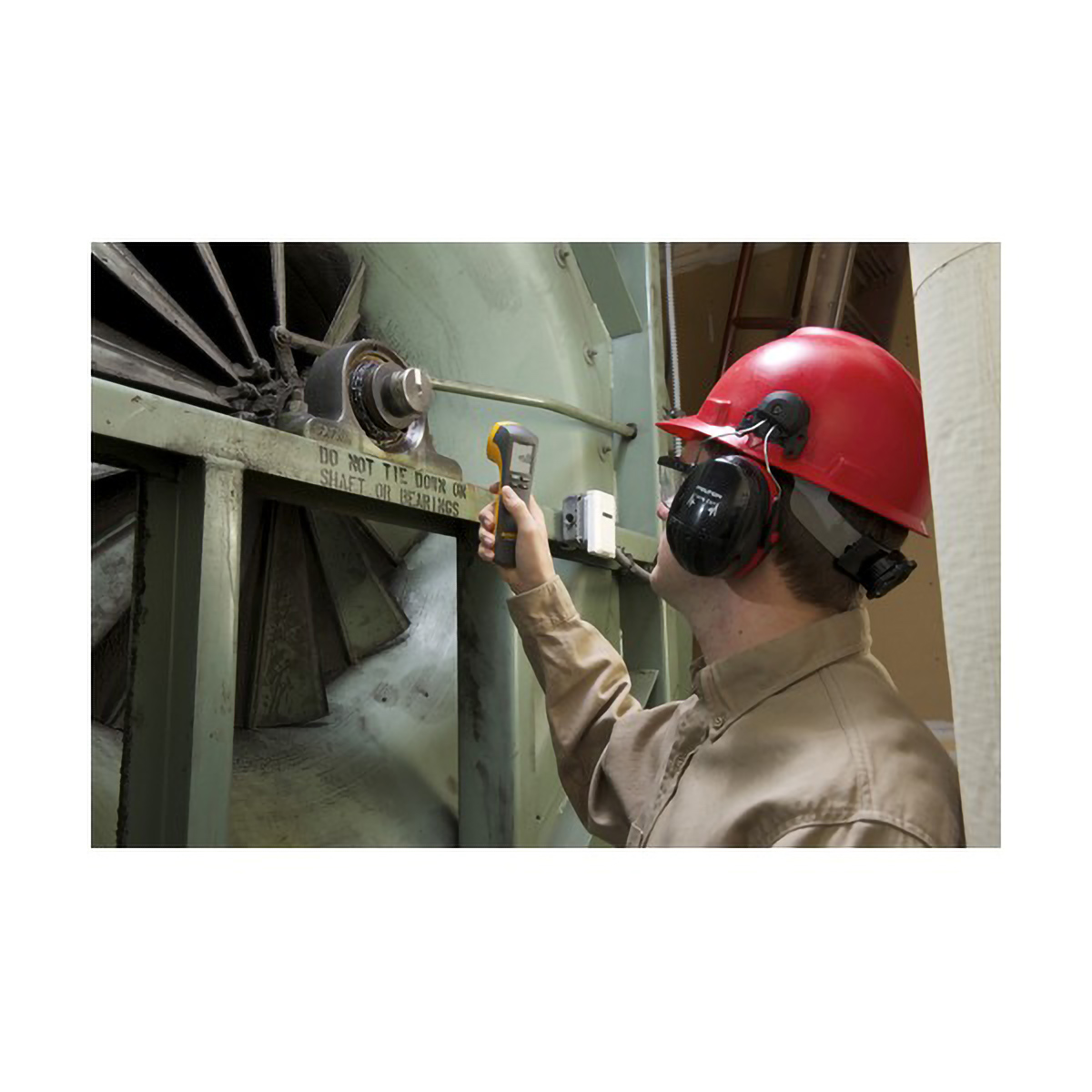

안전모를 쓴 작업자가 회전 설비를 측정하는 모습

선택 가이드

점검 목적에 맞는
스트로보·타코미터 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
움직임을 멈춰 보며 위상까지 관찰할 때	Fluke 820-2	점멸 주파수 정확도 0.02 %와 위상 조정, 외부 트리거를 갖춰 세밀한 관찰에 맞습니다.
회전수를 숫자로 읽는 것이 목적일 때	Fluke 931	광학·접촉 겸용으로 회전수와 표면 속도를 직접 표시합니다.
충전식 배터리 LED 스트로보가 필요할 때	REED R7200	16개 LED와 충전식 배터리로 선 없이 점검합니다.

구성·옵션

기본 구성품과
트리거 커넥터

구분	내용
기본 구성	820-2 본체, 보호 케이스
외부 트리거	외부 트리거 커넥터 (부품번호 4550041)

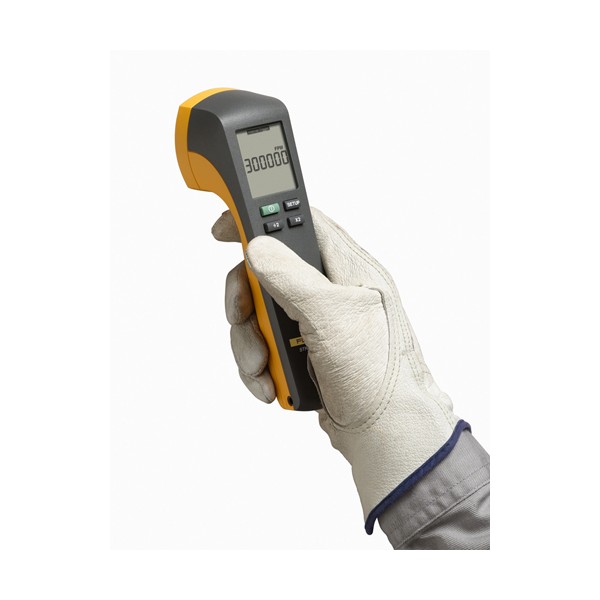

장갑 낀 손으로 스트로보스코프를 잡은 모습

820-2와 함께 보는
회전 계측 장비

820-2는 위상 이동과 배속 기능을 지원합니까?
네, 진행·지연 타이밍 조정과 2배, ÷2 버튼을 지원합니다. 위상을 옮기며 기어 톱니와 절단면을 원하는 각도에서 관찰할 수 있습니다.
반사 테이프를 반드시 붙여야 합니까?
아닙니다. 접촉이나 반사 테이프 없이 회전체에 빛을 비추어 점검합니다. 설비 표면에 부착물을 둘 수 없는 현장에 적합합니다.
820-2를 외부 신호에 동기화할 수 있습니까?
네, 외부 트리거 커넥터가 있어 하이 레벨 3~32 V 신호를 받습니다. 최소 펄스 폭은 50 µs이며 커넥터는 부품번호 4550041입니다.
820-2로 회전수를 직접 측정할 수 있습니까?
타코미터처럼 직접 읽는 방식은 아닙니다. 점멸 주파수를 회전체와 맞춰 회전수를 확인하며, 회전수만 빠르게 측정하려면 Fluke 931 타코미터를 함께 검토하세요.
820-2 교정은 어떻게 진행합니까?
점멸 주파수 정확도를 유지하려면 정기 점검이 필요합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.
