REED R7200 LED 스트로보스코프

MODEL: R7200
브랜드: REED INSTRUMENTS

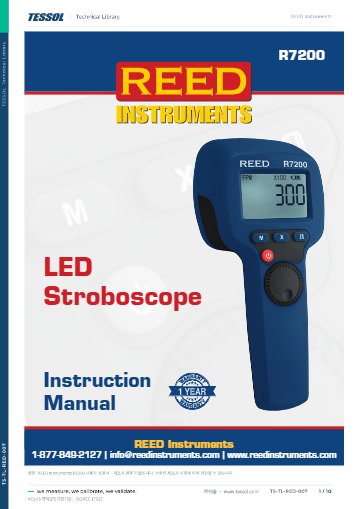

제품 자료: 사용자 설명서

제품문의 구매하기

돌아가는 설비를 멈춘 듯
보는 충전식 LED 스트로보스코프

REED R7200 LED 스트로보스코프

견적 받기

Reed 국내 정식 공급 파트너

REED R7200은 16개 LED 어레이를 60~99,999 FPM/RPM 범위로 점멸시켜 회전하는 물체가 멈춘 것처럼 보이게 하는 충전식 LED 스트로보스코프(Stroboscope)입니다. 기어·팬·펌프·모터를 접촉 없이 점검합니다.

정확도 ±0.001 %, 분해능 1 fpm/rpm으로 미세한 속도 차이까지 구분합니다. 7.4 V 2000 mAh 리튬이온 배터리로 6,000 fpm/rpm 기준 약 8시간 동작해 전원선 없이 설비를 돌며 점검합니다. 이 스트로보스코프는 (주)테솔이 국내에 공식 공급합니다.

99,999 FPM

최대 점멸 주파수

±0.001 %

점멸 정확도

약 8시간

6,000 fpm/rpm 기준 사용

FPM · Hz

표시 단위 선택

특징

충전식 LED로
이동하며 점검

핵심 특징	현장에서 달라지는 점
16 LED 광원	밝고 균일한 빛이 회전체 전체를 비추어 정지 영상의 가독성이 높아집니다.
±0.001 % 정확도	분해능 1 fpm/rpm으로 미세한 속도 편차까지 판별합니다.
FPM·Hz 표시 선택	분당 또는 초당 단위로 현장 기준에 맞춰 값을 읽습니다.
배율 1×·10×·100×	배율 버튼으로 점멸 속도를 바꿔 겉보기 정지와 실제 회전수를 구분합니다.
내부 위상 변화	위상을 이동해 대상이 천천히 움직이는 것처럼 보이게 하므로 이상 거동을 확인합니다.
충전식 리튬이온 배터리	USB 케이블로 충전해 전원선 없이 사용하고 배터리 부족은 표시등으로 알려 줍니다.

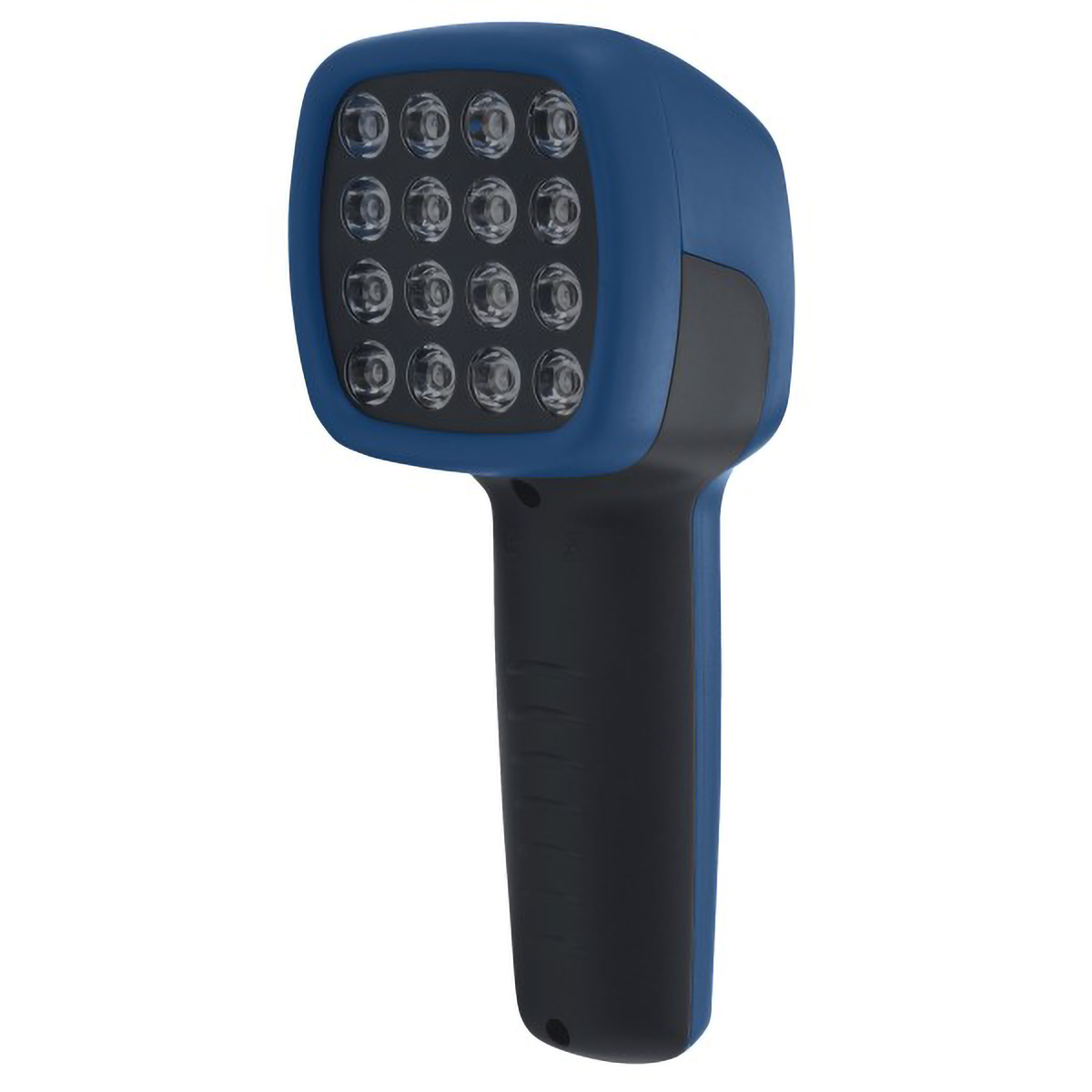

LED 스트로보스코프 본체 전면 램프부와 손잡이

관찰 기법

배율 버튼으로
실제 회전수 찾기

점멸 주파수를 맞추었을 때 회전체가 멈춘 것처럼 보이더라도 실제 회전수의 배수나 약수일 수 있습니다. 1×, 10×, 100× 배율 버튼으로 점멸 속도를 바꿔 가며 상이 하나로 안정되는 지점을 찾으면 실제 회전수를 확정하고, 내부 위상 변화로 관찰 각도를 옮겨 날개나 톱니의 변형을 점검합니다.

위상 변화로 날개와 톱니 상태 관찰

5자리 LCD가 점멸 주파수를 표시하므로 값을 읽은 뒤 위상만 이동해 같은 회전수에서 여러 각도를 비교합니다. 원심분리기처럼 고속으로 도는 회전체도 접촉 없이 안전하게 점검합니다.

전원·환경

배터리 운용과
사용 환경

7.4 V 2000 mAh 충전식 리튬이온 배터리를 내장하며 6,000 fpm/rpm 기준 약 8시간 사용합니다. 동작 온도는 -10~55 °C, 보관 온도는 -20~60 °C, 동작 습도는 10~90 %이고 최대 2000 m 고도까지 사용합니다.

사양

60~99,999
FPM/RPM 점멸 사양

항목	사양
측정 범위	60 ~ 99,999 fpm/rpm
정확도	±0.001 %
분해능	1 fpm/rpm
광원	16 LED 어레이
표시 단위	FPM 또는 Hz 선택
배율	1×, 10×, 100×
디스플레이	5자리 LCD
내부 위상 변화	지원
배터리 부족 표시	지원
전원	7.4 V 2000 mAh 충전식 리튬이온 배터리
배터리 수명	약 8시간 (6,000 fpm/rpm 기준)
동작 온도	-10 ~ 55 °C
보관 온도	-20 ~ 60 °C
동작 습도	10 ~ 90 %
최대 동작 고도	2000 m
크기 (W×D×H)	210 × 90 × 57 mm
무게	320 g
구성품	LED 스트로보스코프, USB 케이블
인증	CE

활용 분야

정지 영상으로
점검하는 현장

기어·팬 — 회전하는 기어와 팬의 움직임을 관찰합니다.
펌프·모터 — 펌프와 모터의 회전 상태를 접촉 없이 점검합니다.
원심분리기 — 고속으로 도는 회전체를 점검합니다.
현장 순회 점검 — 최대 2000 m 고도까지 이동하며 사용합니다.

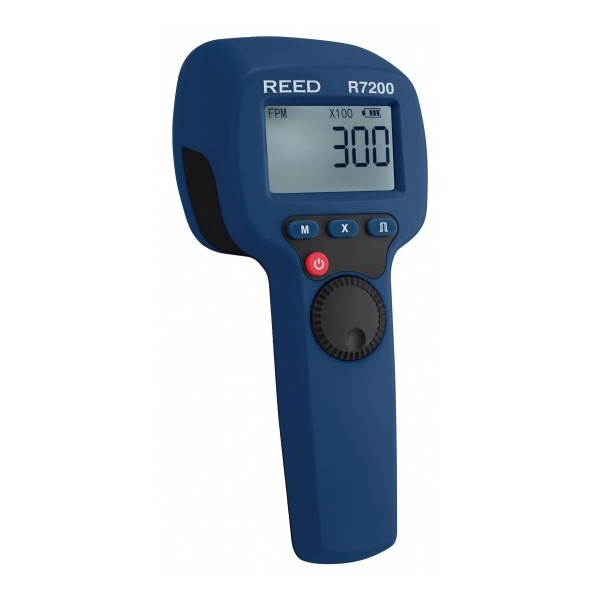

표시창과 조작 버튼이 보이는 스트로보스코프 후면

선택 가이드

점검 목적별
권장 모델

모델	방식	회전수 범위	특징
REED R7200	LED 스트로보스코프	60 ~ 99,999 FPM/RPM	충전식, ±0.001 %
Amprobe TACH20	광학 · 접촉 타코미터	광학 1 ~ 99,999 rpm, 접촉 1 ~ 19,999 rpm	길이 측정
Fluke 931	광학 · 접촉 타코미터	광학 1 ~ 99,999 RPM, 접촉 1 ~ 19,999 RPM	표면 속도와 거리 측정

구성·옵션

기본 구성품과
전원

구분	내용
본체	R7200 LED 스트로보스코프
구성품	LED 스트로보스코프, USB 케이블
전원	7.4 V 2000 mAh 충전식 리튬이온 배터리

R7200과 함께 보는
회전 계측 장비

R7200은 크세논 스트로보스코프와 무엇이 다릅니까?
광원이 LED이고 충전식 배터리로 구동하므로 전원선 없이 설비 가까이 이동해 사용합니다.
R7200은 주로 어떤 설비에 사용합니까?
기어, 팬, 원심분리기, 펌프, 모터의 회전 상태를 점검하는 데 사용합니다. 접촉 없이 가동 중에 관찰합니다.
R7200은 어떻게 충전합니까?
USB 케이블로 충전합니다. 구성품에 USB 케이블이 포함됩니다.
R7200은 위상 이동을 지원합니까?
네, 내부 위상 변화 기능을 갖추고 있습니다. 같은 회전수에서 관찰 각도를 옮겨 비교합니다.
R7200 측정값의 교정은 어떻게 안내합니까?
정확도를 유지하려면 정기 점검이 필요합니다. (주)테솔이 KOLAS 인정 범위에 해당하는지 확인한 뒤 교정을 안내해 드립니다.
