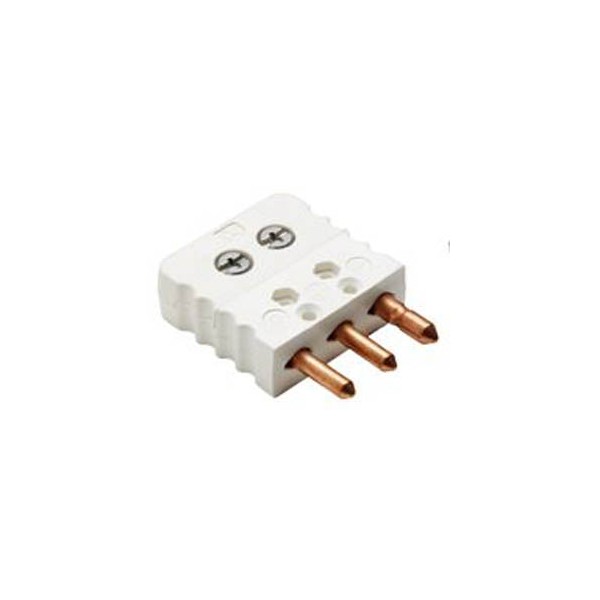

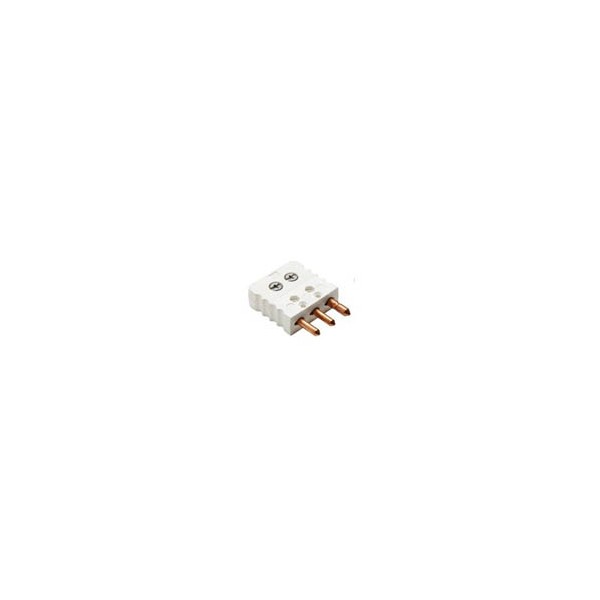

TC Direct 733-460 3단자표준 써모커플 커넥터

TC Direct 733-460 3단자표준 써모커플 커넥터

MODEL
733-460
브랜드
TC
제품 자료
제품문의 구매하기

차폐 케이블의 차폐선까지
이어 주는 3핀 열전대 플러그

TC Direct 724-653 · 724-853 · 733-460 3핀 열전대 플러그

견적 받기

TC Direct 국내 정식 공급 파트너

TC Direct 724-653·724-853·733-460은 스크린(차폐)이 있는 케이블을 접속하는 3핀 열전대 플러그(3-Pin Thermocouple Plug)입니다. 미니 K형과 표준 K형, 표준 구리 타입이 있으며, 열전대 센서와 연장·보상 케이블의 차폐 라인을 끊김 없이 연결합니다.

세 모델 모두 본체 사용 온도가 -50~+220 °C이고, 세 번째 핀이 차폐를 접속해 노이즈가 큰 설비 배선에서 계측 신호를 보호합니다. 미니형은 0.8 mm 이하 도체에, 표준형은 0.2~2.0 mm 도체에 적합합니다. 이 플러그는 (주)테솔이 국내에 공식 공급합니다.

3핀

스크린 케이블 접속 구조

-50 ~ +220 °C

세 모델 공통 사용 온도 범위

3종

미니 K형·표준 K형·표준 구리

35×36.5 mm

표준형 플러그 길이×폭

특징

스크린 접속을 위한
3핀 구조

핵심 특징현장에서 달라지는 점
3핀 구조두 신호 핀과 함께 스크린 접속 핀을 갖춰 차폐 케이블의 보호 효과를 접속부에서도 유지합니다.
미니와 표준 외형미니형은 좁은 패널에, 표준형은 굵은 도체와 취급 편의가 필요한 배선반에 적용합니다.
K형과 구리 타입 구성같은 3핀 규격에서 열전대 라인과 구리 도체 라인을 따로 구성합니다.
극성 구분 핀과 본체 표시핀 배치와 본체 표시로 방향이 정해져 거꾸로 꽂히는 실수를 막습니다.
IEC 60584-3 색 구분타입별 본체 색이 달라 배선반에서 K형 라인과 구리 라인을 구분해 확인할 수 있습니다.
EN 50212 규격 제조규격에 맞춘 제조로 접속부 품질을 일정하게 유지합니다.

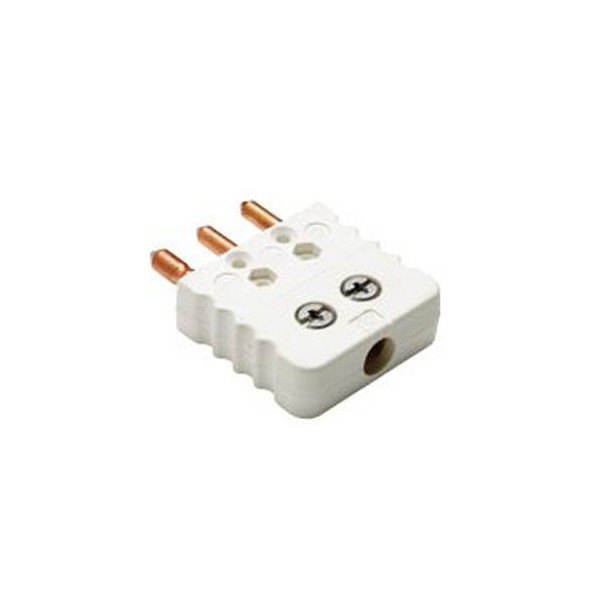

TC 733-460 - 나사 단자가 보이는 흰색 3단자 표준 커넥터
나사 단자가 보이는 흰색 3단자 표준 커넥터

구리 타입 주의

733-460은
K형이 아닙니다

733-460은 열전대 합금이 아닌 구리(Copper) 타입 표준 3핀 플러그입니다. K형 열전대 라인에 사용하는 724-853과 외형은 같지만 연결 대상 케이블의 도체 종류가 다르므로, 주문 전에 연결할 케이블 타입을 대조하세요.

잘못된 타입의 플러그를 사용하면 접속부에서 이종 금속이 만나 열기전력 오차가 생깁니다. 본체 색이 K형은 녹색, 구리 타입은 흰색으로 구분되므로 배선 후에도 색으로 타입을 확인합니다.

스크린 접속 배선

스크린이 있는 케이블은 신호 도체 두 가닥과 차폐 도체를 3핀에 나누어 결선합니다. 차폐 접속이 끊기지 않도록 케이블 클램프로 출구를 고정해 접속부의 하중을 줄이세요.

사양

3핀 플러그 3종
모델 비교 사양

항목724-653724-853733-460
구분K형 미니 3핀K형 표준 3핀구리(Copper) 표준 3핀
핀 구성3핀 평형 핀3핀3핀
본체 소재열가소성 컴파운드열가소성 컴파운드열가소성 컴파운드
사용 온도 범위-50 ~ +220 °C-50 ~ +220 °C-50 ~ +220 °C
도체 지름0.8 mm 이하0.2 ~ 2.0 mm0.2 ~ 2.0 mm
플러그 외형 (L×W×D)19 × 24 × 8 mm (핀 길이 12 mm)35 × 36.5 × 12.5 mm (핀 길이 15 mm)35 × 36.5 × 12.5 mm (핀 길이 15 mm)
소켓 외형 (L×W×D)25 × 24 × 8 mm35 × 36.5 × 12.5 mm35 × 36.5 × 12.5 mm
용도열전대 센서, 연장·보상 케이블 (스크린 있음)스크린 있는 케이블스크린 있는 케이블
제조 규격EN 50212EN 50212EN 50212
색 구분IEC 60584-3:2007IEC 60584-3:2007IEC 60584-3:2007

활용 분야

차폐 케이블을
사용하는 설비

  • 차폐 열전대 센서 배선 — 스크린이 있는 열전대 센서의 접속부를 분리 가능하게 구성합니다.
  • 연장·보상 케이블 접속 — 스크린 연장·보상 케이블과 센서를 중간에서 잇는 계측 배선에 적용합니다.
  • 구리 타입 케이블 설비 — 구리 도체 케이블을 사용하는 설비의 단자 접속에 733-460을 적용합니다.

선택 가이드

공간과 도체 타입별
모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
설치 공간이 좁고 도체가 가늘 때724-653미니 외형, 도체 0.8 mm 이하의 K형 플러그입니다.
표준 크기가 필요한 K형 라인일 때724-853표준 외형, 도체 0.2~2.0 mm의 K형 플러그입니다.
구리 도체 케이블을 접속할 때733-460열전대 합금이 아닌 구리 타입 표준 플러그입니다.
스크린이 없는 케이블일 때724-102 · 724-3202핀 구조의 일반 플러그입니다.

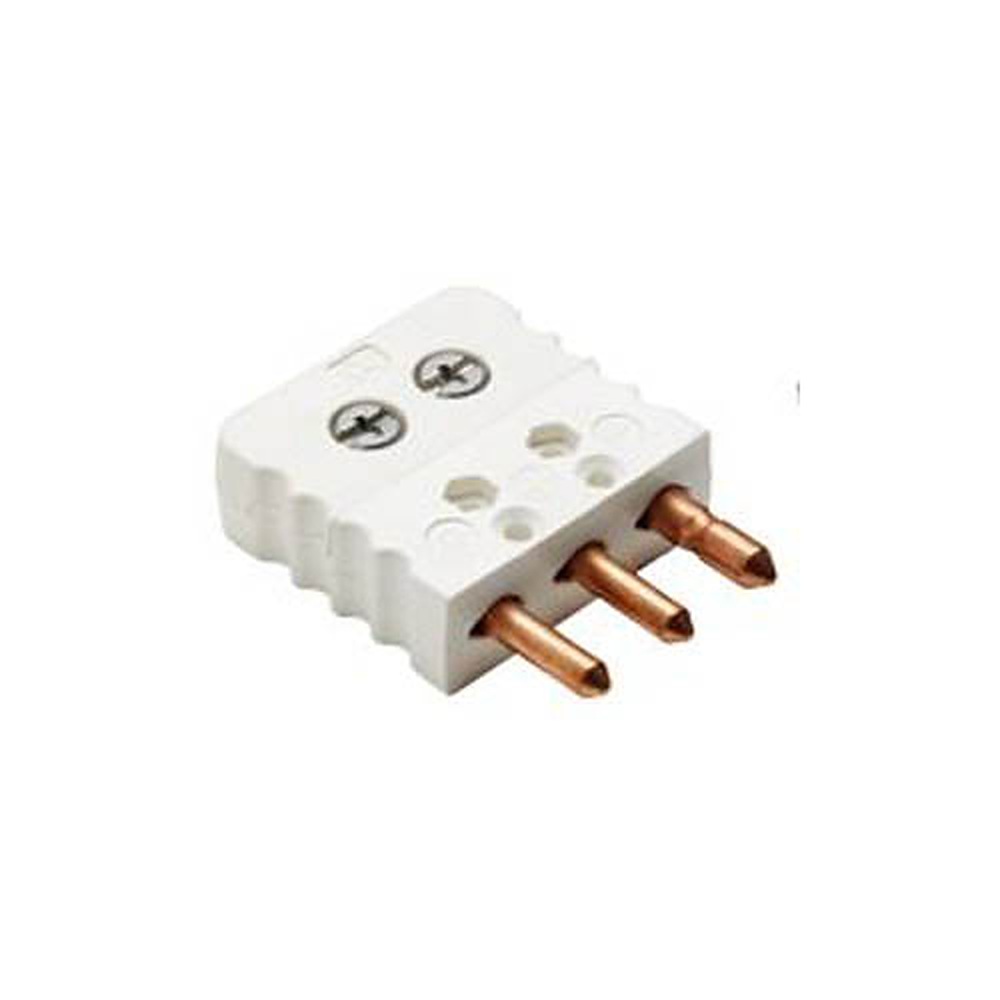

TC 733-460 - 세 개의 원형 핀이 보이는 흰색 표준 커넥터
세 개의 원형 핀이 보이는 흰색 표준 커넥터

구성·옵션

타입별 플러그와
소켓 품번

타입플러그소켓
미니 K형724-653724-655
미니 T형724-657724-659
미니 J형724-661724-663
미니 N형724-665724-667
미니 RCB/SCB형724-669724-671
미니 구리(Copper)733-130733-132
표준 K형724-853724-855
표준 T형724-857724-859
표준 J형724-861724-863
표준 N형724-865724-867
표준 RCB/SCB형724-869724-871
표준 구리(Copper)733-460733-462
미니 부속품그로밋 724-780 · 782 · 784 · 786 / 클램프 724-790 / 실리콘 부츠 724-802내경 0.5 / 1.0 / 1.5 / 3.0 mm
표준 부속품그로밋 724-880 · 882 · 884 / 클램프 724-890 / 네오프렌 부츠 724-902내경 1.5 / 2.5 / 4.5 mm
