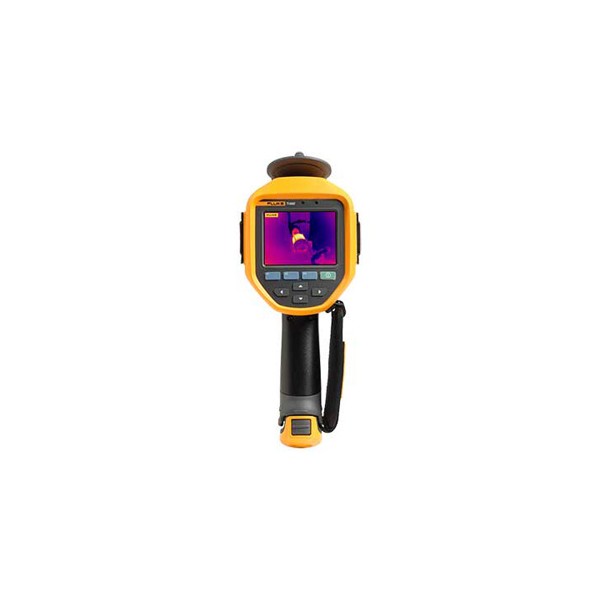

Fluke Ti480 열화상 카메라

견적 받기

Fluke 국내 공식 대리점

Fluke Ti480은 640 × 480 검출기와 MultiSharp·LaserSharp 초점으로 -20~800 °C를 측정하는 권총형 열화상 카메라(적외선 서모그래피 카메라)입니다. 가까운 배전반부터 먼 고온 설비 외벽까지 거리에 관계없이 발열을 점검할 수 있습니다.

SuperResolution은 4배의 데이터를 합성해 1280 × 960 이미지를 만들고, NETD ≤ 50 mK(30 °C 대상, 최상 조건)의 감도로 작은 온도 차를 구분합니다. 접속부의 미세한 열화까지 보고서에 남길 수 있는 이 열화상 카메라는 (주)테솔이 국내에 공식 공급합니다.

0.93 mrad

표준 렌즈의 화소당 시야각

34° × 24°

표준 렌즈 시야각

2.5시간

배터리 완충 시간

1.04 kg

배터리 포함 본체 무게

특징

원근을 함께 맞추는
640 × 480 카메라

핵심 특징	현장에서 달라지는 점
MultiSharp 초점	가까운 대상과 먼 대상에 한 장면에서 함께 초점을 맞추므로 거리별로 다시 촬영할 필요가 없습니다.
LaserSharp 자동 초점	레이저 거리 측정으로 초점을 자동으로 맞춰 연속 점검 속도를 유지합니다.
SuperResolution	1280 × 960 이미지로 작은 접속부의 윤곽까지 보고서에 선명하게 기록합니다.
IR-Fusion	열화상과 실화상을 PIP 또는 전체 화면으로 겹쳐 어느 부품이 뜨거운지 현장에서 바로 알 수 있습니다.
IR-PhotoNotes	이미지 5장과 음성 설명을 열화상 파일에 첨부해 점검 위치 메모를 한 파일로 보존합니다.
Fluke Connect 연동	스마트폰과 PC로 이미지를 전송하고 원격으로 화면을 확인할 수 있습니다.

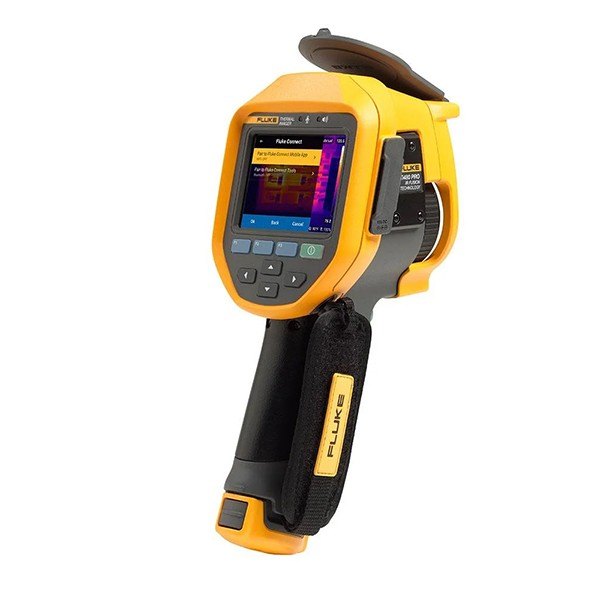

열화상 화면과 손잡이 스트랩이 보이는 카메라 모습

초점과 렌즈

원근이 섞인 장면의
초점 방식 선택

IFOV 0.93 mrad는 10 m 거리에서 화소 하나가 9.3 mm를 담당한다는 뜻입니다. 작은 접속부는 거리를 좁히거나 렌즈를 교체해 여러 화소에 걸치도록 촬영해야 정확한 온도를 읽을 수 있습니다. 2× 망원은 IFOV 0.46 mrad에 시야 17 °H × 12 °V, 최소 초점 거리 45 cm이며, 광각은 1.85 mrad에 시야 68 °H × 48 °V, 최소 초점 거리 15 cm입니다.

MultiSharp는 가까운 단자함과 먼 모선이 같은 화면에 있을 때 사용하고, 단일 대상에는 LaserSharp를 사용합니다. 두 방식 모두 고급 수동 초점으로 최종 조정할 수 있습니다.

사전 교정된 스마트 렌즈

렌즈가 사전 교정되어 있어 교체한 뒤 별도 절차 없이 바로 측정할 수 있습니다. 좁은 제어반 내부에는 광각이, 높은 위치의 설비에는 망원이 적합합니다.

교정 관리

Ti480 측정 조건과
교정 주기

Ti480의 정확도는 공칭 25 °C에서 ±2 °C 또는 2 % 중 큰 값이며, -10 °C 미만은 교정되지 않습니다. 권장 교정 주기는 2년이며, 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사용 방법

Ti480 640 × 480 이미지
Fluke Connect SmartView 연동

Ti480은 PC의 Fluke Connect SmartView로 이미지 분석과 보고서를 작성하고, 스마트폰과 PC, TV 모니터로 화면을 실시간으로 보여 줍니다. 원격 제어는 Fluke Connect SmartView 또는 모바일 앱에서 합니다.

소프트웨어·도구	하는 일
Fluke Connect SmartView	IS2 이미지 분석, 보고서 작성, BMP·GIF·JPEG·PNG·TIFF 내보내기, PC에서 원격 제어
Fluke Connect Desktop	Fluke Connect 클라우드와 연동한 이미지 관리·보고, 카메라 펌웨어 업데이트
Fluke Connect 앱 (iOS·Android)	Wi-Fi 핫스팟으로 실시간 화면 보기와 원격 제어, 이미지 자동 업로드
Fluke Connect Assets (선택)	이미지를 설비 자산에 지정하고 작업 지시 생성

처음 연결하는 순서

순서	할 일
1	PC에 SmartView Classic이나 Fluke Connect Desktop을 내려받아 설치하세요.
2	프로그램을 실행한 상태에서 동봉된 USB 케이블로 카메라를 PC에 연결합니다.
3	카메라 펌웨어 업데이트가 있는지 확인하고, 있으면 먼저 설치하세요.
4	현장에서 촬영한 IS2 이미지를 PC로 옮겨 SmartView에서 분석하고 보고서로 정리합니다.
5	동영상은 비방사 AVI 또는 완전 방사 IS3로 저장되므로 온도 분석이 필요한 녹화는 IS3로 남기세요.
6	실시간 화면이 필요하면 USB, Wi-Fi 핫스팟, Wi-Fi 네트워크로 PC 소프트웨어에 스트리밍하거나 HDMI 케이블로 TV 모니터에 연결하세요.

Wi-Fi를 처음 사용할 때는 무선 활성화가 필요합니다. Fluke Connect Desktop을 실행한 채 카메라를 USB로 연결하고 Tools 탭의 Connected Tools에서 카메라를 고른 뒤 Activate Radios를 누르고, 완료 메시지가 나오면 카메라를 다시 시작하세요. SmartView Classic이라면 Camera 메뉴의 Activate WiFi를 사용합니다.

사양

Ti480 640 × 480
측정 사양

항목	사양
검출기	640 × 480 (307,200 화소), SuperResolution 1280 × 960
표준 렌즈 IFOV · 시야	0.93 mrad · 34 °H × 24 °V · 최소 초점 거리 15 cm
2× 망원 렌즈	0.46 mrad · 17 °H × 12 °V · 최소 초점 거리 45 cm
광각 렌즈	1.85 mrad · 68 °H × 48 °V · 최소 초점 거리 15 cm
사전 교정 렌즈	광각, 2× 망원, 4× 망원, 접사 25 µm
측정 범위	-20 ~ 800 °C (-10 °C 미만은 교정되지 않음)
정확도	±2 °C 또는 2 % 중 큰 값 (공칭 25 °C)
NETD	≤ 50 mK (30 °C 대상, 최상 조건)
초점	MultiSharp, LaserSharp 자동 초점, 고급 수동 초점, 레이저 거리계
프레임 속도	60 Hz 또는 9 Hz 버전
디지털 줌	2× 및 4×
화면 · 가시광	3.5인치 가로형 640 × 480 터치스크린 · 5 MP 가시광 카메라
IR-Fusion	PIP, 전체 화면, AutoBlend(최소·중간·최대 적외선과 전체 실화상)
최소 범위(수동 모드)	2.0 °C
최소 범위(자동 모드)	3.0 °C
측정 보정	방사율 값·표 보정, 반사 배경 온도 보정, 투과율 보정, 라이브 라인 마커
메모리	탈착식 4 GB Micro SD, 4 GB 내부 메모리, USB 플래시 드라이브 저장, Fluke Cloud 업로드
이미지 · 비디오 형식	.bmp · .jpeg · 완전 방사 .is2 / 비방사 AVI · 완전 방사 .is3
음성 · 텍스트 주석	이미지당 음성 최대 60초, 텍스트 주석
IR-PhotoNotes	이미지 5개
자동 캡처	온도 및 간격 기준 지원
원격 디스플레이	스마트폰, PC, TV 모니터로 실시간 확인
원격 제어	Fluke Connect SmartView 또는 모바일 앱
색상 팔레트	표준 8종, 울트라 콘트라스트 8종
보조 기능	레이저 포인터, LED 손전등, 색상 경보(고온·저온·등온선), 중심점 측정, 고온·저온 스팟 마커, 사용자 정의 스팟 마커 3개, 크기 조절 중심 박스(MIN-MAX-AVG)
열화상 스펙트럼 대역	7.5~14 µm (장파)
배터리	현장 교체형 리튬 이온 스마트 팩 2개, 5단 LED 충전 표시, 개당 2~3시간
배터리 충전	완충까지 2.5시간, 2베이 충전기 또는 본체 내 충전, 12 V 차량용 어댑터 옵션
AC 전원	100 ~ 240 V AC, 50/60 Hz
작동 온도	-10 ~ +50 °C
보관 온도	-20 ~ +50 °C (배터리 제외)
상대 습도	10 ~ 95 % 비응축
안전 기준	IEC 61010-1, 과전압 범주 II, 오염 등급 2
EMC	IEC 61326-1, CISPR 11 Group 1, Class A
진동 · 충격	2.5 g (IEC 68-2-6) · 25 g (IEC 68-2-29)
낙하 · 보호 등급	2 m 낙하(표준 렌즈) · IP54
크기 (H×W×L)	27.7 × 12.2 × 16.7 cm
무게	1.04 kg (배터리 포함)
보증 · 권장 교정 주기	보증 2년 · 교정 주기 2년

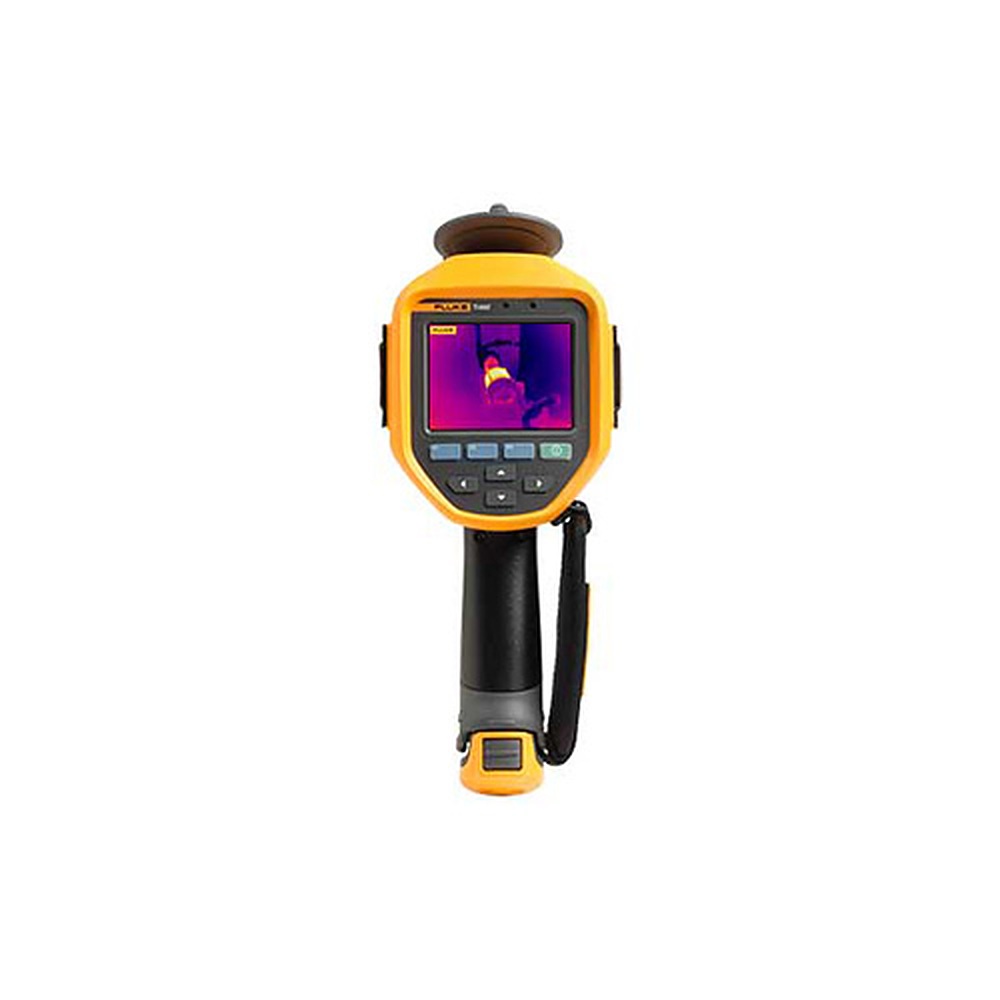

열화상 화면이 표시된 카메라 전면

활용 분야

접속부부터
고온 설비 외벽까지

배전반과 차단기 — 접속부 발열을 운전 중에 찾습니다.
모터와 베어링 — 하우징과 베어링 부위의 온도 상승을 확인합니다.
고온 설비 외벽 — 800 °C 이하 외벽의 발열 분포를 점검합니다.
열 변화 기록 — 1280 × 960 이미지로 점검 결과를 보고서에 정리합니다.

선택 가이드

측정 상한으로 고르는
Ti480과 비교 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
800 °C 이하 설비를 640 × 480과 MultiSharp로 점검할 때	Ti480	MultiSharp와 LaserSharp를 모두 갖춘 640 × 480 모델이라 원근이 섞인 장면과 단일 대상을 한 대로 촬영합니다.
1000 °C까지 측정해야 할 때	Ti480 PRO	검출기는 같고 측정 상한이 1000 °C로 높아 더 뜨거운 설비까지 다룹니다.
650 °C 이하를 LaserSharp로 점검할 때	Ti401 PRO	640 × 480 검출기에 NETD ≤ 75 mK를 갖춘 LaserSharp 표준형으로, 650 °C 이하 순회 점검에 맞습니다.
320 × 240으로 충분할 때	Ti300+	320 × 240 검출기의 기본형이라 가까운 설비 점검에 맞습니다.

Ti480과 비교해 볼
Fluke 열화상 카메라

Ti480의 측정 범위와 정확도는 어떻게 됩니까?
측정 범위는 -20~800 °C이며 정확도는 공칭 25 °C에서 ±2 °C 또는 2 % 중 큰 값입니다. -10 °C 미만은 교정되지 않습니다.
Ti480은 어떤 초점 방식을 지원합니까?
MultiSharp, LaserSharp 자동 초점, 고급 수동 초점 가운데 선택할 수 있습니다. 원근이 섞인 장면은 MultiSharp로 한 번에 초점을 맞추세요.
사용하던 카메라의 교정을 받을 수 있습니까?
네, 모델과 사용 온도 구간을 알려 주시면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법을 안내해 드립니다.
Ti480은 Fluke Connect로 무엇을 할 수 있습니까?
스마트폰과 PC로 이미지를 전송하고 원격으로 화면을 확인할 수 있습니다. 원격 제어는 SmartView 또는 모바일 앱에서 합니다.

Fluke Ti480 열화상카메라
