Fluke TiX580은 640 × 480 검출기와 SuperResolution 1280 × 960 이미지, -20 ~ 1000 °C 측정 범위를 갖춘 전문가형 열화상 카메라(적외선 서모그래피 카메라)입니다. 회전 렌즈와 5.7인치 터치스크린 덕분에 천장 배관부터 바닥 가까운 설비까지 자세를 바꾸지 않고도 정밀하게 점검할 수 있습니다.
열 감도(NETD)는 30 °C 대상, 최상 조건 기준 50 mK 이하로 미세한 온도 편차도 영상에서 구분합니다. MultiSharp와 LaserSharp 자동 초점은 원근이 섞인 장면에서도 화면 전체의 초점을 맞춥니다. 렌즈를 바꿔 끼우는 스마트 렌즈 구조의 이 열화상 카메라는 (주)테솔이 국내에 공식 공급합니다.
특징
TiX580의
회전 렌즈와 고해상도
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| SuperResolution 1280 × 960 | 촬영 이미지를 4배 화소로 합성해 작은 접속부의 온도 경계를 보고서에 더 선명하게 담습니다. |
| 회전 렌즈 | 렌즈를 돌려 화면을 눈높이에 맞추면 천장 배관이나 바닥 가까운 설비도 무리한 자세 없이 촬영할 수 있습니다. |
| MultiSharp·LaserSharp 초점 | 레이저 거리 측정으로 초점을 잡고 여러 거리를 합성하므로, 원근이 섞인 설비도 화면 전체가 선명하게 찍힙니다. |
| 스마트 렌즈 교환 | 2× 망원·4× 망원·광각·매크로 렌즈로 바꿔 끼워도 카메라를 다시 교정할 필요가 없습니다. |
| 5.7인치 터치스크린 | 레벨과 스팬, 지점 마커를 큰 화면에서 터치로 바로 조정합니다. 장갑을 낀 현장에서도 조작 단계가 적습니다. |
| IR-Fusion와 5 MP 가시광 | 열화상과 가시광 영상을 겹쳐 보므로 과열 부품의 위치를 사진으로 보듯 정확히 짚을 수 있습니다. |

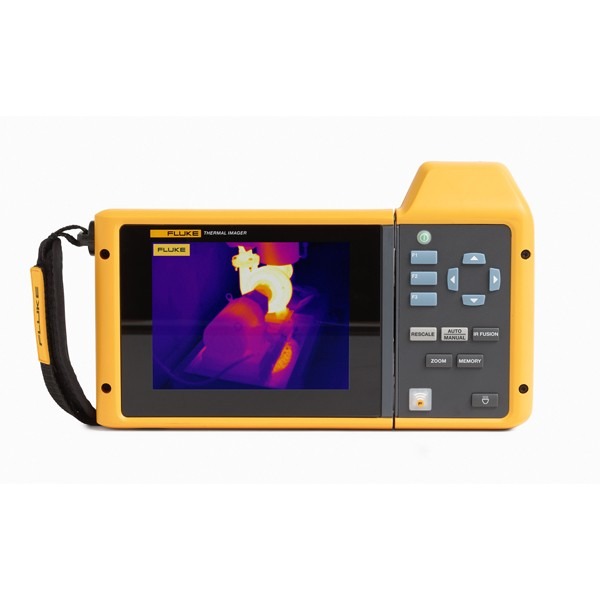

열화상 화면과 조작 버튼이 있는 카메라 전면
렌즈와 초점
TiX580 스마트 렌즈와
초점 방식 선택
표준 렌즈의 IFOV는 0.93 mrad, 시야는 34 °H × 24 °V입니다. 광각 렌즈(1.85 mrad, 48 °H × 34 °V)는 설비실 전체를 한 화면에 담고, 2× 망원 렌즈(0.33 mrad, 12 °H × 8.5 °V)는 먼 거리의 개별 부품을 확대합니다. 4× 망원과 25 µm 매크로 렌즈도 호환 스마트 렌즈로 별도 구입해 추가할 수 있습니다.
- 광각 렌즈 — 변전실이나 설비실처럼 넓은 공간을 한 화면에 담습니다.
- 망원 렌즈 — 철탑 상부나 고압 설비를 안전 이격 거리에서 확대해 촬영합니다.
- 매크로 렌즈 — 기판과 소형 부품의 국소 발열을 미세한 단위까지 분석합니다.
- 초점 방식 — 레이저 거리 측정을 이용하는 LaserSharp, 여러 거리를 합성하는 MultiSharp, 고급 수동 초점 가운데 현장에 맞는 방식을 고를 수 있습니다.
재교정이 필요 없는 스마트 렌즈
스마트 렌즈를 끼우면 카메라가 렌즈 종류를 자동으로 인식하고 보정 데이터를 불러옵니다. 그래서 현장에서 렌즈를 바꿔도 측정 정확도가 유지됩니다. 권장 교정 주기는 2년이며, 주기가 돌아오면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
사용 방법
TiX580 원격 제어와
PC 실시간 표시 순서
TiX580은 Fluke Connect SmartView 데스크톱 소프트웨어나 Fluke Connect 모바일 앱으로 원격 제어합니다. 실시간 화면은 USB, Wi-Fi 핫스팟, Wi-Fi 네트워크로 PC의 SmartView에, HDMI로 TV에 띄웁니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| SmartView Classic | is2·IS3 분석, SuperResolution 1280 × 960 처리, 원격 제어 |
| Fluke Connect Desktop | 이미지 관리, 보고서, 펌웨어 업데이트, Wi-Fi 활성화 |
| Fluke Connect 앱 | Wi-Fi 핫스팟 실시간 표시, 원격 제어, 이미지 업로드 |
| HDMI 출력 | TV·모니터에 실시간 화면 표시 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | PC에 SmartView Classic 또는 Fluke Connect Desktop을 설치합니다. |
| 2 | USB 케이블로 TiX580을 PC에 연결하고 Activate Radios로 Wi-Fi를 활성화한 뒤 카메라를 다시 켜세요. |
| 3 | PC에서 실시간 화면을 볼 때는 USB 연결 상태나 Wi-Fi 핫스팟·Wi-Fi 네트워크로 SmartView에 연결합니다. |
| 4 | 휴대폰에서는 카메라 Wi-Fi 핫스팟에 접속하고 Fluke Connect 앱으로 화면을 보거나 원격 제어하세요. |
| 5 | 저장한 is2 이미지와 IS3 동영상을 PC로 옮겨 SmartView에서 분석하고 보고서로 만듭니다. |
SuperResolution은 카메라와 소프트웨어 양쪽에서 1280 × 960 이미지를 만듭니다. 촬영 현장에서 처리하지 못했다면 SmartView에서 다시 처리하세요.

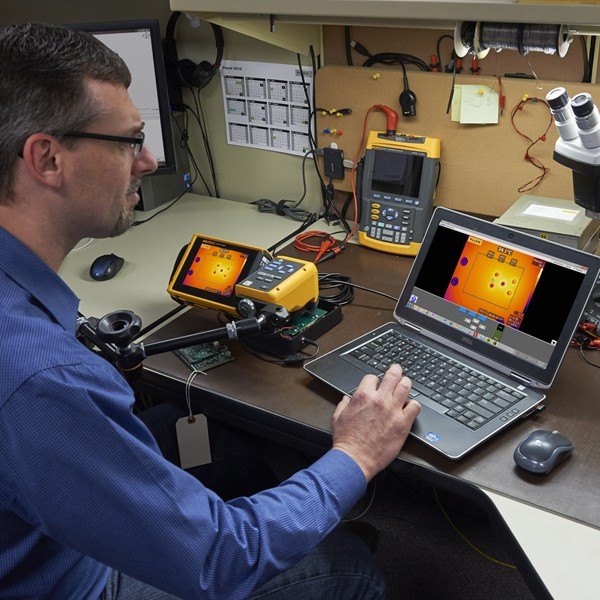

카메라를 노트북과 연결해 열화상을 분석하는 작업 모습
사양
TiX580 640 × 480
열화상 카메라 사양
| 항목 | 사양 |
|---|---|
| 검출기 해상도 | 640 × 480 (307,200 화소) |
| SuperResolution | 지원, 카메라와 소프트웨어에서 1280 × 960 |
| IFOV(표준 렌즈) | 0.93 mrad, D:S 1065:1 |
| 시야(표준 렌즈) | 34 °H × 24 °V |
| 최소 초점 거리 | 15 cm |
| 측정 범위 | -20 ~ 1000 °C (-10 °C 미만은 교정되지 않음) |
| 정확도 | ±2 °C 또는 2 % 중 큰 값 (공칭 25 °C) |
| 열 감도(NETD) | ≤ 50 mK (30 °C 대상, 최상 조건) |
| 초점 | MultiSharp · LaserSharp 자동 초점 · 고급 수동 초점 |
| 프레임 속도 | 60 Hz 또는 9 Hz 버전 |
| 디스플레이 | 5.7인치 (14.4 cm) 가로형 640 × 480 터치스크린 |
| 가시광 카메라 | 5 MP, IR-Fusion |
| 디지털 줌 | 2×, 4×, 8× |
| 레이저 거리 측정 | 지원, 화면에 거리 표시 |
| 레이저 포인터 · LED 조명 | 지원 |
| 화면 보정 | 방사율 · 반사 주변 온도 · 투과 보정 |
| 색상 경보 | 고온, 저온, 등온선 (범위 이내) |
| 팔레트 | 표준 8종 · Ultra Contrast 8종 |
| 지점 마커 | 사용자 정의 3개 · 센터 박스 (최소 · 최대 · 평균) |
| 스펙트럼 대역 | 7.5 ~ 14 µm (장파) |
| 호환 스마트 렌즈 | 2× 망원 (0.33 mrad, 12 °H × 8.5 °V), 광각 (1.85 mrad, 48 °H × 34 °V), 4× 망원, 매크로 25 µm |
| 저장 메모리 | 탈착식 4 GB micro SD · 내장 4 GB 메모리 · USB 플래시 드라이브 · Fluke Cloud 업로드 |
| 음성 설명 | 영상당 최대 60초, Bluetooth 헤드셋 지원 |
| IR-PhotoNotes | 이미지 5개 |
| 자동 캡처 | 온도와 주기 설정 지원 |
| 원격 표시 | USB · Wi-Fi · HDMI로 PC, 스마트폰, TV에서 실시간 확인 |
| 원격 제어 | Fluke Connect 앱 또는 SmartView 소프트웨어 |
| MATLAB · LabVIEW | 도구함 지원 |
| 배터리 | 리튬 이온 스마트 배터리 2개 |
| 배터리 사용 시간 | 배터리당 2 ~ 3시간 (설정과 사용량에 따라 차이) |
| 충전 시간 | 완충까지 2.5시간 |
| AC 작동 | 100 ~ 240 V AC, 50/60 Hz |
| 작동 온도 | -10 ~ 50 °C |
| 보관 온도 | -20 ~ 50 °C (배터리 제외) |
| 상대 습도 | 10 ~ 95 %, 비응축 |
| 낙하 | 1 m (표준 렌즈) |
| 충격 | 25 g (IEC 68-2-29) |
| 크기 (H × W × L) | 27.3 × 15.9 × 9.7 cm |
| 무게 (배터리 포함) | 1.54 kg |
| 보호 등급 | IP54 |
| 안전 규격 | IEC 61010-1, 과전압 범주 II, 오염도 2 |
| 지원 언어 | 한국어를 포함한 18개 언어 |
| 보증 | 2년 (연장 가능) |
| 권장 교정 주기 | 2년 |
| 모델·품번 | FLK-TiX580 60 Hz 품번 4842073 · FLK-TiX580 9 Hz 품번 4841945 |

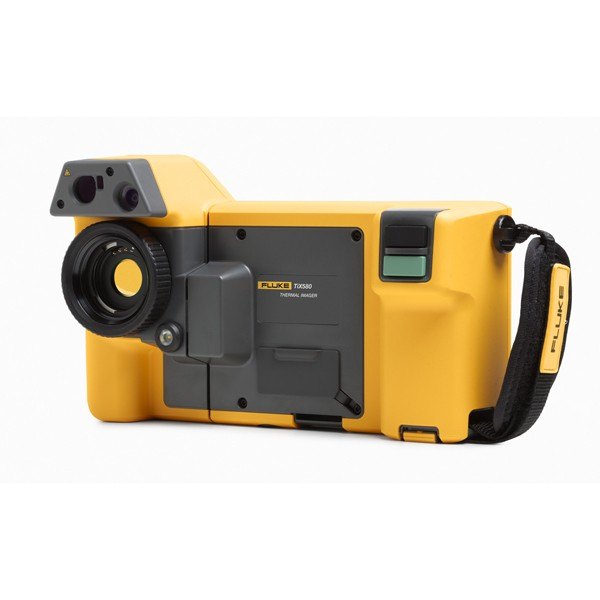

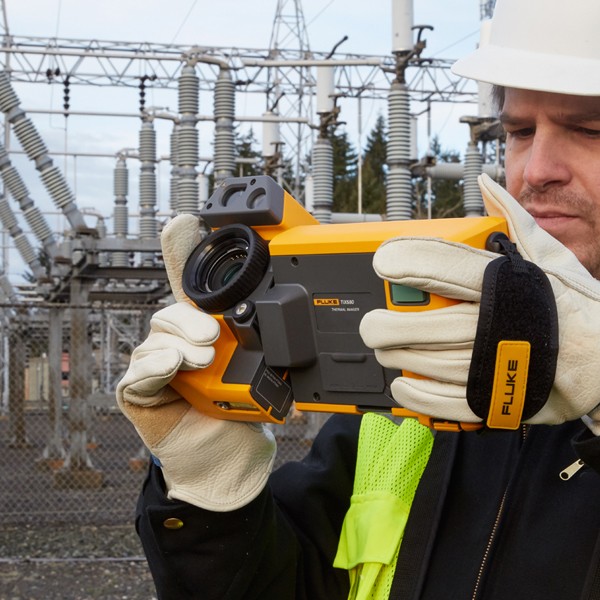

렌즈와 스트랩이 보이는 열화상 카메라 앞면
활용 분야
TiX580 고해상도 점검이
필요한 현장
- 배전반·수배전 설비 — 접속부 발열을 고해상도 영상으로 기록해 정비 우선순위를 정합니다.
- 모터·베어링·구동계 — 접근하기 어려운 위치의 발열도 렌즈를 돌려 가며 점검합니다.
- 공조·건축 단열 진단 — 천장과 외벽의 열 손실 구간을 넓은 시야로 찾습니다.
- 연구개발·전자 기기 — 매크로 렌즈로 기판 부품의 국소 발열을 분석합니다.

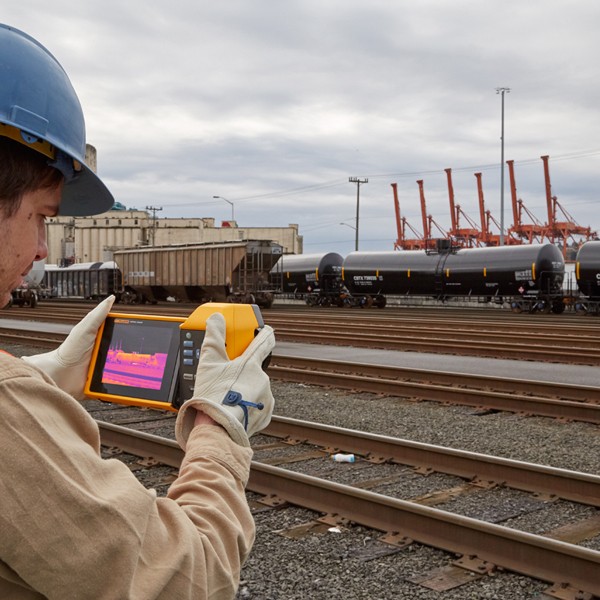

철도 현장에서 열화상 화면을 확인하는 작업자 모습
선택 가이드
측정 상한과 해상도로 고르는
TiX 열화상 카메라
| 이럴 때 (점검 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 회전 렌즈형으로 1000 °C까지 측정해야 할 때 | TiX580 | SuperResolution과 MultiSharp 초점을 갖춰 작은 접속부까지 선명하게 기록합니다. |
| 650 °C 이하이고 SuperResolution이 필요 없을 때 | TiX501 | 같은 640 × 480 검출기에 NETD ≤ 75 mK로, 650 °C 이하 점검에는 충분합니다. |
| 1024 × 768의 더 높은 해상도가 필요할 때 | TiX1060 | 1024 × 768 검출기와 IFOV 0.43 mrad로 같은 거리에서 더 작은 대상을 구분합니다. |
| 모델 | 검출기 (SuperResolution) | IFOV (표준 렌즈) | 측정 범위 | NETD | 프레임 속도 |
|---|---|---|---|---|---|
| TiX501 | 640 × 480 (없음) | 0.93 mrad | -20 ~ 650 °C | ≤ 75 mK (30 °C 대상) | 60 Hz 또는 9 Hz 버전 |
| TiX580 | 640 × 480 (1280 × 960) | 0.93 mrad | -20 ~ 1000 °C | ≤ 50 mK (30 °C 대상, 최상 조건) | 60 Hz 또는 9 Hz 버전 |
| TiX870 · TiX875 | 640 × 480 (없음) | 0.68 mrad | -40 ~ 700 °C | < 35 mK · < 30 mK (@30 °C, 최상 조건) | 9 Hz · 30 Hz |
| TiX880 · TiX885 | 640 × 480 (1280 × 960) | 0.68 mrad | -40 ~ 1200 °C | < 25 mK (@30 °C, 최상 조건) | 9 Hz · 30 Hz |
| TiX1060 | 1024 × 768 (2048 × 1536) | 0.43 mrad | -40 ~ 700 °C (고온 옵션 300 ~ 2000 °C) | < 30 mK (@30 °C) | 13 Hz (전체 화면) / 25 Hz (1/2 화면) |
대형 설비 내부를 열화상 카메라로 점검하는 모습
구성·옵션
TiX580 구성품과
별매 스마트 렌즈

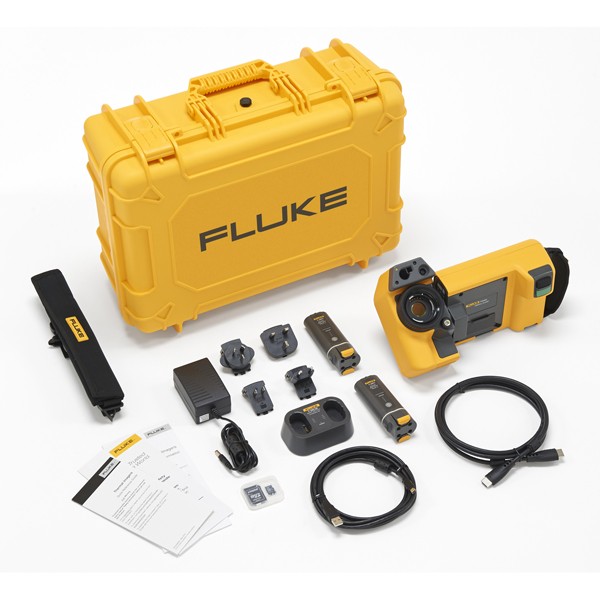

| 구분 | 내용 |
|---|---|
| 구성품 | 열화상 카메라(표준 렌즈) · 리튬 이온 스마트 배터리 2개 · AC 전원 공급 장치와 배터리 충전기 · USB 케이블 · HDMI 케이블 · Bluetooth 헤드셋(지역에 따라 제공) · 하드 케이스 · 손목과 목 끈 |
| 선택 사양 | 60 Hz 모델 · 9 Hz 모델 |
| 별매 렌즈 | 2× 망원 · 4× 망원 · 광각 · 매크로(25 µm) 스마트 렌즈 |
| 소프트웨어 | Fluke Connect SmartView 데스크톱 소프트웨어(무료 다운로드) |
| 품번 | FLK-TiX580 60 Hz 4842073 · FLK-TiX580 9 Hz 4841945 |

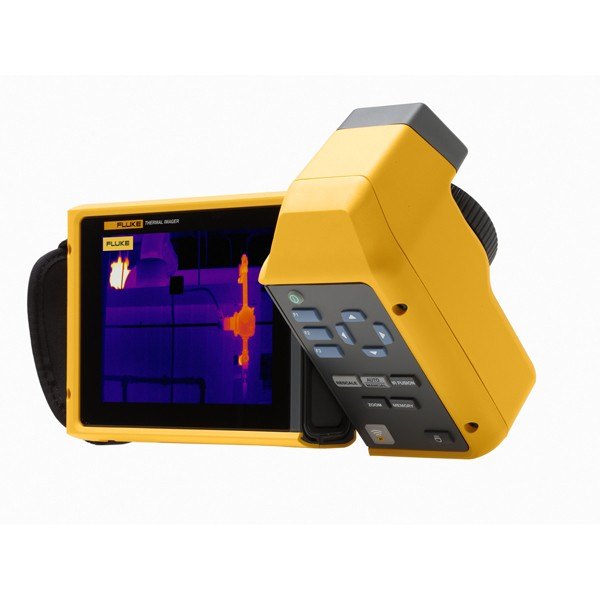

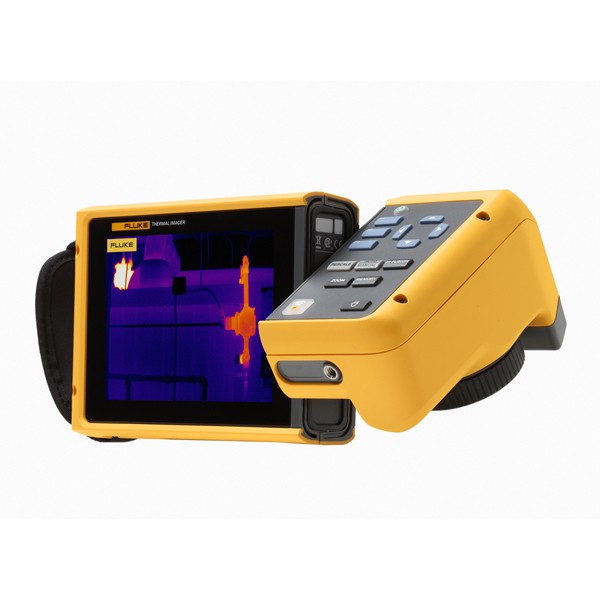

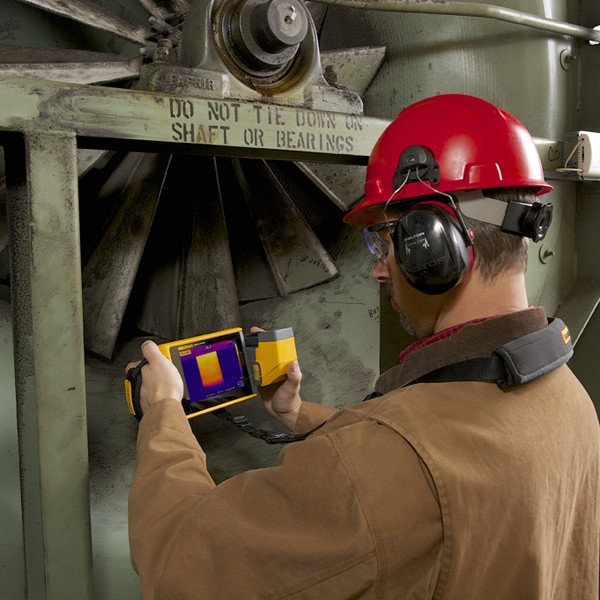

회전식 조작부를 펼친 열화상 카메라 모습
관련 제품
TiX580과 비교할
전문가용 열화상 카메라
- Fluke TiX501 열화상 카메라
- Fluke TiX1060 열화상 카메라
- Fluke Ti480 PRO 열화상 카메라
TiX580의 SuperResolution은 어떻게 작동합니까?
640 × 480 검출기로 찍은 이미지를 합성해 1280 × 960 이미지로 만듭니다. 카메라에서 바로 만들거나 SmartView 소프트웨어에서 처리할 수 있습니다.
TiX580과 TiX501은 어떤 점이 다릅니까?
검출기는 같고 기능과 측정 상한이 다릅니다. TiX580은 SuperResolution과 MultiSharp 초점을 갖추고 측정 상한이 더 높으며, TiX501에는 SuperResolution이 없습니다.
TiX580 렌즈를 교환하면 다시 교정해야 합니까?
아닙니다. 스마트 렌즈는 카메라가 자동으로 인식하므로 재교정이 필요 없습니다. 별매 렌즈로는 2× 망원, 4× 망원, 광각, 매크로가 있습니다.
60 Hz와 9 Hz 버전 중 어느 쪽을 골라야 합니까?
움직이는 대상을 촬영한다면 60 Hz 버전이 맞습니다. 정지 설비 위주의 점검은 9 Hz 버전으로 충분하며, 품번은 각각 4842073과 4841945입니다.
제품 자료
FAQ 자주묻는 질문
등록된 내용이 없습니다.
