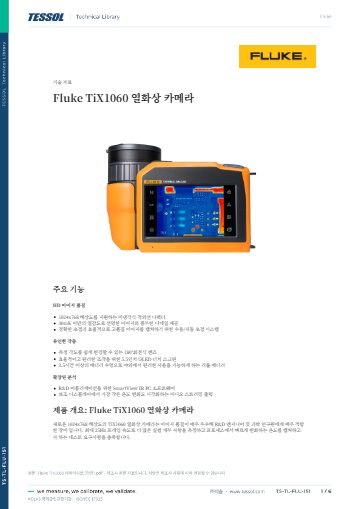

제품 자료: 데이터시트 (한글)

2024 FLUKE Catalogue

제품문의 구매하기

소재와 기판 시험의 발열을
기록하는 연구용 열화상 카메라

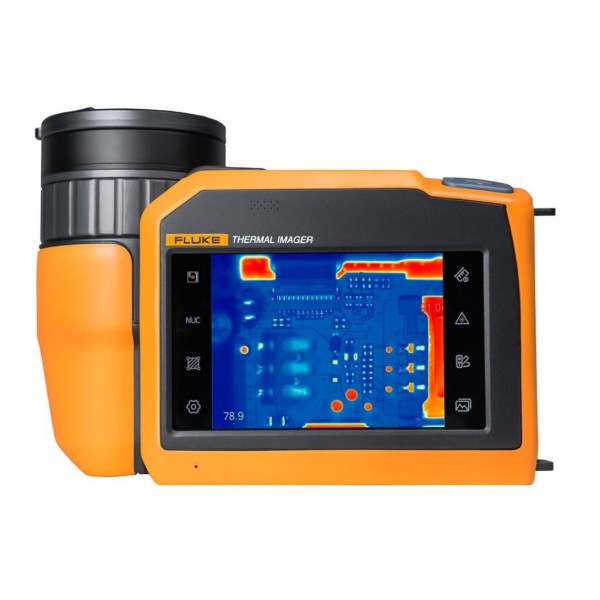

Fluke TiX1060 열화상 카메라

견적 받기

Fluke 국내 공식 대리점

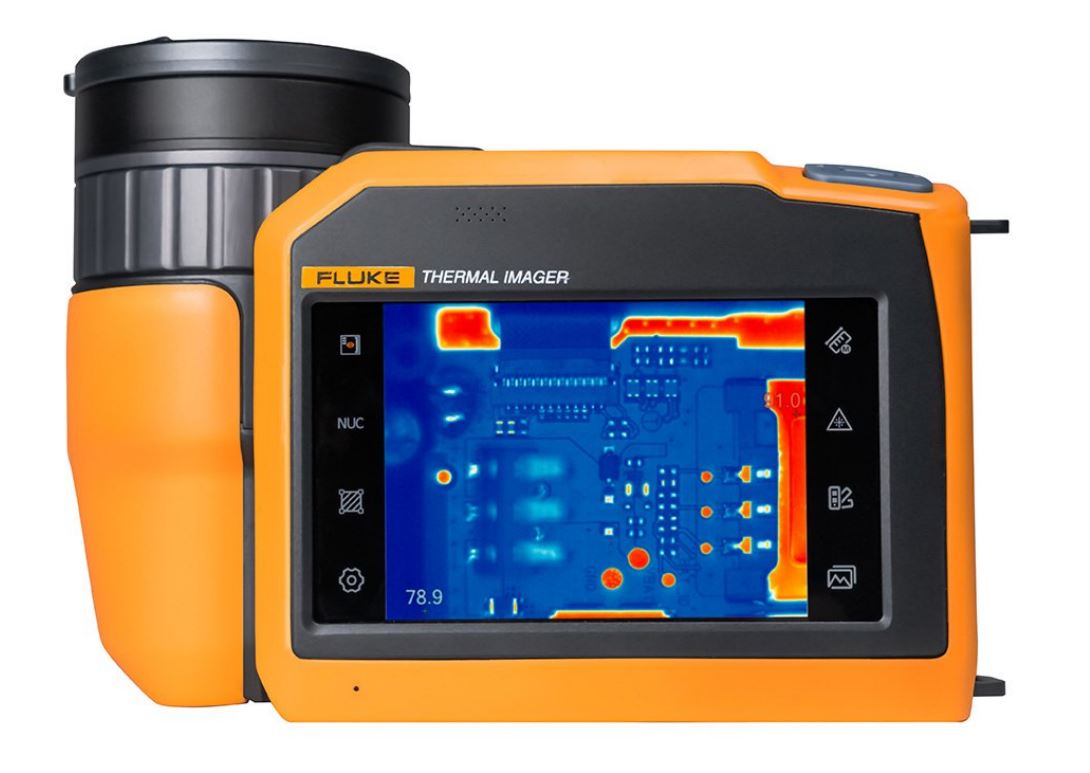

Fluke TiX1060은 1024 × 768 검출기와 모터 구동 자동 초점을 갖춘 연구개발용 열화상 카메라(적외선 서모그래피 카메라)입니다. 기판과 소재 시험에서 작은 대상의 발열 분포를 화소 단위로 기록합니다.

표준 렌즈의 IFOV는 0.43 mrad로 화소 하나가 담당하는 면적이 작아 부품 하나하나의 온도를 따로 읽습니다. 1/2 화면 25 Hz 모드로는 빠르게 변하는 발열 과정을 기록할 수 있습니다. 이 열화상 카메라는 (주)테솔이 국내에 공식 공급합니다.

1024 × 768

검출기, SuperResolution 2048 × 1536

< 30 mK

30 °C 대상 NETD

1 ~ 35배

연속 디지털 줌

5.5인치

OLED 터치 화면

특징

화소 수와 감도로 세부를 가르는
TiX1060 연구용 열화상

핵심 특징	현장에서 달라지는 점
1024 × 768 화소	같은 거리에서 더 많은 세부를 한 화면에 담으므로 시험 대상 전체와 부품별 온도를 함께 확인할 수 있습니다.
0.43 mrad IFOV	화소 하나가 담당하는 크기가 작아 미세한 대상의 온도가 주변 값과 섞이지 않습니다.
30 mK 미만 NETD	30 °C 대상 기준으로 작은 온도 차이까지 구분해 발열 분포의 경계가 분명하게 드러납니다.
모터 구동 자동 초점	먼 대상에도 초점이 자동으로 맞아, 삼각대에 고정한 시험에서 초점을 다시 만지는 일이 줄어듭니다.
SmartView IR	측정 데이터를 컴퓨터에서 편집·분석해 그대로 시험 보고서로 이어 갑니다.

연구실 시험

디지털 줌과 고속 모드로
따라가는 시험 대상

1 ~ 35배 연속 디지털 줌을 쓰면 카메라를 옮기지 않고도 먼 대상을 확대할 수 있습니다. 프레임은 전체 화면 13 Hz와 1/2 화면 25 Hz 중에서 고르므로, 느린 열 분포 관찰과 빠른 온도 변화 기록을 한 대로 할 수 있습니다.

터치 화면과 가시광 카메라

5.5인치 1920 × 1080 OLED 터치 화면과 5.0 MP 자동 초점 가시광 카메라가 열화상과 실화상을 함께 보여 줍니다. 측정 결과는 SD 카드나 USB Type-C로 옮기고, HDMI로 외부 모니터에 띄울 수 있습니다.

사용 방법

TiX1060 연구개발 시험
SmartView IR 스트리밍 순서

TiX1060은 연구개발용 PC 소프트웨어 SmartView IR과 USB로 연결해 완전 방사 영상을 스트리밍하고 원격 조작합니다. HDMI로는 비방사 영상을 보조 화면에 출력하고, 저장한 파일은 SD 카드나 Bluetooth로 PC에 옮깁니다.

소프트웨어·도구	하는 일
SmartView IR	이미지 보기·최적화·주석·분석, 원격 조작, 방사 스트리밍 수신
USB Type-C	PC 연결, USB 2.0으로 완전 방사 영상 스트리밍
HDMI 출력	비방사 적외선 영상을 보조 화면에 표시
Bluetooth	저장한 파일을 PC로 전송

처음 연결하는 순서

순서	할 일
1	PC에 SmartView IR을 설치합니다.
2	동봉된 USB 케이블로 TiX1060의 USB Type-C 포트와 PC를 연결하세요.
3	SmartView IR에서 카메라를 원격 조작하며 완전 방사 영상 스트림을 확인합니다.
4	시험 중 영상은 .IS5 또는 .mp4로, 이미지는 측정 데이터가 포함된 JPEG로 저장하세요.
5	고속 SD 카드는 기본 구성의 카드 리더로 PC에 연결해 파일을 옮기고 SmartView IR에서 분석합니다.

HDMI로는 비방사 영상만 전송되므로 분석용 방사 영상은 USB로 PC의 SmartView IR에 받으세요.

사양

TiX1060 열화상 카메라
상세 사양

항목	사양
검출기	1024 × 768 · SuperResolution 2048 × 1536
IFOV · 시야	0.43 mrad · 25° × 19° (표준 렌즈) · 최소 초점 거리 0.5 m
측정 범위	-40 ~ 700 °C (구간 -40 ~ 150 · 0 ~ 350 · 0 ~ 700 °C) · 고온 옵션 300 ~ 2000 °C
정확도	-10 ~ 150 °C 구간 ±1 °C 또는 읽음값의 1 % 중 큰 값 · 다른 구간 ±2 °C 또는 읽음값의 2 %
NETD	< 30 mK @ 30 °C
초점	자동 (모터 구동) · 수동
프레임 속도	13 Hz (전체 화면) / 25 Hz (1/2 화면)
화면 · 가시광	5.5인치 OLED 터치스크린 1920 × 1080 · 5.0 MP 자동 초점 가시광 카메라
단자 · 무선	USB Type-C · HDMI · SD 카드 · Bluetooth
배터리 · 무게	연속 3.5시간 이상 (25 °C) · 배터리 포함 1822 g
디지털 줌	1 ~ 35배 연속
교환 렌즈	2× 망원 · 4× 망원 · 광각 · 매크로 (TIX1000 계열)
소프트웨어	SmartView IR

활용 분야

미세 발열을 다루는
TiX1060 활용 분야

전자 기판 연구 — 부품별 발열 분포를 화소 단위로 비교합니다.
재료·공정 시험 — 25 Hz 고속 모드로 빠른 온도 변화를 기록합니다.
원거리 설비 점검 — 디지털 줌으로 접근하기 어려운 대상을 확대해 확인합니다.
시험 데이터 분석 — SmartView IR로 컴퓨터에서 데이터를 편집하고 보고서에 연결합니다.

선택 가이드

해상도와 카메라 형태로
고르는 TiX 모델

이럴 때	권장 모델	선택 근거
화소 수와 빠른 프레임이 가장 중요하다면	TiX1060	1024 × 768 검출기에 1/2 화면 25 Hz 모드까지 갖춰, 미세한 대상과 빠른 온도 변화를 함께 기록합니다.
640 × 480 OLED 모델로 충분하다면	TiX870 · 875 · 880 · 885	측정 범위와 프레임 속도가 다른 네 모델 가운데 시험 조건에 맞는 쪽을 고를 수 있습니다.
회전 렌즈형 카메라가 필요하다면	TiX580	640 × 480 검출기를 갖춘 회전 렌즈형입니다.

구성·옵션

TiX1060 본체 구성과
선택 사양

구분	내용
구성품	열화상 카메라(표준 렌즈) · 충전식 리튬 이온 배터리 3개 · 배터리 충전기 · 렌즈 덮개 · USB 케이블 · HDMI 케이블 · 고속 SD 카드 · 카드 리더 · 손목 끈과 목 끈 · 하드 케이스
옵션	고온 옵션 (300 ~ 2000 °C, 주문할 때 선택)
교환 렌즈	2× 망원 · 4× 망원 · 광각 · 매크로 (TIX1000 계열 렌즈)
소프트웨어	SmartView IR
모델명	Fluke TiX1060 (표준 렌즈)

교정

연구 데이터 정확도를 지키는
열화상 카메라 교정

연구 데이터의 신뢰성은 카메라 정확도에 좌우되므로 사용 이력과 함께 교정 상태를 관리하세요. 교정 시기가 되면 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

TiX1060과 함께 살펴볼
고해상도 열화상 카메라

TiX1060은 TiX580과 무엇이 다릅니까?
TiX1060은 1024 × 768 검출기에 모터 구동 자동 초점과 5.5인치 OLED 화면을 갖춘 모델이고, TiX580은 640 × 480 검출기에 회전 렌즈를 갖춘 모델입니다. 화소 수가 우선이라면 TiX1060을 검토하세요.
TiX1060 프레임 속도는 몇 Hz입니까?
전체 화면 13 Hz, 1/2 화면 25 Hz입니다. 빠른 변화를 기록해야 하는 시험에서는 1/2 화면 모드를 사용하세요.
700 °C보다 높은 대상도 측정할 수 있습니까?
네, 주문할 때 고온 옵션을 선택하면 300 ~ 2000 °C 범위를 측정할 수 있습니다. 기본 측정 범위는 -40 ~ 700 °C입니다.
TiX1060은 렌즈를 교체할 수 있습니까?
네, TIX1000 계열 렌즈인 2× 망원, 4× 망원, 광각, 매크로 렌즈로 교체할 수 있습니다. 대상 크기와 거리에 맞춰 선택하세요.
배터리 하나로 얼마나 사용할 수 있습니까?
25 °C에서 연속 3.5시간 이상 사용할 수 있으며, 기본 구성에 배터리 3개가 들어 있습니다.
