Fluke TiX870/875/880/885 열화상 카메라
- 제품 자료
Fluke 국내 공식 대리점
Fluke TiX870 · TiX875 · TiX880 · TiX885는 640 × 480 검출기와 180° 회전 렌즈를 갖춘 전문가형 열화상 카메라(적외선 서모그래피 카메라) 네 모델입니다. 네 모델은 측정 범위와 프레임 속도, NETD, SuperResolution 유무로 나뉩니다.
상한 700 °C와 1200 °C, 프레임 속도 9 Hz와 30 Hz를 교차한 구성이라 설비 온도와 대상의 움직임에 맞춰 필요한 사양만 고를 수 있습니다. 이 카메라는 (주)테솔이 국내에 공식 공급합니다.
특징
TiX 시리즈 네 모델을
나누는 기준
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 640 × 480 검출기 | 작은 부품까지 선명한 열화상을 얻어 접속 단자의 국소 발열을 놓치지 않습니다. |
| SuperResolution | TiX880 · TiX885는 1280 × 960 픽셀로 해상도를 높여 세부를 더 자세히 확인할 수 있습니다. |
| 9 Hz · 30 Hz | TiX875 · TiX885는 30 Hz로 빠르게 바뀌는 온도를 따라가며, 나머지 두 모델은 9 Hz입니다. |

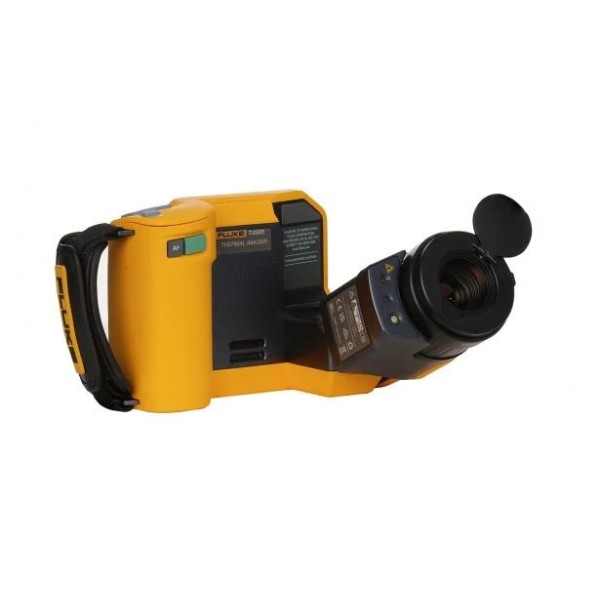

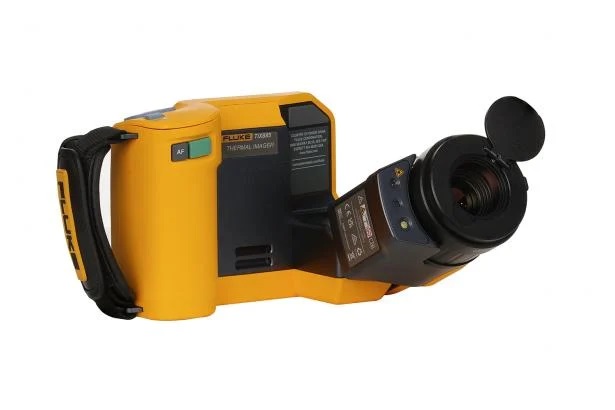

| 180° 회전 렌즈 | 본체 방향은 그대로 두고 렌즈 각도만 돌리면 되므로 접근이 어려운 자리에서도 촬영할 수 있습니다. |
| GPS · QR 자산 태그 | TiX870 · TiX880 · TiX885는 위치와 자산 정보를 영상과 함께 기록합니다. |
| 방사 영상 기록 | TiX875 · TiX885는 1 ~ 12 Hz로 측정값이 담긴 영상을 남깁니다. |
모델 비교
측정 범위와 속도로 본
네 모델 비교
아래 표에는 모델마다 다른 항목만 모았습니다. 네 모델에 공통인 항목은 사양 절의 시리즈 공통 사양에 정리했습니다.
| 항목 | TiX870 | TiX875 | TiX880 | TiX885 |
|---|---|---|---|---|
| 측정 범위 | -40 ~ 700 °C | -40 ~ 700 °C | -40 ~ 1200 °C | -40 ~ 1200 °C |
| 프레임 속도 | 9 Hz | 30 Hz | 9 Hz | 30 Hz |
| NETD (@30 °C, 최상 조건) | < 35 mK | < 30 mK | < 25 mK | < 25 mK |
| SuperResolution | 해당 없음 | 해당 없음 | 1280 × 960 | 1280 × 960 |
| 방사 영상 (1 ~ 12 Hz) | 해당 없음 | 지원 | 해당 없음 | 지원 |
OLED 화면과 음성 주석

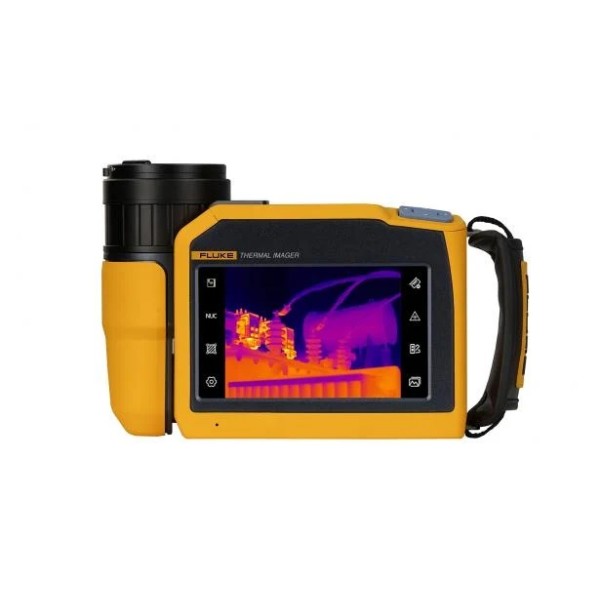

5.5인치 1920 × 1080 OLED 터치 화면에는 5.0 MP 가시광 영상과 열화상이 PIP로 겹쳐 표시됩니다. 음성 주석은 이미지당 200초까지 남길 수 있고, 자동 캡처는 지정한 주기마다 동작합니다.
사용 방법
TiX870~TiX885
SmartView IR 연결과 스트리밍
TiX870·TiX875·TiX880·TiX885는 PC용 SmartView IR로 적외선 이미지를 보고, 보정·주석·분석하며 원격 조작합니다. TiX875와 TiX885는 USB 2.0으로 완전 방사 적외선 영상을 PC에 스트리밍합니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| SmartView IR | 이미지 보기·최적화·주석·분석, 원격 조작, 실시간 영상 확인 |
| USB 2.0 방사 스트리밍 | TiX875·TiX885의 완전 방사 영상을 PC로 실시간 전송 |
| HDMI 출력 | 영상을 외부 화면에 표시 |
| Bluetooth | 저장한 파일을 PC로 전송 |
| QR 코드·GPS | TiX870·TiX880·TiX885에서 설비 식별과 위치 기록 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | PC에 SmartView IR을 내려받아 설치합니다. |
| 2 | 기본 구성의 고속 SD 카드를 넣고 촬영하면 적외선 이미지는 측정 데이터가 포함된 JPEG로 저장됩니다. |
| 3 | TiX875·TiX885는 USB 2.0 케이블로 PC에 연결해 SmartView IR에서 완전 방사 영상을 스트리밍하고 .IS5로 녹화할 수 있습니다. |
| 4 | 저장한 파일은 SD 카드나 Bluetooth로 PC에 옮겨 SmartView IR에서 분석합니다. |
TiX875에는 QR 코드 인식과 GPS 기록이 없습니다. 설비별 자동 분류가 필요하면 TiX870·TiX880·TiX885를 고르세요.
사양
TiX 시리즈 네 모델의
모델별·공통 사양
| 항목 | TiX870 | TiX875 | TiX880 | TiX885 |
|---|---|---|---|---|
| 측정 범위 | -40 ~ 700 °C | -40 ~ 700 °C | -40 ~ 1200 °C | -40 ~ 1200 °C |
| 온도 측정 하위 구간 | -40 ~ 150 · 0 ~ 350 · 0 ~ 700 °C | -40 ~ 150 · 0 ~ 350 · 0 ~ 700 °C | -40 ~ 150 · 0 ~ 350 · 0 ~ 700 · 300 ~ 1200 °C | -40 ~ 150 · 0 ~ 350 · 0 ~ 700 · 300 ~ 1200 °C |
| 프레임 속도 | 9 Hz | 30 Hz | 9 Hz | 30 Hz |
| NETD (@30 °C, 최상 조건) | < 35 mK | < 30 mK | < 25 mK | < 25 mK |
| SuperResolution | 해당 없음 | 해당 없음 | 1280 × 960 | 1280 × 960 |
| 방사 영상 (1 ~ 12 Hz) | 해당 없음 | 지원 | 해당 없음 | 지원 |
| 사용자 지정 측정 지점 | 10 | 20 | 10 | 20 |
| 사용자 지정 측정 영역 (원 · 사각형) | 10 | 20 | 10 | 20 |
| 선 온도 측정 | 10 | 20 | 10 | 20 |
시리즈 공통 사양
| 항목 | 사양 |
|---|---|
| 검출기 · 시야 | 640 × 480 · IFOV 0.68 mrad · 25° × 19° · 최소 초점 거리 0.2 m |
| 검출기 타입 | 초점면 배열(FPA), 비냉각식 적외선 감지기 |
| 스펙트럼 영역 | 8 ~ 14 μm |
| 렌즈 조리개 | F 1.0 · 렌즈 인식 자동 |
| 초점 시스템 | 자동/수동 |
| 정확도 | ±2 °C 또는 읽음값의 ±2 % 중 큰 값 (상온, 23 °C 전형) |
| 화면 · 단자 | 5.5인치 OLED 1920 × 1080 · 5.0 MP 가시광 · USB Type-C · HDMI · SD 카드 · Bluetooth |
| 배터리 · 무게 | 25 °C에서 연속 3.5시간 이상 · 배터리 포함 1550 g |
| 디지털 줌 | 1 ~ 25x · 1 ~ 35x |
| 전체 화면 방사율 | 0.01 ~ 1.00, 일반 재질 방사율표 내장 |
| 최소 온도 범위 | 수동 2 °C · 자동 4 °C |
| 디스플레이 명암비 | 100000:1 |
| 색상 팔레트 · 경보 | 15 팔레트 · 고온 · 저온 경보 · 등온선 |
| 화면 기능 | PIP · LED 토치 · 디지털 이미지 향상 · 수동 · 자동 범위 조정 |
| 주석 · 캡처 | 음성 주석 이미지당 200초 · 텍스트 주석 · 자동 캡처 (지정 주기) |
| QR 코드 · GPS | QR 코드 인식 · GPS 위치 기록 |
| 스트리밍 | 완전 방사형 스트리밍 USB 2.0 · HDMI 비방사형 스트리밍 |
| 블루투스 | 블루투스 전송 · 2400 ~ 2483.5 MHz · 출력 < 100 mW · 내장 안테나 |
| 레이저 | IEC 60825-1 Class 2 · 650 nm · < 1 mW |
| 파일 형식 | IR 이미지 표준 JPEG (측정 데이터 포함) · 비디오 .MP4.IS5 · 실화상 표준 JPEG |
| 저장 매체 | 내장 16G 플래시 · 128 고속 SD 카드 포함 |
| 분석 소프트웨어 | SmartView IR (PC) |
| 크기 | 148 × 204 × 86 mm |
| 전자파 적합성 | IEC 61326-1 (산업용) · CISPR 11 Group 1, Class A |
| 삼각대 장착 | 표준 삼각대 마운팅 나사 |
| 보증 · 교정 | 보증 2년 · 권장 교정 주기 2년 |
활용 분야
TiX 시리즈로 점검하는
설비와 시험 현장
- 전기 설비 — 분전반과 접속 단자의 발열 지점을 찾습니다.
- 기계 정비 — 모터, 베어링, 펌프의 과열을 점검합니다.
- 공정 설비 — 가열로와 배관의 온도 분포를 확인합니다.
- 건물 외벽 — 단열이 빠진 구간과 누설 위치를 찾습니다.
- 시험·연구 — 움직이는 시편의 온도 변화를 영상으로 남깁니다.
선택 가이드
측정 범위를 먼저,
프레임 속도를 다음으로
대상이 가장 뜨거울 때의 온도가 첫 기준입니다. 700 °C 이하는 TiX870 · TiX875, 1200 °C까지는 TiX880 · TiX885가 적합합니다. 이어서 움직이는 대상을 영상으로 남겨야 하는 경우에는 30 Hz와 방사 영상을 갖춘 TiX875 · TiX885를 선택하세요.
| 이럴 때 | 권장 모델 | 선택 근거 |
|---|---|---|
| 700 °C 이하 설비를 정지 상태로 점검할 때 | TiX870 | 9 Hz와 NETD < 35 mK로 정지 설비 점검에 충분합니다. |
| 700 °C 이하이면서 움직이는 대상을 기록할 때 | TiX875 | 30 Hz 프레임 속도와 방사 영상 기록으로 움직이는 대상의 온도 변화를 따라갑니다. |
| 1200 °C까지 측정하면서 세부를 확대해 봐야 할 때 | TiX880 | SuperResolution 1280 × 960으로 고온 설비의 세부까지 자세히 확인합니다. |
| 고온 측정과 고속 기록이 모두 필요할 때 | TiX885 | 1200 °C 측정 범위와 30 Hz, 방사 영상 기록을 모두 갖췄습니다. |
| 1024 × 768 해상도가 필요할 때 | TiX1060 | 1024 × 768 검출기를 갖춘 고해상도 모델입니다. |
구성·옵션
TiX885 기준
구성품과 액세서리
| 구분 | 내용 |
|---|---|
| 구성품 (TiX885 기준) | 열화상 카메라(표준 렌즈) · 충전식 리튬 배터리 3개 · 전원 어댑터 · 배터리 충전기 · 렌즈 커버 · USB 케이블 · HDMI 케이블 · 고속 SD 카드 |
| 액세서리 | 카드 리더기 · 안전 정보 · 빠른 참조 가이드 · 핸드 스트랩 · 넥 스트랩 · 휴대용 하드 케이스 |
| 주문 모델 | TiX870 · TiX875 · TiX880 · TiX885 (측정 범위와 프레임 속도로 구분) |
| 보증 | 2년 (권장 교정 주기 2년) |
교정
2년 권장 주기에 맞춘
TiX 시리즈 교정
권장 교정 주기는 2년입니다. 주기마다 정확도 규격인 ±2 °C 또는 읽음값의 ±2 %가 유지되는지 확인하세요. 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
관련 제품
TiX 시리즈 네 모델과
함께 보는 열화상 카메라
- Fluke TiX1060 열화상 카메라
- Fluke TiX580 열화상 카메라
- Fluke TiX501 열화상 카메라
TiX870·TiX880 같은 9 Hz 모델과 30 Hz 모델은 무엇이 다릅니까?
TiX870 · TiX880은 9 Hz이고 TiX875 · TiX885는 30 Hz입니다. 30 Hz 모델에는 1 ~ 12 Hz 방사 영상 기록이 추가됩니다.
TiX 시리즈에서 SuperResolution은 어느 모델에 있습니까?
TiX880과 TiX885에 있으며 해상도를 1280 × 960으로 높입니다. TiX870과 TiX875에는 없습니다.
TiX 시리즈 카메라는 교정을 어떻게 받습니까?
권장 교정 주기는 2년입니다. 모델과 사용 온도 구간을 알려 주시면 공인교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
가시광 사진도 함께 촬영할 수 있습니까?
네, 5.0 MP 가시광 카메라가 있어 PIP 모드로 열화상과 겹쳐 확인할 수 있습니다.
TiX885 배터리는 얼마나 사용할 수 있습니까?
25 °C에서 연속 3.5시간 이상 사용할 수 있으며, 구성품에 배터리 3개가 포함됩니다.
