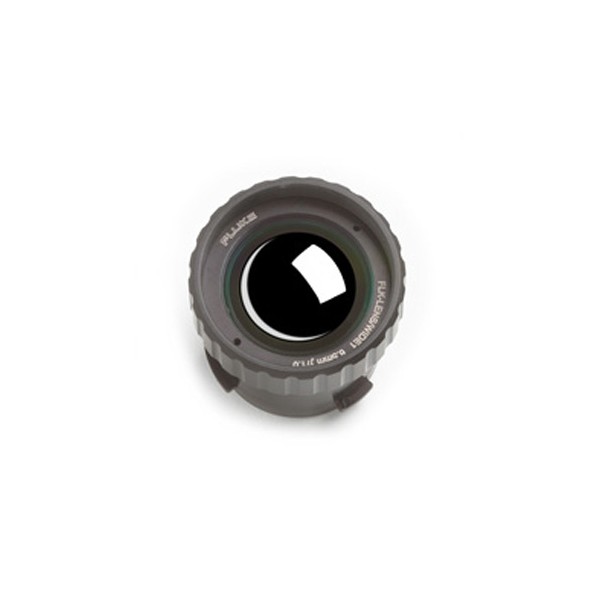

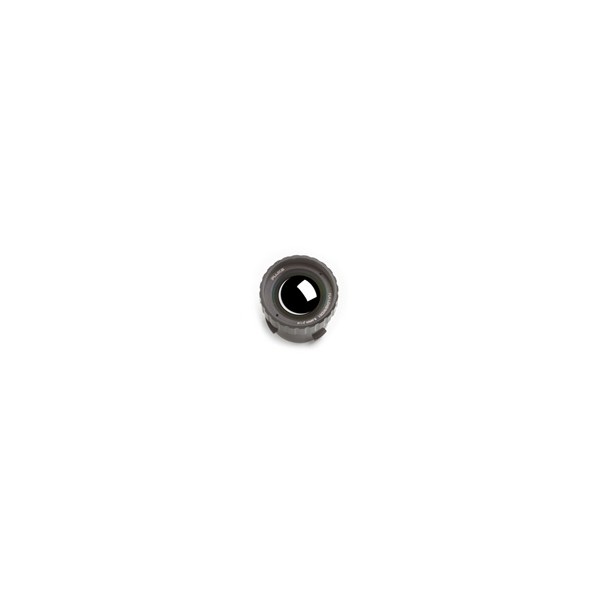

Fluke FLK-LENS/WIDE2 광각렌즈

Fluke FLK-LENS/WIDE2 광각렌즈

MODEL
FLK-LENS/WIDE2
브랜드
FLUKE
제품 자료
제품문의 구매하기

교정 없이 끼워 바꾸는
열화상 카메라 교환 렌즈

Fluke 스마트 적외선 렌즈 (WIDE2 · TELE2 · 4XTELE2 · 25MAC2)

견적 받기

Fluke 국내 공식 대리점

Fluke 스마트 적외선 렌즈 FLK-LENS/WIDE2·TELE2·4XTELE2·25MAC2는 호환 열화상 카메라에 끼워 화각이나 배율을 바꾸는 교환 렌즈 4종(스마트 렌즈, Smart IR Lens)입니다. 카메라를 교정에 보내지 않고도 광각 46° × 34°부터 25 마이크론 매크로까지 촬영 범위를 넓힐 수 있습니다.

게르마늄 렌즈를 다이아몬드 선삭으로 가공한 뒤 설계 코팅을 입혔고, 특허 출원 중인 장착 구조가 렌즈 흔들림을 줄입니다. 카메라에 끼우면 바로 촬영할 수 있는 이 렌즈는 (주)테솔이 국내에 공식 공급합니다.

4종

스마트 렌즈 네 가지

25 마이크론

매크로 최소 표적 크기

46°

광각 가로 시야각

100%

다이아몬드 선삭 게르마늄

특징

교정 없이 바꾸는
Fluke 스마트 렌즈 구조

핵심 특징현장에서 달라지는 점
교정 없는 렌즈 교체호환 카메라에 렌즈를 끼워 바로 촬영하므로 카메라를 교정에 보내느라 점검이 비는 기간이 없습니다.
고정 장착 구조특허 출원 중인 장착 방식이 렌즈를 단단히 고정해 흔들림에서 오는 초점 이탈을 줄입니다.
게르마늄 렌즈다이아몬드 선삭 게르마늄에 설계 코팅을 입혀 적외선 투과 성능을 확보합니다.
25 마이크론 매크로인쇄회로기판의 열 축적과 방산을 세밀하게 관찰할 수 있어 발열 부품을 가려내기 좋습니다.
LaserSharp Auto Focus자동 초점 버튼으로 렌즈를 바꾼 뒤에도 초점을 빠르게 맞출 수 있습니다.
원격 제어(TiX560)TiX560은 컴퓨터에서 이미지를 캡처할 수 있어 고정 설치 점검 때 현장에 드나드는 횟수가 줄어듭니다.

렌즈 선택

시야각과 초점 거리로 보는
렌즈별 차이

WIDE2는 시야각 46° × 34°에 초점 거리 15 cm, TELE2는 12° × 9°에 초점 거리 45 cm입니다. 4XTELE2는 표준 렌즈보다 4배 확대하며, 시야각은 6.0 × 4.5°, 최소 초점 거리는 1.5 m입니다.

25MAC2는 최소 표적 크기가 25 마이크론이고 시야각은 36.1 × 27.1°입니다. 작동 거리 8~14 mm(최적 10 mm)에서 7.8 × 5.8 mm 크기의 대상을 촬영하며, 대상과 카메라 사이를 이 범위로 맞춰야 초점이 잡힙니다.

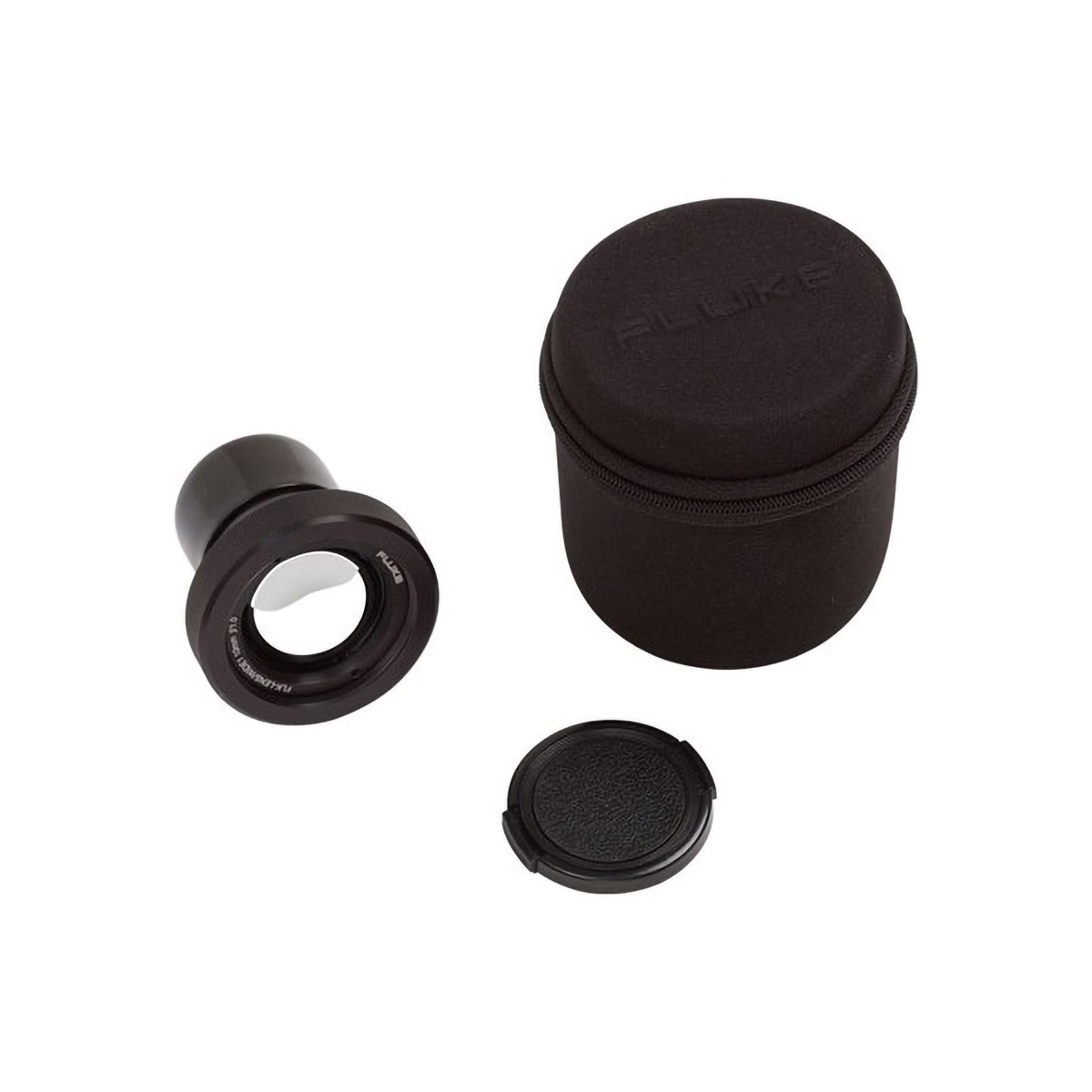

멀리서 확대해 점검하는 4XTELE2

고압선 접속부나 플레어 스택의 내화물 구조처럼 다가가기 어려운 대상은 4XTELE2로 지상이나 안전 거리에서 확대해 확인하세요. 카메라 해상도별 FOV는 320 × 240에서 0.33 mRad, 240 × 180에서 0.44 mRad, 200 × 150에서 0.53 mRad입니다.

카메라 호환

열화상 카메라 모델별
호환 렌즈 확인

호환 카메라는 렌즈마다 다릅니다. WIDE2는 TiX560·TiX520·TiX500·Ti400·Ti300·Ti200, TELE2와 4XTELE2는 TiX580·TiX501·Ti480 PRO·Ti401 PRO, 25MAC2는 TiX580·TiX560·TiX520·TiX500과 호환됩니다.

같은 렌즈라도 카메라 모델에 따라 조합이 다를 수 있으니, 주문 전에 사용 중인 카메라의 정확한 모델명으로 대조하세요.

기판 열 분포를 가까이서 확인

25MAC2는 인쇄회로기판의 열 축적과 방산을 관찰하고, 크기가 맞지 않거나 잘못 장착된 부품을 찾는 데 적합합니다. 작동 거리 10 mm 부근에서 초점이 가장 잘 맞습니다.

사양

스마트 적외선 렌즈
4종 비교 사양

항목FLK-LENS/WIDE2FLK-LENS/TELE2FLK-LENS/4XTELE2FLK-LENS/25MAC2
렌즈광각2배 망원4배 망원 (표준 렌즈 대비)25 마이크론 매크로
시야각46° H × 34° V12° H × 9° V6.0° H × 4.5° V36.1° H × 27.1° V
초점 거리15 cm45 cm최소 1.5 m작동 거리 8 mm ~ 14 mm (최적 10 mm)
최소 표적 크기해당 없음해당 없음해당 없음25 마이크론
대상 크기해당 없음해당 없음해당 없음7.8 mm × 5.8 mm
FOV (320 × 240 카메라)해당 없음해당 없음0.33 mRad (D:S 3056:1)해당 없음
FOV (240 × 180 카메라)해당 없음해당 없음0.44 mRad (D:S 2292:1)해당 없음
FOV (200 × 150 카메라)해당 없음해당 없음0.53 mRad (D:S 1910:1)해당 없음
호환 카메라TiX560, TiX520, TiX500, Ti400, Ti300, Ti200TiX580, TiX501, Ti480 PRO, Ti401 PROTiX580, TiX501, Ti480 PRO, Ti401 PROTiX580, TiX560, TiX520, TiX500

시리즈 공통 사양

항목사양
렌즈 소재다이아몬드 선삭 게르마늄 100%, 설계 코팅
장착스마트 렌즈 방식(교정 없이 호환 카메라에 장착), 특허 출원 중 고정 구조
초점LaserSharp Auto Focus 버튼
원격 제어TiX560은 컴퓨터에서 이미지 캡처

활용 분야

교환 렌즈가 필요한
열화상 점검 현장

  • 전기 설비 점검 — 고압선 접속 부위의 결함을 멀리서 찾습니다.
  • 플레어 스택 점검 — 가열된 내화물 구조를 안전 거리에서 확인합니다.
  • 전자 기판 점검 — 인쇄회로기판의 열 축적과 방산을 관찰합니다.
  • 부품 배치 확인 — 크기가 맞지 않거나 잘못 장착된 부품을 찾습니다.

선택 가이드

점검 대상에 맞는
스마트 적외선 렌즈 선택

이럴 때 (현장 조건)권장 모델선택 이유
넓은 범위를 한 화면에 담을 때FLK-LENS/WIDE2시야각이 46° × 34°로 4종 가운데 가장 넓습니다.
먼 대상을 2배로 볼 때FLK-LENS/TELE2시야각 12° × 9°의 2배 망원 렌즈입니다.
더 먼 대상을 4배로 볼 때FLK-LENS/4XTELE2표준 렌즈보다 4배 확대하므로 고압선 접속부처럼 먼 대상을 지상에서 확인할 수 있습니다.
작은 부품을 가까이 볼 때FLK-LENS/25MAC2최소 표적 크기가 25 마이크론이어서 기판 위 작은 부품의 발열까지 구분합니다.

구성·옵션

렌즈 품번과
호환 카메라

모델렌즈호환 카메라
FLK-LENS/WIDE2광각TiX560, TiX520, TiX500, Ti400, Ti300, Ti200
FLK-LENS/TELE22배 망원TiX580, TiX501, Ti480 PRO, Ti401 PRO
FLK-LENS/4XTELE24배 망원 (표준 렌즈 대비)TiX580, TiX501, Ti480 PRO, Ti401 PRO
FLK-LENS/25MAC225 마이크론 매크로TiX580, TiX560, TiX520, TiX500
