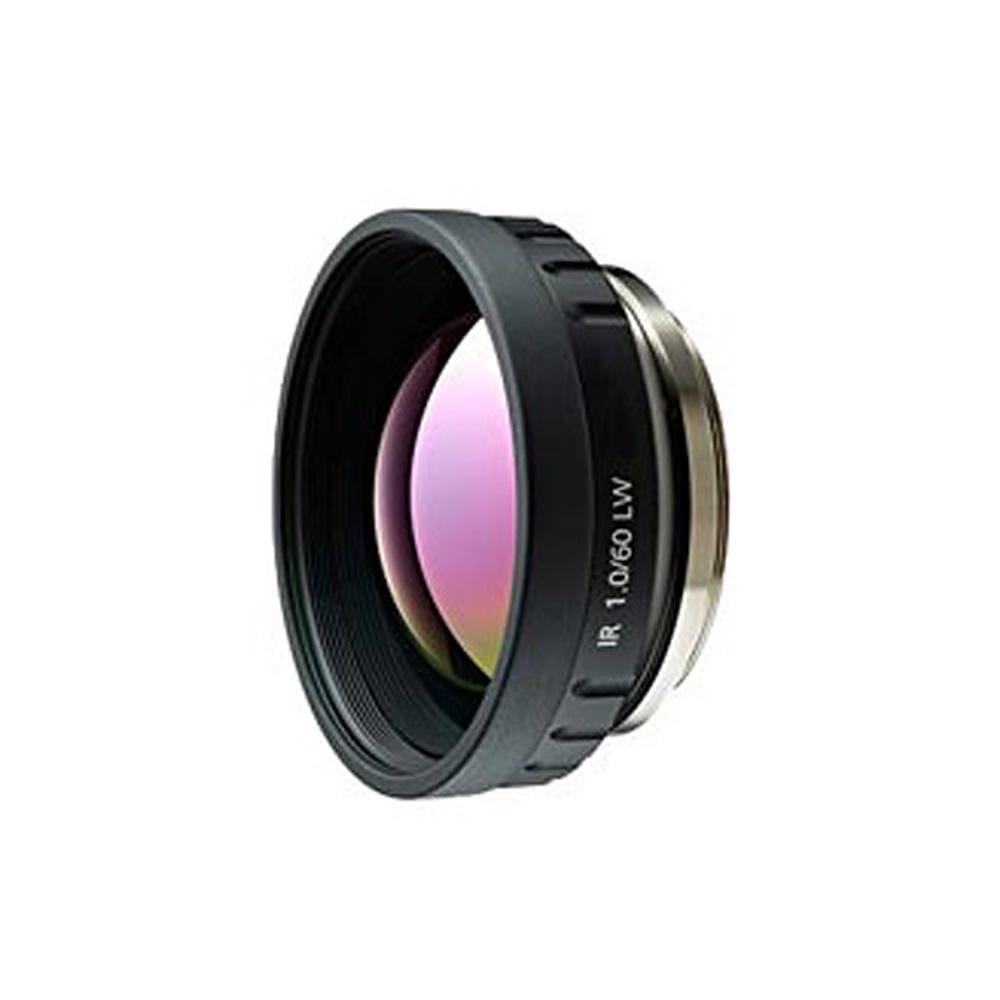

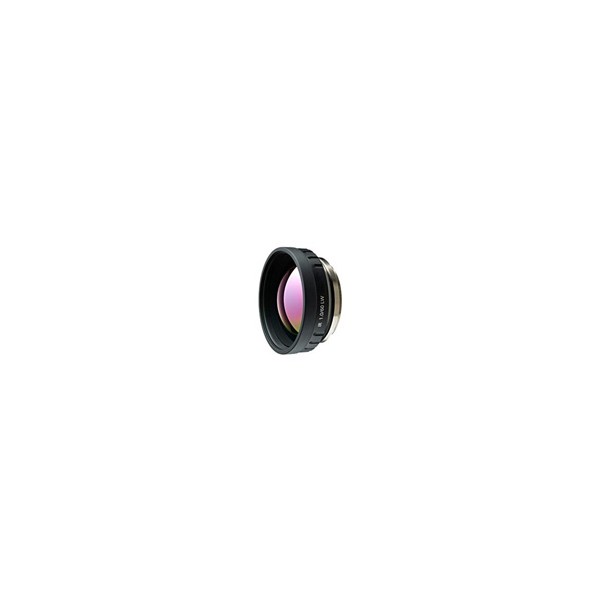

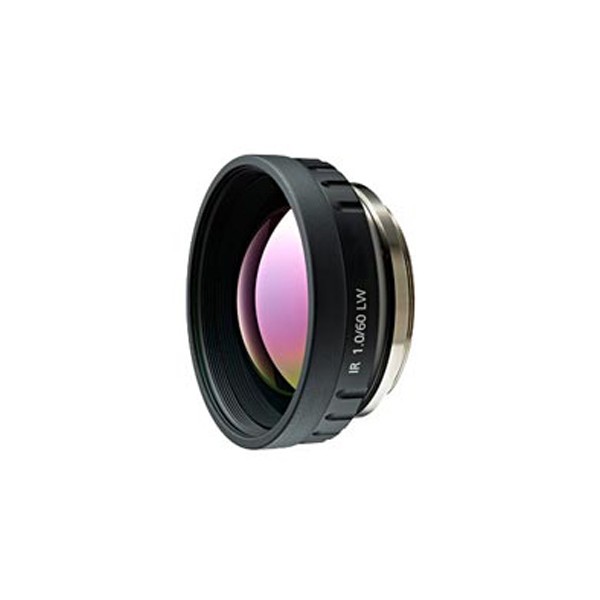

Fluke FLK-Xlens/Telephoto 망원렌즈

Fluke FLK-Xlens/Telephoto 망원렌즈

MODEL
FLK-Xlens/Telephoto
브랜드
FLUKE
제품 자료
제품문의 구매하기

설비 전경부터 작은 부품까지
촬영하는 적외선 교환 렌즈

Fluke Xlens 적외선 렌즈 (TiX1000 · TiX660 · TiX640용)

견적 받기

Fluke 국내 공식 대리점

Fluke Xlens 적외선 렌즈는 TiX1000, TiX660, TiX640 열화상 카메라에 끼우는 교환 렌즈 6종(적외선 렌즈, Infrared Smart Lens)입니다. 초점 거리 7.5 mm 초광각부터 120 mm 초망원, 접사 0.5배까지 갖춰 카메라 한 대로 설비 전경과 소형 부품을 모두 촬영할 수 있습니다.

1024 × 768 기준 가로 시야각은 Super Wide 135.8°에서 Super Telephoto 8.1°까지 이어지며, Macro 2는 32 µm 분해능을 확보합니다. 렌즈만 바꿔 끼우면 촬영 거리를 조정할 수 있는 이 렌즈는 (주)테솔이 국내에 공식 공급합니다.

6종

화각별 교환 렌즈

7.5 mm

초광각 초점 거리

120 mm

초망원 초점 거리

32 µm

Macro 2 분해능(1024 × 768)

특징

화각을 바꾸는
Xlens 교환 렌즈 6종

핵심 특징현장에서 달라지는 점
여섯 가지 화각Standard부터 접사까지 여섯 종 가운데 점검 대상 크기에 맞는 렌즈를 골라 같은 카메라로 촬영할 수 있습니다.
TelephotoStandard의 2배 초점 거리라 먼 설비를 안전 거리에서 확대해 촬영할 수 있습니다.
Super Telephoto초점 거리가 가장 길어 접근하기 어려운 고소 설비도 멀리서 판독할 수 있습니다.
Super Wide가로 시야각 135.8°로 좁은 공간에서도 설비 전체를 한 화면에 담을 수 있습니다.
접사 배율Macro 1은 0.2배, Macro 2는 0.5배라 기판과 소형 부품의 열 분포를 가까이서 관찰할 수 있습니다.
고해상 접사Macro 2는 1024 × 768에서 32 µm 분해능이라 미세 패턴의 발열점까지 구분합니다.

화각 선택

Xlens 시야각과 순간 시야로
렌즈 정하기

1024 × 768 기준 가로 시야각은 Super Wide 135.8°, Standard 32.4°, Telephoto 16.4°, Super Telephoto 8.1° 순으로 좁아집니다. 점검 대상까지의 거리와 화면에 담을 범위를 먼저 정한 뒤 이 순서에서 렌즈를 고르세요.

순간 시야(iFOV)는 Super Telephoto가 0.1 mRad로 가장 작아, 같은 거리에서도 더 작은 열점을 따로 구분합니다. 640 × 480 해상도에서는 같은 렌즈라도 iFOV 값이 더 커집니다.

촬영 거리에 따른 렌즈 교체

변전 설비처럼 가까이 갈 수 없는 대상에는 Telephoto나 Super Telephoto, 좁은 배전반 내부에는 Super Wide가 적합합니다. 현장에서 렌즈만 바꾸면 점검 동선을 그대로 둔 채 촬영 범위를 조정할 수 있습니다.

접사 렌즈

Xlens 접사 렌즈 두 종의
배율 차이

Macro 1은 0.2배에 1024 × 768에서 81 µm 분해능, Macro 2는 0.5배에 32 µm 분해능입니다. 640 × 480에서는 각각 119 µm와 47 µm로 분해능이 낮아지므로 카메라 해상도도 함께 따져 고르세요.

기판 발열점 근접 판독

접사 렌즈는 인쇄회로기판의 작은 부품 발열을 구분할 때 적합합니다. 두 렌즈 모두 초점 거리는 30 mm이므로, 배율과 분해능을 보고 대상 부품 크기에 맞춰 고르면 됩니다.

사양

Xlens 6개 렌즈 비교와
공통 사양

항목FLK-XLENS/STANFLK-Xlens/TeleFLK-Xlens/SupTeleFLK-Xlens/Sup-WideFLK-XLENS/MACRO1FLK-XLENS/MACRO2
렌즈Standard 30 mmTelephoto (2배)Super Telephoto (3.5 또는 4배)Super Wide AngleMacro 1 (접사 0.2배)Macro 2 (접사 0.5배)
초점 거리30 mm60 mm120 mm7.5 mm30 mm30 mm
1024 × 768 시야iFOV 0.6 mRad, FOV 32.4 × 24.7°iFOV 0.3 mRad, FOV 16.4 × 12.4°iFOV 0.1 mRad, FOV 8.1 × 6.2°iFOV 2.3 mRad, FOV 135.8 × 104.4°iFOV 85.5 × 63.2 mRadiFOV 34.3 × 25.3 mRad
640 × 480 시야iFOV 0.8 mRad, FOV 30.9 × 23.1°iFOV 0.4 mRad, FOV 14.9 × 11.3°iFOV 0.2 mRad, FOV 7.5 × 5.7°iFOV 3.3 mRad, FOV 128.9 × 92.7°iFOV 78.1 × 57.9 mRadiFOV 31.3 × 23.2 mRad
분해능 (1024 × 768)해당 없음해당 없음해당 없음해당 없음81 µm32 µm
분해능 (640 × 480)해당 없음해당 없음해당 없음해당 없음119 µm47 µm

시리즈 공통 사양

항목사양
호환 카메라TiX1000, TiX660, TiX640
구분교환식 적외선 렌즈 (카메라에 장착)
렌즈 종류Standard, Telephoto, Super Telephoto, Super Wide Angle, Macro 1, Macro 2
초점 거리 범위7.5 mm ~ 120 mm

활용 분야

교환 렌즈로 화각을 맞추는
열화상 점검 현장

  • 예방적 유지보수 — 설비의 이상 징후를 열 분포로 미리 찾습니다.
  • 석유·가스 설비 — 떨어진 설비의 열 상태를 안전 거리에서 확인합니다.
  • 설비·전력선 검사 — 높거나 먼 전력 설비를 망원 렌즈로 판독합니다.
  • 기판·소형 부품 — 접사 렌즈로 가까이에서 부품별 발열을 세밀하게 관찰합니다.

선택 가이드

촬영 대상에 맞는
Xlens 렌즈 선택

이럴 때 (현장 조건)권장 모델선택 이유
넓은 범위를 한 화면에 담으려면Super Wide Angle (7.5 mm)가로 시야각이 135.8°로 가장 넓어 좁은 공간에서도 설비 전체가 들어옵니다.
기본 화각으로 촬영한다면Standard가로 시야각 32.4°의 표준 화각이라 일반 설비 점검에 두루 맞습니다.
먼 대상을 2배로 확대하려면Telephoto (60 mm)Standard의 2배 초점 거리라 안전 거리를 지킨 채 대상을 크게 볼 수 있습니다.
아주 먼 대상을 판독하려면Super Telephoto (120 mm)iFOV 0.1 mRad로 가장 작은 열점까지 분리할 수 있습니다.
작은 부품을 가까이 보려면Macro 1 · Macro 2접사 0.2배와 0.5배 가운데 필요한 분해능에 맞춰 고르면 됩니다.

구성·옵션

Xlens 렌즈 품번
구성

품번렌즈
FLK-XLENS/STANStandard 30 mm
FLK-Xlens/TeleTelephoto (2배)
FLK-Xlens/SupTeleSuper Telephoto
FLK-Xlens/Sup-WideSuper Wide Angle
FLK-XLENS/MACRO1Macro 1 (접사 0.2배)
FLK-XLENS/MACRO2Macro 2 (접사 0.5배)
