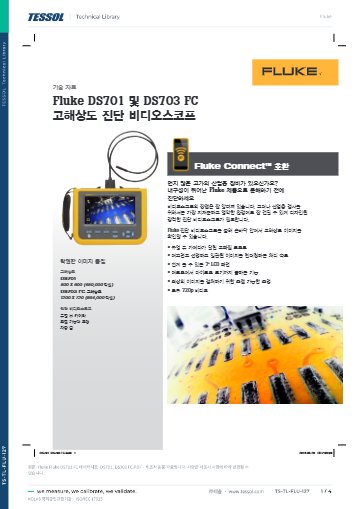

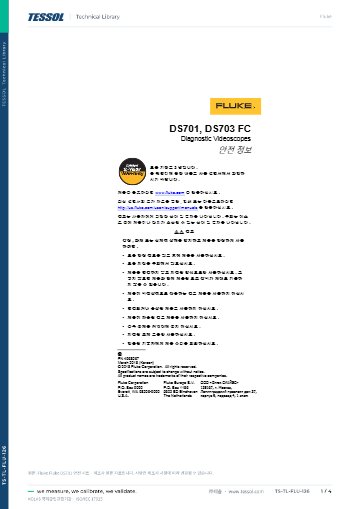

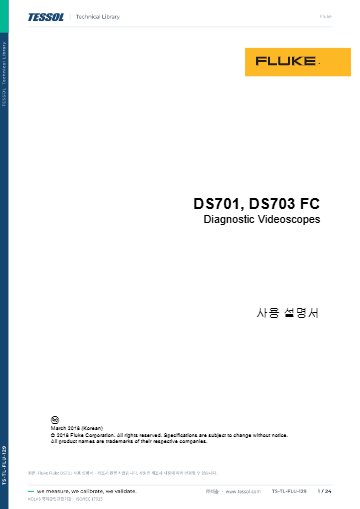

제품 자료
제품문의 구매하기

분해 없이 배관 벽면을
앞과 옆으로 보는 산업용 내시경

Fluke DS701 산업용 내시경

견적 받기

Fluke 국내 공식 대리점

Fluke DS701은 지름 8.5 mm 듀얼 뷰 프로브와 7인치 LCD를 갖춘 산업용 내시경(비디오스코프, Diagnostic Scope)입니다. 배관·덕트·기계 내부를 분해하지 않고 앞과 옆 두 방향의 영상으로 점검합니다.

프로브 끝 카메라가 800 × 600 해상도로 전방과 측면을 동시에 촬영하고 25 mm부터 무한대까지 초점이 맞으므로, 구멍 입구부터 안쪽 벽면까지 한 번에 확인합니다. JPG 사진과 AVI 영상은 내장 6 GB 메모리에 저장해 USB로 전송합니다. 이 산업용 내시경은 (주)테솔이 국내에 공식 공급합니다.

1.2 m

기본 프로브 길이

68°

카메라 화각

1~8배

디지털 줌 배율

약 3시간

LED 50 % 밝기 배터리 사용

특징

앞과 옆을 함께 보는
DS701 듀얼 뷰

핵심 특징현장에서 달라지는 점
듀얼 뷰 카메라앞과 옆 두 방향의 영상을 한 화면에서 보므로 프로브를 여러 번 돌리지 않고 배관 벽면의 손상을 찾습니다.
Up is Up 영상 정립프로브를 돌려도 화면의 위아래가 실제 방향에 맞춰 유지되어 안쪽 위치를 잘못 판단하는 일이 줄어듭니다.
조절식 LED 조명앞과 한쪽 옆의 LED 밝기를 조절해 반사가 심한 금속 배관에서도 세부를 확보합니다.
25 mm부터 무한대까지 초점피사계 심도가 넓어 입구 근처와 깊은 안쪽을 초점 조작 없이 함께 촬영합니다.
JPG 사진·AVI 영상 저장점검 결과를 사진과 영상으로 6 GB 내장 메모리에 남겨 두므로 보고서 증빙 자료로 바로 쓸 수 있습니다.
방수 프로브엘라스토머 코팅 강선 프로브는 1 m 이상 깊이의 물에 잠기는 환경에도 견디므로 젖은 배관 점검에 적합합니다.

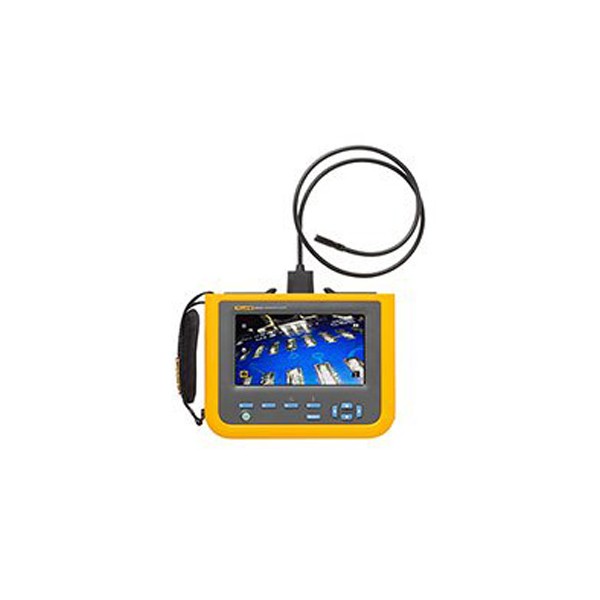

Fluke DS701 - 화면에 영상이 표시된 내시경 모니터와 탐침 케이블
화면에 영상이 표시된 내시경 모니터와 탐침 케이블

영상 판독

Up is Up와
조명 조절 활용

Up is Up 기능은 프로브 방향과 관계없이 화면의 위아래를 실제 방향에 맞춰 보여 줍니다. 이 기능은 기본 프로브에서만 동작하므로, 방향 판단이 중요한 점검은 기본 프로브로 진행하세요. 화면은 180° 회전하고 가시광선, 회색조, 반전 회색조 색상 모드를 고를 수 있습니다.

전방과 측면을 한 화면에서

카메라는 화각 68°, 최소 초점 거리 10 mm이며 초점은 고정식입니다. 디지털 줌으로 1배에서 8배까지 확대할 수 있어 용접 이음매나 균열 같은 세부를 크게 키워 판독합니다. 조명은 53 lux의 LED이고 앞면과 옆면 한쪽에 달려 있습니다.

운용 조건

배터리 사용 시간과
환경 조건

6400 mAh, 3.7 V 리튬이온 배터리는 LED 밝기 50 %에서 약 3시간 동작하며 AC 어댑터 겸 충전기로 충전합니다. 작동 온도는 0~45 °C이고 50 °C에서는 10분 미만으로 사용하세요. 작동 습도는 35 °C에서 90 %, 40 °C에서 75 %, 50 °C에서 45 %이며, 본체 무게는 0.88 kg이고 2 m 낙하 시험을 거쳤습니다.

사양

듀얼 뷰 프로브와
6 GB 저장 사양

항목사양
프로브 길이 · 지름1.2 m · Ø 8.5 mm (3.8 · 5.5 · 9 mm 프로브 선택 가능)
프로브 구조분리형 반경성 · 엘라스토머 코팅 강선 · 1 m 이상 깊이 방수
카메라 방식듀얼 뷰(전방 · 측면)
해상도800 × 600 (480,000 화소)
화각68°
피사계 심도 · 최소 초점 거리25 mm ~ 무한대 · 10 mm
초점 방식고정
디지털 줌1 ~ 8배
조명조절식 LED(전방 · 옆 1개) · 53 lux
화면7 in LCD · 30 Hz · 밝기 조절
Up is Up실시간 정립 영상(8.5 mm / 1.2 m 프로브만)
화면 회전180°
색상 모드가시광선 · 회색조 · 반전 회색조
사진 · 영상 형식JPG · AVI (영상 출력은 MPEG 압축)
내장 메모리6 GB
데이터 전송USB
조작부기능키 4개 · 방향키 4개 · 촬영/선택 버튼 1개
무선 · 터치스크린미지원(Wi-Fi · Fluke Connect · 터치스크린 없음)
배터리내장 리튬이온 6400 mAh · 3.7 V · LED 50 %에서 약 3시간
충전AC 어댑터 · 배터리 충전기 입력
크기17.73 × 22.48 cm
무게0.88 kg
작동 온도0 ~ 45 °C (50 °C는 10분 미만)
보관 온도-40 ~ 60 °C
작동 습도35 °C에서 90 % · 40 °C에서 75 % · 50 °C에서 45 %
낙하 시험2 m
보증2년

활용 분야

내부를 열지 않고
점검하는 현장

  • 기계 점검 — 기계 내부의 막힌 곳과 손상을 분해 없이 확인합니다.
  • 배관·덕트 점검 — 점검구로 프로브를 넣어 안쪽 상태를 영상으로 확인합니다.
  • 공조 설비 점검 — 덕트와 배관 안쪽의 오염과 이물을 확인합니다.
  • 자동차·건물 검사 — 좁은 공간의 상태를 사진과 영상으로 남깁니다.
  • 점검 기록 — 사진은 JPG, 영상은 AVI로 저장해 보고서에 첨부합니다.

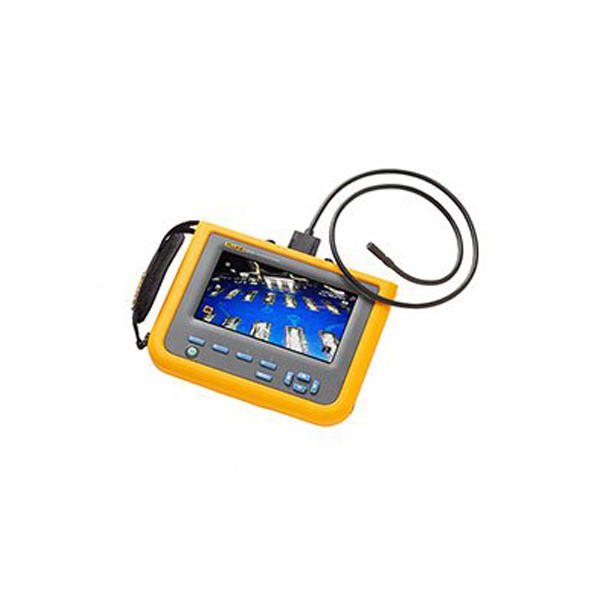

Fluke DS701 - 탐침 케이블이 연결된 휴대형 내시경 모니터
탐침 케이블이 연결된 휴대형 내시경 모니터

선택 가이드

구멍 지름과 진입 거리로 고르는
DS701 프로브

이럴 때 (현장 조건)권장 프로브선택 이유
아주 좁은 구멍을 볼 때3.8 mm · 1 m가장 가는 3.8 mm 프로브라 좁은 점검구에도 들어가며, 옵션으로 추가합니다.
좁은 배관을 점검할 때5.5 mm · 1 m지름 5.5 mm로 3.8 mm보다 굵고 옵션 구성입니다.
방향 판단이 중요한 일반 점검8.5 mm · 1.2 m기본 구성 프로브로, 화면 위아래를 실제 방향에 맞추는 Up is Up을 지원합니다.
더 깊은 위치를 볼 때8.5 mm · 3 m기본 프로브와 같은 지름에서 길이만 3 m로 늘린 옵션입니다.
UV 형광 점검이 필요할 때8.5 mm UV · 1 mUV 카메라를 단 옵션 프로브로 형광 점검에 사용합니다.
긴 배관을 따라 진입할 때9 mm · 20 m 릴FLK-9mm/20m 프로브 릴 옵션으로 길이를 크게 확장합니다.

구성·옵션

DS701 기본 구성과
프로브 옵션

구분항목
기본 구성DS701 산업용 내시경 본체(1.2 m · 8.5 mm 프로브)
기본 구성USB 케이블, AC 어댑터·배터리 충전기
기본 구성TPAK 자석 걸이, 보호용 EVA 케이스, 핸드 스트랩
옵션넥 스트랩(DS 7XX용)
옵션FLK-9mm/20m 프로브 릴 및 3.8 · 5.5 · 9 mm 프로브
