Fluke FPI-MACRO-LENS 마이크로 열화상 렌즈

Name: Fluke FPI-MACRO-LENS 마이크로 열화상 렌즈
Brand: FLUKE
SKU: 1727318358

부품 하나의 열 분포를
화면 가득 담는 매크로 렌즈

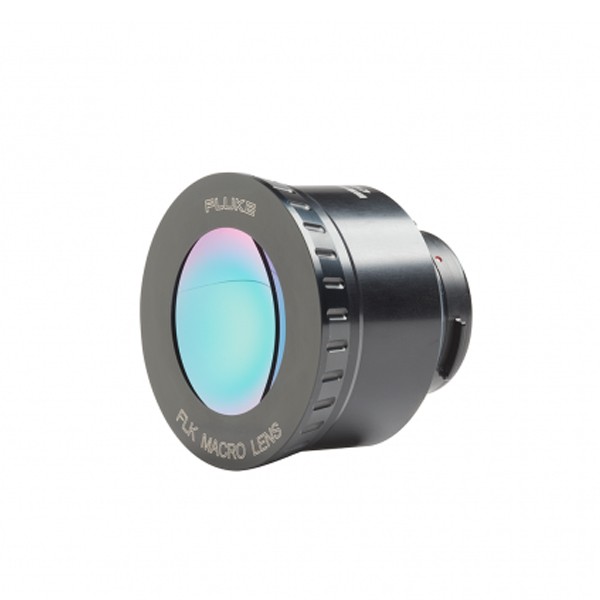

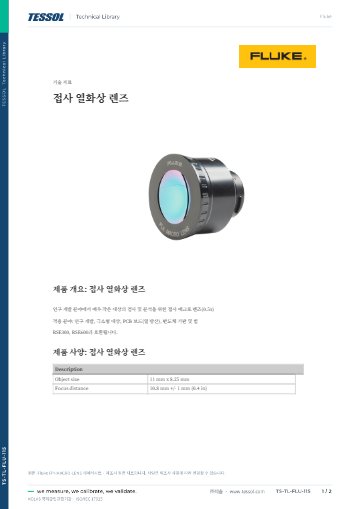

Fluke RSE 매크로 적외선 렌즈

Fluke RSE 매크로 적외선 렌즈는 RSE300·RSE600 열화상 카메라에 장착해 0.5배 배율로 작은 대상을 근접 촬영하는 매크로 렌즈(근접 렌즈)입니다. 연구 개발 단계의 기판 방열 분석과 반도체 기판·실링 점검에 사용합니다.

촬영 범위가 좁아 기판 위 부품 한 개의 표면 온도 분포가 화면을 가득 채우고, 정해진 초점 거리 안에서 거리를 맞추면 미세한 발열 부위까지 구분할 수 있습니다. 와이드·망원 렌즈와 바꿔 끼워 쓰는 이 렌즈는 (주)테솔이 국내에 공식 공급합니다.

매크로 배율

촬영 대상 크기

초점 거리 (±1 mm)

호환 카메라

핵심 특징	현장에서 달라지는 점
0.5배 근접 배율	일반 렌즈로는 한두 화소에 그치는 작은 부품도 온도 분포를 자세히 관찰할 수 있습니다.
부품 한 개 크기의 촬영 범위	기판 위 부품 한 개가 화면을 채우므로 부품끼리 발열을 비교하기 쉽습니다.
고정된 근접 초점 거리	정해진 거리에서 초점이 맞기 때문에 반복 촬영해도 조건을 일정하게 유지할 수 있습니다.
RSE300 · RSE600 전용	두 기종의 렌즈 계열에 속해 있어 와이드·망원 렌즈와 번갈아 장착해 사용합니다.
기판 방열과 실링 분석	열이 빠져나가는 경로와 실링 부위의 온도차를 시제품 단계에서 미리 확인할 수 있습니다.

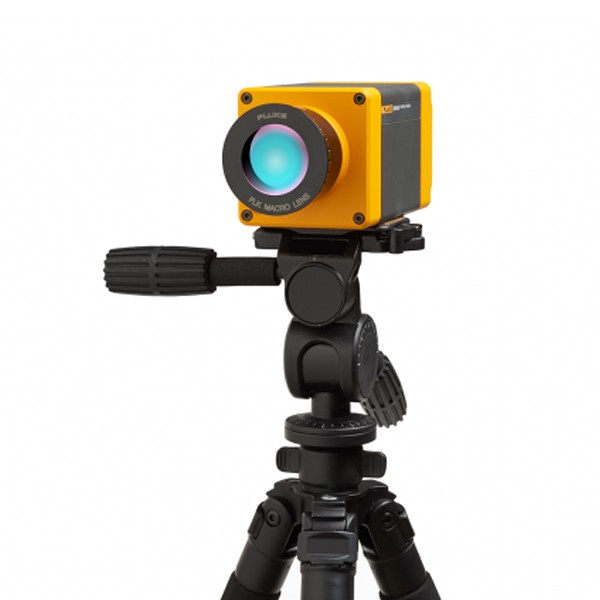

초점 거리가 매우 짧아, 렌즈 끝과 대상 사이 간격을 1 mm 안팎으로 일정하게 유지해야 초점이 맞습니다. 손으로 들고 찍으면 거리가 흔들리므로 카메라와 시료를 고정한 상태에서 촬영하세요.

전자 설계 검증에서는 시제품 기판 위 부품의 발열을 근접 촬영해 방열 설계의 약점을 찾습니다. 반도체 기판이나 실링 부위처럼 면적이 작은 대상도 같은 방법으로 온도 분포를 확인할 수 있습니다.

이럴 때 (대상 조건)	권장 렌즈	선택 이유
작은 부품 한 개를 가까이에서 볼 때	매크로 렌즈 (0.5배)	부품 한 개 크기의 범위를 화면 가득 담아 미세한 발열까지 구분합니다.
넓은 면을 한 번에 촬영하려면	와이드 스마트 렌즈	46° × 34° 화각으로 넓은 면을 한 화면에 담을 수 있습니다.
먼 대상을 좁게 확대해야 할 때	4배 망원 · 2배 망원	화각 6.0° × 4.5° 또는 12° × 9°로 먼 대상을 확대해 촬영합니다.

RSE 매크로 렌즈는 얼마나 가까이 대야 초점이 맞습니까?
초점 거리는 10.8 mm ±1 mm입니다. 이 범위 안에서 거리를 맞추면 작은 대상이 화면을 채웁니다.
매크로 렌즈를 다른 Fluke 열화상 카메라에도 장착할 수 있습니까?
아닙니다. RSE300과 RSE600 전용이며, 다른 기종과는 호환되지 않습니다.
넓은 면도 RSE 매크로 렌즈로 촬영할 수 있습니까?
아닙니다. 매크로 렌즈는 작은 영역을 근접 촬영하는 용도이므로, 넓은 면은 와이드 렌즈로 바꿔 촬영하세요.
RSE300·RSE600용 매크로 렌즈는 주로 어디에 사용합니까?
기판 방열 분석, 반도체 기판, 실링 점검처럼 작은 대상의 열 분포를 확인하는 데 사용합니다. 연구 개발 단계의 시제품 평가에 특히 적합합니다.
