Fluke FPI-0.75X-WIDE-LENS 광각 적외선 렌즈

MODEL: FPI-0.75X-WIDE-LENS
브랜드: FLUKE

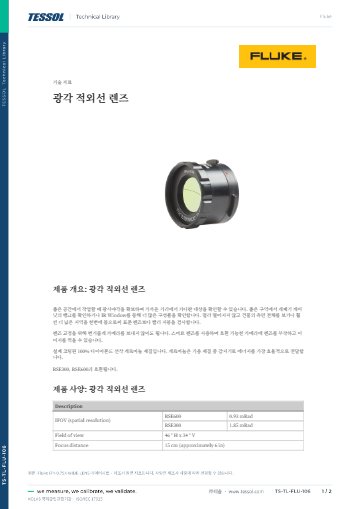

제품 자료: 데이터시트

2024 FLUKE Catalogue

제품문의 구매하기

물러설 곳 없는 배전반을
한 화면에 담는 광각 렌즈

Fluke RSE 광각 적외선 스마트 렌즈

견적 받기

Fluke 국내 공식 대리점

Fluke RSE 광각 적외선 스마트 렌즈는 RSE300·RSE600 고정형 열화상 카메라에 장착해 화각을 46° × 34°로 넓히는 와이드 앵글 렌즈입니다. 개폐기 캐비닛과 배전반처럼 뒤로 물러설 공간이 없는 설비를 한 화면에 담아 점검할 수 있습니다.

초점 거리가 15 cm라 구성품에 가까이 다가가도 초점이 맞고, RSE600 기준 IFOV 0.93 mrad로 넓은 화각에서도 개별 접속부의 온도를 구분합니다. 렌즈를 바꿔도 카메라를 다시 교정하지 않아도 되므로 점검 일정이 끊기지 않습니다. 이 렌즈는 (주)테솔이 국내에 공식 공급합니다.

46° × 34°

넓은 가로 · 세로 화각

0.93 mrad

RSE600 기준 IFOV

15 cm

최소 촬영 초점 거리

재교정 불필요

렌즈 교체 후 카메라 그대로

특징

RSE 광각 렌즈로 가까운 거리에서
넓은 범위를 촬영

핵심 특징	현장에서 달라지는 점
46° × 34° 광각	캐비닛 안 여러 구성품을 한 장에 담으므로 부위별 온도 비교와 이상 부위 발견이 빨라집니다.
15 cm 초점 거리	뒤로 물러설 수 없는 좁은 통로에서도 대상 가까이에서 초점을 맞출 수 있습니다.
다이아몬드 선삭 게르마늄 렌즈	적외선 에너지 손실이 적은 소재에 전용 코팅을 입혀 열화상 품질을 유지합니다.
카메라 재교정 불필요	렌즈를 바꿀 때마다 카메라 교정을 맡기지 않아도 되므로 장비 공백이 생기지 않습니다.
스마트 렌즈 인식	호환 카메라에 장착하면 바로 촬영할 수 있어 현장에서 렌즈를 바꿔 가며 점검합니다.

촬영 거리

광각 렌즈로 좁은 구역을 찍을 때의
해상도와 거리

화각이 넓어질수록 한 화소가 담당하는 면적도 커지므로, 광각 렌즈는 대상 가까이에서 촬영해야 작은 접속부까지 구분됩니다. 같은 렌즈를 RSE300에 장착하면 IFOV가 1.85 mrad로 RSE600의 0.93 mrad보다 거칠어집니다. 단자 단위의 온도 비교가 필요하다면 RSE600과 조합하는 편이 유리합니다.

점검 거리에 맞춘 렌즈 교체 운용

개폐기 점검에는 광각 렌즈를, 높은 곳의 설비에는 망원 렌즈를 끼우는 식으로 같은 카메라를 현장 조건에 맞춰 운용할 수 있습니다. 이 렌즈는 렌즈 계열 가운데 화각이 가장 넓어 건물 외벽이나 지붕처럼 넓은 면을 점검할 때도 적합합니다.

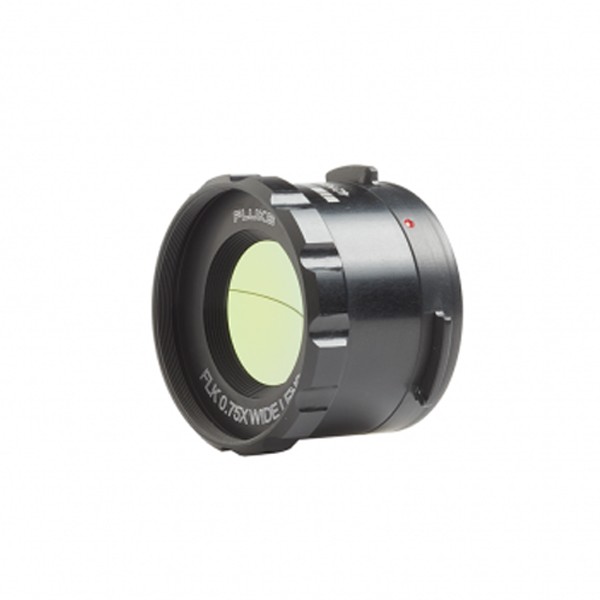

광각 적외선 렌즈 전면 모습

사양

RSE 광각 렌즈
상세 사양

항목	사양
호환 카메라	RSE300, RSE600
화각 (H × V)	46° × 34°
IFOV (RSE600)	0.93 mrad
IFOV (RSE300)	1.85 mrad
초점 거리	15 cm
렌즈 소재	다이아몬드 선삭 게르마늄
코팅	전용 코팅
교체 후 카메라 재교정	불필요

활용 분야

광각 렌즈로 넓은 면과 좁은 공간을
점검하는 현장

개폐기 캐비닛 — 좁은 공간 안 여러 구성품의 온도를 한 화면에서 비교합니다.
건물 외벽·지붕 — 넓은 면을 가까운 거리에서 빠르게 촬영해 열 손실 부위를 찾습니다.
배전반 내부 — 구성품이 빽빽한 패널에서 발열 부위를 확인합니다.
공장 설비 — 가까운 거리에서 넓은 범위를 촬영하며 이상 열 패턴을 찾습니다.

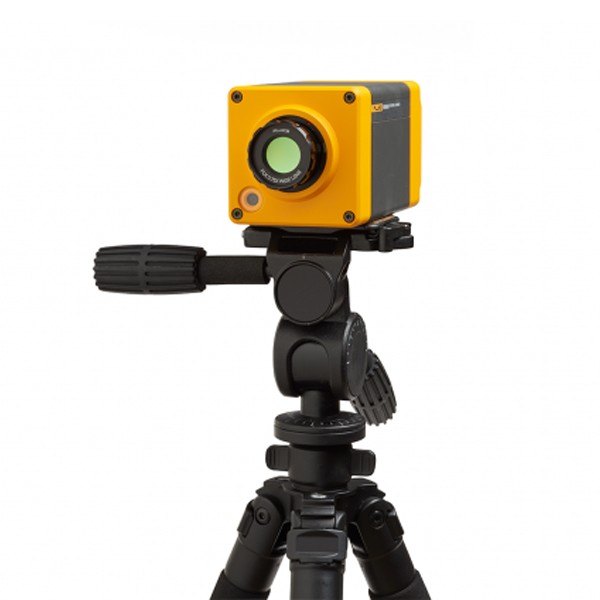

삼각대에 올린 적외선 카메라에 렌즈를 장착한 모습

선택 가이드

대상까지 거리로 고르는
RSE 광각·망원 렌즈

렌즈	화각 (H × V)	IFOV RSE600 / RSE300	초점 거리
와이드 스마트 렌즈	46° × 34°	0.93 / 1.85 mrad	15 cm
2배 망원 스마트 렌즈	12° × 9°	0.47 / 0.94 mrad	45 cm
4배 망원 스마트 렌즈	6.0° × 4.5°	0.24 / 0.48 mrad	1.5 m
매크로 렌즈 (0.5배)	대상 크기 11 × 8.25 mm	해당 없음	10.8 mm ±1 mm

광각 렌즈와 함께 보는
RSE 렌즈

Fluke RSE 2배 망원 적외선 스마트 렌즈
Fluke RSE 4배 망원 적외선 스마트 렌즈
Fluke RSE 매크로 적외선 렌즈

RSE 광각 렌즈를 다른 Fluke 열화상 카메라에도 장착할 수 있습니까?
아닙니다. RSE300과 RSE600 전용이며 다른 기종과는 호환되지 않으므로, 보유한 카메라 모델을 먼저 확인하세요.
광각 렌즈로 바꾸면 카메라를 다시 교정해야 합니까?
아닙니다. 스마트 렌즈 구조라 교체한 뒤 재교정 없이 바로 촬영할 수 있습니다.
광각 렌즈는 2배·4배 망원 렌즈와 무엇이 다릅니까?
광각 렌즈는 화각이 46° × 34°로 가장 넓고, 2배 망원은 12° × 9°, 4배 망원은 6.0° × 4.5°로 좁아집니다. 가까운 대상에는 광각을, 먼 대상에는 망원을 고르세요.
RSE300과 RSE600은 광각 렌즈 장착 시 해상도가 다릅니까?
네, IFOV가 RSE600은 0.93 mrad, RSE300은 1.85 mrad로 다릅니다. 값이 작을수록 같은 거리에서 더 작은 대상을 구분합니다.
