Fluke FPI-4X-LENS 4X 망원 적외선 스마트 렌즈

MODEL: FPI-4X-LENS
브랜드: FLUKE

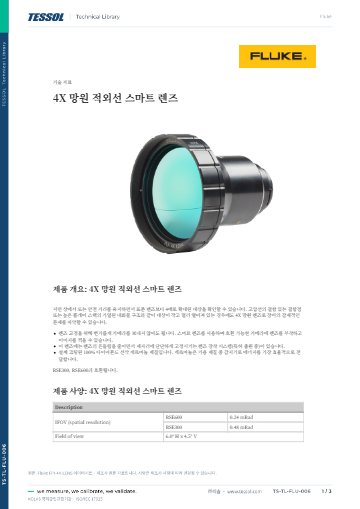

제품 자료: 데이터시트

2024 FLUKE Catalogue

제품문의 구매하기

멀리 있는 작은 접속점을
안전한 거리에서 보는 망원 렌즈

Fluke RSE 4배 망원 적외선 스마트 렌즈

견적 받기

Fluke 국내 공식 대리점

Fluke RSE 4배 망원 적외선 스마트 렌즈는 RSE300·RSE600 열화상 카메라에 장착해 6.0° × 4.5° 화각으로 표준 렌즈보다 4배 확대하는 망원 렌즈입니다. 고압선 접속점이나 플레어 스택 내화물처럼 멀리 있는 작은 대상을 안전한 거리에서 점검하는 데 적합합니다.

RSE600 기준 IFOV가 0.24 mrad라 먼 거리에서도 작은 접속점의 온도차를 구분할 수 있고, 전용 장착 시스템이 렌즈를 단단히 고정해 촬영 중 흔들림을 줄여 줍니다. 초점이 맞는 최단 거리는 1.5 m이며, 이 렌즈는 (주)테솔이 국내에 공식 공급합니다.

4배

표준 렌즈 대비 확대 배율

6.0° × 4.5°

가로 · 세로 화각

0.24 mrad

RSE600 기준 IFOV

1.5 m

최소 촬영 초점 거리

특징

RSE 4배 망원 렌즈로
멀리 있는 작은 대상을 확대

핵심 특징	현장에서 달라지는 점
표준 렌즈 대비 4배 확대	작고 먼 대상을 크게 확대해 접속점 하나하나의 발열 여부를 판단할 수 있습니다.
6.0° × 4.5° 협각	관심 대상에만 화면을 집중시켜 배경 열의 영향이 줄어듭니다.
안전 거리 확보	지면에서 안전한 거리를 두고 높은 곳의 설비를 점검하므로 접근 작업이 줄어듭니다.
흔들림을 줄이는 장착 시스템	렌즈가 제자리에 단단히 고정되어 확대 촬영 중에도 화면이 덜 떨립니다.
다이아몬드 선삭 게르마늄	전용 코팅을 입힌 소재라 적외선 에너지가 효율적으로 전달됩니다.
카메라 재교정 불필요	렌즈를 바꾼 뒤 바로 촬영할 수 있어 점검 중 전환 시간이 짧습니다.

원거리 촬영

4배 확대 배율에 맞춘
원거리 촬영 거리 설계

4배 렌즈는 초점이 맞는 최단 거리가 1.5 m이므로, 그보다 가까운 대상은 와이드 렌즈나 표준 렌즈로 바꿔 촬영하세요. RSE300에 장착하면 IFOV가 0.48 mrad로 RSE600의 0.24 mrad보다 거칠어지기 때문에, 먼 거리의 작은 접속부를 구분하려면 RSE600과 조합하는 편이 적합합니다.

플레어 스택과 고압선 접속점 점검

가열된 내화물 구조나 고압선 접속점은 가까이 다가가기 어렵고, 결함 징후도 작은 면적에 나타납니다. 4배 망원 렌즈를 쓰면 안전 거리에서 접속점 하나를 화면에 크게 담아 온도 이상을 확인할 수 있습니다.

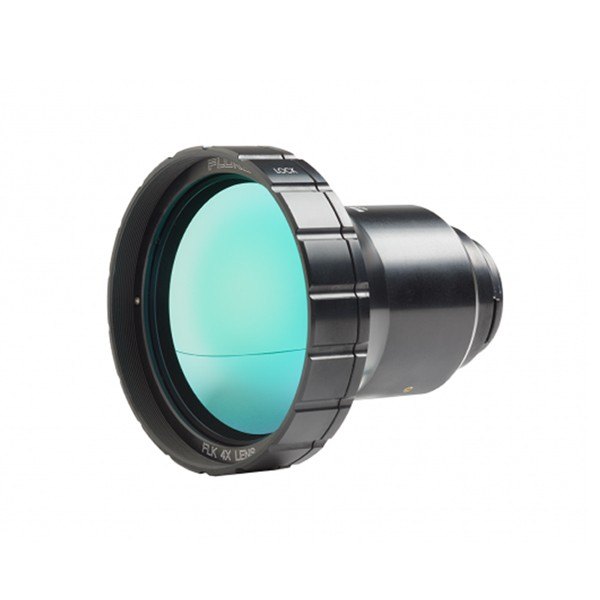

망원 적외선 스마트 렌즈 외형

사양

RSE 4배 망원 렌즈
상세 사양

항목	사양
호환 카메라	RSE300, RSE600
배율	표준 렌즈 대비 4배
화각 (H × V)	6.0° × 4.5°
IFOV (RSE600)	0.24 mrad
IFOV (RSE300)	0.48 mrad
초점 거리	1.5 m
렌즈 소재	다이아몬드 선삭 게르마늄
코팅	전용 코팅
장착	흔들림을 줄이는 전용 장착 시스템
교체 후 카메라 재교정	불필요

활용 분야

4배 망원 렌즈로 먼 거리를
점검하는 현장

고압선 — 접속점의 결함 징후를 안전 거리에서 확대해 확인합니다.
플레어 스택 — 가열된 내화물 구조를 멀리서 점검합니다.
지면 점검 — 높은 곳에 오르지 않고 지상에서 설비 상태를 확인합니다.
소형 대상 — 멀리 있는 작은 부품의 발열을 확대해 관찰합니다.

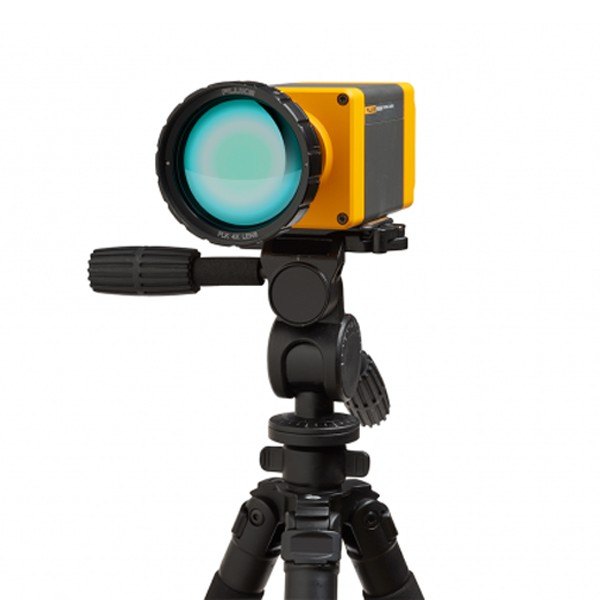

삼각대에 올린 적외선 카메라에 망원 렌즈를 장착한 모습

선택 가이드

점검 거리로 고르는
RSE 망원 렌즈

렌즈	화각 (H × V)	IFOV RSE600 / RSE300	초점 거리
와이드 스마트 렌즈	46° × 34°	0.93 / 1.85 mrad	15 cm
2배 망원 스마트 렌즈	12° × 9°	0.47 / 0.94 mrad	45 cm
4배 망원 스마트 렌즈	6.0° × 4.5°	0.24 / 0.48 mrad	1.5 m
매크로 렌즈 (0.5배)	대상 크기 11 × 8.25 mm	해당 없음	10.8 mm ±1 mm

4배 망원 렌즈와 함께 보는
RSE 렌즈

Fluke RSE 2배 망원 적외선 스마트 렌즈
Fluke RSE 광각 적외선 스마트 렌즈
Fluke RSE 매크로 적외선 렌즈

RSE 4배 망원 렌즈는 어떤 Fluke 열화상 카메라에 장착할 수 있습니까?
RSE300과 RSE600 전용입니다. 다른 기종과는 호환되지 않습니다.
4배 망원 렌즈로 가까운 대상도 촬영할 수 있습니까?
권장하지 않습니다. 초점 거리가 1.5 m이므로 가까운 대상에는 와이드 렌즈나 표준 렌즈가 적합합니다.
4배 망원 렌즈는 2배 망원 렌즈와 어떻게 다릅니까?
4배는 화각이 6.0° × 4.5°로 좁아 먼 거리의 작은 대상에, 2배는 12° × 9°로 중거리 설비에 적합합니다. 대상 크기와 거리를 기준으로 고르세요.
망원 렌즈 촬영 중 흔들림은 어떻게 줄입니까?
전용 장착 시스템이 렌즈를 제자리에 고정해 확대 촬영 때의 떨림을 줄입니다. 삼각대와 함께 쓰면 먼 대상도 안정적으로 촬영할 수 있습니다.
