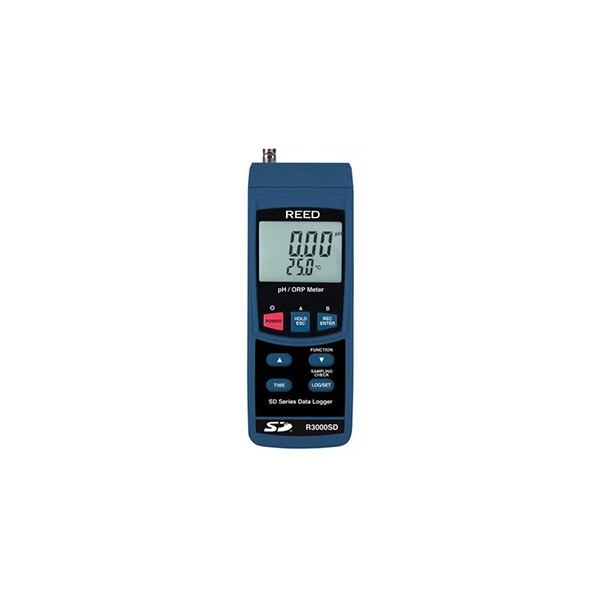

REED R3000SD KIT pH/ORP 미터/데이터로거

REED R3000SD KIT pH/ORP 미터/데이터로거

MODEL
R3000SD KIT
브랜드
REED INSTRUMENTS
제품 자료
제품문의 구매하기

pH와 ORP 값을 SD 카드에
자동으로 남기는 데이터 로거

REED R3000SD KIT pH/ORP 데이터 로거

견적 받기

Reed 국내 정식 공급 파트너

REED R3000SD KIT는 pH와 ORP를 측정해 SD 카드에 자동 기록하는 데이터 로거 키트입니다. R3000SD 본체에 R3000SD-PH2 pH 전극과 ORP 전극, 소프트 케이스가 한 세트로 구성되어 전극을 따로 준비하지 않고 측정을 시작합니다.

샘플링 주기를 1초부터 8시간 59분 59초까지 설정할 수 있고, 기록한 데이터는 RS-232로 PC에 옮깁니다. 옵션 ATC 프로브를 연결하면 온도를 자동으로 보상합니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

1초

샘플링 최소 간격

8시간

샘플링 최대 간격 59분 59초

3점

pH 교정 점수

16 GB

SD 카드 최대 용량(옵션)

특징

자동 기록과
전극 일체 구성

핵심 특징현장에서 달라지는 점
백라이트 듀얼 LCD어두운 현장에서도 측정값을 읽습니다.
SD 카드 자동 기록설정한 주기마다 측정값을 저장해 자리를 비운 동안의 변화도 기록합니다.
실시간 시계각 기록에 날짜와 시각이 함께 남아 변화 시점을 추적합니다.
BNC 전극 입력BNC 커넥터 방식의 pH 전극을 연결하므로 전극 선택 폭이 넓습니다.
3점 교정3점 교정으로 측정 기준을 정확하게 조정합니다.
데이터 홀드, 최소·최대측정값을 고정하고 최소값과 최대값을 함께 확인합니다.
삼각대 장착삼각대에 고정해 장기 모니터링에 사용할 수 있습니다.
자동 꺼짐과 배터리 표시10분 뒤 전원이 자동으로 꺼지고, 배터리가 약해지면 화면에 표시합니다.

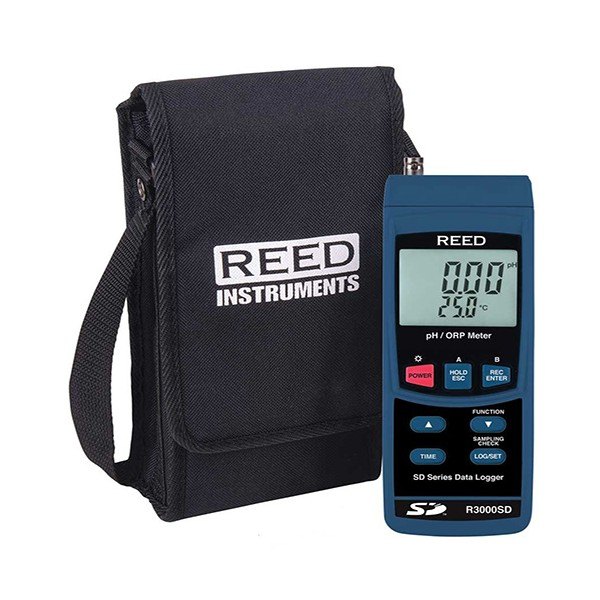

REED INSTRUMENTS R3000SD KIT - 휴대용 케이스와 함께 놓인 측정기 전면
휴대용 케이스와 함께 놓인 측정기 전면

기록 설정

샘플링 주기와
저장 방식

샘플링 주기는 1초부터 8시간 59분 59초까지 설정하며, 주기가 짧을수록 변화가 세밀하게 기록되지만 카드 용량이 빨리 소진됩니다. SD 카드는 별매 옵션이며 최대 16 GB까지 사용합니다.

변화 속도에 맞춘 샘플링 주기 설정

급격히 변하는 공정은 짧은 주기로, 수조처럼 천천히 변하는 대상은 긴 주기로 정하면 카드 한 장으로 더 오래 기록합니다. 기록한 데이터는 RS-232로 PC에 옮깁니다.

전극과 온도 보상

온도 보상과
전극 구성

온도 보상은 수동으로 1 ~ 100 °C를 설정하거나, 옵션 ATC 프로브 R3000SD-ATC(0 ~ 65 °C)를 연결해 자동으로 처리할 수 있습니다. 구성의 R3000SD-PH2 전극과 ORP 전극은 BNC 입력에 연결합니다.

사용 방법

REED R3000SD KIT
SD 자동 기록과 RS-232 출력

R3000SD는 설정한 샘플링 주기마다 pH·ORP 측정값을 SD 카드에 저장하고, 카드의 파일은 PC에서 Excel로 엽니다. RS-232 출력 단자에 RS-232/USB 케이블을 연결하면 터미널 프로그램에서 데이터 스트림을 받을 수 있습니다.

소프트웨어·도구하는 일
Setup ModeSd F(SD 포맷), dAtE(날짜·시각), SP-t(샘플링 주기), t-SEt(pH 수동 온도 보상) 등 설정
REC · LOG 버튼자동 기록 시작·일시정지·종료
Microsoft ExcelSD 카드 기록 파일 열기와 그래프 작성
터미널 프로그램RS-232 데이터 스트림 수신(9600 bps)

처음 연결하는 순서

순서할 일
1SET 버튼을 2초 누르고 있어 Setup Mode에 들어가 Sd F로 새 SD 카드를 포맷하고 dAtE로 날짜와 시각을 맞추세요.
2SP-t에서 샘플링 주기를 정합니다. 0초는 수동 기록 전용이고 최대 8시간 59분 59초까지 정할 수 있습니다.
3REC 버튼을 눌러 LCD에 REC가 표시되면 LOG 버튼을 눌러 자동 기록을 시작하세요.
4기록 중에는 측정값이 저장될 때마다 DATALOGGER 표시가 깜박이며, LOG 버튼으로 일시정지와 재개를 합니다.
5기록을 끝내려면 REC 버튼을 2초 동안 누르세요.
6SD 카드를 PC에 넣고 파일을 Excel로 여세요.

SD 카드는 1~16 GB의 Class 4 SDHC를 권장합니다. RS-232 데이터를 터미널 프로그램으로 받을 때는 9600 bits per second, 8 data bits, parity None, 1 stop bit로 설정하세요.

사양

측정·기록 범위와
전체 사양

항목사양
pH0.00 ~ 14.00 · ±(0.02 pH + 2 dgt) · 0.01 pH
ORP-1999 ~ 1999 mV · ±(0.5 % + 2 dgt) · 1 mV
온도 보상수동 1 ~ 100 °C · 옵션 ATC 프로브 R3000SD-ATC 0 ~ 65 °C
기록SD 카드 최대 16 GB(옵션) · 샘플링 1 s ~ 8 h 59 min 59 s · RS-232
전극 입력BNC
표시 · 기능듀얼 LCD 백라이트 · 데이터 홀드 · 최소/최대 · 실시간 시계
전원AA 6개 또는 옵션 AC 어댑터
자동 꺼짐10분 후 · 배터리 부족 표시 지원
작동 온도 · 습도0 ~ 50 °C · 10 ~ 80 %
보관 온도-10 ~ 60 °C
크기 · 무게177 × 68 × 45 mm · 489 g

활용 분야

기록이 필요한
수질 점검

  • 수질 모니터링 — 수조나 공정수의 pH와 ORP를 기록합니다.
  • 장기 관찰 — 삼각대에 고정해 시간에 따른 변화를 기록합니다.
  • 수처리 설비 — 정수와 폐수 공정의 변화를 기록합니다.
  • 온도 보상 측정 — ATC 프로브로 온도를 보정해 측정합니다.

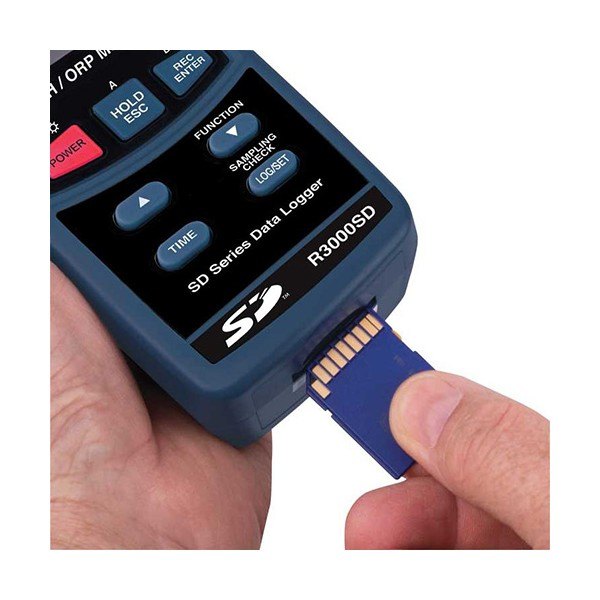

REED INSTRUMENTS R3000SD KIT - SD 카드를 본체에 꽂는 모습
SD 카드를 본체에 꽂는 모습

선택 가이드

R3000SD 구성별
모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
전극과 기록 기능을 한 세트로 쓸 때R3000SD KITpH 전극과 ORP 전극, SD 카드 기록을 갖춘 구성입니다.
시험관 속 용액을 측정할 때R3510130 mm 롱 스템 프로브가 용기 바닥까지 닿습니다.
기록 없이 pH와 mV, 온도를 간단히 볼 때R3525듀얼 LCD에 pH 또는 mV와 온도를 동시에 표시합니다.

구성·옵션

기본 구성과
선택 사양

  • 기본 — R3000SD 본체, R3000SD-PH2 pH 전극, R3000SD-ORP 전극, 소프트 케이스
  • 선택 — SD 카드(최대 16 GB), R3000SD-ATC ATC 프로브, AC 어댑터, 삼각대
