제품정보
Fluke 국내 공식 대리점

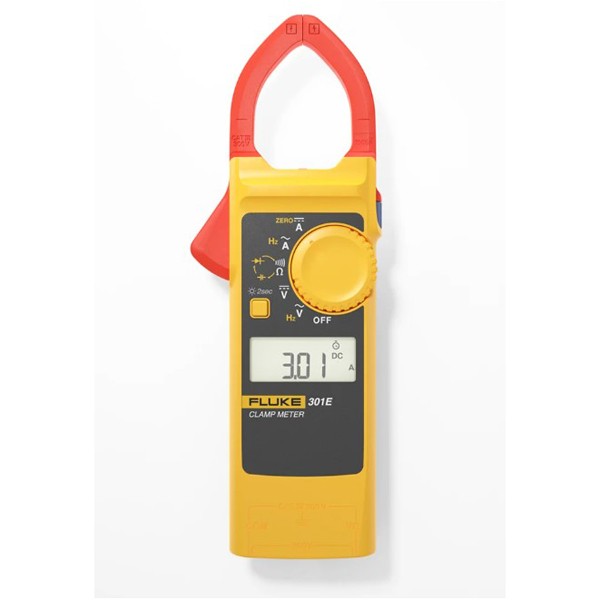

Fluke 301E는 교류·직류 1000 A를 측정하는 포켓형 클램프미터(두께 16 mm, 154 g의 소형 집게형 계측기)입니다. 작업복 주머니에서 꺼내 좁은 분전반과 직류 회로의 부하 전류를 바로 확인할 수 있습니다.
60.00 A, 600.0 A, 1000 A 세 범위의 분해능은 각각 0.01 A, 0.1 A, 1 A입니다. 집게는 34 mm까지 열리고 집게 팔이 10 × 10 mm로 얇아 좁은 분전반의 전선 사이에도 들어가며, AAA 2개로 500시간 이상 동작합니다. 이 모델은 (주)테솔이 국내에 공식 공급합니다.
특징
301E의 얇은
교류·직류 겸용 본체
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 직류 1000 A | 60.00 A, 600.0 A, 1000 A 범위로 직류 부하 전류를 읽어 배터리 설비 같은 직류 회로도 점검할 수 있습니다. |
| 교류 1000 A | 교류도 같은 세 범위로 45–400 Hz에서 측정하므로 한 본체로 교류와 직류 계통을 모두 확인합니다. |
| 얇은 집게 팔 | 열림 34 mm, 집게 팔 10 × 10 mm라 좁은 분전반 안쪽 전선에도 집게가 들어갑니다. |
| 저항·주파수·정전용량 | 60.00 kΩ 저항과 99.99 kHz 전압 주파수, 999.9 µF 정전용량까지 측정해 부품 점검을 겸합니다. |
| 20분 자동 꺼짐 | 조작이 없으면 20분 뒤 전원이 꺼져 AAA 배터리 소모를 줄입니다. |
포켓 휴대
주머니에서 꺼내
바로 측정

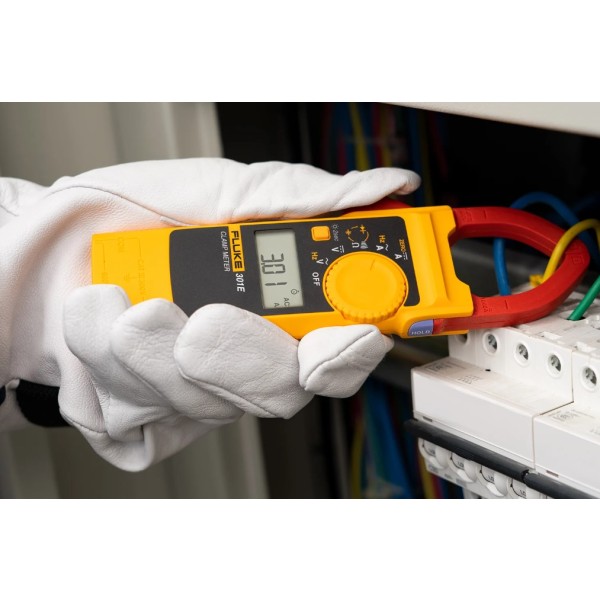

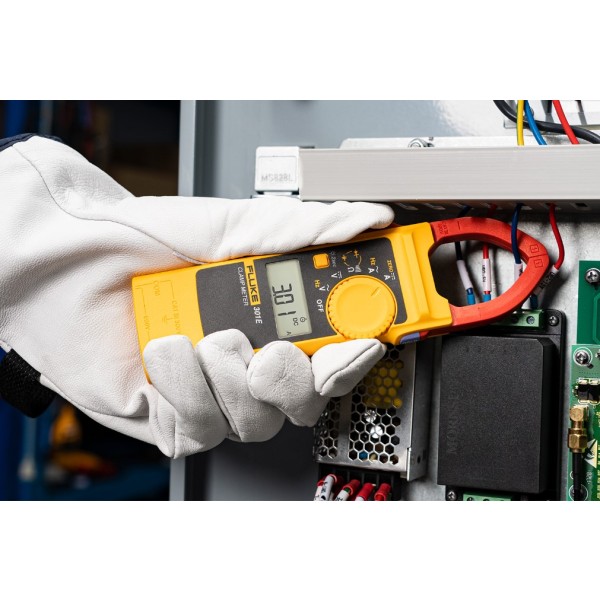

154 g 본체는 작업복 주머니에 들어가므로 순회 점검 중 필요할 때 꺼내 전선을 집게로 감싸면 됩니다. 어두운 분전반 안에서는 백라이트로 값을 읽고 데이터 홀드로 값을 고정하세요.
직류 회로와 커패시터 점검
배터리 설비 같은 직류 부하의 전류를 집게로 읽고, 정전용량(최대 999.9 µF) 기능으로 모터 기동 커패시터의 용량도 확인할 수 있습니다. 두 점검을 계측기를 바꾸지 않고 이어서 진행합니다.
안전 등급
300 V 이하 회로로
제한된 사용 범위
안전 등급은 IEC 61010-2-032 CAT III 300 V이며, 단자–접지 최대 300 V 이하 회로에서만 사용합니다. 직류 전류를 1000 A까지 측정하더라도 안전 등급은 별개이므로 인입구와 계량기 쪽 작업에는 사용하지 마세요. 판독 기준을 유지하려면 주기적으로 교정하세요. (주)테솔이 KOLAS 인정 범위 안에서 301E의 교정 방법을 안내해 드립니다.
사양
301E 교류·직류
측정 사양
| 항목 | 사양 |
|---|---|
| 교류 전류 (45–400 Hz) | 60.00 A ±(2 % + 10) · 600.0 A ±(2 % + 5) · 1000 A ±(2 % + 5) |
| 직류 전류 | 60.00 A ±(2 % + 10) · 600.0 A ±(2 % + 5) · 1000 A ±(2 % + 5) |
| 응답 방식 | True-RMS 아님 |
| 교류 · 직류 전압 | 600.0 V AC (45–400 Hz) ±(1.5 % + 5) · 600.0 V DC ±(1 % + 5) |
| 저항 · 주파수 | 600.0 Ω / 6.000 kΩ / 60.00 kΩ ±(1 % + 5) · 전압 주파수 99.99 kHz까지 ±(0.1 % + 3) |
| 정전용량 · 다이오드 | 9.999 µF ±(2 % + 5) · 99.99–999.9 µF ±(5 % + 5) · 다이오드 3.000 V ±10 % |
| 집게 | 열림 34 mm · 집게 팔 10 × 10 mm |
| 화면 · 배터리 | 6000 카운트, 초당 3회 · AAA 2개, 500시간 이상 · 20분 자동 꺼짐 |
| 안전 · 보호 등급 | IEC 61010-1, IEC 61010-2-032 CAT III 300 V (단자–접지 최대 300 V) · IP30 |
| 분해능 | 전류 0.01 A (60 A) · 0.1 A (600 A) · 1 A (1000 A) · 전압 0.1 V |
| 기능 | 연속성(도통) · 데이터 홀드 · 백라이트 |
| 크기 · 무게 · 보증 | 190 × 52 × 16 mm · 154 g · 1년 |
| 최대 차동 전압 | V/Ω–COM 간 600 V |
| 작동 · 보관 온도 | -10 ~ 50 °C · -30 ~ 60 °C |
| 작동 습도 | 비응축 · 10–30 °C 90 % RH 이하 · 30–40 °C 75 % RH 이하 · 40–50 °C 45 % RH 이하 |
| 고도 | 작동 2000 m · 보관 12000 m |
| 정확도 조건 | 18–28 °C, 상대 습도 0–75 %, 교정 후 1년 |
| 온도 계수 | 0.1 × 지정 정확도 / °C (18 °C 미만 · 28 °C 초과) |
활용 분야
좁은 분전반과
직류 부하
- 분전반 점검 — 좁은 분전반에서 회로 전류를 확인합니다.
- 직류 회로 — 배터리 설비 같은 직류 부하 전류를 확인합니다.
- 모터 점검 — 정전용량으로 기동 커패시터를 확인합니다.
- 현장 점검 — 주머니에 넣고 다니다 필요할 때 꺼내 측정합니다.
선택 가이드
301E와 비교하는
301 시리즈 클램프미터
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 직류 부하 전류도 확인해야 한다면 | 301E | 301 시리즈에서 직류 1000 A까지 측정하는 모델입니다. |
| 파형이 일그러진 교류를 True-RMS로 읽으려면 | 301C | 교류 1000 A를 True-RMS로 측정하며 132 g으로 더 가볍습니다. |
| 교류 600 A면 충분하다면 | 301B | 교류 600.0 A까지 측정하는 입문 구성이라 가벼운 점검에 맞습니다. |
| 30 mm 집게가 필요하다면 | 305 | 교류 999.9 A, 집게 30 mm, CAT IV 300 V / CAT III 600 V 구성입니다. |
301 시리즈 사양 비교
| 모델 | 교류 전류 | 직류 전류 | 응답 방식 | 집게 | 안전 등급 |
|---|---|---|---|---|---|
| 301B | 600.0 A | 없음 | True-RMS 아님 | 34 mm | CAT III 300 V |
| 301C | 1000 A | 없음 | True-RMS | 34 mm | CAT III 300 V |
| 301E | 1000 A | 1000 A | True-RMS 아님 | 34 mm | CAT III 300 V |
| 305 | 999.9 A | 없음 | True-RMS 방식 아님 | 30 mm | CAT IV 300 V / CAT III 600 V |
구성·옵션
301E 기본 구성품
| 구분 | 내용 |
|---|---|
| 본체 | Fluke 301E 교류·직류 포켓형 클램프미터 |

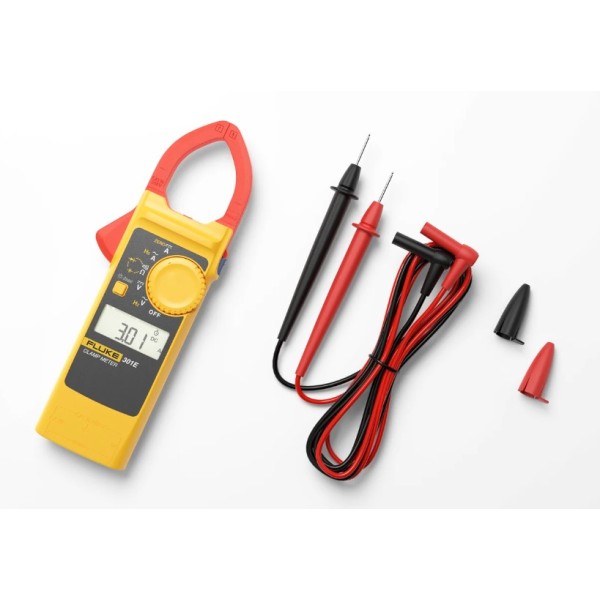

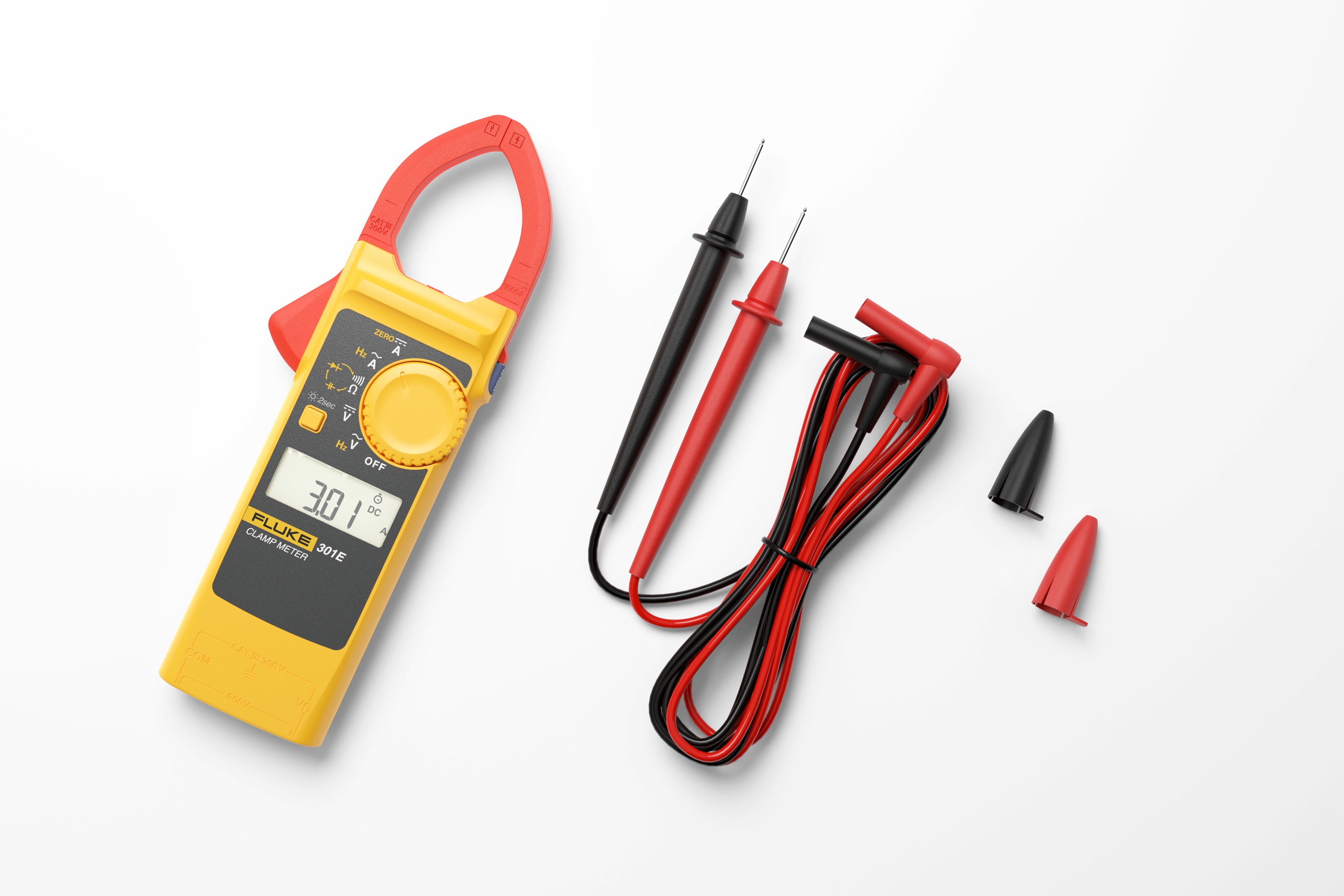

| 구성품 | 301E 클램프미터, TL75 테스트 리드, AAA 배터리 2개, 소프트 케이스 |
| 크기 · 무게 | 190 × 52 × 16 mm · 154 g |
| 보증 | 1년 |
| 안전 등급 | CAT III 300 V (단자–접지 최대 300 V) |
관련 제품
301E와 함께 보는
클램프미터
- Fluke 301B 포켓형 교류 클램프미터
- Fluke 374 FC True-RMS 교류 · 직류 클램프미터
- Fluke 375 FC True-RMS 교류 · 직류 클램프미터
Fluke 301E는 True-RMS 방식입니까?
아닙니다. 301E는 True-RMS 방식이 아니므로, 인버터 출력처럼 파형이 일그러진 부하가 많다면 301C나 325를 함께 검토하세요.
301E로 태양광 직류도 측정할 수 있습니까?
단자–접지 300 V 이하 회로에서만 사용할 수 있습니다. 직류 전류는 1000 A까지 측정하지만 안전 등급은 CAT III 300 V이므로, 태양광 어레이 전압 점검과 1500 V 계통에는 393 FC를 선택하세요.
301E 배터리는 얼마나 사용할 수 있습니까?
AAA 2개로 500시간 이상 사용할 수 있습니다. 20분 동안 조작이 없으면 전원이 자동으로 꺼집니다.
301E는 301C와 무엇이 다릅니까?
301E는 직류 1000 A까지 측정합니다. 301C는 교류를 True-RMS로 측정하는 모델이며, 무게는 132 g으로 더 가볍습니다.
301E 교정은 어떻게 의뢰합니까?
측정할 전류와 회로 전압을 알려 주시면 교정 방법을 안내해 드립니다. 교정은 (주)테솔의 KOLAS 인정 범위에 맞춰 안내합니다.
제품 사양
사양표
정확도는 18°C ~ 28°C의 작동 온도와 0% ~ 75%의 상대 습도에서 교정 후 1년 동안 지정됩니다. 정확도 사양은 다음과 같은 형식을 취합니다.
±([판독값의 %] + [최하위 자릿수]).
| 모델 | 301B | 301C | 301E | ||||||
| AC 전류 (45 ~ 400 Hz) | 범위 | 60.00A | 600.0A | 60.00A | 600.0A | 1000A | 60.00A | 600.0A | 1000A |
| 분해능 | 0.01A | 0.1A | 0.01A | 0.1A | 1A | 0.01A | 0.1A | 1A | |
| 정확도 | 2%+10 | 2%+5 | 2%+10 | 2%+5 | 2%+5 | 2%+10 | 2%+5 | 2%+5 | |
| DC 전류 | 범위 | - | - | 60.00A | 600.0A | 1000A | |||
| 분해능 | 0.01A | 0.1A | 1A | ||||||
| 정확도 | 2%+10 | 2%+5 | 2%+5 | ||||||
| AC 전압 (45 ~ 400 Hz) | 범위 | 600.0V | 600.0V | 600.0V | |||||
| 분해능 | 0.1V | 0.1V | 0.1V | ||||||
| 정확도 | 1.5%+5 | 1.5%+5 | 1.5%+5 | ||||||
| DC 전압 | 범위 | 600.0V | 600.0V | 600.0V | |||||
| 분해능 | 0.1V | 0.1V | 0.1V | ||||||
| 정확도 | 1%+5 | 1%+5 | 1%+5 | ||||||
| 저항 | 범위 | 600.0Ω 6.000kΩ 60.00kΩ | 600.0Ω 6.000kΩ 60.00kΩ | 600.0Ω 6.000kΩ 60.00kΩ | |||||
| 정확도 | 1%+5 | 1%+5 | 1%+5 | ||||||
| 전압 주파수 | 범위 | 9.999Hz 99.99Hz 999.9Hz 9.999kHz 99.99kHz | 9.999Hz 99.99Hz 999.9Hz 9.999kHz 99.99kHz | 9.999Hz 99.99Hz 999.9Hz 9.999kHz 99.99kHz | |||||
| 정확도 | 0.1%+3 | 0.1%+3 | 0.1%+3 | ||||||
| 전류 주파수 | 범위 | 45.0-400.0 Hz | 45.0-400.0 Hz | 45.0-400.0 Hz | |||||
| 정확도 | 0.1%+3 | 0.1%+3 | 0.1%+3 | ||||||
| 커패시턴스 | 범위 | 9.999uF | 99.99uF 999.9uF | 9.999uF | 99.99uF 999.9uF | 9.999uF | 99.99uF 999.9uF | ||
| 정확도 | 2%+5 | 5%+5 | 2%+5 | 5%+5 | 2%+5 | 5%+5 | |||
| 다이오드 | 범위 | 3.000v | 3.000v | 3.000v | |||||
| 정확도 | 10% | 10% | 10% | ||||||
| T-rms (실효치) | - | ● | - | ||||||
| 연속성(도통) | ● | ● | ● | ||||||
| 홀드 기능 | ● | ● | ● | ||||||
| 백라이트 | ● | ● | ● | ||||||
| 안전 등급 | CAT III 300V | CAT III 300V | CAT III 300V | ||||||
| 무게 | 132g | 132g | 154g | ||||||
| 사이즈 | 190 mm x 52 mm x 16 mm | 190 mm x 52 mm x 16 mm | 190 mm x 52 mm x 16 mm | ||||||
| 측정턱 (Jaw) 오픈 사이즈 | 34mm | 34mm | 34mm | ||||||
| 클램프 암(Arm) 사이즈 | 10mmX10mm | 10mmX10mm | 10mmX10mm | ||||||
| 배터리 | 2 x AAA | 2 x AAA | 2 x AAA | ||||||
| 보증 | 1년 | 1년 | 1년 | ||||||
일반 사양
| 터미널과 접지사이의 최대 전압 | 300 V |
| V/Ω 과 COM 단자 사이의 최대 차동전압 | 600V |
| 디스플레이 (LCD) | 6000카운트, 초당 3회 업데이트 |
| 배터리 타입 | 2 AAA, IEC LR03 |
| 배터리 수명 | 최소 500시간 이상 |
| 자동전원꺼짐 기능 | 20분 |
| 온도 | 작동 : -10 °C ~ 50 °C； |
| 보관 : -30 °C ~ 60 °C | |
| 작동습도 | 비응축(<10°C); 10°C ~ 30°C에서 ≤ 90% RH; 30°C ~ 40°C에서 ≤ 75% RH; 40°C ~ 50°C에서 ≤ 45% RH; |
| 고도 | 작동: 2000 m; 보관: 12000 m |
| 온도 계수 | 0.1 x (지정된 정확도) /°C (<18 °C or >28 °C) |
| 치수 (높이 X 너비 X 길이) | 190 mm x 52 mm x 16 mm |
| 무게 | 132 g (301E 154g) |
| 측정턱(Jaw) 오픈 사이즈 | 34mm |
| IP 등급 | IP30 |
| 안전 | IEC 61010--1, IEC61010-2-032 CAT III 300 V, 오염도 2 |
| 전자기 환경 | IEC 61326--1: 휴대용 |
