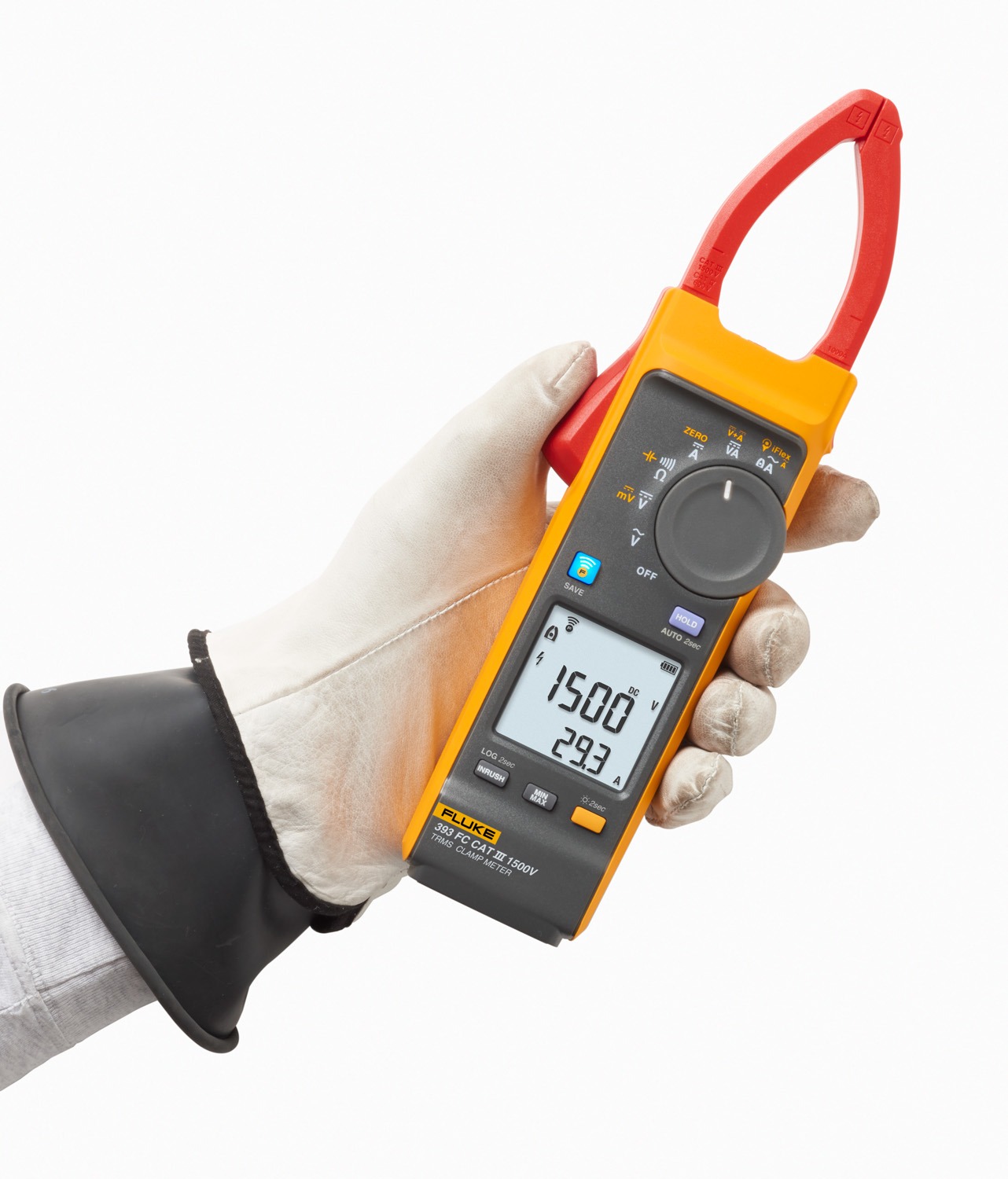

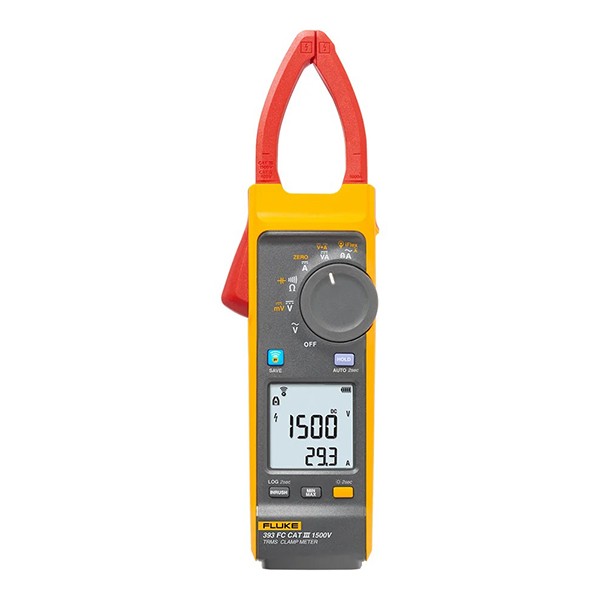

Fluke 393 FC는 직류 1500 V까지 측정하는 CAT III 1500 V True-RMS 태양광 클램프미터(Solar Clamp Meter)입니다. 얇은 집게 999.9 A와 기본 포함 iFlex 교류 2500 A, 직류 전력(kVA) 표시를 갖춰 PV 어레이와 배터리 뱅크를 점검합니다.
전압은 CAT III 1500 V 테스트 리드로, 전류는 얇은 집게로 나눠 측정하므로 비좁은 컴바이너 박스에서도 스트링 전선을 하나씩 분리해 측정할 수 있습니다. 비동작 시 IP54 등급이라 야외 점검에도 적합하며, (주)테솔이 국내에 공식 공급합니다.
특징
태양광 1500 V 회로에 맞춘 393 FC 구성
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 1500 V 직류 전압 | CAT III 1500 V 테스트 리드로 대규모 어레이의 직류 전압을 측정합니다. |
| 직류 전력 | 600 V와 1500 V 직류 전력을 kVA 단위로 표시해 어레이 출력을 현장에서 확인합니다. |
| 얇은 집게 | 비좁은 컴바이너 박스의 케이블에도 집게를 걸 수 있습니다. |

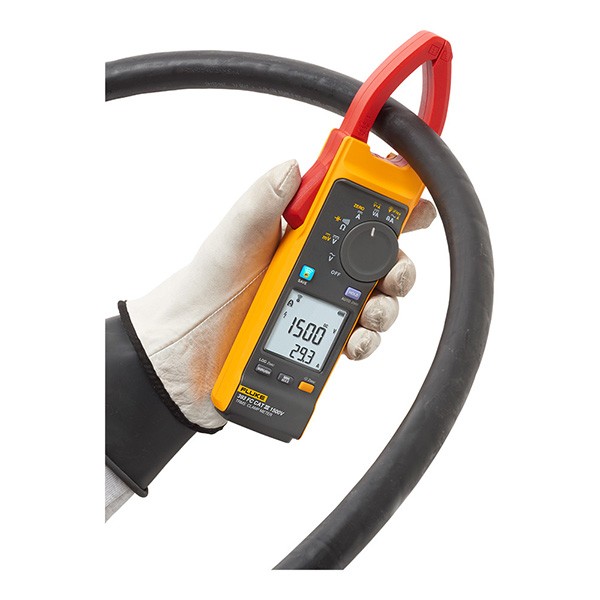

| iFlex 포함 | 좁은 공간의 굵은 케이블을 감싸 교류 2500 A까지 측정합니다. |
| ZERO 영점 조정 | 직류 전류를 측정하기 전에 ZERO로 오프셋을 보정해 정확도를 확보합니다. |
| 극성 알림과 도통 표시 | 테스트 리드를 잘못 연결하면 소리로 알리고, 밝은 녹색 빛으로 도통을 표시해 어두운 곳에서도 확인할 수 있습니다. |

측정 방법
전압과 전류의 측정 방법
전압은 리드로, 전류는 집게로

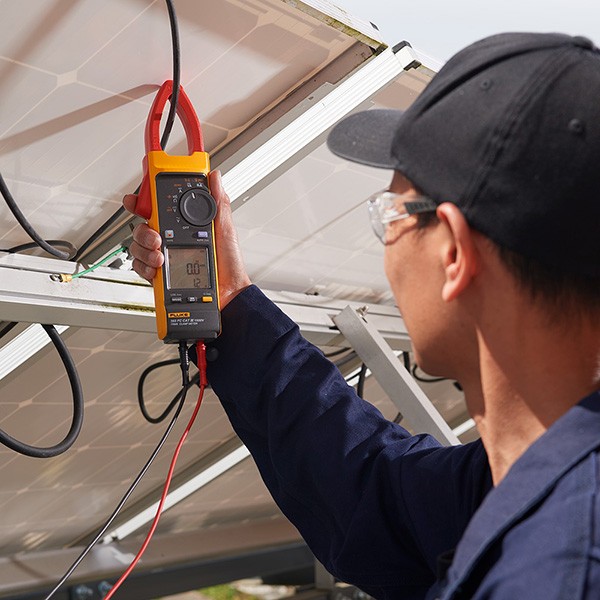

1500 V 직류 전압은 CAT III 1500 V 테스트 리드로 측정하고, 전류는 얇은 집게로 스트링 전선을 잡아 측정합니다. 직류 전류는 측정 전에 ZERO로 영점을 조정하세요. 극성이 바뀌면 소리로 알려 줍니다.
등급 확인
회로 전압에 맞는 장비 등급 선택
대규모 태양광은 1500 V 직류 회로를 다루므로 측정 장비의 등급이 회로 전압을 넘어야 합니다. 배터리 뱅크와 풍력, 전기 철도의 직류 점검에서도 회로 전압이 장비 등급 안에 드는지 먼저 확인하세요.

사양
393 FC 태양광 클램프미터 사양
| 항목 | 사양 |
|---|---|
| 교류 전류 (집게) | 999.9 A · ±(2 % + 5 digits) 10–100 Hz, ±(2.5 % + 5 digits) 100–500 Hz |
| 직류 전류 (집게) | 999.9 A · ±(2 % + 5 digits), ZERO 기능으로 오프셋 보정 시 |
| iFlex 교류 전류 | 999.9 A / 2500 A · ±(3 % + 5 digits) 10–500 Hz |
| 전압 (테스트 리드) | AC 600.0 / 1000 V ±(1 % + 5) 20–500 Hz · DC 600.0 / 1500 V ±(1 % + 5) · mV DC 500.0 mV |
| 직류 전력 | 600.0 kVA (600 V DC) ±(2 % + 2.0 kVA) · 1500 kVA (1500 V DC) ±(2 % + 20 kVA) |
| 저항 · 정전용량 · 주파수 | 600 Ω–60 kΩ ±(1 % + 5) · 100 / 1000 µF ±(1 % + 5) · 5–500 Hz ±(0.5 % + 5) |
| 집게 · 크기 · 무게 | 34 mm · 281 × 84 × 49 mm · 520 g (배터리 포함) |
| 안전 등급 | IEC 61010-2-032 / -033 CAT III 1500 V / CAT IV 600 V · 접지 대비 최대 DC 1500 V / AC 1000 V |
| 보호 등급 · 무선 | IEC 60529 IP54 (비동작 시) · Fluke Connect (2400–2483.5 MHz, < 100 mW) |
| 정확도 보증 조건 | 18–28 °C, 상대습도 0–75 %, 교정 후 1년 |
| 작동 온도 | -10 ~ +50 °C |
| 보관 온도 | -40 ~ +60 °C |
| 자동 전원 꺼짐 | 20분 |
| 배터리 | AA 2개 (IEC LR6 알카라인) |
| iFlex 위치 오차 | i2500-10: 12.7 mm ±0.5 %, 20.3 mm ±1.0 %, 35.6 mm ±2.0 % / i2500-18: 35.6 mm ±0.5 %, 50.8 mm ±1.0 %, 63.5 mm ±2.0 % |
| 보증 | 3년 |

활용 분야
직류 고전압을 다루는 현장

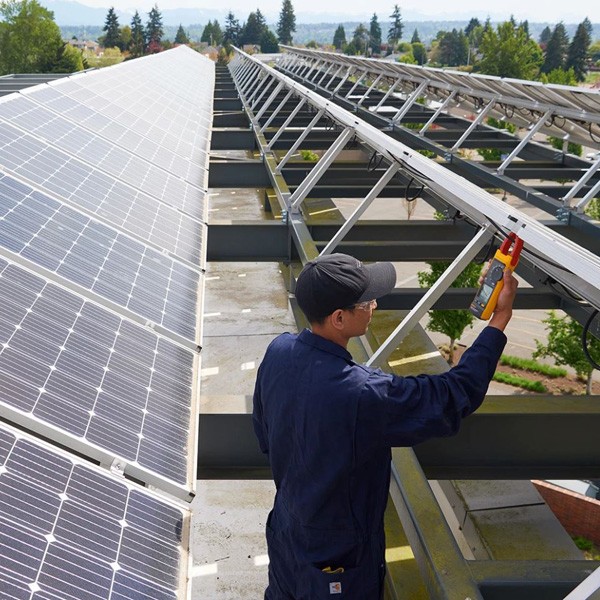

- 대규모 태양광 — 1500 V 직류 어레이의 전압과 스트링 전류를 측정합니다.
- 풍력 · 전기 철도 — 고전압 직류 환경의 전압과 전류를 측정합니다.
- 배터리 뱅크 — UPS와 데이터센터 배터리의 직류 전류와 전압을 측정합니다.
- 야외 작업 — IP54 등급으로 외부 현장의 점검에 적합합니다.

선택 가이드
393 FC와 376 FC 선택 차이
| 항목 | 393 FC | 376 FC |
|---|---|---|
| 직류 전압 | 1500 V | 1000 V |
| 안전 등급 | CAT III 1500 V / CAT IV 600 V | CAT III 1000 V / CAT IV 600 V |
| 직류 전력 | 있음 (kVA) | 없음 |
| 보호 등급 | IP54 (비동작 시) | IP30 (비동작 시) |

구성·옵션

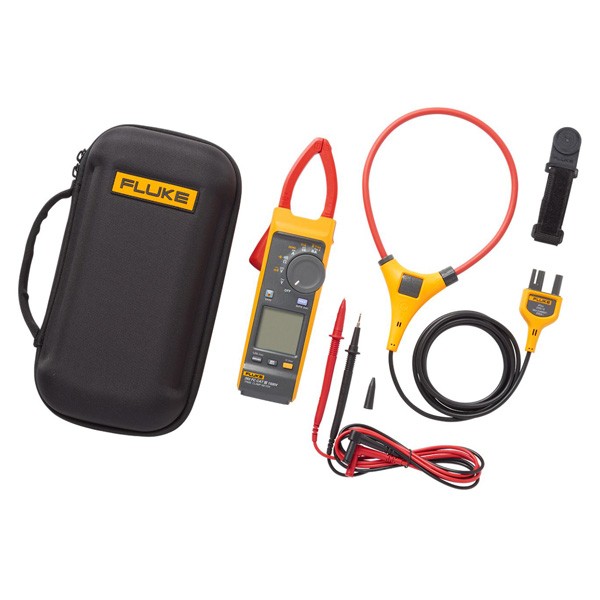

393 FC 기본 포함 구성
- 기본 포함 — Fluke 393 FC 본체(CAT III 1500 V 태양광 클램프미터)와 18인치 iFlex 플렉시블 전류 프로브(교류 2500 A).
- 기본 포함 — 테스트 리드(CAT III 1500 V 정격, 직각 플러그, 안전 마개), TPAK 자석 걸이 스트랩, 프리미엄 휴대용 케이스.
- 보증 — 3년.

관련 제품
393 FC와 비교할 클램프미터
- Fluke 374 FC True-RMS 교류 · 직류 클램프미터
- Fluke 375 FC True-RMS 교류 · 직류 클램프미터
- Fluke 376 FC True-RMS 클램프미터 (iFlex 포함)
393 FC의 집게로 1500 V를 측정할 수 있습니까?
아닙니다. 전압은 테스트 리드로 측정하고, 집게는 전류를 측정하는 데 사용합니다.
393 FC로 직류 전류를 정확하게 측정하려면 어떻게 해야 합니까?
측정 전에 ZERO 기능으로 오프셋을 보정하세요. 이 조건에서 정확도는 ±(2 % + 5 digits)입니다.
배터리 뱅크에도 사용할 수 있습니까?
네, UPS와 데이터센터 배터리 뱅크의 직류 전류와 전압을 측정할 수 있습니다. 회로 전압이 장비 등급 안에 드는지 먼저 확인하세요.

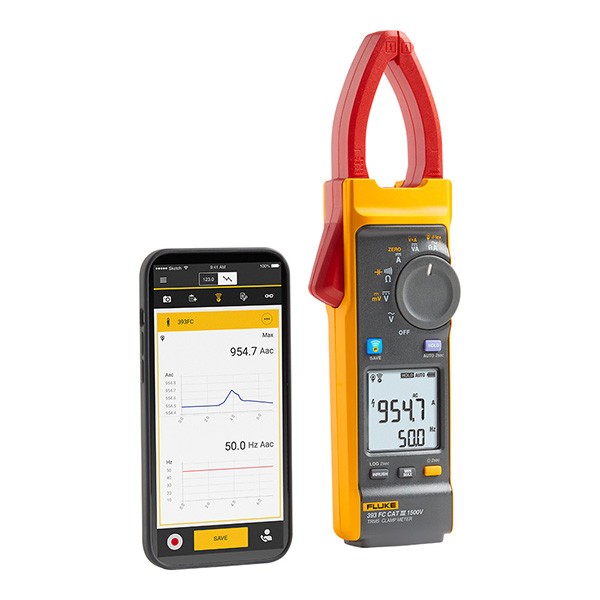

393 FC를 스마트폰과 연결할 수 있습니까?
네, Fluke Connect 앱과 연동됩니다.
393 FC는 376 FC와 무엇이 다릅니까?
393 FC는 직류 1500 V 등급과 직류 전력(kVA) 기능이 있습니다. 376 FC의 직류 전압은 1000 V까지입니다.
제품 사양
|
사양: |
|
| |
|
일반 |
|
| |
|
터미널과 접지 사이의 최대 전압 |
|
| |
|
AC |
1,000V |
|
|
|
DC |
1500V |
|
|
|
배터리 |
2AA IEC LR6 알카라인 |
|
|
|
디스플레이 |
백라이트가 포함된 듀얼 디스플레이 |
|
|
|
자동 전원 꺼짐 |
20분 |
|
|
|
전기 |
|
| |
|
정확도 |
|
| |
|
정확도는 작동 온도가 18°C-28°C이고 상대 습도가 0%-75%인 상태에서 교정한 후 1년 동안으로 지정됩니다. 정확도 사양은 다음 공식을 따릅니다. ±([판독값의%] + [최소 유효 숫자 수]) | |||
|
온도 계수 |
28°C 이상 또는 18°C 이하 각각에 대해 (0.1 x 정해진 정확도)를 더합니다. | ||
|
AC 전류
|
|
| |
|
범위 |
999.9A |
|
|
|
분해능 |
0.1A |
|
|
|
정확도 |
2% + 5자리(10Hz ~ 100Hz) |
| |
|
2.5% + 5자리(100Hz ~ 500Hz) |
| ||
|
파고율(50/60Hz) |
2.5 @600.0A |
|
|
|
3.0(500.0 A에서) |
|
| |
|
1.42(999.9 A에서) |
|
| |
|
2% 추가(C.F.)가 >2 |
|
| |
|
AC 전류: 플렉시블 전류 프로브
|
|
| |
|
범위 |
999.9A |
|
|
|
2500A |
|
| |
|
분해능 |
0.1A(≤999.9A) |
|
|
|
1A(≤2500A) |
|
| |
|
정확도 |
3% 5자리(10Hz~500Hz) |
| |
|
파고율(50/60Hz) |
2.5 @1400 A |
|
|
|
3.0(1100 A에서) |
|
| |
|
1.42(2500 A에서) |
|
| |
|
2% 추가(C.F.)가 >2 |
|
| |
|
위치 감도 |
|
| |
| |||
|
최적과의 거리
|
i2500-10 Flex
|
i2500-18 Flex
|
오차
|
|
A |
0.5인치(12.7mm) |
1.4인치(35.6mm) |
±0.5 % |
|
B |
0.8인치(20.3mm) |
2.0인치(50.8mm) |
±1.0 % |
|
C |
1.4인치(35.6mm) |
2.5인치(63.5mm) |
±2.0 % |
|
측정 불확실성은 중앙의 기본 도체가 최적의 위치에 있고, 외부 전기장 또는 자기장이 없으며, 작동 온도 범위 내에 있다고 가정합니다. | |||
|
|
| ||
|
DC 전류
|
|
| |
|
범위 |
999.9A |
|
|
|
분해능 |
0.1A |
|
|
|
정확도 |
2 % RD ±5자리[1] |
|
|
|
[1]0을 사용할 때(B) 오프셋을 보상하는 기능. | |||
|
AC 전압
|
|
| |
|
범위 |
600.0V |
|
|
|
1,000V |
|
| |
|
분해능 |
0.1V(≤600.0V) |
|
|
|
1V(≤1000V) |
|
| |
|
정확도 |
1% RD + 5자리(20Hz ~ 500Hz) |
| |
|
DC 전압
|
|
| |
|
범위 |
600.0V |
|
|
|
1500V |
|
| |
|
분해능 |
0.1V(≤600.0V) |
|
|
|
1V(≤1500V) |
|
| |
|
정확도 |
1% RD ±5자리 |
|
|
|
mV DC
|
|
| |
|
범위 |
500.0mV |
|
|
|
분해능 |
0.1mV |
|
|
|
정확도 |
1% RD ±5자리 |
|
|
|
전류 주파수
|
|
| |
|
범위 |
5.0Hz~500.0Hz |
|
|
|
분해능 |
0.1Hz |
|
|
|
정확도 |
0.5% RD ±5자리 |
|
|
|
트리거 레벨 |
5Hz~10Hz, ≥10A |
|
|
|
10Hz~100Hz, ≥5A |
|
| |
|
100Hz~500Hz, ≥10A |
|
| |
|
전류 주파수: 플렉시블 전류 프로브
|
|
| |
|
범위 |
5.0Hz~500.0Hz |
|
|
|
분해능 |
0.1Hz |
|
|
|
정확도 |
0.5% RD ±5자리 |
|
|
|
트리거 레벨 |
5Hz~20Hz, ≥25A |
|
|
|
20Hz~100Hz, ≥20A |
|
| |
|
100Hz~500Hz, ≥25A |
|
| |
|
전압 주파수
|
|
| |
|
범위 |
5.0Hz~500.0Hz |
|
|
|
분해능 |
0.1Hz |
|
|
|
정확도 |
0.5% RD ±5자리 |
|
|
|
트리거 레벨 |
5Hz ~ 20Hz, 5V 이상 |
|
|
|
20Hz ~ 100Hz, 5V 이상 |
|
| |
|
100Hz ~ 500Hz, 10V 이상 |
|
| |
|
DC 전원
|
|
| |
|
범위 |
600.0kVA(600.0V dc 범위) |
|
|
|
1,500kVA(1,500V DC 범위) |
|
| |
|
분해능 |
0.1kVA |
|
|
|
1kVA |
|
| |
|
정확도 |
2% RD + 2.0kVA |
|
|
|
2% RD + 20kVA |
|
| |
|
저항
|
|
| |
|
범위 |
600.0Ω |
|
|
|
6000Ω |
|
| |
|
60.00kΩ |
|
| |
|
분해능 |
0.1Ω(≤600.0Ω) |
|
|
|
1Ω(≤6000Ω) |
|
| |
|
0.01kΩ(≤60.00kΩ) |
|
| |
|
정확도 |
1% RD ±5자리 |
|
|
|
정전 용량
|
|
| |
|
범위 |
100.0μF |
|
|
|
1000μF |
|
| |
|
분해능 |
0.1μF(≤100.0μF) |
|
|
|
1μF(≤1000μF) |
|
| |
|
정확도 |
1% RD ±5자리 |
|
|
|
돌입 트리거 레벨 |
5A |
|
|
|
기계적
|
|
| |
|
크기(LxWxH) |
281 mm x 84 mm x 49 mm |
|
|
|
무게(배터리 포함) |
520g |
|
|
|
측정집게 입구 |
34mm |
|
|
|
플렉시블 전류 프로브 지름 |
7.5mm |
|
|
|
플렉시블 전류 프로브 케이블 길이 |
|
| |
|
(전기 도체 방향) |
1.8m |
|
|
|
작업 환경
|
|
| |
|
작동 온도 |
-10°C~50°C |
|
|
|
보관 시 온도 |
-40°C~60°C |
|
|
|
작동 시 습도 |
비응축(<10°C) |
|
|
|
≤90% RH(10°C~30°C에서) |
|
| |
|
≤75% RH(30°C~40°C에서) |
|
| |
|
≤45% RH(40°C~50°C에서) |
|
| |
|
작동 고도 |
2000m |
|
|
|
보관 시 고도 |
12,000m |
|
|
|
IP(Ingress Protection) 등급 |
IEC 60529: IP54 비 작동 |
|
|
|
전자기파 적합성(EMC) |
|
| |
|
국제 |
IEC 61326-1: 휴대용 전자파 환경 IEC 61326-2-2 CISPR 11: Group 1, Class A | ||
|
그룹 1: 장비는 자체 내부 기능에 필요한, 전도적으로 커플링된 무선 주파수 에너지를 의도적으로 생성 및/또는 사용합니다. | |||
|
Class A: 장비는 가정용 이외의 모든 시설에서 사용하기 적합하며 가정용으로 사용되는 건물에 제공하는 저전압 전원 공급 네트워크에 직접 연결된 장비에도 적합합니다. 전도 및 방사 방해로 인해 다른 환경에서 전자기 호환성을 확보하는데 잠재적 어려움이 있을 수 있습니다. | |||
|
주의: 이 장비는 거주 환경에서는 사용할 수 없으며 이러한 환경에서의 주파수 수신에 대한 적절한 보호를 제공하지 않을 수 있습니다. | |||
|
대한민국(KCC) |
Class A 장비(산업용 방송/통신 장비) | ||
|
Class A: 장비는 산업용 전자기파 장비에 대한 요구 사항을 충족하며 판매자 또는 사용자는 이를 주의해야 합니다. 본 장비는 기업 환경 용도이며 가정에서는 사용할 수 없습니다. | |||
|
미국(FCC) |
47 CFR 15 subpart B. 이 제품은 15.103항에 따라 면제 장치로 간주합니다. | ||
|
안전
|
|
| |
|
일반 |
IEC 61010-1: 오염도 2 |
| |
|
측정 |
IEC 61010-2-032: CAT III 1500V / CAT IV 600V |
| |
|
IEC 61010-2-033: CAT III 1500V / CAT IV 600V |
| ||
|
무선 라디오
|
|
| |
|
라디오 주파수 인증 |
FCC ID: T68-FBLE, IC: 6627A-FBLE |
| |
|
무선 라디오 주파수 범위 |
2400MHz~2483.5MHz |
|
|
|
출력 전압 |
<100mW |
|
|
|
간소화된 EU 적합성 선언서 |
|
| |
|
이로써 Fluke는 이 제품에 포함된 무선 장비가 2014/53/EU 지침에 적합함을 선언합니다. | |||
|
EU 선언문의 전문은 다음 인터넷 주소에서 확인하실 수 있습니다: |
www.fluke.com/en-us/declaration-of-conformity |
| |
