ISO 14644-1 클린룸 측정 위치 수와 시료량 계산
ISO 14644-1:2015에서 클린룸 측정 위치 수는 면적의 제곱근이 아니라 부속서 A의 면적 표로 정하고, 위치당 시료량은 등급 한계값에서 계산합니다. 클린룸을 분류하거나 재분류하는 시험을 계획할 때 가장 먼저 정할 것도 이 두 가지, 곧 몇 곳에서 얼마나 많은 공기를 흡입해 잴지입니다. 1999년판 기준으로 만든 계획서를 그대로 쓰면 위치 수부터 모자랄 수 있습니다.
위치 수
측정 위치 수, 표 A.1에서 면적 구간 찾기
ISO 14644-1:2015는 면적별 최소 측정 위치 수를 부속서 A의 표 A.1에 정해 두었습니다. 면적 칸은 '○ m² 이하' 식의 구간으로 되어 있으므로, 실제 면적이 들어가는 구간의 값을 그대로 적용합니다.
표의 값은 그만큼 측정했을 때 클린룸 면적의 90 % 이상이 등급 한계를 넘지 않는다는 것을 95 % 이상의 신뢰로 보여 줄 수 있도록 계산된 숫자입니다. 그러니 어디까지나 최소 개수이고, 오염 위험이 큰 지점이 있다면 위치를 더 늘려도 됩니다.
| 면적 | 최소 위치 수 | 확인한 자료 |
|---|---|---|
| 2 m² 이하 | 1 | 표 A.1 첫 행 |
| 15.83 m² | 6 | 공개 적용 사례 |
| 56.2 m² | 12 | 공개 적용 사례 |
| 1,000 m² 이하 | 27 | 표 A.1 마지막 행 |
표 A.1의 면적 구간은 2 m²부터 1,000 m²까지 이어지고, 최소 위치 수는 1곳에서 27곳까지 늘어납니다. 위 표에는 공개 자료로 확인한 값만 옮겼습니다. 실제 계획서에는 구입한 표준 원문의 표 A.1에서 해당 면적 구간을 찾아 적으세요.
1999년판 √A 계산, 아직 쓰고 있나요?
1999년판은 면적의 제곱근을 올림해 위치 수를 정했습니다. 2015년판은 이를 표로 바꿨고, 그 결과 같은 방이라도 위치 수가 늘어나는 경우가 많습니다. 56.2 m²의 방은 1999년판으로는 √56.2 ≈ 7.50을 올림해 8곳이었지만, 2015년판 표 A.1을 적용한 공개 사례에서는 12곳이 됩니다. 15.83 m² 공간도 √15.83 ≈ 3.98에서 나온 4곳이 표로는 6곳이 됩니다.
대면적
1,000 m²가 넘으면 식으로 계산
면적이 1,000 m²를 넘으면 면적을 1,000으로 나눈 값에 27을 곱하고 올림한 수가 최소 위치 수입니다.
1,500 m²의 조립 구역이라면 27 × 1,500 ÷ 1,000 = 40.5이고, 올림해 41곳이 됩니다. 위치가 이만큼 많아지면 측정 시간과 이동 동선이 일정의 상당 부분을 차지합니다. 계수기 대수와 위치당 측정 시간을 함께 놓고 일정을 짜세요.
위치 배치, 비슷한 면적의 구역마다 한 곳
2015년판은 클린룸을 위치 수만큼 면적이 거의 같은 구역으로 나누고, 구역마다 그 구역을 대표하는 지점 한 곳을 측정 위치로 두게 합니다.

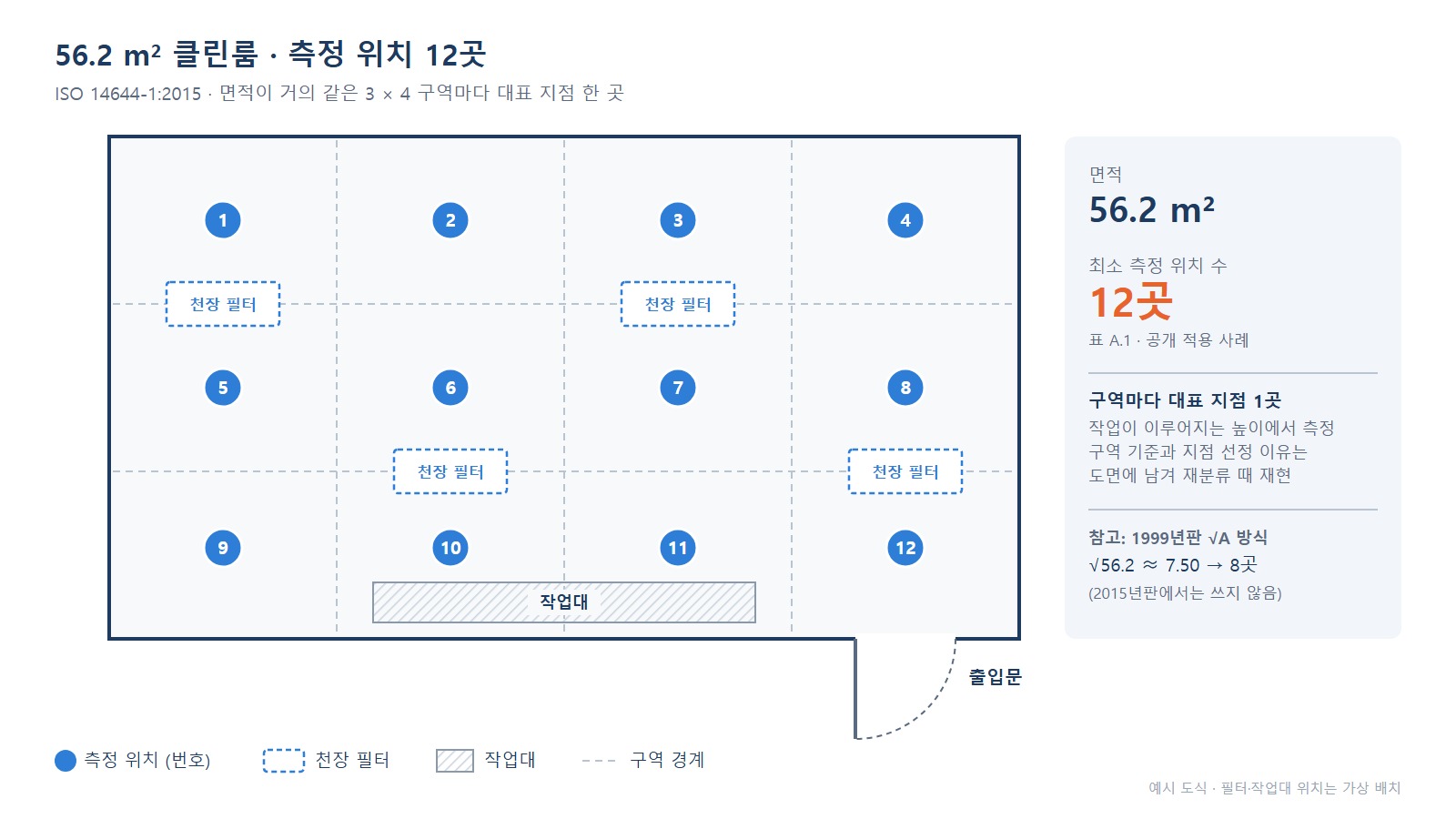

56.2 m² 방에 12곳이 필요하다면 바닥을 열두 개의 비슷한 구역으로 나누고, 구역마다 작업이 이루어지는 높이에서 대표 지점을 고릅니다. 구역을 어떻게 나눴는지, 왜 그 지점을 골랐는지를 도면에 남겨 두면 다음 재분류 때 같은 위치를 그대로 재현할 수 있습니다.
위치당 시료량, 어떤 입자 크기로 계산할까요?
위치당 최소 시료량은 분류에 쓰는 가장 큰 입자 크기의 한계값에서 입자 20개가 검출될 만큼의 부피입니다. 다만 2 L, 1분보다 적게 잡을 수는 없습니다.
식으로는 시료량(L) = 20 ÷ 한계 농도(개/m³) × 1,000입니다. 한계 농도가 낮을수록 시료량이 커지기 때문에 가장 큰 입자 크기를 기준으로 삼습니다. 계산값이 2 L보다 작으면 2 L를, 측정 시간이 1분보다 짧으면 1분을 적용합니다.
| 등급·입자 크기 | 한계(개/m³) | 계산 시료량 | 적용 |
|---|---|---|---|
| ISO 5, ≥0.5 µm | 3,520 | 5.68 L | 5.68 L |
| ISO 7, ≥5 µm | 2,930 | 6.83 L | 6.83 L |
| ISO 7, ≥0.5 µm | 352,000 | 0.057 L | 2 L |
| ISO 8, ≥5 µm | 29,300 | 0.68 L | 2 L |

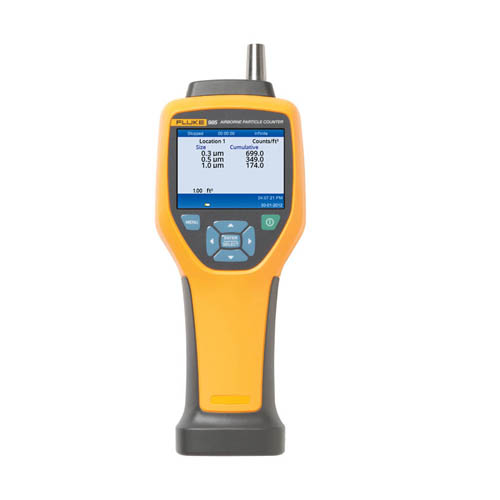

측정 시간은 시료량을 계수기의 흡입 유량으로 나눈 값입니다. 유량 2.83 L/min 계수기라면 ISO 5 기준 5.68 L에 약 2분, ISO 7의 5 µm 기준 6.83 L에 약 2.4분이 걸립니다. 28.3 L/min 계수기에서는 어느 경우든 1분 하한이 측정 시간을 정합니다.
판정, 한 곳도 빠짐없이 통과해야
2015년판은 측정 위치를 하나씩 따로 평가합니다. 모든 위치의 농도가 등급 한계 이하여야 그 클린룸이 등급을 충족합니다.
한 위치에서 여러 번 측정했다면 그 위치의 평균을 한계와 비교하고, 입자 크기별로도 따로 판정합니다. 한계값은 표준의 표 1에 있으며, 자주 쓰는 등급만 추리면 다음과 같습니다.
| 등급 | ≥0.5 µm(개/m³) | ≥5 µm(개/m³) |
|---|---|---|
| ISO 5 | 3,520 | 분류에 부적합(M 기술자) |
| ISO 7 | 352,000 | 2,930 |
| ISO 8 | 3,520,000 | 29,300 |
측정 계획서에 적어 둘 항목
면적에서 판정까지의 계산 근거를 계획서에 미리 적어 두면, 시험 당일 위치나 시료량을 두고 판단이 흔들리지 않습니다.
- 클린룸 면적과 목표 등급, 상태(완공·비가동·가동), 분류할 입자 크기를 적습니다.
- 표 A.1 또는 1,000 m² 초과 식으로 최소 위치 수를 정합니다.
- 구역 분할 도면과 위치별 대표 지점, 측정 높이를 그립니다.
- 가장 큰 입자 크기의 한계로 위치당 시료량과 측정 시간을 계산합니다.
- 계수기 모델과 유량, 교정 유효 기간을 기록합니다.
- 위치별 판정 방법과 기준 초과 시 처리 절차를 정합니다.
