Haier Biomedical HYC-1100C 크로마토그래피 냉장고

Haier Biomedical HYC-1100C 크로마토그래피 냉장고

MODEL
HYC-1100C
브랜드
Haier Biomedical
제품 자료
제품문의 구매하기

냉장실 안에서 분석 장비를
가동하는 크로마토그래피 냉장고

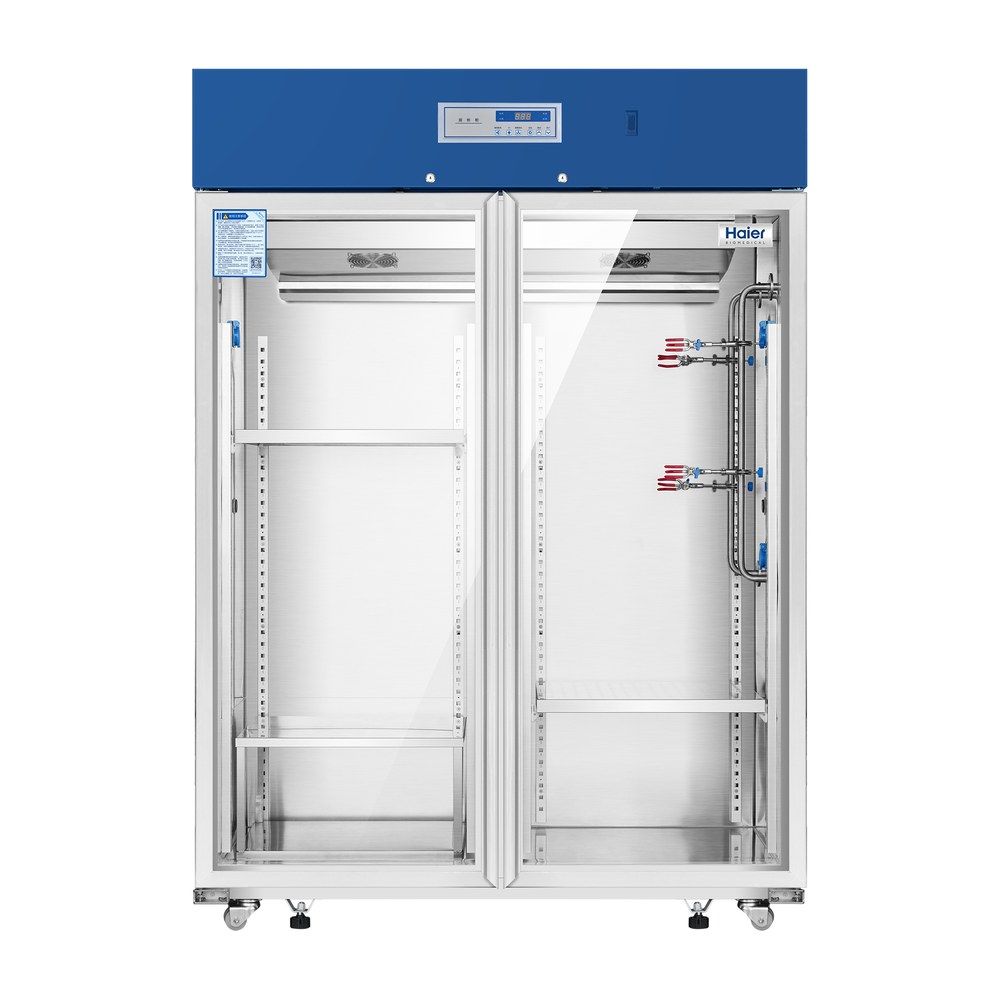

Haier Biomedical HYC-1100C 크로마토그래피 냉장고

견적 받기

Haier Biomedical HYC-1100C는 1100 L급 크로마토그래피 냉장고(Chromatography Refrigerator, 컬럼 보관 겸 분석용 저온실)입니다. 시료와 컬럼을 2~8 °C 냉장실에 둔 채 분석 장비를 그대로 가동합니다. 내부 방수 콘센트와 지지 프레임, 양쪽 포트홀 덕분에 생화학 분석 장비를 챔버 안에 설치할 수 있습니다.

챔버 안의 교반기와 진탕기는 방수 콘센트에서 전원을 받습니다. 주변 25 °C에서 6 °C까지 냉각하는 데는 약 50분이 걸리고, 스테인리스 내벽은 닦기 쉬우며 UV 램프로 챔버를 살균할 수 있습니다. 이 크로마토그래피 냉장고는 (주)테솔이 국내에 공식 공급합니다.

1100 L

분석 장비를 넣는 냉장실 용량

2개

좌우 측면에 하나씩 둔 포트홀

28 kg

조절 선반 한 단의 최대 하중

24시간

백업 배터리 지속 시간

특징

분석 장비를 위한
냉장실 구조

핵심 특징현장에서 달라지는 점
내부 방수 콘센트교반기와 진탕기를 냉장실 안에서 가동하므로 시료를 실온으로 꺼내 옮기는 단계가 사라집니다.
지지 프레임과 클램프 2세트컬럼과 장비를 단단히 고정하므로 작업할 때마다 챔버 안 장비 배치를 새로 잡을 필요가 없습니다.
UV 램프챔버 내부를 살균할 수 있어 시료와 시약을 바꿀 때 위생 관리가 쉬워집니다.
스테인리스 내벽과 타공 선반부식에 강하고 닦기 쉬워 시약을 흘려도 바로 닦아 낼 수 있으며, 타공 선반은 높이를 옮길 수 있습니다.
이중 강화유리 도어와 가열 히터주변 32 °C, 상대습도 80% 조건에서도 결로가 맺히지 않아 도어를 열지 않고 장비 상태를 확인할 수 있습니다.
기동 지연과 화면 설정 보호전원이 순간 끊겼다 복구될 때 압축기를 보호하고, 설정값이 실수로 바뀌는 일을 막습니다.

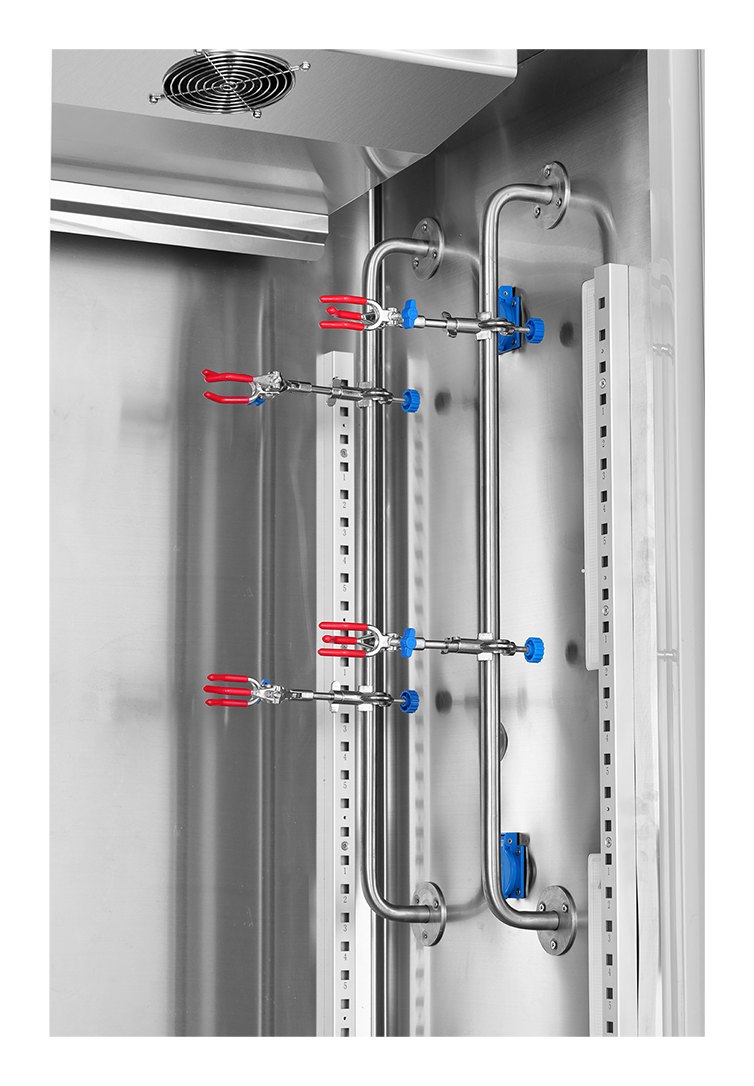

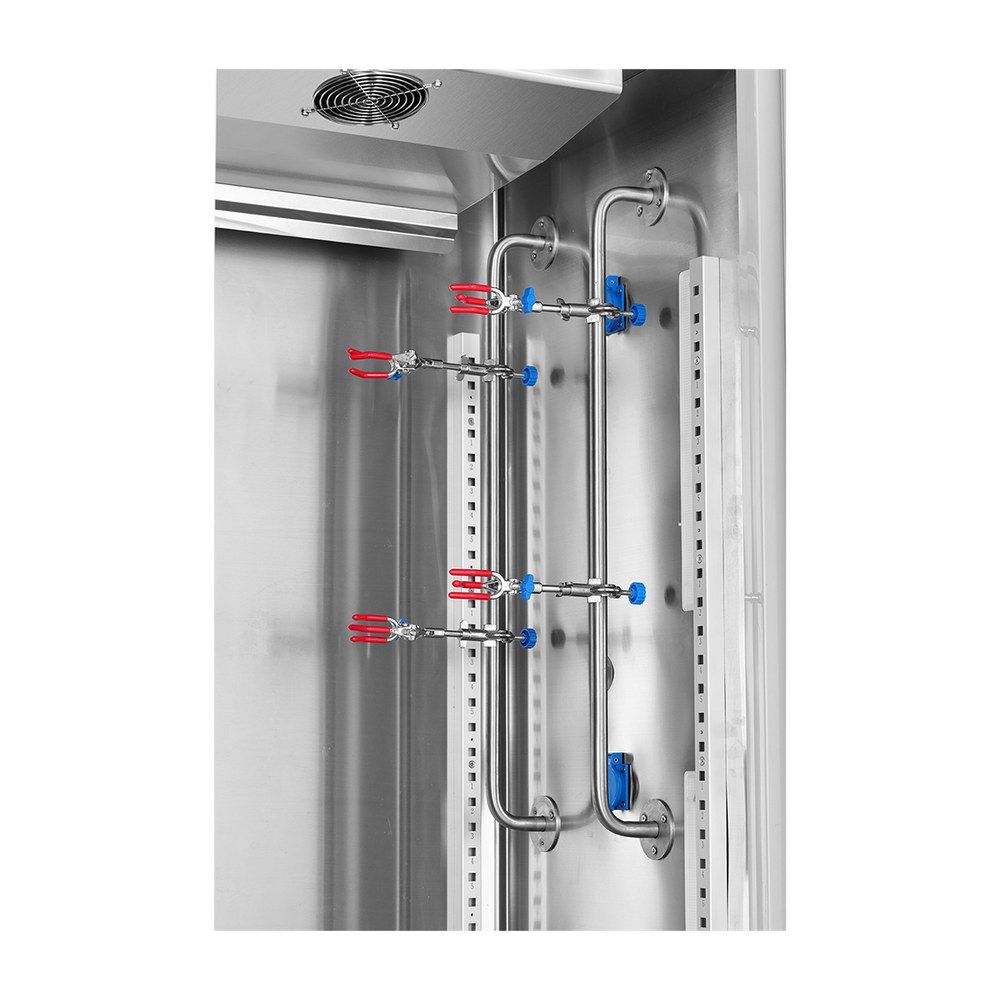

Haier Biomedical HYC-1100C 크로마토그래피 냉장고 - 챔버 측벽의 컬럼 고정 프레임과 배관 클램프 확대

컬럼 고정 프레임과 배관 클램프

챔버 측벽의 지지 프레임에 컬럼을 고정하고, 클램프 2세트로 배관을 잡아 줍니다.

내부 배치

프레임과 선반의
배치 설계

내부 치수는 1,315 × 570 × 1,525 mm이고, 지지 프레임 1개와 높이 조절 선반 2단으로 구성합니다. 선반 한 단에는 28 kg까지 올릴 수 있으므로, 컬럼과 펌프를 함께 올린다면 합산 무게를 먼저 계산해 선반에 나누세요.

  • 전원 계획 — 냉장고 자체의 소비전력은 600 W, 정격 전류는 2.7 A입니다. 챔버 안에서 가동할 장비의 전력을 더해 콘센트 회로 용량을 정하세요.
  • 케이블 인출 — 좌우 측면 포트홀 각 1개로 문을 닫은 채 케이블과 튜브를 외부 장비에 연결합니다.

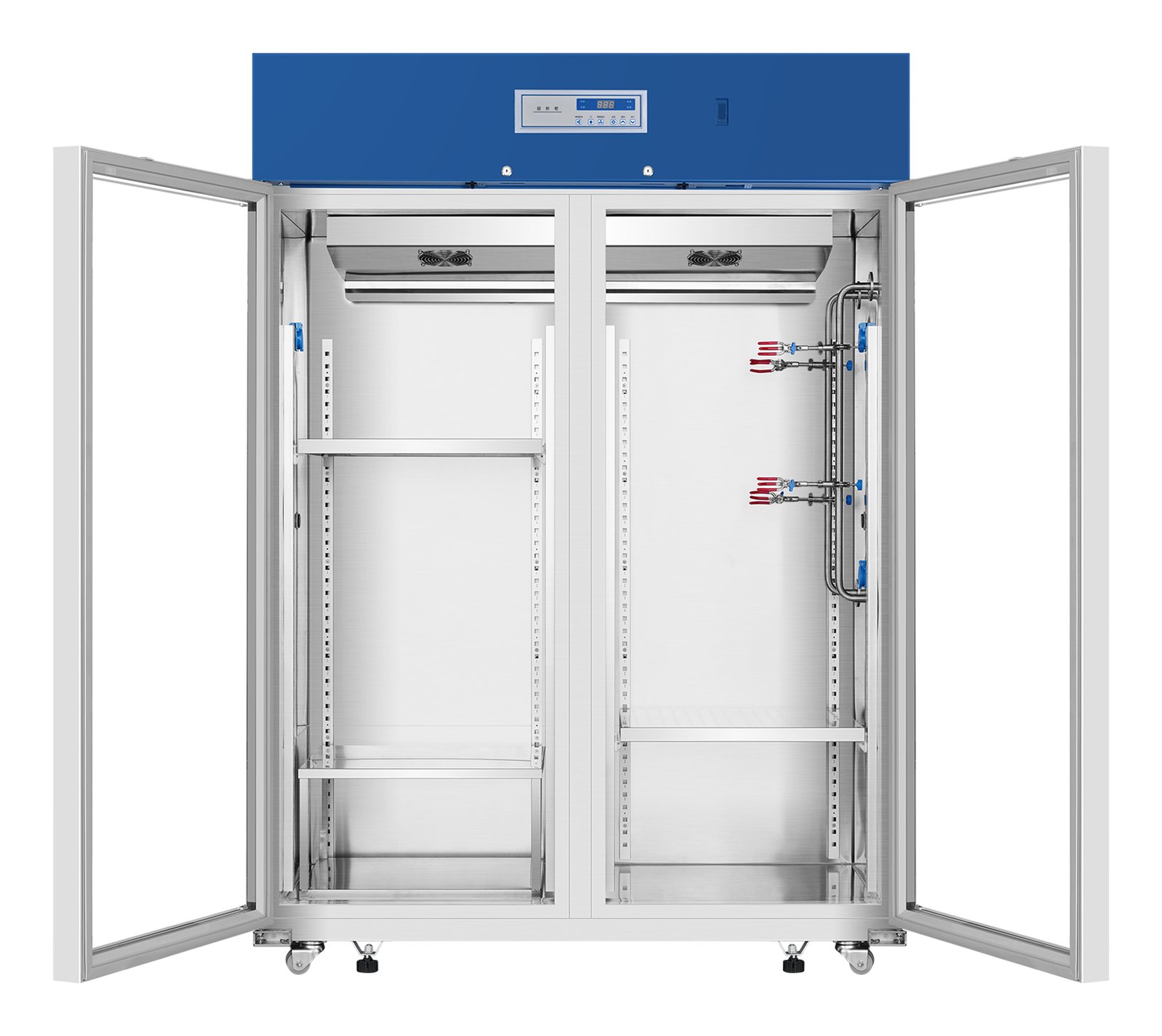

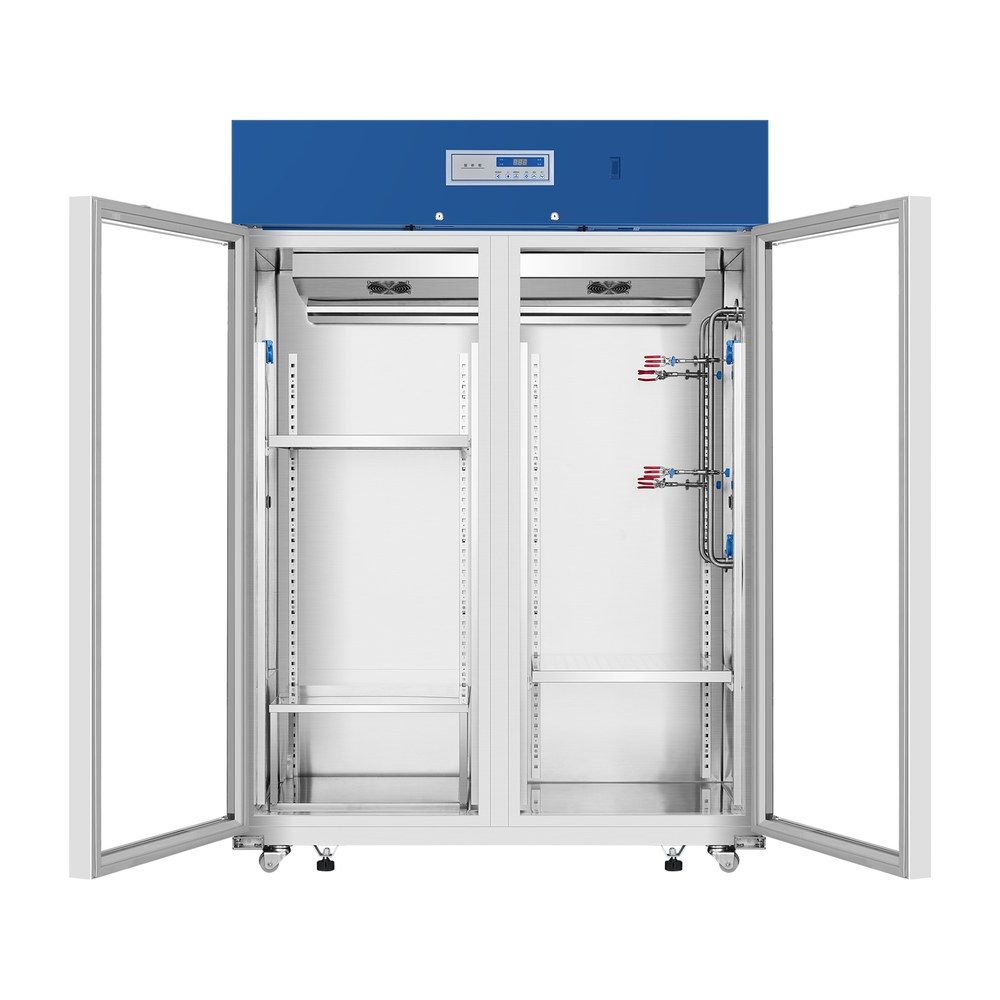

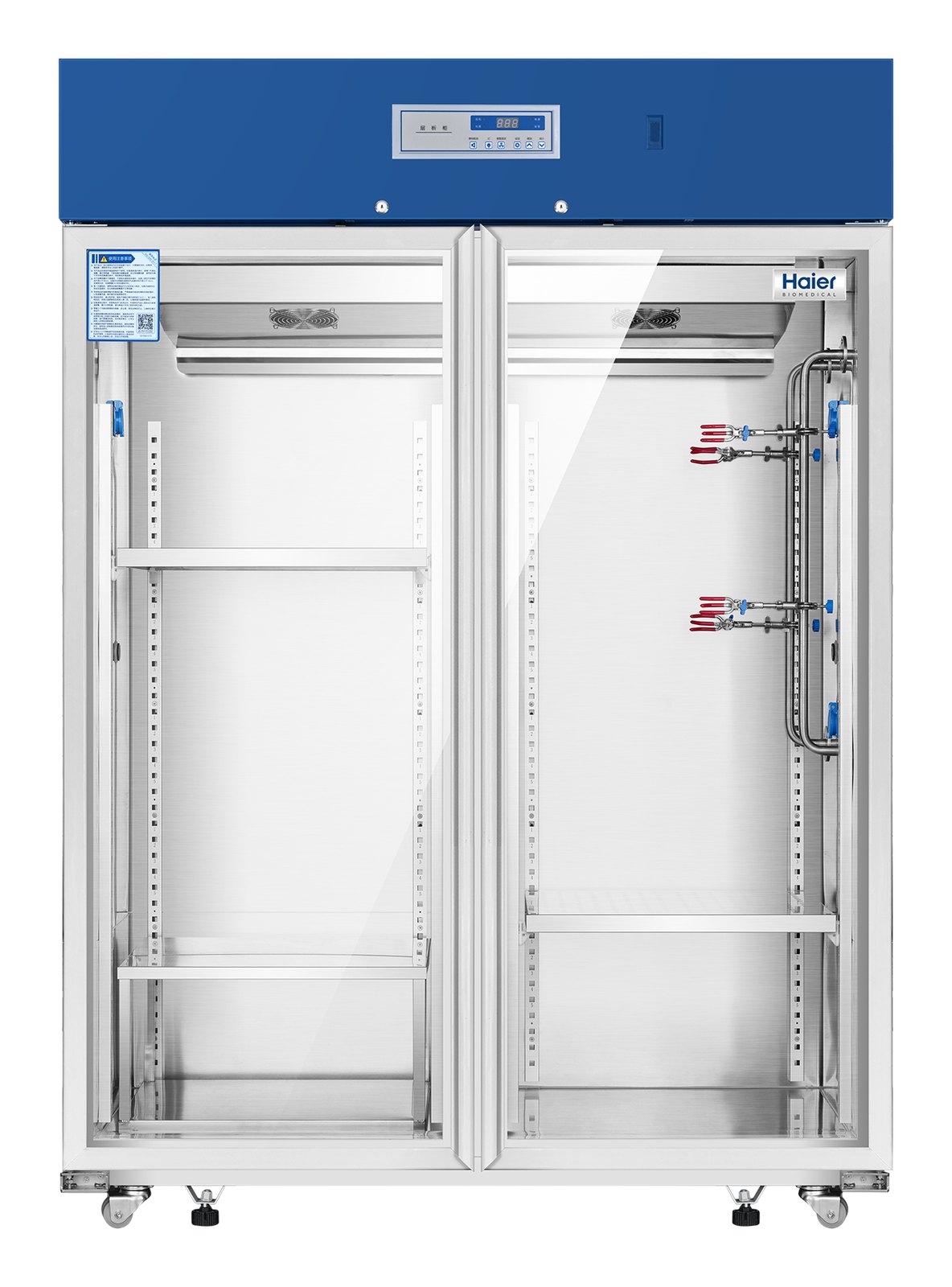

Haier Biomedical HYC-1100C 크로마토그래피 냉장고 - 양문을 열어 챔버와 컬럼 지지 프레임이 보이는 본체

프레임에 컬럼을 고정한 선반 배치

지지 프레임에 컬럼을 클램프로 고정하고, 조절 선반 2단에는 교반기와 시약 용기를 나눠 올리는 배치입니다. 선반 높이는 장비 높이에 맞춰 옮기고, 케이블은 측면 포트홀 쪽으로 모아 내보냅니다.

냉각과 승온

냉각과 승온
소요 시간

가동을 시작할 때는 냉각 시간을, 설정 범위 상한까지 오르는 시간을 따질 때는 승온 시간을 기준으로 작업 계획을 세우세요. 주변 25 °C에서 6 °C까지는 약 50분, 5 °C에서 8 °C까지 오르는 데는 약 10분이 걸립니다.

내부 온도 균일도는 ±2 °C, 내부 온도 정확도는 0.1 °C입니다. 정전이 나도 백업 배터리가 24시간 동작하므로 분석 도중에도 경보를 놓치지 않습니다.

더 알아보기 · 토요일 새벽 온도 일탈, 출하 판정까지 다섯 단계

사양

1100 L
크로마토그래피 냉장고 사양

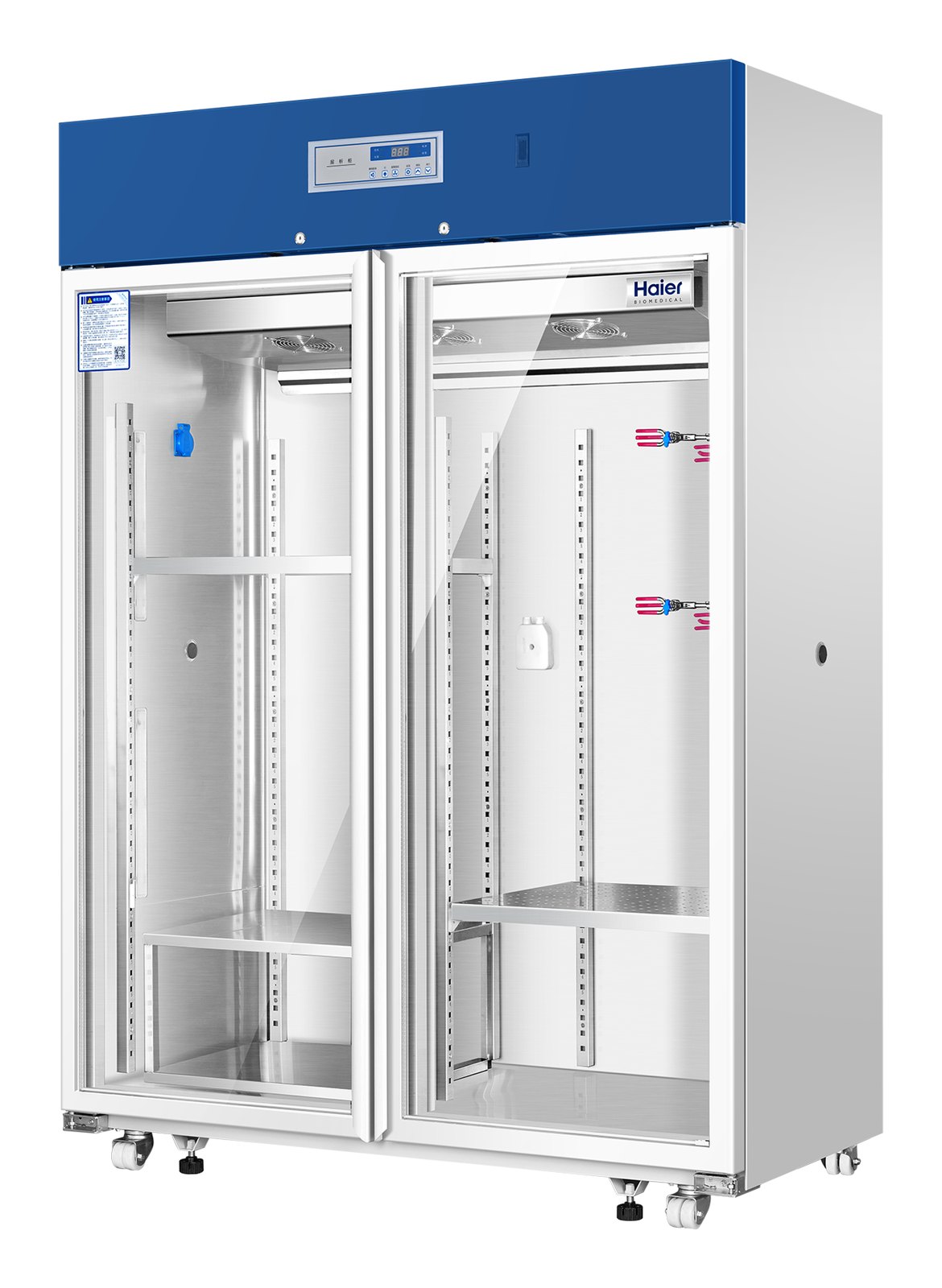

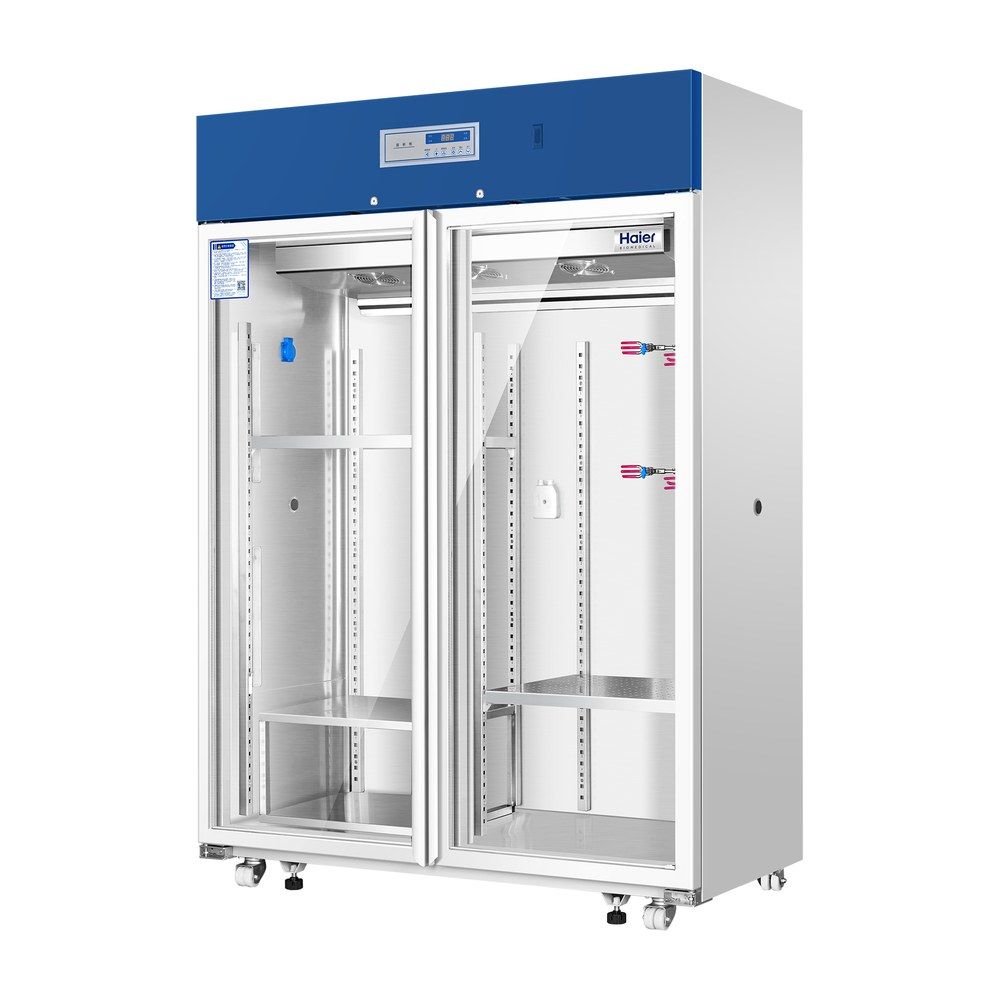

Haier Biomedical HYC-1100C 크로마토그래피 냉장고 - 본체 사선 외관

사선에서 본 HYC-1100C

외형 치수는 1,420 × 630 × 1,980 mm, 순중량은 340 kg입니다. 캐스터 4개와 조절 발 2개로 위치를 잡고 고정합니다.

항목사양
형태직립형 이중 유리문
유효 용량1100 L (38.8 cu ft)
온도 설정 범위2 ~ 8 °C
온도 균일도 / 내부 온도 정확도±2 °C / 0.1 °C
냉각 방식 / 성에 제거강제 순환 냉각(Forced Air Cooling) / 자동 제상
냉각 시간 (주변 25 °C → 6 °C)약 50분
승온 시간 (5 °C → 8 °C)약 10분
냉매R290 (90 g), 지구온난화지수(GWP) 3
기후 등급N (주변 온도 16 ~ 32 °C)
컨트롤러 / 디스플레이마이크로프로세서 / LED, 분해능 0.1 °C
온도 센서NTC
전원220 V / 60 Hz
소비전력 / 정격 전류600 W / 2.7 A
일일 소비전력량 / 방열량10.5 kWh/24h / 35,827 BTU/일
작동 소음43 dB(A)
압축기밀폐형 1대 (EMBRACO VESA7U), 외부 팬 1개
순중량 / 총중량340 / 380 kg
내부 치수 (W×D×H)1,315 × 570 × 1,525 mm
외형 치수 (W×D×H)1,420 × 630 × 1,980 mm
포장 치수 (W×D×H)1,550 × 875 × 2,100 mm
컨테이너 적재 (20ft / 40ft / 40ft HC)7 / 15 / 15대
외장 / 내장에폭시 수지 선도장 강판 / 스테인리스
단열불소 프리 폴리우레탄
외부 도어이중 강화유리, 두께 50 mm, 자가 닫힘 힌지
캐비닛 두께 / 도어 실링45 mm / 마그네틱 PVC 개스킷
잠금상단 키 잠금 2개 (전자석 잠금·자물쇠 어댑터 해당 없음)
선반스테인리스 타공 선반 높이 조절식 2단 + 지지 프레임 1개, 선반당 최대 하중 28 kg
챔버 내부 설비방수 콘센트, 클램프 2세트, UV 램프, LED 내부 조명
포트홀(Access Port)2개 (좌우 측면 각 1개)
이동·고정캐스터 4개, 조절 발 2개
보호 기능기동 지연 보호, 화면 설정 보호
백업 배터리있음, 지속 시간 24시간
경보 항목고온·저온, 주변 고온, 도어 열림, 정전, 배터리 부족, 센서 오류, 통신 오류, 원격 경보
경보 출력음성·시각 경보, 원격 경보 접점
인터페이스USB 표준, RS485 선택
프린터 / 차트 레코더선택 / 선택
인증CE

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

활용 분야

냉장실 안에서
진행하는 분석

  • 생화학 크로마토그래피 분석 — 컬럼과 시료를 2~8 °C 챔버에 둔 채 분석 작업을 진행합니다.
  • 대학 연구실 — 교반과 진탕이 필요한 저온 실험을 챔버 안에서 수행합니다.
  • 산업·공공 연구소 — 여러 연구 그룹이 챔버를 나눠 쓰며 분석 장비와 시약을 함께 보관합니다.

구성·옵션

선택 사양과
기본 구성품

  • 기본 구성품 — 지지 프레임 1개, 높이 조절 선반 2단, 클램프 2세트, 방수 콘센트, UV 램프가 포함됩니다.
  • 프린터 — 온도 기록을 종이로 출력하는 선택 사양입니다.
  • 차트 레코더 — 챔버 온도를 기록지에 연속으로 남기는 선택 사양입니다.
  • RS485 포트 — 건물 감시 설비와 시리얼로 연동하는 선택 사양입니다. USB는 기본으로 갖췄습니다.

더 알아보기 · 엑셀 온도 기록 데이터 완전성, 실사에서 걸리는 지점

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면현장에서 달라지는 점
장비와 독립된 기록로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준요구 내용JRI로 갖추는 방법
KGSP
의약품 유통품질 관리기준(도매)		자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP
의약품 제조 및 품질관리기준(제조소)		온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인
질병관리청 2025.10(접종기관)		자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처)
21 CFR Part 11		감사추적, 전자서명, 사람별 권한 분리MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙
배아생성의료기관 표준운영지침(2024)		배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 2~8 °C대를 유지하는 냉장고에는 문을 닫은 채 설치할 수 있는 평판 케이블형 Green Digital 온도 프로브(−40 ~ +80 °C)를 Nova SPY Digital에 꽂거나, 내장 센서형 Nano SPY T1을 챔버 안에 두는 구성을 권장합니다.

감시 대상권장 구성측정 범위·정확도
액체질소 탱크, −150 °C 냉동고Nova SPY Digital + Green Digital Cryo 프로브−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C)
T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경Nano SPY TH−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기O₂ 트랜스미터 + Nano SPY Universal산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑Mapping Kit 15점 Nova SPY Digital로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
