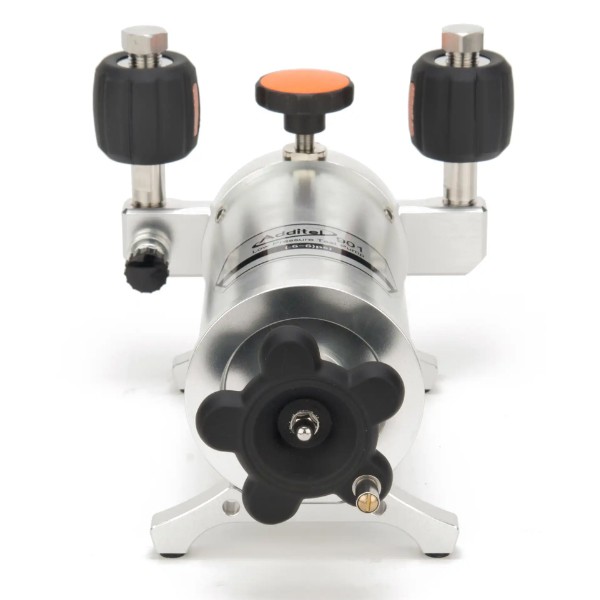

Additel ADT 901B 저압 테스트 펌프 -6psi(-0.4bar) ~ 6psi(0.4bar)

Additel ADT 901B 저압 테스트 펌프 -6psi(-0.4bar) ~ 6psi(0.4bar)

MODEL
ADT901B
브랜드
ADDITEL
제품 자료
제품문의 구매하기

클린룸·공조 센서의 저압을
0.1 Pa 단위로 맞추는 펌프

Additel ADT901B 저압 테스트 펌프

견적 받기

Additel ADT901B는 −0.4~0.4 bar(−6~6 psi) 범위를 0.1 Pa 단위로 조정하는 저압 공압 테스트 펌프(Low Pressure Test Pump)입니다. 차압 트랜스미터와 클린룸·공조 센서처럼 낮은 압력을 다루는 계기의 압력 점을 세밀하게 설정합니다.

등온 벨로즈 챔버가 주변 온도 변화의 영향을 줄이고 체크 밸브가 없는 구조여서 낮은 압력 점이 쉽게 변하지 않습니다. 본체가 1.6 kg이어서 설치 현장까지 들고 가 점검할 수 있습니다. 기준 게이지와 피교정기를 두 포트에 나란히 연결하는 이 펌프는 (주)테솔이 국내에 공식 공급합니다.

±0.4 bar

−6 psi ~ 6 psi 범위

0.1 Pa

압력 설정 단위 (0.001 mbar)

등온 챔버

체크 밸브 없는 구조

1.6 kg

펌프 무게

특징

등온 챔버로
저압 점을 안정화

핵심 특징현장에서 달라지는 점
저압 전용 범위−0.4 bar부터 0.4 bar까지 음압과 양압을 한 대로 만들어 차압 계기의 낮은 압력 점을 모두 다룹니다.
0.1 Pa 미세 조정고품질 나사 프레스로 압력 점을 세밀하게 조정하므로 작은 압력 차이에도 값이 크게 달라지는 차압 계기를 안정적으로 점검합니다.
등온 벨로즈 챔버단열 처리된 챔버가 주변 온도 변화의 영향을 줄여 점검 중 압력이 쉽게 흔들리지 않습니다.
체크 밸브 없는 구조체크 밸브를 두지 않아 낮은 압력에서도 압력 점이 안정적으로 유지됩니다.
기준 게이지 포트기준 게이지와 피교정기를 두 포트에 나란히 연결해 바로 비교합니다.
손으로 조이는 퀵 커넥터PTFE 테이프나 렌치 없이 연결하고 분리하므로 계기를 교체할 때 걸리는 시간이 짧습니다.

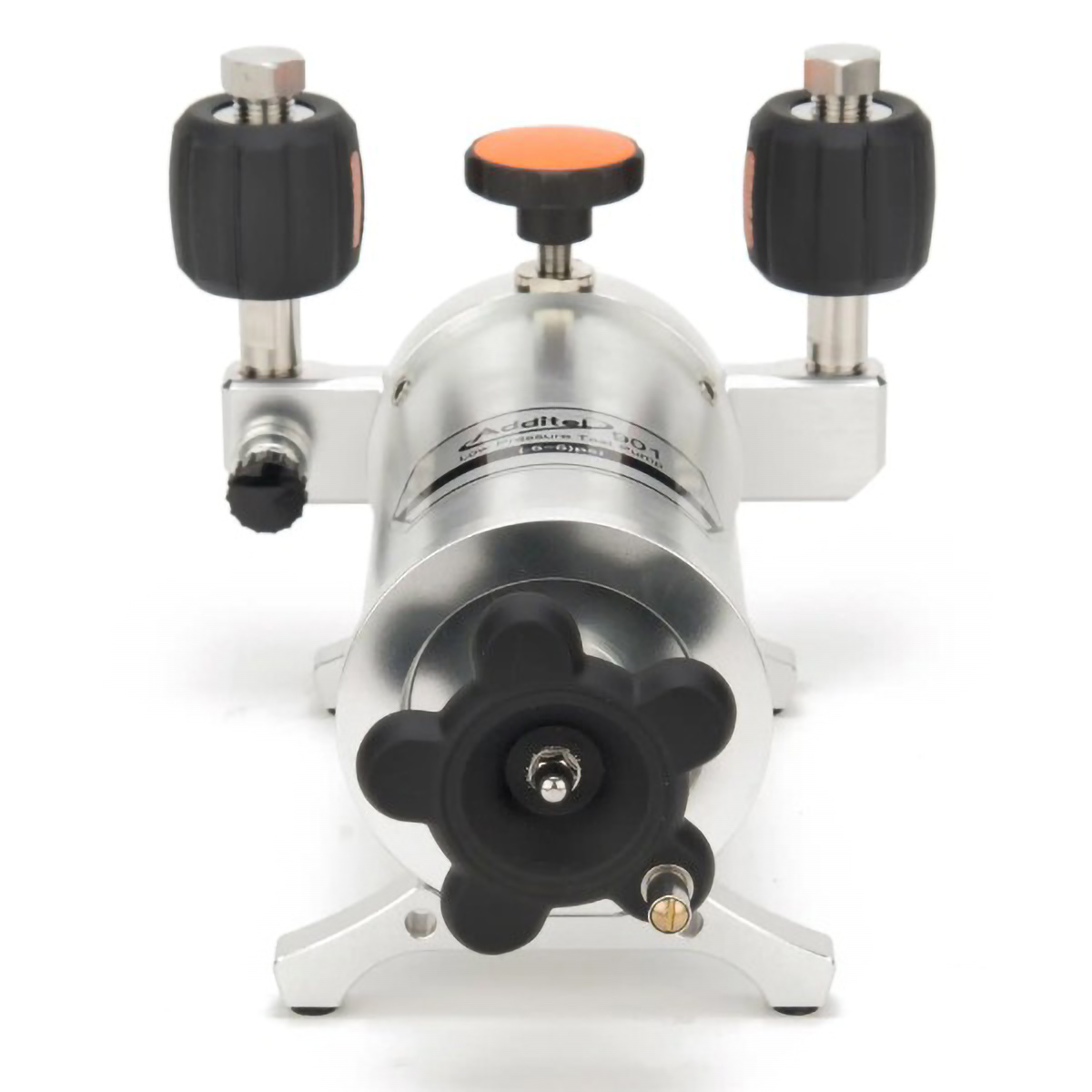

ADDITEL ADT901B - 조작 노브가 위로 나온 저압 테스트 펌프 정면
조작 노브가 위로 나온 저압 테스트 펌프 정면

기준 게이지

결과를 결정하는
기준 게이지

이 펌프는 압력을 만드는 장치이므로 펌프 자체의 정확도 사양은 없습니다. 교정 결과의 정확도와 불확도는 두 번째 포트에 연결한 기준 게이지가 결정하므로, 점검할 범위에 맞는 기준 게이지를 먼저 선택하세요. 설정 단위는 압력을 조정하는 최소 간격이며, 판독값의 분해능은 기준 게이지가 결정합니다.

두 포트에 연결한 기준과 피교정기

기준 게이지와 피교정 차압 트랜스미터를 펌프의 두 포트에 짧은 호스로 연결한 구성입니다. 기준 게이지 화면의 mbar 값을 읽으며 압력 점을 하나씩 조정합니다.

연결

ADT901B 연결 규격과
퀵 커넥터

두 포트는 손으로 조이는 퀵 커넥터이며 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP, M20×1.5 암나사 중에서 점검할 계기에 맞춰 선택할 수 있습니다. 별도 공구가 필요 없으므로 여러 계기를 차례로 점검하는 작업이 짧아집니다.

사양

901B 저압 펌프
사양 정리

항목사양
범위−0.4 bar ~ 0.4 bar (−6 psi ~ 6 psi)
매체공기
미세 조정0.1 Pa (0.001 mbar), 압력 설정 단위
안정 구조등온 벨로즈 챔버, 체크 밸브 없음
연결기준 게이지 · 피교정기 포트, 손으로 조이는 퀵 커넥터 — 1/4NPT · 1/2NPT · 1/4BSP · 1/2BSP · M20×1.5 암나사 중 선택
재질램 · 어댑터 SS, 본체 SS · 알루미늄, 씰 Buna-N · PTFE · 구리 합금
크기 · 무게높이 145 mm · 바닥 245 × 165 mm · 1.6 kg
옵션ADT901B-X-kit 테스트 키트, 9240A 차압 게이지 홀더(80 ml 챔버), 9901-901 케이스, ADT901B-MK 정비 키트

활용 분야

차압·공조 계기를
점검하는 현장

  • 차압 트랜스미터 교정 — 차압 트랜스미터와 차압 계기를 저압 점에서 교정합니다.
  • 클린룸·공조 센서 — 공조와 클린룸에서 쓰는 낮은 압력 센서를 저압 점에서 시험합니다.
  • 차압 게이지 점검 — 9240A 홀더를 함께 구성해 게이지의 지시 점을 점검합니다.
  • 음압 계기 점검 — −0.4 bar까지 음압을 만들어 음압 계기를 시험합니다.

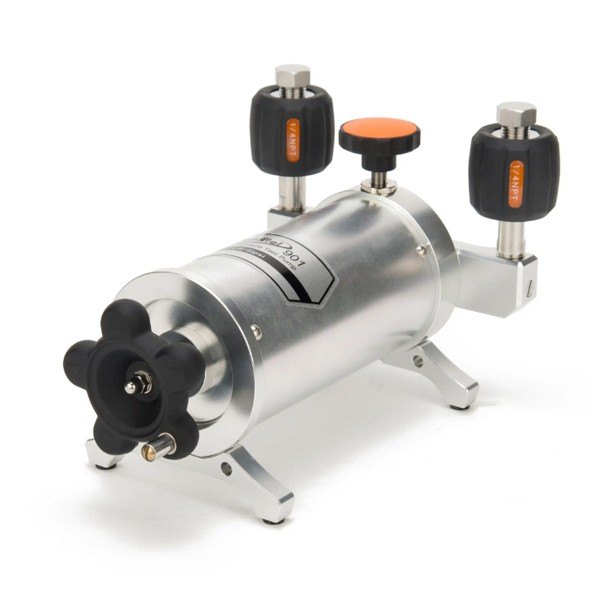

ADDITEL ADT901B - 실린더와 세 개의 노브가 보이는 저압 펌프 비스듬한 모습
실린더와 세 개의 노브가 보이는 저압 펌프 비스듬한 모습

선택 가이드

설정 단위와 범위로 보는
901B 선택 기준

이럴 때 (현장 조건)권장 모델선택 이유
저압 점검이 중심일 때Additel ADT901B저압 전용 범위에 0.1 Pa 설정 단위를 갖춰 미세한 압력 점을 맞추기 좋습니다.
진공부터 양압까지 한 대로 쓸 때Additel ADT912A95 % 진공부터 4 bar까지 만들어 901B보다 넓은 범위를 다룹니다.
들고 다니며 더 높은 압력을 점검할 때Additel ADT914A핸드헬드 크기여서 들고 다니며 한 단계 높은 압력까지 점검합니다.
공압 점검 범위가 훨씬 높을 때Additel ADT916A · ADT917 · ADT918휴대형 공압 펌프 계열로 저압 펌프보다 높은 압력을 만듭니다.

구성·옵션

ADT901B 본체와
별매 키트·홀더

  • 기본 구성 — ADT901B 저압 테스트 펌프 본체입니다.
  • 별매 — ADT901B-X-kit 테스트 키트.
  • 별매 — 9240A 차압 게이지 홀더(80 ml 챔버).
  • 별매 — 9901-901 케이스, ADT901B-MK 정비 키트.

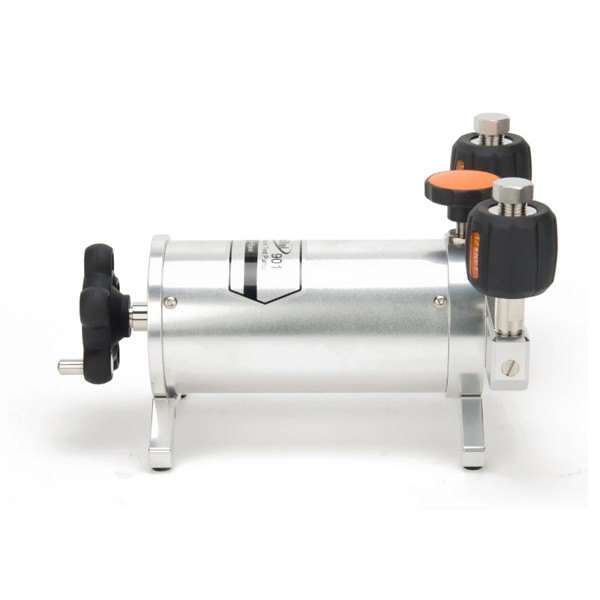

ADDITEL ADT901B - 측면에서 본 원통형 저압 테스트 펌프
측면에서 본 원통형 저압 테스트 펌프
