Additel ADT 914A 공압 펌프(25bar)

Additel ADT 914A 공압 펌프(25bar)

MODEL
ADT914A
브랜드
ADDITEL
제품 자료
제품문의 구매하기

설치된 계기를 그 자리에서
점검하는 핸드헬드 공압 펌프

Additel ADT914A 핸드헬드 공압 펌프

견적 받기

Additel ADT914A는 95 % 진공부터 25 bar(375 psi)까지 만드는 핸드헬드 공압 테스트 펌프(Handheld Pneumatic Pump)입니다. 스크루 프레스로 10 Pa 단위까지 조정하며, 현장의 압력계와 트랜스미터를 떼어 내지 않고 설치된 자리에서 점검할 수 있습니다.

본체가 1.5 kg이라 여러 계기를 옮겨 다니며 점검해도 부담이 적습니다. 차단 밸브는 교정 중 압력을 안정적으로 유지하고, 기액 분리기는 습기와 먼지를 막아 펌프 정비 부담을 줄입니다. 두 포트에 퀵 커넥터를 갖춘 이 펌프는 (주)테솔이 국내에 공식 공급합니다.

25 bar

95 % 진공부터 375 psi까지

1.5 kg

핸드헬드 무게

10 Pa

압력 설정 단위 (0.1 mbar)

27 ml

피스톤 용량

특징

한 손에 드는
ADT914A의 특징

핵심 특징현장에서 달라지는 점
핸드헬드 크기현장에 들고 가서 설치된 자리에서 바로 점검하므로 계기를 떼어 내는 작업이 줄어듭니다.
진공부터 높은 압력까지진공 구간부터 양압 상단까지 한 대로 만들기 때문에 진공 계기와 압력계를 펌프 하나로 점검할 수 있습니다.
10 Pa 스크루 프레스나사 프레스를 조금씩 돌려 원하는 압력 점에 세밀하게 맞출 수 있습니다.
차단 밸브교정 중 압력을 안정적으로 유지하므로 지시값을 읽는 동안 압력 점이 흔들리지 않습니다.
기액 분리기 내장습기와 먼지가 펌프 안으로 들어가지 않게 막아 정비 부담을 줄입니다.
두 포트 퀵 커넥터두 포트 모두 손으로 조여 공구 없이 연결하고 분리할 수 있습니다.

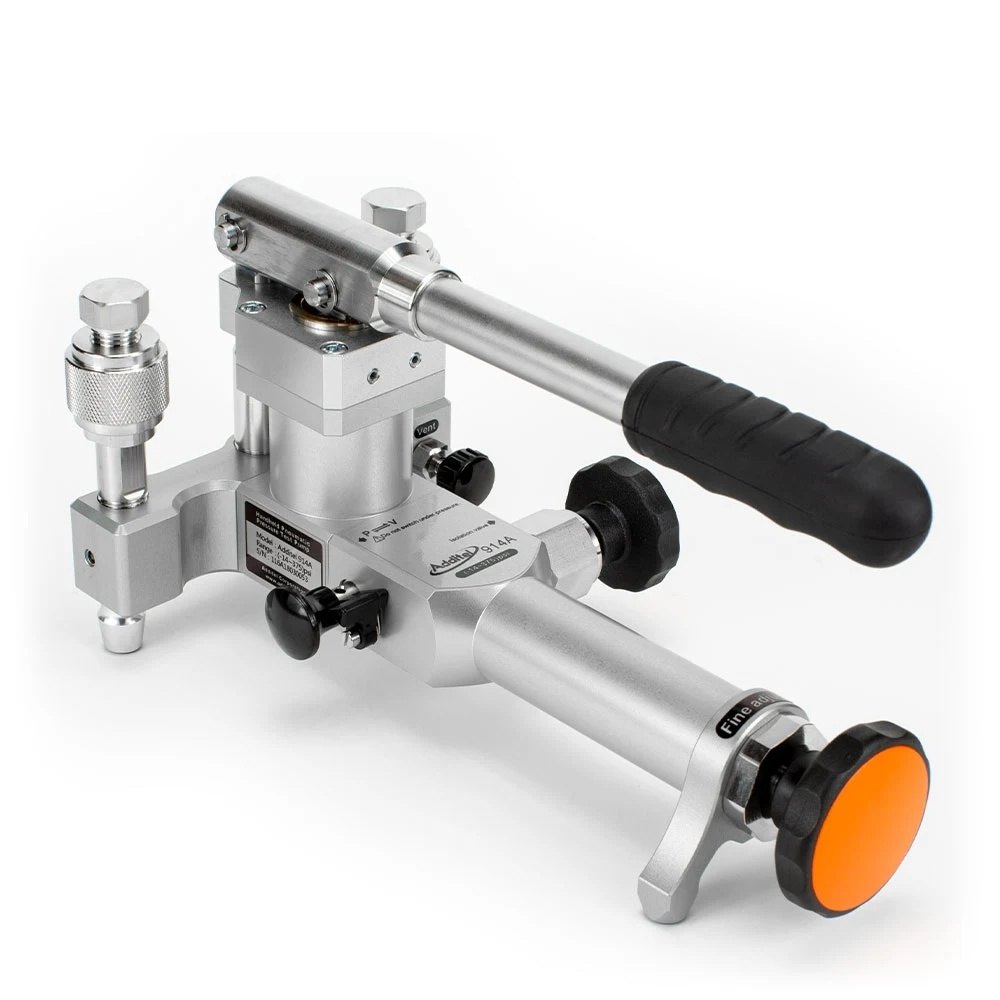

ADDITEL ADT914A - 긴 핸들 레버와 주황색 노브가 있는 공압 펌프
긴 핸들 레버와 주황색 노브가 있는 공압 펌프

현장 점검

계기 사이를
들고 다니는 현장 점검

현장 점검에서는 펌프를 들고 계기 사이를 오가는 시간이 작업량을 좌우합니다. 본체를 한 손으로 들 수 있어, 받침대가 없는 설비 옆에서도 압력계와 압력 스위치, 트랜스미터를 차례로 점검할 수 있습니다.

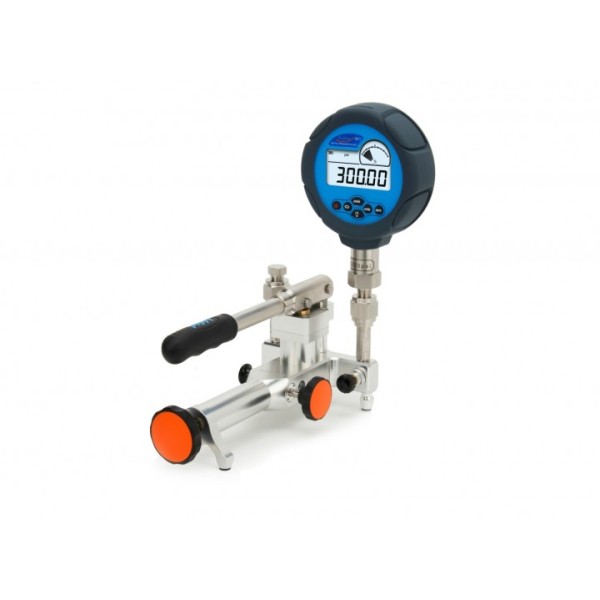

설치된 트랜스미터에 호스 연결

설치된 트랜스미터의 시험 포트에 호스를 연결한 뒤, 펌프로 압력을 단계별로 가하며 출력 변화를 확인합니다. 기준 게이지는 점검 범위에 맞춰 따로 준비하세요.

유지 관리

기액 분리기로
줄어드는 정비 부담

내장된 기액 분리기가 습기와 먼지로부터 펌프를 보호하므로 내부를 자주 분해해 청소할 일이 줄어듭니다. 정비가 필요할 때는 ADT914A-MK 정비 키트를 사용하세요.

사양

914A 공압 펌프
상세 사양

항목사양
범위95 % 진공 ~ 25 bar (375 psi)
매체공기
미세 조정10 Pa (0.1 mbar), 압력 설정 단위
구성스크루 프레스, 차단 밸브, 기액 분리기
피스톤 용량27 ml (1.6 in³)
연결기준 게이지 · 피교정기 포트, 손으로 조이는 퀵 커넥터 — 1/4NPT · 1/2NPT · 1/4BSP · 1/2BSP · M20×1.5 암나사 중 선택
크기 · 무게높이 130 mm · 바닥 240 × 120 mm · 1.5 kg
무상 수리 기간1년
옵션ADT914A-MK 정비 키트, ADT100-HTK-8K 호스 테스트 키트, ADT102 어댑터 세트(1/4NPT 수나사, 25개), ADT103 퀵 커넥터 세트(10개)

활용 분야

휴대용 공압 펌프가
쓰이는 현장

  • 현장 게이지 교정 — 설비에 달린 압력계를 설치된 자리에서 교정합니다.
  • 압력 스위치 점검 — 스위치가 동작하는 압력 점을 현장에서 시험합니다.
  • 트랜스미터 현장 교정 — 설치된 트랜스미터에 압력을 가해 출력 변화를 확인합니다.
  • 공압 시험 — 진공부터 25 bar 범위 안에서 공기를 매체로 압력 시험을 합니다.

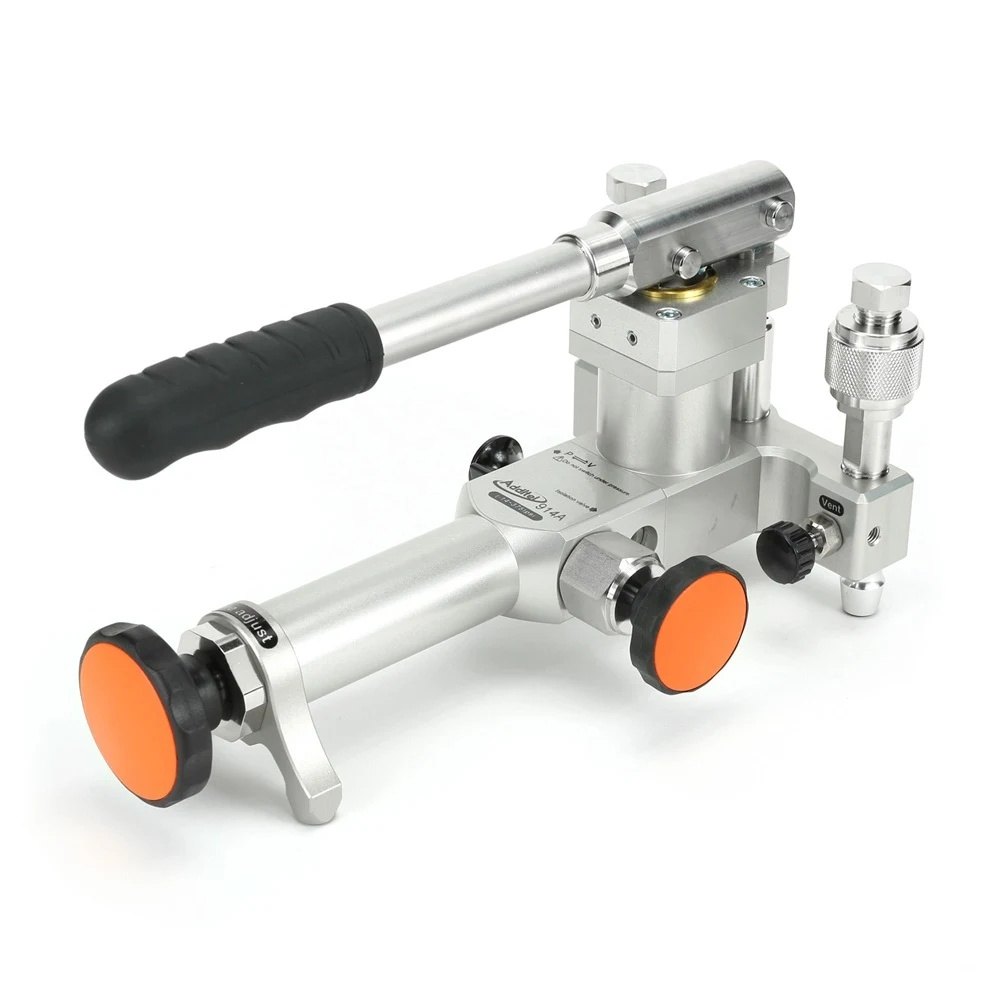

ADDITEL ADT914A - 반대 방향에서 본 핸들 레버와 노브 구성
반대 방향에서 본 핸들 레버와 노브 구성

선택 가이드

압력 범위로 고르는
914A와 인접 모델

이럴 때 (현장 조건)권장 모델선택 이유
들고 다니며 중간 압력까지 점검할 때Additel ADT914A한 손 크기로 진공부터 중간 압력까지 다뤄 현장에 들고 다니기 좋습니다.
더 높은 압력까지 공기로 점검할 때Additel ADT916A휴대형이면서 한 단계 높은 압력까지 만들 수 있습니다.
레버로 바로 가압해야 할 때Additel ADT917레버로 바로 가압하고 스크루 프레스로 미세 조정까지 이어서 할 수 있습니다.
저압 점검이 중심일 때Additel ADT901B저압 전용 범위에 설정 단위가 세밀해 낮은 압력 점을 정밀하게 맞추기 좋습니다.
벤치형 고압이 필요할 때Additel ADT919A · ADT920벤치에 두고 레버로 가압하므로 높은 압력 점검을 작업대에서 반복하기 좋습니다.

구성·옵션

ADT914A 구성과
별매 키트

  • 구성품 — ADT914A 핸드헬드 공압 펌프 본체.
  • 별매 — ADT914A-MK 정비 키트.
  • 별매 — ADT100-HTK-8K 호스 테스트 키트.
  • 별매 — ADT102 어댑터 세트(1/4NPT 수나사), ADT103 퀵 커넥터 세트.
