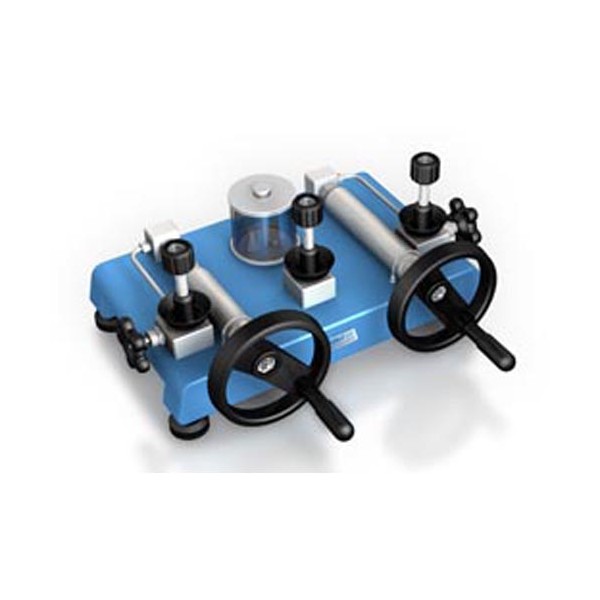

Additel ADT 936 압력펌프(3.5psi~15,000psi)

Additel ADT 936 압력펌프(3.5psi~15,000psi)

MODEL
ADT 936
브랜드
ADDITEL
제품 자료
제품문의 구매하기

기준 게이지와 나란히 연결해
교정하는 벤치형 비교 펌프

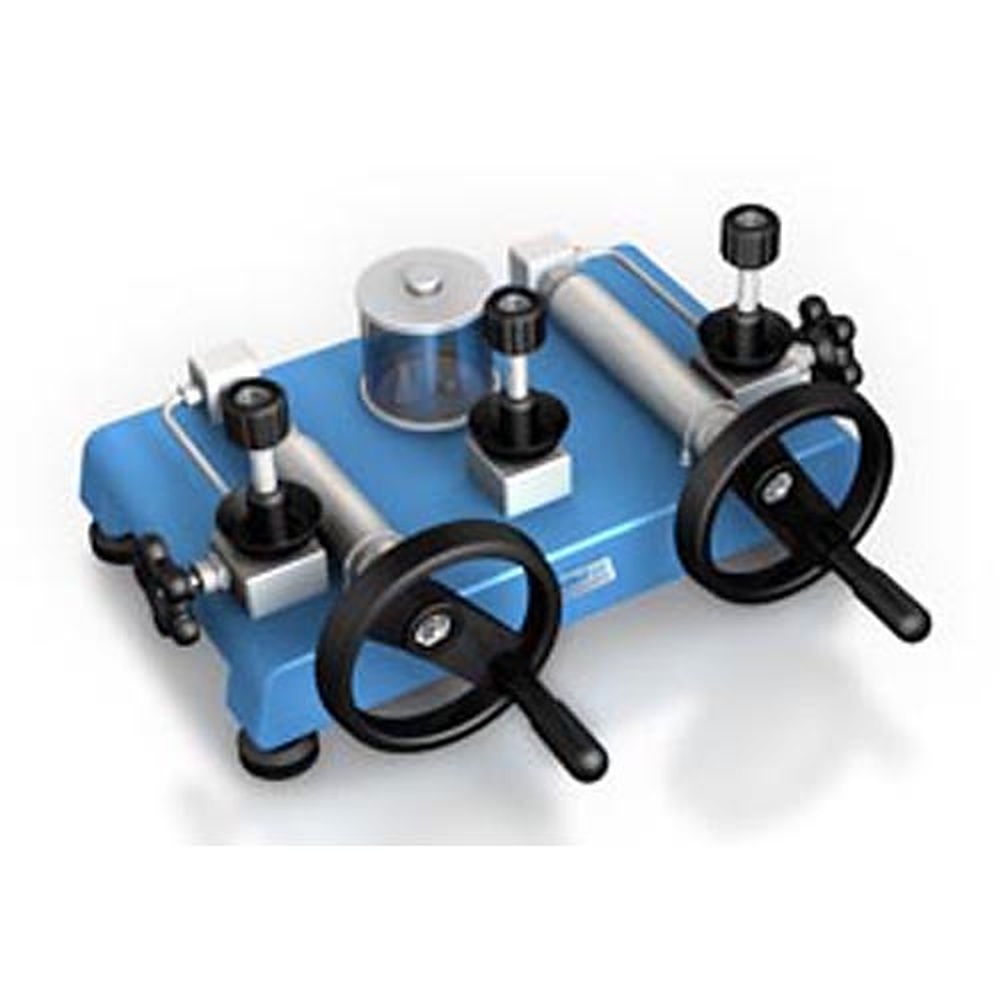

Additel ADT936 유압 비교 펌프

견적 받기

Additel ADT936은 체크 밸브 없는 스크루 프레스로 오일을 가압해 85 % 진공부터 1,000 bar까지 만드는 벤치형 유압 비교 펌프(Hydraulic Comparison Pump)입니다. 포트 3개에 기준 게이지와 피교정기를 함께 연결할 수 있습니다.

진공 쪽과 고압 쪽 계기를 한 대로 교정할 수 있습니다. 온도 영향을 줄이고 안정도를 높여 판독 대기 시간이 짧고, 커넥터 장착이 쉬워 압력 시험과 교정 준비 시간도 줄어듭니다. (주)테솔이 국내에 공식 공급합니다.

85 %

진공

1,000 bar

최대 압력

420 ml

저장조

16 kg

본체 무게

특징

1,000 bar 벤치형
ADT936의 특징

핵심 특징현장에서 달라지는 점
넓은 압력 범위진공 쪽부터 고압 쪽까지 한 대로 만들어 계기별 펌프 교체를 줄입니다.
체크 밸브 없음스크루 프레스가 압력을 만들어 밸브 누설 자리가 없습니다.
온도 영향 최소온도 영향을 줄이고 압력 안정도를 높여 판독 대기 시간이 짧습니다.
손으로 조이는 연결퀵 커넥터를 손으로 조여 PTFE 테이프와 렌치 없이 연결합니다.
포트 규격NPT, BSP, M20×1.5 암나사 규격 중에서 포트에 맞는 것을 고를 수 있습니다.
차단 밸브차단 밸브로 계통을 나누어 구간별로 점검할 수 있습니다.
오일 매체오일을 매체로 사용하며 저장조 용량은 420 ml입니다.
무상 수리구입 후 1년 동안 무상 수리 기간이 적용됩니다.

압력 발생

체크 밸브 없는
스크루 프레스

두 피스톤 용량으로 넓힌 압력 범위

저압 30 ml와 고압 2.5 ml 피스톤으로 진공 쪽부터 고압 쪽까지 압력을 이어서 만듭니다. 스크루 프레스가 압력을 직접 만들어 체크 밸브 누설이 없고, 차단 밸브로 계통을 나누어 점검 구간을 정할 수 있습니다.

연결 구성

세 포트의
연결 구성

기준 게이지와 피교정기를 함께 연결

손으로 조이는 포트 3개에 기준 게이지와 피교정기를 함께 연결해, 같은 압력에서 지시값을 대조합니다. 포트는 NPT, BSP, M20×1.5 암나사 중에서 고를 수 있고 저장조는 420 ml입니다.

사양

진공과 1,000 bar를 다루는
ADT936 사양

항목사양
범위85 % 진공 ~ 1,000 bar
매체오일, 저장조 420 ml
가압 방식특허 스크루 프레스, 체크 밸브 없음, 차단 밸브
피스톤 용량30 ml · 2.5 ml
연결포트 3개, 손으로 조이는 퀵 커넥터 — 1/4NPT · 1/2NPT · 1/4BSP · 1/2BSP · M20×1.5 암나사 중 선택
크기 · 무게높이 230 mm · 바닥 520 × 360 mm · 16 kg
보증 기간1년

활용 분야

벤치 교정과
압력 시험

  • 진공부터 고압까지 계기 교정 — 진공 쪽과 고압 쪽 범위를 한 대로 점검합니다.
  • 압력 스위치 · 트랜스듀서 점검 — 포트 3개에 기준 게이지와 피교정기를 함께 연결합니다.
  • 오일 계통 압력 시험 — 오일 매체로 압력 계통을 시험합니다.
  • 벤치 교정 작업 — 벤치톱 구조라 실험대에 두고 반복 교정하기 좋습니다.

선택 가이드

진공 범위와 매체로
고르는 압력 펌프

이럴 때 (현장 조건)권장 모델선택 이유
진공부터 고압까지 오일 매체로 한 대에 맞출 때ADT936스크루 프레스와 차단 밸브를 갖춘 벤치형으로, 진공부터 고압까지 오일 한 가지로 다룹니다.
광유나 탈이온수로 게이지압을 벤치에서 쓸 때ADT946A듀얼 피스톤과 격리 밸브를 갖춘 게이지압 전용이라 광유나 탈이온수 계기에 맞습니다.
진공부터 더 낮은 고압까지 가볍게 쓸 때ADT92785 % 진공에서 700 bar까지 만드는 휴대형이라 가볍게 들고 다닐 수 있습니다.

구성·옵션

ADT936 기본 구성

구분내용
구성품펌프 본체, 포트 3개
매체오일 (저장조 420 ml)
품번ADT936
보증무상 수리 1년
