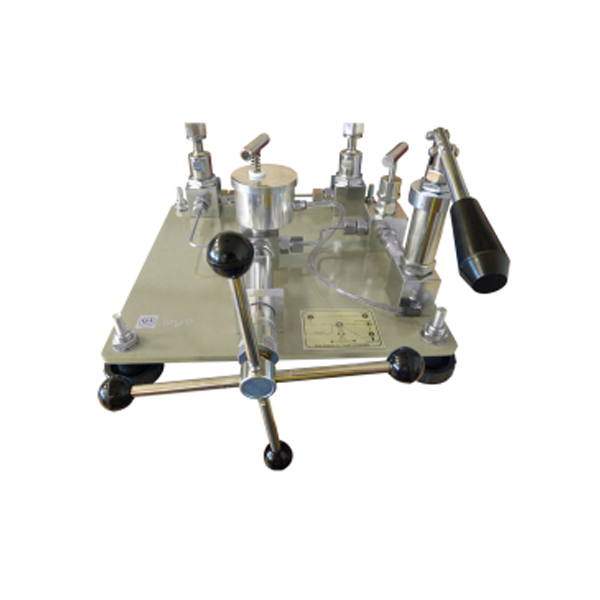

Leyro LPC7000 Comparison calibration pump

Leyro LPC7000 Comparison calibration pump

MODEL
LPC7000
브랜드
LEYRO INSTRUMENTS
제품문의 구매하기

기준 게이지와 나란히 놓고
고압 계기를 비교하는 유압 펌프

Leyro LPC 7000 유압 비교 펌프

견적 받기

Leyro 국내 정식 공급 파트너

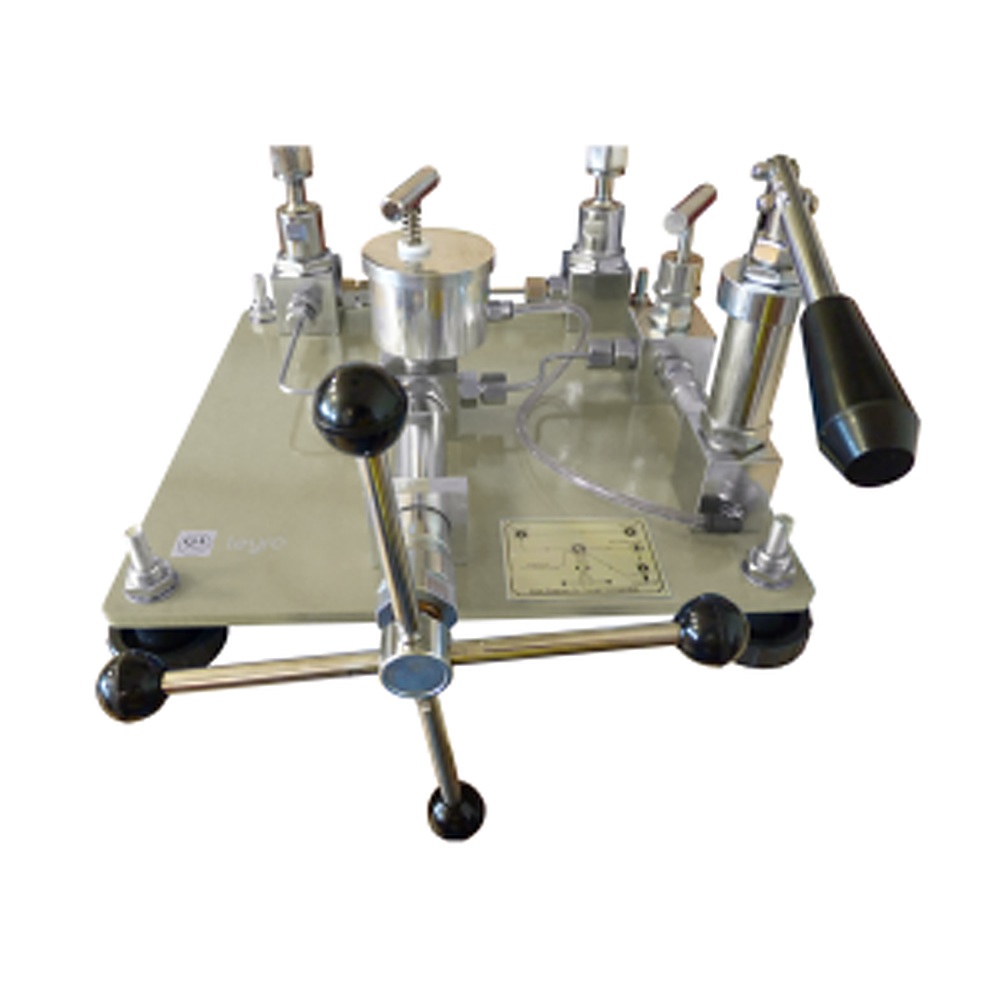

Leyro LPC 7000은 프라이밍 펌프로 초기 압력을 만들고 정밀 스크루 램으로 고압을 조정하는 벤치형 유압 비교 펌프(Hydraulic Comparison Test Pump)입니다. 0~700 bar와 0~1,000 bar 두 버전이 있으며, 작업장에서 압력계·트랜스미터·압력 스위치를 시험하고 조정하는 데 사용합니다.

회전하는 1/2" BSP 암 스위블 포트 2개에 기준 게이지와 피교정 계기를 나란히 연결해 같은 압력에서 지시값을 비교합니다. 본체 무게가 14 kg이어서 벤치에 고정해 사용하며, 이 비교 펌프는 (주)테솔이 국내에 공식 공급합니다.

700 bar

700 bar 버전의 최대 압력

1,000 bar

1,000 bar 버전의 최대 압력

2개

회전 스위블 공정 연결 포트

500 ml

기본 포함 유압유 용량

특징

두 단계 가압과
나란한 비교

핵심 특징현장에서 달라지는 점
프라이밍 펌프레버 몇 번으로 초기 압력을 올리므로 스크루 램 구간까지 도달하는 시간이 짧습니다.
정밀 스크루 램핸들을 돌린 만큼 압력이 변하므로 고압 구간에서도 시험점에 맞춰 조정하기 쉽습니다.
회전 스위블 포트공정 연결 2개가 회전하므로 계기를 원하는 방향으로 달고 지시 눈금을 작업자 쪽으로 돌릴 수 있습니다.
1/2" BSP 암 스위블기준 게이지와 피교정 계기를 직접 달아 호스 길이에서 오는 헤드 차이를 줄입니다.
오일 기본, 물 선택기본 매체는 오일이며, 물을 사용하는 계기에는 물 사용 모델을 선택합니다.
낮은 유지보수점검 주기가 길어 실험실과 작업장 모두에서 교정 설비의 가동률이 높아집니다.

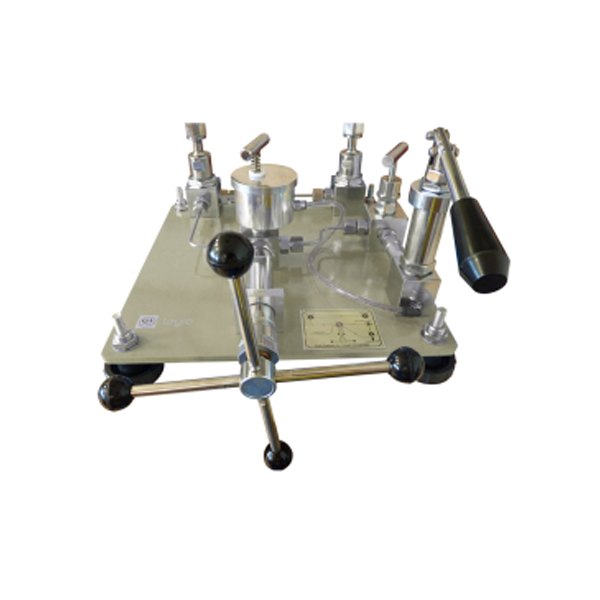

LEYRO INSTRUMENTS LPC7000 - 레버와 여러 밸브가 달린 대형 압력 비교 교정 펌프
레버와 여러 밸브가 달린 대형 압력 비교 교정 펌프

가압 순서

프라이밍 펌프에서
스크루 램까지

가압은 두 단계로 진행합니다. 프라이밍 펌프로 라인에 초기 압력을 채운 뒤 스크루 램을 돌려 시험점까지 압력을 올리며, 시험점마다 램 핸들로 미세 조정해 기준 게이지 지시값과 피교정 계기를 비교합니다.

IKA 200을 기준 포트에 연결하는 구성

한 포트에 Leyro IKA 200 같은 기준 게이지를, 다른 포트에 피교정 압력계나 트랜스미터를 세웁니다. 비교 결과는 기준 게이지가 정하므로 펌프 선정과 별개로 기준 게이지의 범위와 정확도 등급을 먼저 정하세요.

버전·매체

두 버전의
선택 기준

두 버전은 크기와 기본 구성이 같고 최대 압력만 다릅니다. 교정할 계기 중 가장 높은 압력을 기준으로 버전을 정하고, 수압 시험이 필요한 계기는 물 사용 모델을 선택합니다. 1/2" BSP 이외의 나사는 BSP·NPT 어댑터 세트와 직각 어댑터로 연결합니다.

회전 스위블 포트와 어댑터

1/2" BSP 암 스위블 포트 두 개는 각각 회전하므로 게이지 눈금을 작업자 쪽으로 돌려 세웁니다. 직각 어댑터나 2게이지 어댑터를 사용하면 포트 수를 늘리거나 연결 방향을 바꿀 수 있습니다.

사양

두 버전 비교와
공통 사양

항목700 bar 버전1,000 bar 버전
압력 범위0 ~ 700 bar0 ~ 1,000 bar
크기 (L × D × H)350 × 350 × 230 mm350 × 350 × 230 mm
무게14 kg14 kg
기본 구성본체, 유압유 500 ml, 씰 세트, 적합성 증명서, 사용 설명서본체, 유압유 500 ml, 씰 세트, 적합성 증명서, 사용 설명서

시리즈 공통 사양

항목사양
압력 발생프라이밍 펌프(초기 압력) + 정밀 스크루 램 펌프(고압)
테스트 포트1/2" BSP 암 스위블, 회전하는 공정 연결 2개
매체오일 (물 사용 모델 선택)
용도압력계 · 트랜스미터 · 스위치의 시험 · 교정 · 조정
사용 환경실험실 · 작업장
유지보수낮음
옵션아날로그 · 디지털 기준 게이지(예: IKA 200), BSP · NPT 어댑터 세트, 직각 · 2게이지 어댑터, 물 사용 모델

활용 분야

벤치 비교 교정이
필요한 현장

  • 압력계 교정 실험실 — 기준 게이지와 피교정 압력계를 같은 압력에서 나란히 비교합니다.
  • 트랜스미터 조정 작업장 — 트랜스미터 출력을 기준 값에 맞춰 조정합니다.
  • 압력 스위치 시험 — 스위치의 동작점과 복귀점을 확인합니다.
  • 고압 계기 정비 — 700 bar 이상 계기의 시험과 조정을 수행합니다.

선택 가이드

필요 압력별
권장 버전

이럴 때 (현장 조건)권장 모델선택 이유
700 bar면 충분한 계기를 교정할 때LPC 7000 (0 ~ 700 bar 버전)최대 압력에 맞춘 버전으로 크기와 구성은 1,000 bar 버전과 같습니다.
1,000 bar 계기까지 교정할 때LPC 7000 (0 ~ 1,000 bar 버전)같은 본체에서 최대 압력이 1,000 bar까지 확장됩니다.
1,400 bar까지 필요할 때LPC 8000더 높은 압력 버전을 갖춘 상위 모델입니다.

구성·옵션

기본 구성과
선택 옵션

구분항목비고
본체LPC 7000 유압 비교 펌프기본 구성
기본 구성품유압유 500 ml, 씰 세트, 적합성 증명서, 사용 설명서기본 구성
버전0 ~ 700 bar 또는 0 ~ 1,000 bar버전 선택
옵션아날로그 · 디지털 기준 게이지(예: IKA 200)옵션
옵션BSP · NPT 어댑터 세트, 직각 · 2게이지 어댑터옵션
옵션물 사용 모델옵션
