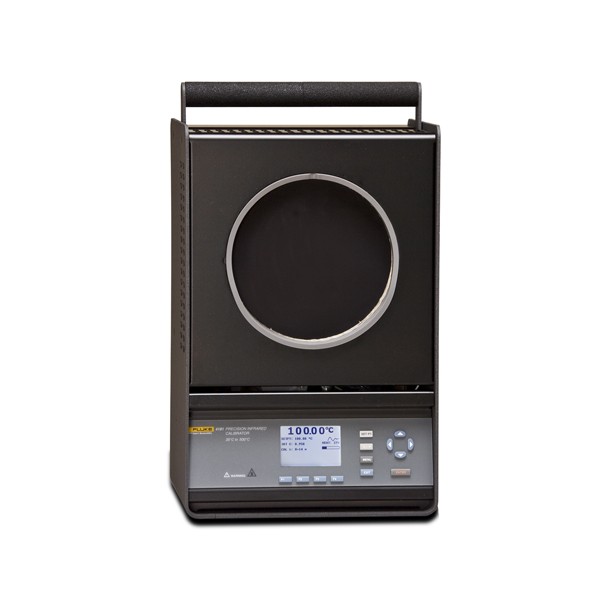

Fluke Calibration 4180/4181 적외선 온도교정기

Fluke Calibration 4180/4181 적외선 온도교정기

MODEL
4180/4181
브랜드
FLUKE CALIBRATION

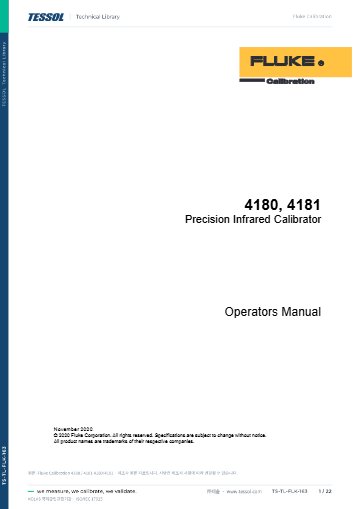

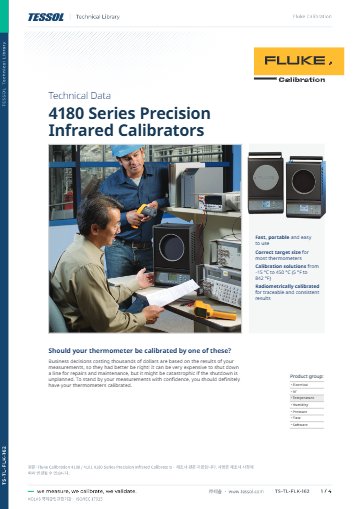

제품 자료
제품문의 구매하기

적외선 온도계 지시값을
타깃과 대조하는 적외선 교정기

Fluke Calibration 4180 · 4181 정밀 적외선 교정기

견적 받기

Fluke Calibration 국내 공식 대리점

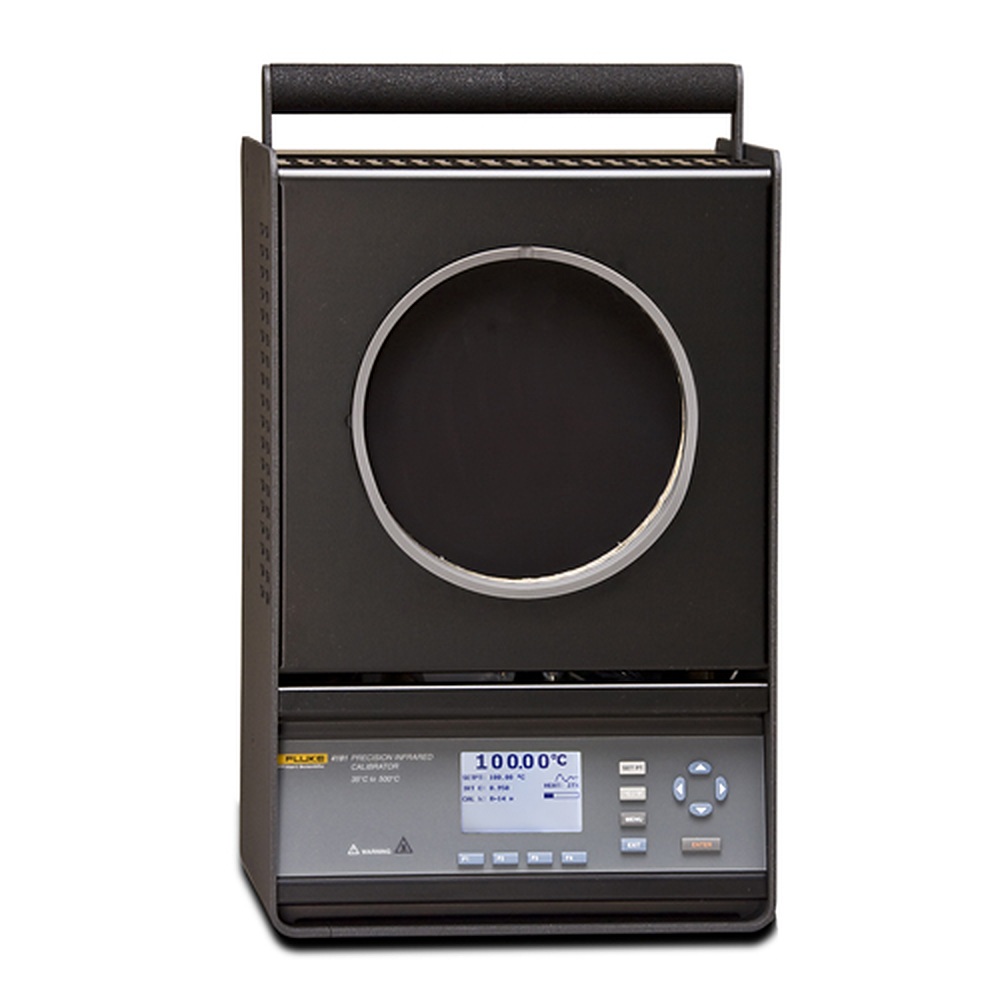

Fluke Calibration 4180·4181은 지름 152.4 mm 평판 타깃을 복사 교정(radiometric calibration)해 출고하는 정밀 적외선 교정기(IR 흑체 교정기)입니다. 4180은 -15~120 °C, 4181은 35~500 °C 범위에서 적외선 온도계와 열화상 장비의 온도 기준면이 됩니다.

타깃의 방사율과 표면 열손실에서 생기는 불확도를 출고 단계에서 보정하고 공인 복사 교정 성적서(NVLAP)를 동봉하므로, 교정 현장에서는 별도 보정 계산 없이 온도계 지시값과 타깃 온도를 대조할 수 있습니다. 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

-15 ~ 120 °C

4180 교정 온도 범위

35 ~ 500 °C

4181 교정 온도 범위

152.4 mm

6인치 평판 타깃 지름

0.9 ~ 1.0

온도계 방사율 보상 범위

특징

4180·4181 복사 교정 타깃으로
확보하는 기준값

핵심 특징현장에서 달라지는 점
복사 교정 출고방사율과 표면 열손실에서 오는 불확도가 출고 전에 보정되어 있어, 타깃 온도를 기준값으로 바로 사용할 수 있습니다.
공인 복사 교정 성적서NVLAP 공인 교정 보고서가 본체와 함께 동봉되므로 사내 감사에서 타깃 온도의 근거로 제시할 수 있습니다.
방사율 보상 기능온도계 방사율이 0.95가 아닌 값으로 고정되어 있어도 교정기 설정을 맞춰 측정 오차를 줄일 수 있습니다.
대형 6인치 타깃스팟이 큰 적외선 온도계도 시야가 타깃 안에 들어가므로 주변 복사의 영향을 받지 않습니다.
균일도 구역별 공개타깃 중앙 지름 5인치와 2인치 두 구역의 균일도가 공개되어 있어 온도계 스팟 크기에 맞는 값을 고를 수 있습니다.
RS-232 컴퓨터 연결시리얼 케이블로 PC와 연결해 설정 온도와 판독값을 기록할 수 있습니다.

복사 교정

4180·4181 방사율 설정과
복사 교정의 의미

타깃의 공칭 방사율은 0.95이며, 정확도 사양은 8~14 µm 대역 온도계를 방사율 0.9~1.0으로 설정했을 때 적용됩니다. 온도계 방사율이 다른 값으로 고정되어 있다면 교정기의 방사율 보상 기능으로 설정값을 맞추세요. 방사율이 1 % 어긋나면 고온 구간에서 수 °C의 오차가 생기므로 이 설정이 결과를 좌우합니다.

동봉되는 공인 교정 성적서는 Fluke의 복사 교정 결과로, 국내 교정 성적서와는 소급 체계가 다릅니다. 국내 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 교정 방법을 안내해 드립니다.

방사율 보상 설정 화면

교정기 설정에서 온도계 방사율을 0.9~1.0 범위로 입력하면 타깃 설정 온도가 그에 맞게 보정됩니다. 방사율이 고정된 온도계라면 값을 조정한 뒤 10분 동안 안정화하고 판독하세요.

타깃 크기

152.4 mm 타깃 지름과
온도계 스팟 크기

타깃은 온도계 스팟보다 3배 이상 커야 한다는 경험칙이 있으며, 이 타깃은 스팟이 약 50 mm 이하인 온도계까지 교정합니다. 산란 영향을 줄여야 하는 복사계에는 50 mm 조리개 옵션(4180-APRT)을 장착하세요.

균일도는 타깃 중앙 지름 5인치와 2인치로 나뉘어 있으므로, 사용할 온도계의 스팟 지름이 작을수록 2인치 구역 값을 기준으로 불확도를 계산하세요.

사양

4180·4181
모델 비교 사양

항목41804181
온도 범위-15 ~ 120 °C35 ~ 500 °C
표시 정확도±0.40 °C (-15 °C) · ±0.40 °C (0 °C) · ±0.50 °C (50 °C) · ±0.50 °C (100 °C) · ±0.55 °C (120 °C)±0.35 °C (35 °C) · ±0.50 °C (100 °C) · ±0.70 °C (200 °C) · ±1.20 °C (350 °C) · ±1.60 °C (500 °C)
안정도±0.10 °C (-15 °C) · ±0.05 °C (0 °C) · ±0.10 °C (120 °C)±0.05 °C (35 °C) · ±0.20 °C (200 °C) · ±0.40 °C (500 °C)
균일도 (타깃 중앙 5인치 원)±0.15 °C (-15 °C) · ±0.10 °C (0 °C) · ±0.25 °C (120 °C)±0.10 °C (35 °C) · ±0.50 °C (250 °C) · ±1.00 °C (500 °C)
균일도 (타깃 중앙 2인치 원)±0.10 °C (-15 °C) · ±0.10 °C (0 °C) · ±0.20 °C (120 °C)±0.10 °C (35 °C) · ±0.25 °C (250 °C) · ±0.50 °C (500 °C)
가열 시간15분 (-15 → 120 °C) · 14분 (23 → 120 °C)45분 (35 → 500 °C)
냉각 시간15분 (120 → 23 °C) · 20분 (23 → -15 °C)100분 (500 → 35 °C) · 40분 (500 → 100 °C)
전원 (115 V AC ±10 %)6.3 A · 630 W10 A · 1000 W
전원 (230 V AC ±10 %)3.15 A · 630 W5 A · 1000 W
퓨즈115 V: 6.3 A 250 V 저속 / 230 V: 3.15 A 250 V115 V: 10 A 250 V 속단 / 230 V: 5 A 250 V
무게9.1 kg9.5 kg

시리즈 공통 사양

항목사양
정확도 조건8 ~ 14 µm 대역 온도계, 방사율 설정 0.9 ~ 1.0, 23 °C 주변 온도
타깃 지름152.4 mm (6인치)
공칭 방사율0.95 (복사 교정으로 방사율 관련 불확도 보정)
온도계 방사율 보상0.9 ~ 1.0
안정화 시간10분
전원 주파수50/60 Hz
컴퓨터 인터페이스RS-232
외형 치수 (H × W × D)356 × 241 × 216 mm
안전 규격EN 61010-1:2001

활용 분야

4180·4181을 기준으로 쓰는
적외선 온도 측정 현장

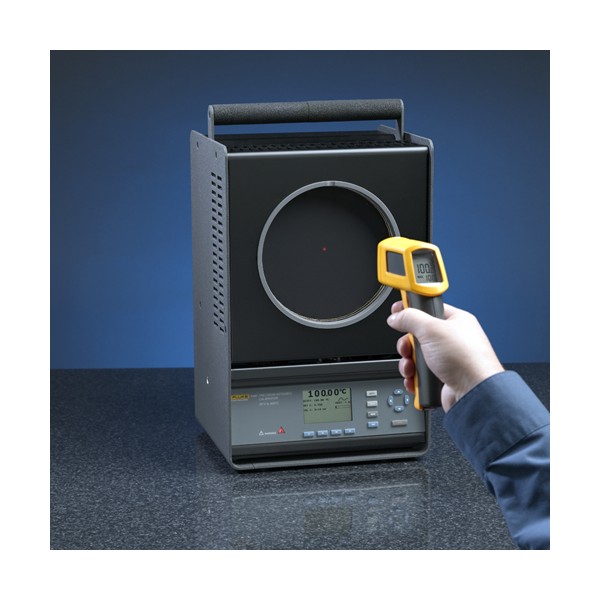

  • 적외선 온도계 교정 — 대형 타깃으로 정밀 적외선 온도계의 지시 오차를 점검합니다.
  • 열화상 장비 기준면 — 면적이 큰 타깃을 열화상 장비의 온도 기준으로 사용합니다.
  • 고온 적외선 측정 — 4181로 고온 공정용 적외선 온도계를 점검합니다.
  • 이마 체온계 점검 — 4180으로 체온 부근 온도에서 비접촉 체온계를 점검합니다.

선택 가이드

온도 범위와 휴대성으로
고르는 적외선 교정기

이럴 때 (현장 조건·용량)권장 모델선택 이유
영하의 저온 구간을 교정할 때4180-15 °C까지 내려가고 가열 시간이 15분이라 영하 구간을 포함한 저온 교정에 맞습니다.
고온 구간을 교정할 때418135 °C부터 가열하고 균일도를 두 온도점에서 공개하므로 고온 구간의 불확도를 계산하기 좋습니다.
57 mm 휴대형 타깃이면 충분할 때Fluke 9132 · 9133현장 휴대용 소형 타깃이며, RTD 기준 웰로 접촉 확인을 병행할 수 있어 현장 점검에 맞습니다.

구성·옵션

4180·4181 기본 구성품과
선택 옵션

구분내용
기본 구성교정기 본체, 교정 성적서(NVLAP 공인), 전원 코드, 사용자 설명서, 문서 CD, 타깃 덮개, 시리얼 케이블
옵션50 mm 조리개(4180-APRT), 운반 케이스(4180-CASE), 바퀴 달린 운반 케이스(4180-DCAS)
