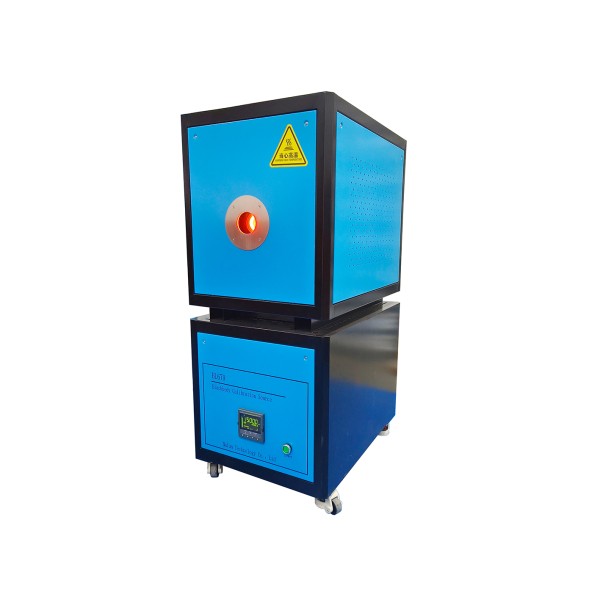

Baluntech BL679 초고온 흑체로 (500~1600℃)

MODEL: BL679
브랜드: Baluntech

제품문의 구매하기

고온 적외선 온도계를 점검하는
초고온 블랙바디 퍼니스

Baluntech BL679 초고온 블랙바디 퍼니스

견적 받기

Baluntech 국내 정식 공급 파트너

Baluntech BL679는 500~1600 °C에서 방사율 0.995 초과의 복사 면을 만드는 바닥 설치형 초고온 블랙바디 퍼니스(공동 흑체로, Blackbody Furnace)입니다. 길이 400 mm의 막힌 관 공동과 개구 50 mm를 갖추고 적외선 온도계·열화상·분광 복사계의 고온 기준을 구성합니다.

N형 열전대와 디지털 PID 제어가 10분 기준 ±0.1 °C 또는 판독값의 0.1 %를 유지합니다. 저항 가열 방식으로 상온에서 500 °C까지 1시간, 500 °C에서 1500 °C까지 2시간이면 도달합니다. 접촉식 기준 온도계로 직접 확인하기 어려운 고온 구간에서 복사 기준 면이 되는 이 장비는 (주)테솔이 국내에 공식 공급합니다.

1500 / 1600

주문 코드별 상한 모델

400 mm

막힌 관 공동 길이

> 0.995

공동 방사율

N형 열전대

제어 센서, 디지털 PID

특징

BL679 초고온 흑체로의
설계 특징

핵심 특징	현장에서 달라지는 점
단일 공동으로 잇는 교정점	고온 적외선 온도계의 교정점을 한 공동에서 이어서 확인하므로 구간마다 장비를 바꾸는 단계가 줄어듭니다.
깊은 막힌 관 공동	깊이가 충분한 공동이 방사율 0.995 초과의 복사 면을 만들어 개구 근처 주변 반사의 영향을 낮춥니다.
N형 열전대와 디지털 PID	공동에 내장된 센서가 온도를 읽고 설정값을 유지하므로, 교정점마다 안정 대기 시간을 일정하게 계획할 수 있습니다.
저항 가열	수명이 길고 온도가 빨리 안정되는 가열 방식이라 교정점 사이 대기가 줄어듭니다.
내장 온도 보정 기능	기준 온도계 값과 표시 온도의 편차를 장비 안에서 조정해 교정 기록과 표시를 맞춥니다.
PRT용 접촉 확인 홀	복사 방식으로 맞춘 값을 접촉식 PRT로 한 번 더 대조해, 두 방식의 차이를 기록으로 남길 수 있습니다.

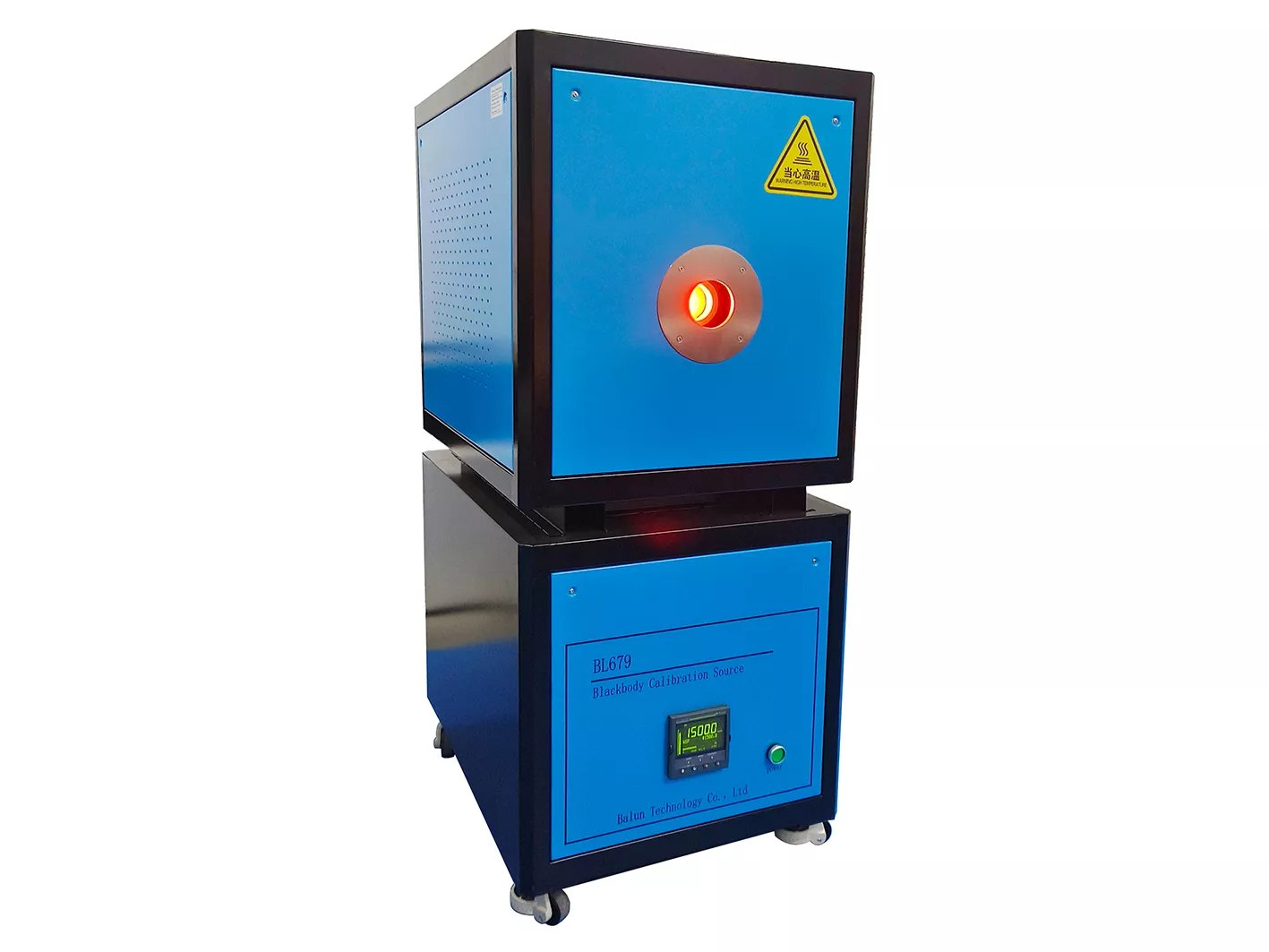

붉게 달궈진 개구부와 제어부가 있는 초고온 흑체로

안정도 해석

±0.1 °C는
정확도가 아닌 안정도

표의 ±0.1 °C 또는 판독값의 0.1 %는 제어 센서가 10분 동안 유지하는 안정도이며 복사 정확도가 아닙니다. 상한 온도에서는 판독값에 비례하는 항이 커져 안정도 1.6 °C, 균일도 2.4 °C(판독값의 0.15 %)가 되므로, 사용 온도로 환산한 값을 불확도 예산에 넣으세요. 출고 때는 표준 비접촉 온도계(파이로미터) 기준으로 맞춘 공장 교정 보고서가 함께 들어 있습니다.

개구와 스팟

30:1 온도계로 보는
50 mm 개구 조건

개구 50 mm에 맞는 스팟 조건

타깃 지름은 온도계 스팟의 3배로 잡는 것이 일반 기준입니다. 따라서 개구 50 mm는 스팟이 약 17 mm 이하로 맺히는 조건에 맞으며, D:S 30:1 온도계를 500 mm 거리에서 사용하면 스팟이 약 17 mm입니다. 스팟은 온도계마다 다르므로 교정 거리와 함께 확인하고, 1200 °C 이하라면 벤치형 BL678을 검토하세요.

교정 관리

PRT 접촉 확인과
CAL-679 성적서

PRT용 홀과 공장 교정 보고서로 접촉·비접촉 값을 함께 기록할 수 있고, 공인 교정 성적서는 옵션 CAL-679로 주문합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 가능한 항목과 일정을 안내해 드립니다.

사양

BL679 공동의
안정도·균일도 사양

항목	사양
온도 범위	500 ~ 1600 °C
개구 지름	50 mm (1.97 in)
공동 형태 · 길이	막힌 관 · 400 mm
방사율	> 0.995
제어 안정도 (10분)	±0.1 °C 또는 판독값의 0.1 % 중 큰 값 · 1600 °C에서 1.6 °C
균일도	0.15 °C 또는 판독값의 0.15 % 중 큰 값 · 1600 °C에서 2.4 °C
표시 분해능	0.1 °C
제어	N형 열전대 · 디지털 PID
승온 시간	1시간 (상온 → 500 °C) · 2시간 (500 → 1500 °C)
발열 방식	저항 가열
교정 방식	표준 비접촉 온도계 기준 (파이로미터)
접촉 확인	PRT용 4.2 mm 홀
내장 기능	온도 보정 기능
전원 · 인터페이스	230 V AC 4000 W (110 V AC 옵션) · RS232
크기 (D × W × H) · 무게	720 × 520 × 900 mm (거치대 제외) · 약 120 kg
주문 코드	BL679-1500 (500 ~ 1500 °C) · BL679-1600 (600 ~ 1600 °C)

활용 분야

1600 °C까지 복사 기준이
필요한 현장

적외선 온도 센서 — 비접촉 온도계의 고온 구간 지시값을 복사 기준 면과 비교합니다.
적외선 열화상 시스템 — 열화상 장비의 고온 표시를 개구 전체에서 점검합니다.
분광 분석기 — 고온 복사 스펙트럼 장비의 기준 광원으로 사용합니다.
복사계와 열 유속계 — 복사 에너지 측정 장비를 점검하는 기준 복사원으로 사용합니다.

개구부와 표시창이 보이는 초고온 흑체로 사선 모습

선택 가이드

사용 상한에 따라
고르는 흑체 모델

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
1200 °C 이하 벤치형이 필요할 때	BL678	100 ~ 1200 °C 범위를 약 20 kg 본체로 작업대 위에서 다룹니다.
500 °C 이하 휴대형이 필요할 때	BL676	35 ~ 500 °C 범위를 약 5 kg 본체로 현장에 옮겨 점검할 수 있습니다.
초고온 바닥 설치형이 필요할 때	BL679	400 mm 깊은 공동으로 1600 °C까지의 초고온 구간을 다룹니다.

구성·옵션

BL679 구성품과
주문 코드

구분	항목	비고
구성품	BL679 본체, 전원 케이블, 예비 퓨즈, 사용자 매뉴얼, 보호용 운송 박스	기본 구성
구성품	공장 교정 보고서	출고 시 포함
옵션	공인 교정 성적서 (CAL-679)	별도 주문
주문 코드	BL679-1500 · BL679-1600	사용 상한 온도에 따라 선택

하위·상위 구간을 맡는
공동 흑체

BL679 주문 코드는 어떻게 구분합니까?
BL679-1500은 500 ~ 1500 °C, BL679-1600은 600 ~ 1600 °C 구간입니다. 사용할 상한 온도에 맞춰 고르세요.
BL679 사양의 ±0.1 °C는 교정 정확도입니까?
아닙니다. 제어 센서가 10분 기준으로 유지하는 안정도입니다. 상한 온도에서는 안정도 1.6 °C, 균일도 2.4 °C로 환산해 불확도 예산에 반영하세요.
BL679를 설치하려면 무엇을 준비해야 합니까?
230 V AC 4000 W 전원이 필요합니다. 무게가 약 120 kg이므로 설치 위치와 바닥 하중도 먼저 정하세요. 110 V AC는 옵션입니다.
초고온 흑체로로 점검할 때 온도계 방사율은 어떻게 설정합니까?
공동 방사율에 맞춥니다. BL679 공동의 방사율이 0.995를 넘으므로 온도계도 그 값에 맞춰 설정하세요.
