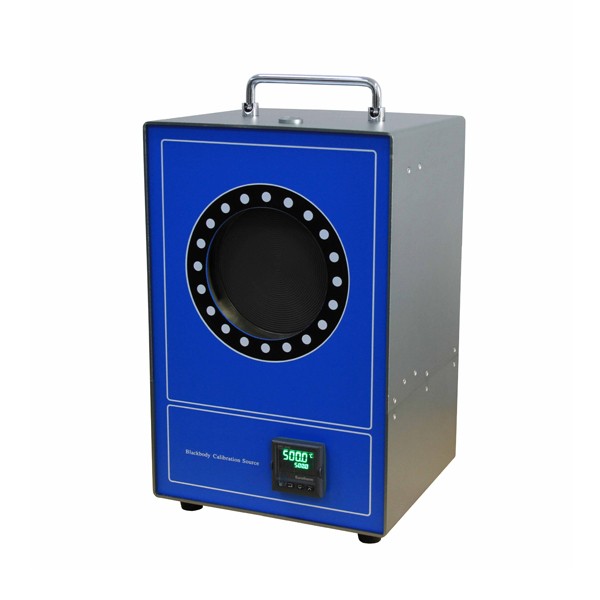

Baluntech BL675A 대면적 플랫 블랙바디 캘리브레이터(500℃)

MODEL: BL675A
브랜드: Baluntech

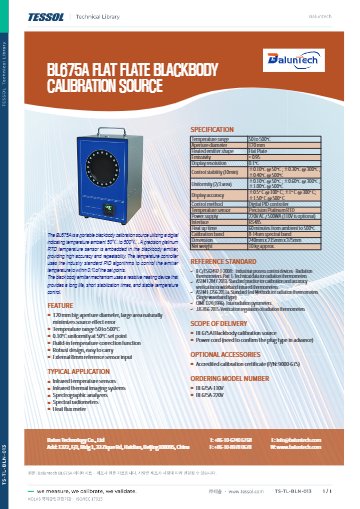

제품 자료: 데이터시트

제품문의 구매하기

스팟이 큰 적외선 온도계를
고온까지 점검하는 평판 흑체

Baluntech BL675 · BL675A 평판 블랙바디

견적 받기

Baluntech 국내 정식 공급 파트너

Baluntech BL675·BL675A는 152 mm·120 mm 평판 타깃을 최대 500 °C까지 가열하는 대면적 평판 블랙바디(적외선 온도계 교정기, Flat Plate Blackbody)입니다. 스팟이 큰 적외선 온도계와 열화상 카메라의 지시값을 같은 기준면에서 점검합니다.

온도 안정도는 50 °C에서 ±0.10 °C이고, 상한 온도에서도 10분 기준 ±0.40 °C 이내입니다. 상온에서 상한 온도까지는 1시간이면 올라갑니다. 내장 온도 보정 기능과 SPRT용 접촉 확인 홀을 갖춘 이 장비는 (주)테솔이 국내에 공식 공급합니다.

500 °C

평판 타깃 상한 온도

2종

BL675 · BL675A 타깃 크기

±0.40 °C

고온 끝 10분 안정도

1시간

상온에서 승온 시간

특징

BL675 평판 타깃의
크기와 안정도

핵심 특징	현장에서 달라지는 점
대면적 평판 타깃	스팟이 큰 적외선 온도계와 열화상 카메라의 측정 영역을 타깃 안에 충분히 담아 주변 복사의 영향을 줄입니다.
고온 구간 10분 안정도	고온에서도 10분 안정도가 수치로 정해져 있어, 지시값을 읽기 전 대기 시간을 미리 계획할 수 있습니다.
0.1 °C 표시 분해능	표시부가 0.1 °C 단위여서 온도계 지시값과의 작은 차이도 놓치지 않고 기록할 수 있습니다.
SPRT 접촉 확인 홀	SPRT를 타깃에 직접 접촉해 온도를 확인하므로 현장에서 표시값을 대조할 수 있습니다.

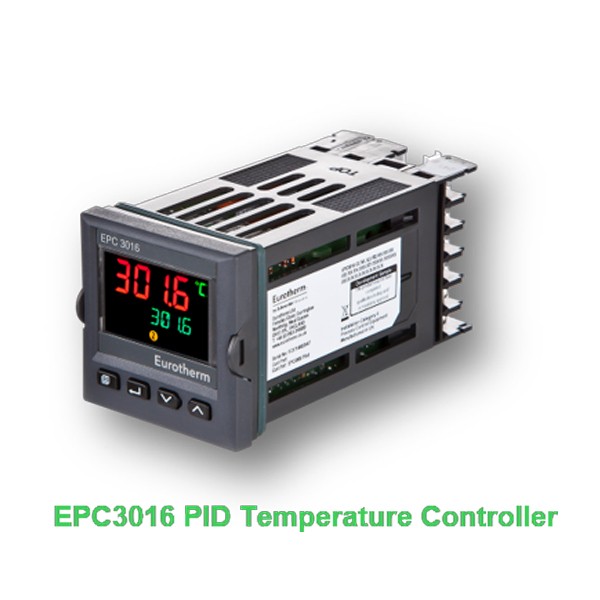

PRT 센서와 디지털 PID	백금 저항 온도계와 디지털 PID로 설정 온도를 제어해 승온 후 온도가 넘치거나 흔들리는 현상을 억제합니다.
내장 온도 보정 기능	표시값 보정을 본체에서 처리하므로 별도 보정표를 관리할 필요가 없습니다.

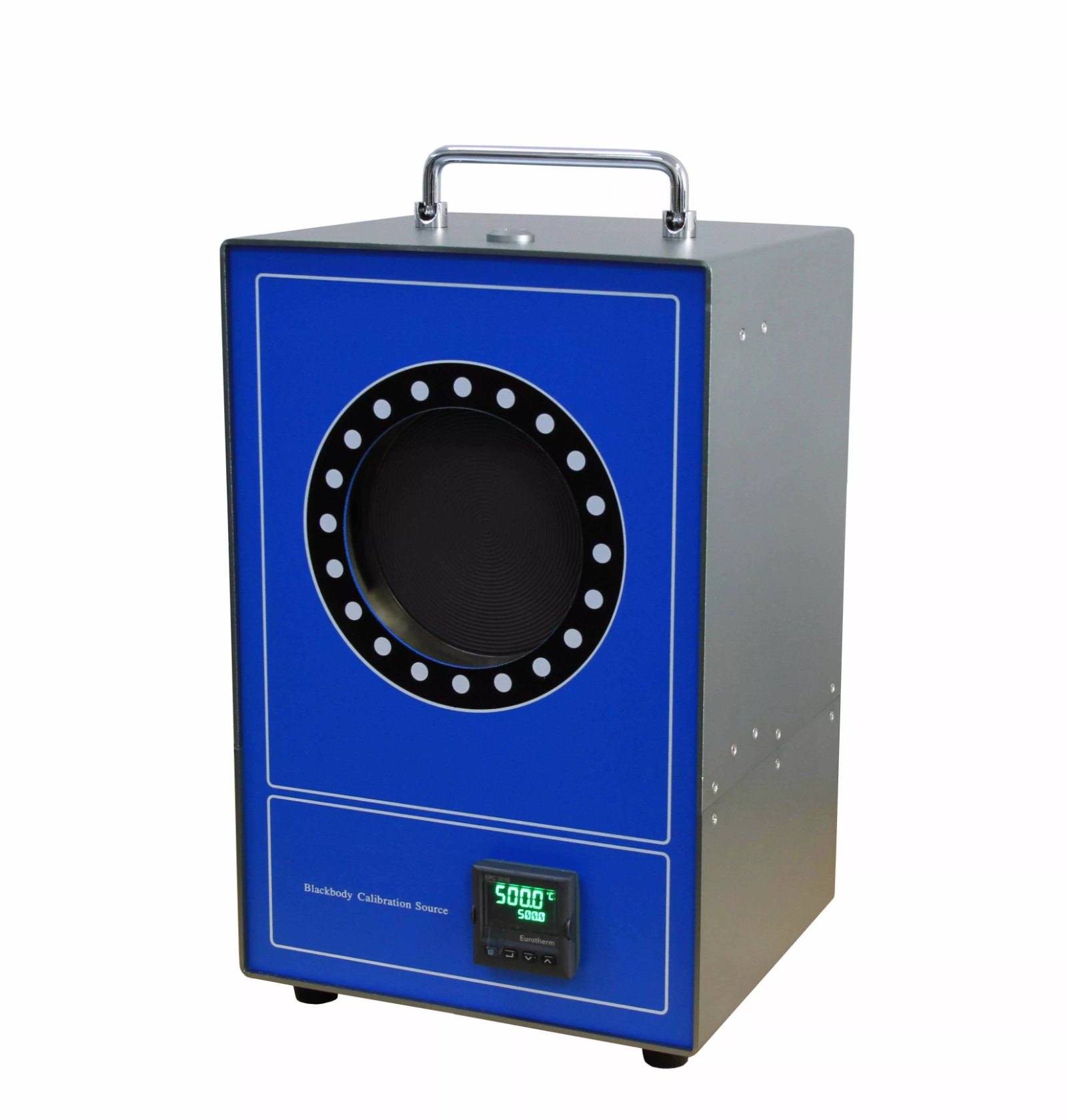

원형 흑체 개구부와 표시창이 있는 교정기 전면

타깃 크기

120 mm·152 mm 타깃과
온도계 스팟

타깃 지름은 스팟의 3배 이상

타깃 지름은 적외선 온도계 스팟의 3배 이상으로 잡는 것이 경험칙입니다. 따라서 120 mm 타깃은 스팟 40 mm 이하, 152 mm 타깃은 스팟 약 50 mm 이하에서 사용하세요. D:S 8:1 온도계를 300 mm 거리에 두면 스팟이 약 38 mm여서 두 타깃 모두 조건에 들어갑니다. 균일도는 면적 2/3 기준이므로 스팟은 타깃 중앙에 맞추세요.

교정 관리

안정도·균일도와
표시 정확도의 차이

안정도·균일도·표시 정확도의 구분

안정도는 시간에 따른 변동, 균일도는 타깃 면 안의 온도 차이, 표시 정확도는 표시값과 실제 온도의 차이입니다. 상한 온도에서 안정도는 ±0.40 °C, 균일도는 ±1.00 °C, 표시 정확도는 ±1.50 °C로 서로 다르므로 온도계 불확도 평가에 각각 반영하세요. 출고 시에는 파이로미터를 기준으로 조정합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

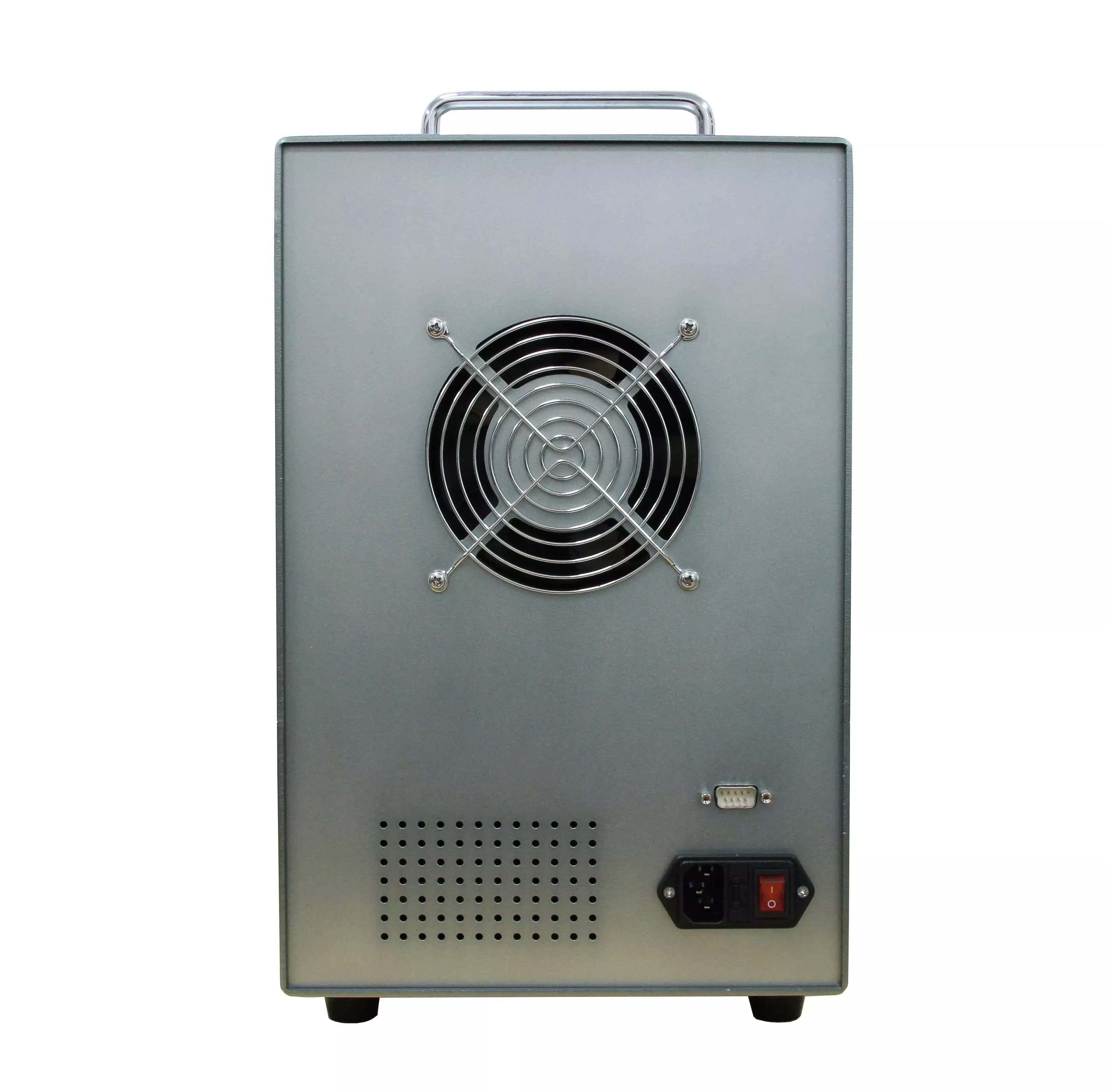

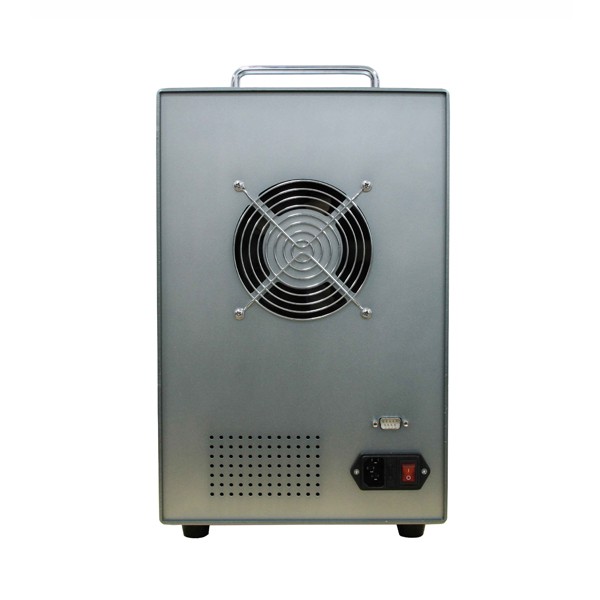

냉각 팬과 전원부가 있는 본체 후면

사양

BL675·BL675A
모델별 사양 비교

항목	BL675	BL675A
타깃 지름	152 mm (152.4 mm)	120 mm
방사율	0.95	0.97 ± 0.02
온도 범위	35 ~ 500 °C	50 ~ 500 °C
주문 코드	BL675-220V · BL675-110V	BL675A-220V · BL675A-110V
안정도 (10분)	±0.10 °C @50 °C · ±0.30 °C @300 °C · ±0.40 °C @500 °C	동일
균일도 (면적 2/3)	±0.10 °C @50 °C · ±0.60 °C @300 °C · ±1.00 °C @500 °C	동일
표시 정확도	±0.50 °C @100 °C · ±1.00 °C @300 °C · ±1.50 °C @500 °C	동일
크기 (D × W × H)	240 × 215 × 375 mm	동일

시리즈 공통 사양

항목	사양
표시 분해능	0.1 °C
가열체 형상	평판
발열 방식	저항 가열
온도 센서 · 제어	정밀 백금 저항 온도계(PRT) · 디지털 PID
승온 · 냉각 시간	1시간 (상온 → 500 °C) · 1시간 (500 → 50 °C)
교정 방식	표준 비접촉 온도계 기준 (파이로미터)
분광 대역	8 ~ 14 µm
접촉 확인	SPRT용 8 mm 홀
보정	내장 온도 보정 기능
인터페이스	RS485
전원	220 V AC 50 Hz 500 W (110 V AC 옵션)
무게	약 10 kg
기본 구성	본체, 전원 코드
옵션	공인 교정 성적서, 110 V AC 전원 옵션

활용 분야

대면적 타깃이
필요한 현장

적외선 온도 센서 — 큰 평판 타깃으로 센서 지시값을 점검합니다.
적외선 열화상 시스템 — 고온 구간의 열화상 시스템 지시값을 확인합니다.
분광 분석기와 스펙트럼 방사계 — 8 ~ 14 µm 대역의 기준 복사원으로 사용합니다.
열 유속계 — 열 유속계를 점검할 때 기준 온도의 복사 면으로 사용합니다.
스팟이 큰 적외선 온도계 — 타깃 면적에 충분히 들어오는 온도계를 점검합니다.

선택 가이드

스팟 크기에 맞는
평판 타깃 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
온도계 스팟이 40 mm 이하일 때	BL675A	120 mm 타깃이면 충분하며, 방사율 0.97 ± 0.02 기준면을 갖춥니다.
스팟이 약 50 mm까지 커질 때	BL675	152 mm 큰 타깃이 약 50 mm까지의 스팟을 담아 줍니다.
영하 구간이 필요할 때	BL673	−20 ~ 125 °C까지 다루는 공동형 블랙바디여서 영하 점검에 맞습니다.

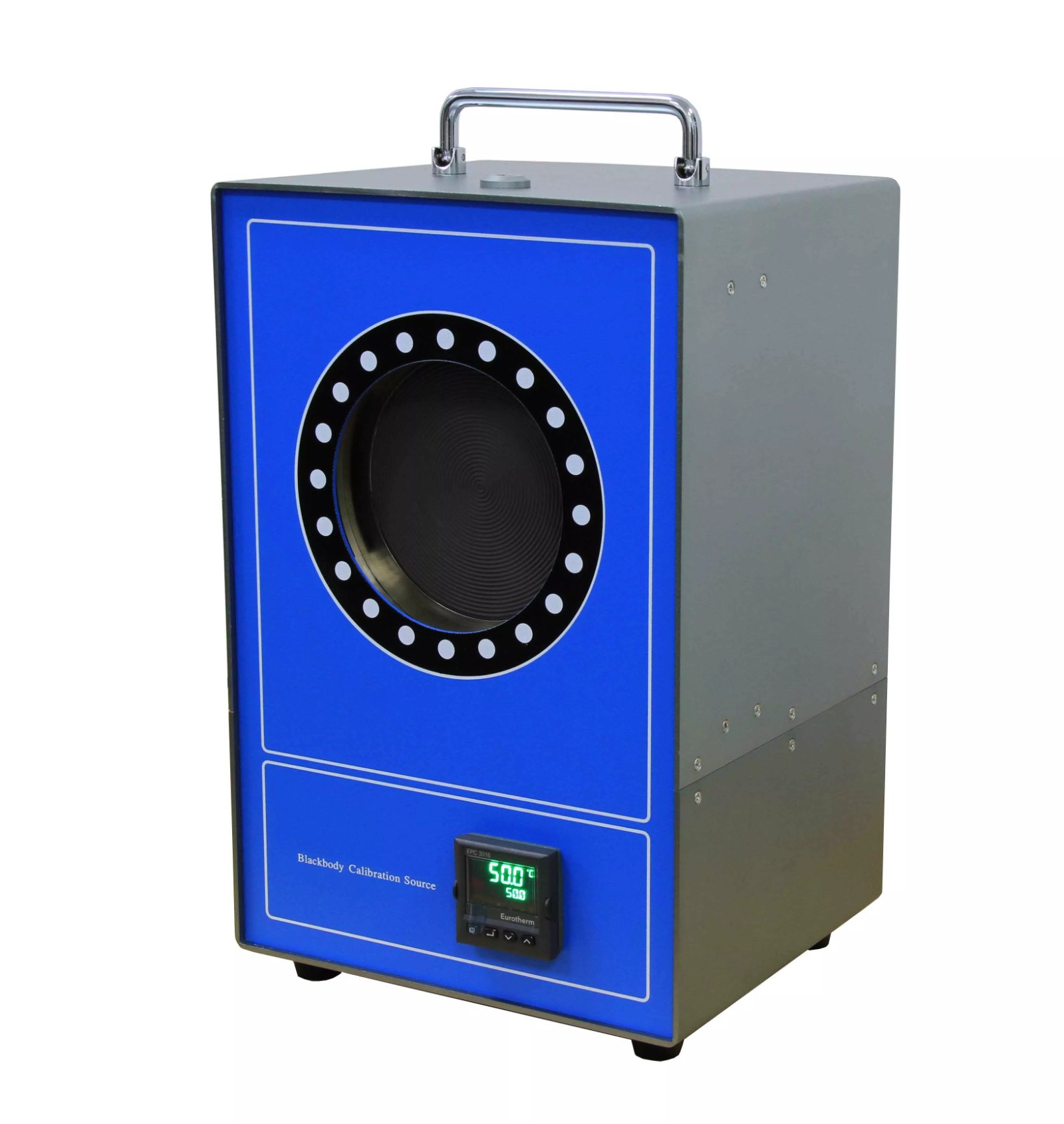

손잡이와 흑체 개구부가 보이는 교정기 사선 모습

구성·옵션

BL675 주문 코드와
추가 옵션

구분	내용
BL675	BL675-220V · BL675-110V
BL675A	BL675A-220V · BL675A-110V
옵션	공인 교정 성적서, 110 V AC 전원

평판 흑체와 함께 보는
공동형 블랙바디

BL675와 BL675A는 어떤 점이 다릅니까?
타깃 지름과 방사율 표기가 다릅니다. 나머지 성능 사양은 같으며, 타깃은 BL675가 152 mm로 더 큽니다.
BL675로 열화상 카메라도 점검할 수 있습니까?
네, 열화상 카메라 점검에 사용할 수 있습니다. 카메라 화면에서 타깃이 측정 영역보다 충분히 크게 잡히도록 거리를 맞추세요.
평판 블랙바디로 점검할 때 온도계 방사율은 얼마로 설정합니까?
교정기에 표기된 방사율에 맞춥니다. BL675는 0.95, BL675A는 0.97 ± 0.02입니다. 온도계 방사율을 바꿀 수 없는 고정형이라면 구성을 먼저 상담해 주세요.
BL675의 승온과 냉각에는 얼마나 걸립니까?
상온에서 상한 온도까지 승온에 1시간, 상한에서 하한 온도까지 냉각에도 1시간이 걸립니다. 교정 일정은 이 시간을 포함해 잡으세요.
