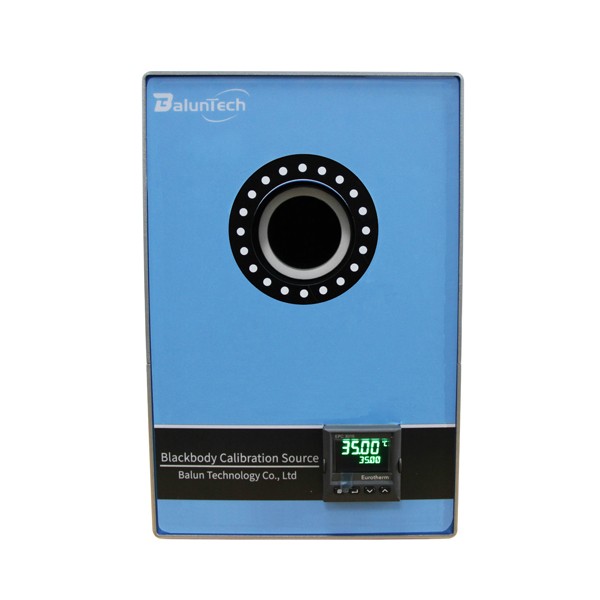

Baluntech BL676 휴대용 흑체 교정 소스(35℃~500℃)

Baluntech BL676 휴대용 흑체 교정 소스(35℃~500℃)

MODEL
BL676
브랜드
Baluntech

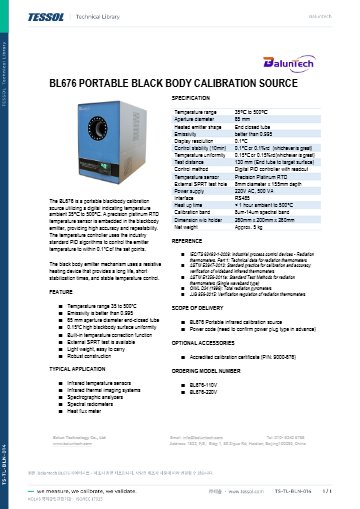

제품 자료
제품문의 구매하기

현장에서 적외선 온도계를
점검하는 휴대형 블랙바디

Baluntech BL676 휴대형 블랙바디

견적 받기

Baluntech 국내 정식 공급 파트너

Baluntech BL676은 35~500 °C에서 방사율 0.995 초과의 복사 면을 만드는 약 5 kg 휴대형 블랙바디(공동 흑체)입니다. 개구 65 mm의 막힌 관 공동과 지름 8 mm의 SPRT 확인 홀을 갖춰, 설비 현장에서 적외선 온도계를 점검할 때 적합합니다.

백금 저항 온도계(PRT)와 PID 제어가 10분 기준 ±0.1 °C 또는 판독값의 0.1 %를 유지하며, 상온에서 상한 온도까지 1시간 이내에 도달합니다. 보호 휴대 케이스가 기본 구성에 포함된 이 장비는 (주)테솔이 국내에 공식 공급합니다.

35 ~ 500 °C

온도 범위

> 0.995

공동 방사율

약 5 kg

휴대형 본체 무게

SPRT 홀

접촉 확인용

특징

BL676 휴대형 흑체의
현장 점검 특징

핵심 특징현장에서 달라지는 점
휴대형 몸체현장으로 직접 옮겨 설치 위치에서 온도계를 점검하므로 센서를 떼어 내 운송하는 일이 줄어듭니다.
막힌 관 공동막힌 관 공동이 방사율 0.995 초과의 복사 면을 만들어 온도계 지시값을 기준 면과 대조합니다.
SPRT 확인 홀별도 홀에 기준 SPRT를 넣어 공동 온도를 접촉으로 확인하고 그 값을 기록할 수 있습니다.
PRT 제어와 PID백금 저항 온도계가 읽은 값을 기준으로 설정 온도를 유지합니다.
빠른 승온상한까지 1시간 이내에 도달해 현장 점검 시간이 짧아집니다.
내장 온도 보정 기능기준 온도계 값과 표시 온도가 어긋나면 장비에서 직접 보정할 수 있습니다.

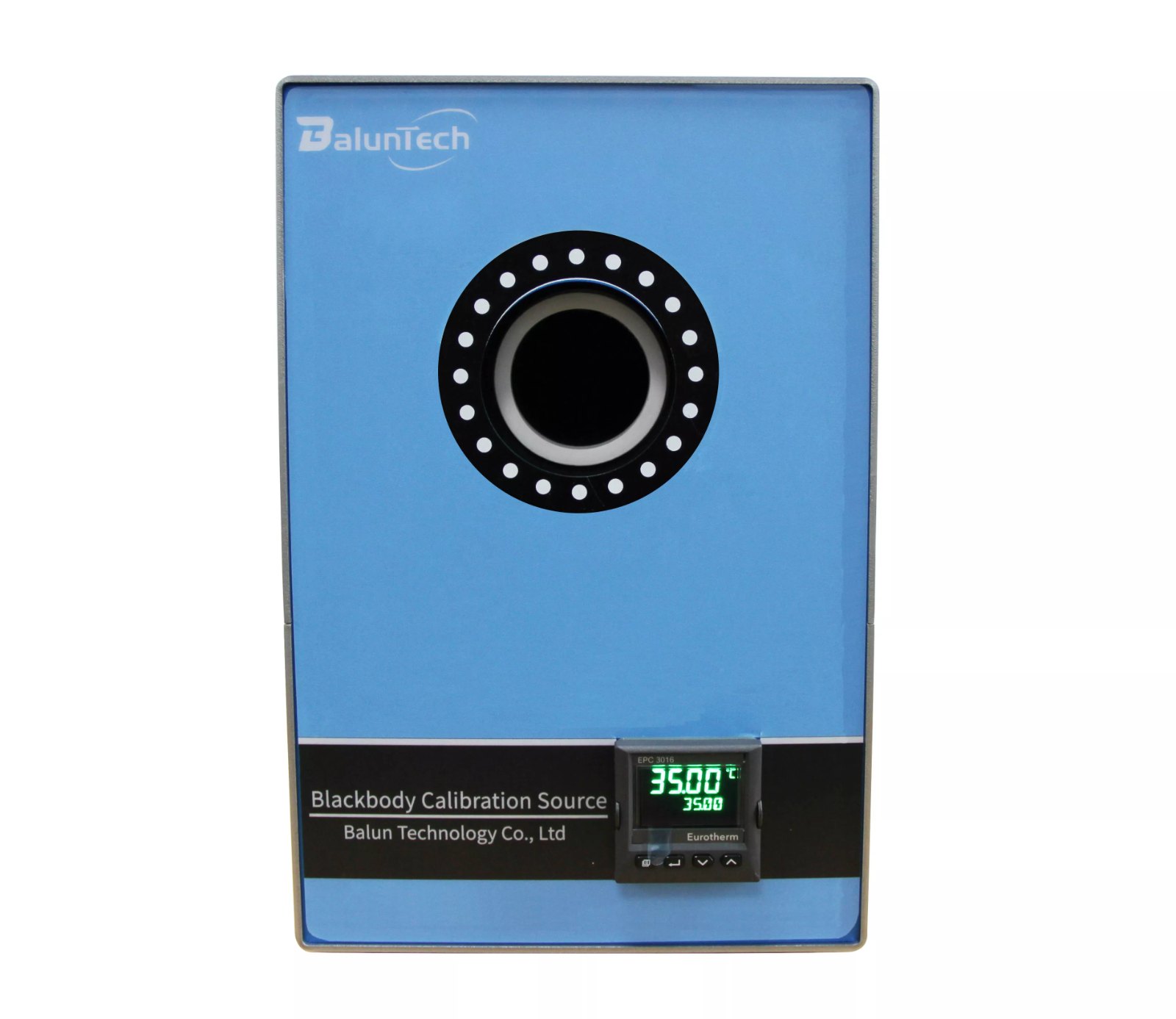

Baluntech BL676 - 흑체 개구부와 표시창이 보이는 교정 소스 정면
흑체 개구부와 표시창이 보이는 교정 소스 정면

접촉 확인

SPRT 홀로 확인하는
공동 온도

8 mm SPRT 홀과 접촉 확인

본체에는 기준 SPRT를 넣는 지름 8 mm, 깊이 155 mm의 홀이 따로 있습니다. 공동 온도를 기준 온도계로 직접 확인하고, 그 값을 교정 기록에 남기세요. 상한 온도로 환산하면 제어 안정도는 0.5 °C, 균일도는 0.75 °C입니다.

개구와 스팟

65 mm 개구에 맞는
온도계 스팟 크기

개구 65 mm는 스팟이 약 22 mm 이하인 온도계에 맞습니다. 측정 거리 130 mm에서 D:S 10:1 온도계의 스팟은 13 mm입니다. 온도계마다 교정 거리가 다르므로 스팟 크기도 함께 확인하고, 상한을 넘는 구간은 벤치형 BL678을 검토하세요.

교정 관리

BL676 교정 보고서와
CAL-676 공인 성적서

출고 시 공장 교정 보고서가 동봉되며, 공인 교정 인증서는 옵션 CAL-676으로 주문합니다. 이후 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 알려 드립니다.

사양

BL676 휴대형 공동
사양표

항목사양
온도 범위35 ~ 500 °C
개구 지름65 mm
공동 형태막힌 관
방사율> 0.995
제어 안정도 (10분)±0.1 °C 또는 판독값의 0.1 % 중 큰 값 · 500 °C에서 0.5 °C
균일도0.15 °C 또는 판독값의 0.15 % 중 큰 값 · 500 °C에서 0.75 °C
표시 분해능0.1 °C
제어백금 저항 온도계(PRT) · 디지털 PID
발열 방식저항 가열
승온 시간1시간 이내 (상온 → 500 °C)
접촉 확인 홀SPRT용 지름 8 mm × 깊이 155 mm
측정 거리 · 분광 대역130 mm · 8 ~ 14 µm
내장 기능온도 보정 기능
전원 · 인터페이스220 V AC 500 W (110 V 옵션) · RS485
크기 (D × W × H) · 무게260 × 200 × 260 mm · 약 5 kg
주문 코드BL676-220V · BL676-110V

활용 분야

현장 점검이
필요한 분야

  • 적외선 온도 센서 — 설비 현장에서 비접촉 온도계의 지시값을 점검합니다.
  • 적외선 열화상 시스템 — 열화상 장비의 온도 표시를 기준 면과 대조합니다.
  • 분광 분석기와 스펙트럼 방사계 — 8~14 µm 대역 장비의 기준 광원으로 사용합니다.
  • 열 유속계 — 열 유속 센서를 점검하는 기준 복사원으로 사용합니다.

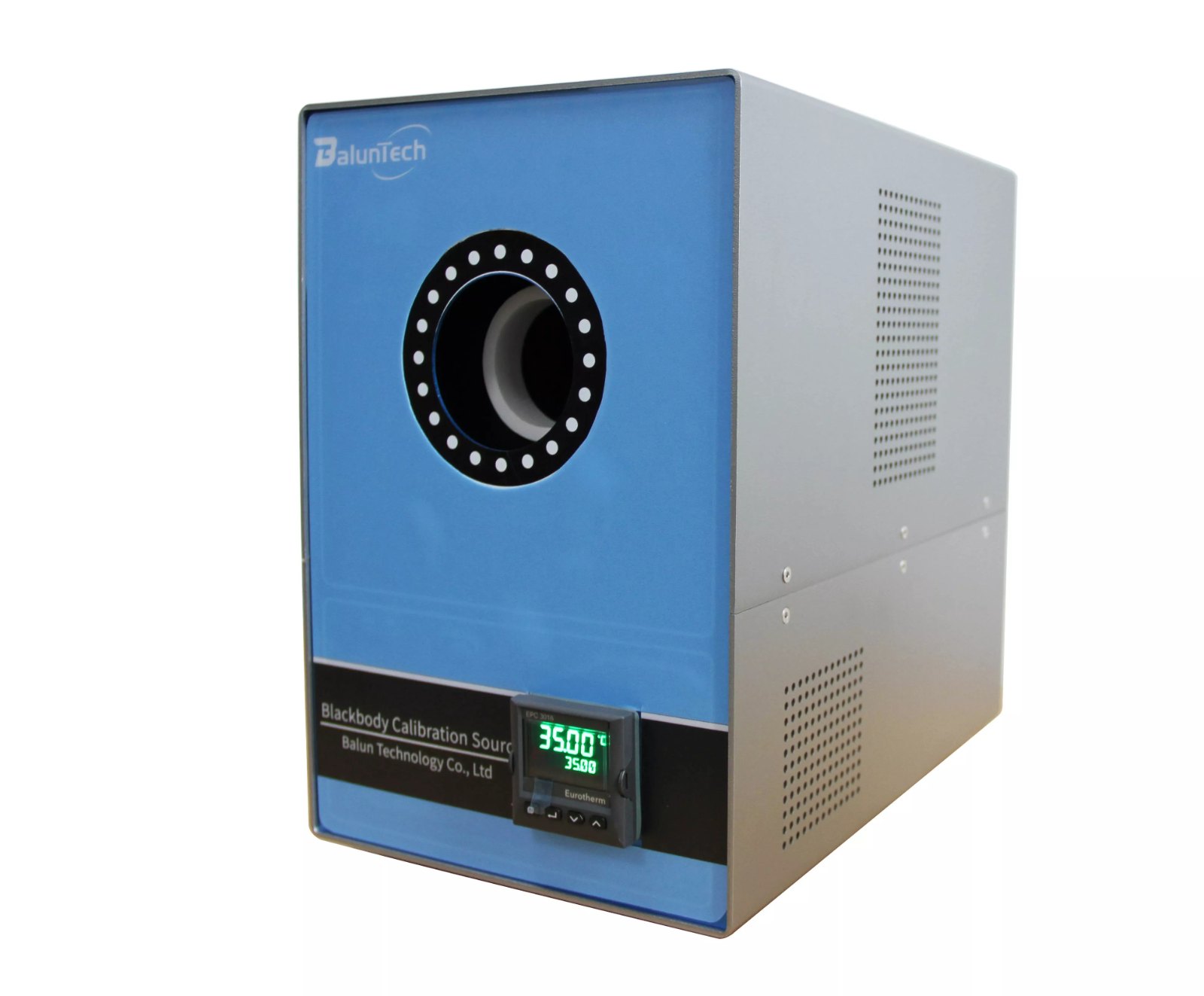

Baluntech BL676 - 원형 개구부와 표시창이 있는 휴대용 흑체 교정 소스
원형 개구부와 표시창이 있는 휴대용 흑체 교정 소스

선택 가이드

35~500 °C를 벗어날 때
고를 모델

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
영하 저온 구간이 필요할 때BL673-20 ~ 125 °C 범위의 저온 공동으로 영하 점검을 맡습니다.
이 범위를 넘는 고온이 필요할 때BL678100 ~ 1200 °C 범위를 다루는 벤치형입니다.
초고온 바닥 설치형이 필요할 때BL679바닥에 설치하는 깊은 공동이 초고온 구간을 담당합니다.

구성·옵션

휴대 케이스를 포함한
기본 구성과 옵션

구분항목비고
구성품BL676 본체, 전원 코드, 보호 휴대 케이스, 사용 설명서기본 구성
구성품공장 교정 보고서출고 시 포함
옵션공인 교정 인증서 (CAL-676)별도 주문
주문 코드BL676-220V · BL676-110V전원 사양별
