-20 °C부터 125 °C까지
온도계를 점검하는 저온 블랙바디

Baluntech BL673 저온 블랙바디

견적 받기

Baluntech 국내 정식 공급 파트너

Baluntech BL673은 깊이 110 mm 막힌 관 공동으로 -20 ~ 125 °C에서 방사율 0.995 초과의 복사원을 만드는 저온 블랙바디(휴대형 공동 흑체, Cavity Blackbody)입니다. 상온 아래 구간에서 적외선 온도계와 열화상 카메라를 점검할 때 기준 복사원으로 사용합니다.

상온에서 -20 °C까지 30분, 125 °C까지 20분이면 도달합니다. 10분 안정도 0.1 °C, 균일도 0.15 °C로 개구 안쪽 온도가 일정하게 유지되므로 온도계 지시값을 흔들림 없는 기준과 비교할 수 있습니다. 영하에서는 옵션인 질소 퍼지 연결로 결로를 막을 수 있으며, 이 장비는 (주)테솔이 국내에 공식 공급합니다.

-20 ~ 125 °C

온도 범위

65 mm

개구 지름

0.1 °C

10분 안정도

약 8.3 kg

본체 무게

특징

막힌 관 공동과
빠른 도달

핵심 특징현장에서 달라지는 점
막힌 관 공동깊이 110 mm 공동이 복사를 가둬 개구에서 방사율 0.995 초과의 복사원을 만듭니다.
빠른 도달 시간냉각 30분, 가열 20분이면 되므로 한 번의 시험 일정 안에서 영하 구간과 고온 구간을 모두 점검할 수 있습니다.
0.15 °C 균일도개구 안쪽 온도 편차가 작아 온도계 스팟의 위치 오차가 지시값에 주는 영향이 줄어듭니다.
PRT 센서와 디지털 PID정밀 백금 저항 온도계로 제어하므로 설정 온도 부근에서 온도가 크게 흔들리지 않습니다.
질소 퍼지 연결건조한 질소를 개구에 흘려 영하에서 결로와 서리가 생기지 않게 합니다.
보호용 휴대 케이스본체를 보호용 휴대 케이스에 담아 점검 현장까지 옮길 수 있습니다.

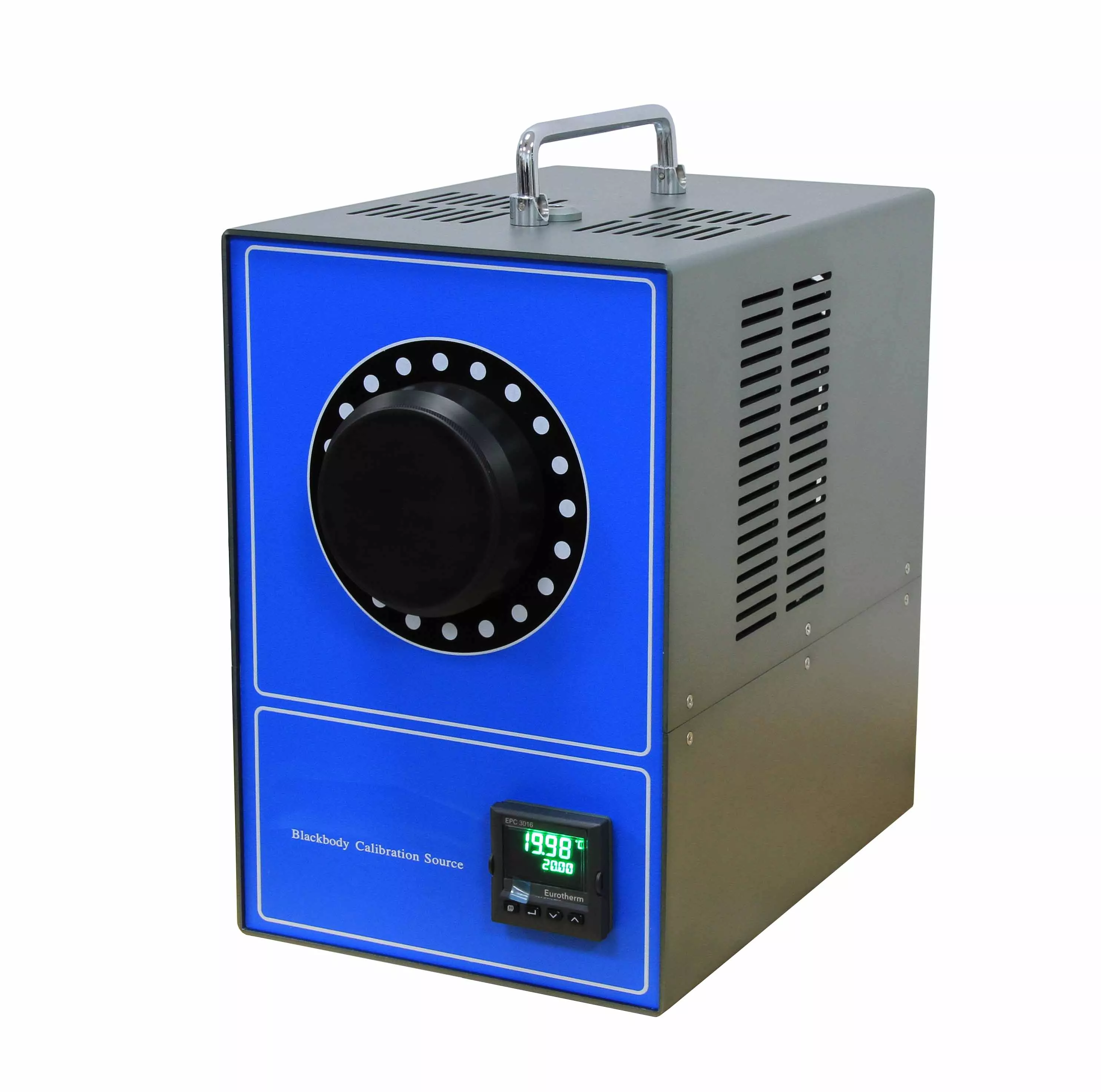

Baluntech BL673 - 원형 개구부와 온도 표시창이 있는 블랙바디 교정 소스 전면
원형 개구부와 온도 표시창이 있는 블랙바디 교정 소스 전면

영하 운용

영하 점검에서
결로와 반사 줄이기

영하 운용과 질소 퍼지

공동이 영하로 내려가면 개구 안쪽에 서리가 낄 수 있으므로 질소 퍼지 연결로 건조한 기체를 흘려 보내세요. 타깃이 주위보다 차가울 때는 주위에서 반사된 복사도 측정값에 섞입니다. 측정자는 옆에 서서 체열이 개구로 반사되지 않게 하세요.

개구 크기

65 mm 개구에 맞는
온도계 스팟 조건

스팟의 3배를 기준으로 한 개구 지름

개구 지름은 온도계 스팟의 3배로 잡는 것이 경험칙이므로, 스팟이 약 22 mm 이하인 조건에서 사용하세요. 예를 들어 D:S 12:1 온도계를 150 mm 거리에 두면 스팟이 12.5 mm여서 이 조건에 들어갑니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

사양

BL673
상세 사양

항목사양
온도 범위-20 ~ 125 °C
개구 지름 · 공동 깊이65 mm (50 mm 옵션) · 110 mm
공동 형태막힌 관
방사율0.995 초과
안정도 (10분)0.1 °C
균일도0.15 °C
표시 정확도0.5 °C
표시 분해능0.01 °C (100 °C 미만) · 0.1 °C (100 °C 초과)
냉각 · 승온 시간30분 (상온 → -20 °C) · 20분 (상온 → 125 °C)
제어 · 센서디지털 PID(표시부 포함) · 정밀 백금 저항 온도계(PRT)
분광 대역8 ~ 14 µm
보정내장 온도 보정 기능
RTD 삽입 홀지름 4.2 mm (0.165 in)
전원 · 인터페이스220 V AC 350 VA (110 V AC 옵션) · RS485
크기 (H × W × D) · 무게300 × 200 × 280 mm · 약 8.3 kg
맞춤 범위 옵션-23 ~ 155 °C (BL673-X)
기본 구성BL673 본체, 전원 코드, 보호용 휴대 케이스, 사용 설명서
주문 코드 · 옵션BL673-220V · BL673-110V · 공인 교정 성적서 (CAL-673) · 질소 퍼지 연결

활용 분야

상온 아래 구간을
점검하는 현장

  • 적외선 온도 센서 — 저온 구간에서 센서 지시값이 기준과 맞는지 점검합니다.
  • 적외선 열화상 시스템 — 상온 아래 구간에서 열화상 시스템의 온도 표시를 확인합니다.
  • 분광 분석기와 스펙트럼 방사계 — 8 ~ 14 µm 대역의 기준 복사원으로 사용합니다.
  • 열 유속계 — 열 유속계를 점검할 때 기준 온도의 복사원으로 사용합니다.

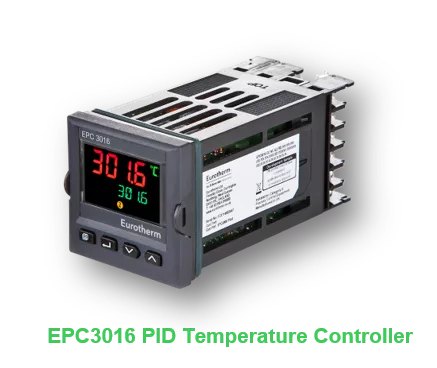

Baluntech BL673 - 온도 제어기의 표시창과 조작 버튼
온도 제어기의 표시창과 조작 버튼

선택 가이드

점검 온도에 맞는
블랙바디 선택

이럴 때 (현장 조건)권장 모델선택 이유
상온 아래 구간부터 점검할 때BL673막힌 관 공동 하나로 영하부터 125 °C까지 이어서 점검할 수 있습니다.
35 ~ 500 °C 고온 평판이 필요할 때BL675대면적 평판 타깃이어서 스팟이 큰 온도계도 타깃 안에 담깁니다.
휴대형으로 -30 °C까지 필요할 때Fluke 913357 mm 타깃으로 -30 ~ 150 °C를 다루므로 이 모델보다 낮은 온도까지 점검할 수 있습니다.

구성·옵션

BL673 기본 구성과
주문 옵션

구분내용
구성품BL673 본체, 전원 코드, 보호용 휴대 케이스, 사용 설명서
옵션공인 교정 성적서 (CAL-673), 맞춤 범위 -23 ~ 155 °C (BL673-X), 질소 퍼지 연결
주문 코드BL673-220V · BL673-110V
