Fluke Calibration 9132·9133은 지름 57 mm 평판 타깃과 접촉 온도계용 RTD 기준 웰을 갖춘 휴대형 적외선 교정기(Portable IR Calibrator)입니다. 9132는 50 ~ 500 °C, 9133은 -30 ~ 150 °C 구간의 적외선 온도계를 점검합니다.

9132는 1.8 kg, 9133은 4.6 kg 본체라 현장으로 옮겨 사용할 수 있습니다. 각 모델은 7개 온도점의 NIST 소급 데이터와 함께 공급되므로 점검 기준 온도의 근거를 입고 서류로 확인할 수 있습니다. 이 적외선 교정기는 (주)테솔이 국내에 공식 공급합니다.

50 ~ 500 °C

9132 온도 범위

-30 ~ 150 °C

9133 온도 범위

57 mm

평판 타깃 지름

RTD 웰

접촉 기준 확인

특징

고온용 9132와 영하용 9133의⁣ 평판 타깃

핵심 특징현장에서 달라지는 점
평판 타깃타깃 면의 온도를 제어하므로 스팟이 작은 적외선 온도계의 지시값을 같은 면에서 대조할 수 있습니다.
RTD 기준 웰타깃 뒤 웰에 기준 온도계를 넣어 타깃 온도를 접촉 방식으로도 확인할 수 있습니다.
9133 고체 냉각영하까지 내려가는 구간을 별도 냉각 장치 없이 본체 안에서 처리합니다.
9133 건조 가스 연결구전면 연결구로 건조 가스를 흘려 영하에서의 결로와 서리를 줄입니다.
RS-232와 9930 소프트웨어RS-232로 9930 Interface-it 소프트웨어와 연결해 설정 온도와 기록을 PC에서 관리합니다.
전원 전환식115 V와 230 V AC를 전환해 사용하므로 해외 현장에서도 그대로 사용할 수 있습니다.
FLUKE CALIBRATION 9132/9133 - 원형 복사면이 있는 적외선 교정기와 적외선 온도계
원형 복사면이 있는 적외선 교정기와 적외선 온도계

영하 운용

9133 영하 운용과⁣ 결로 대책

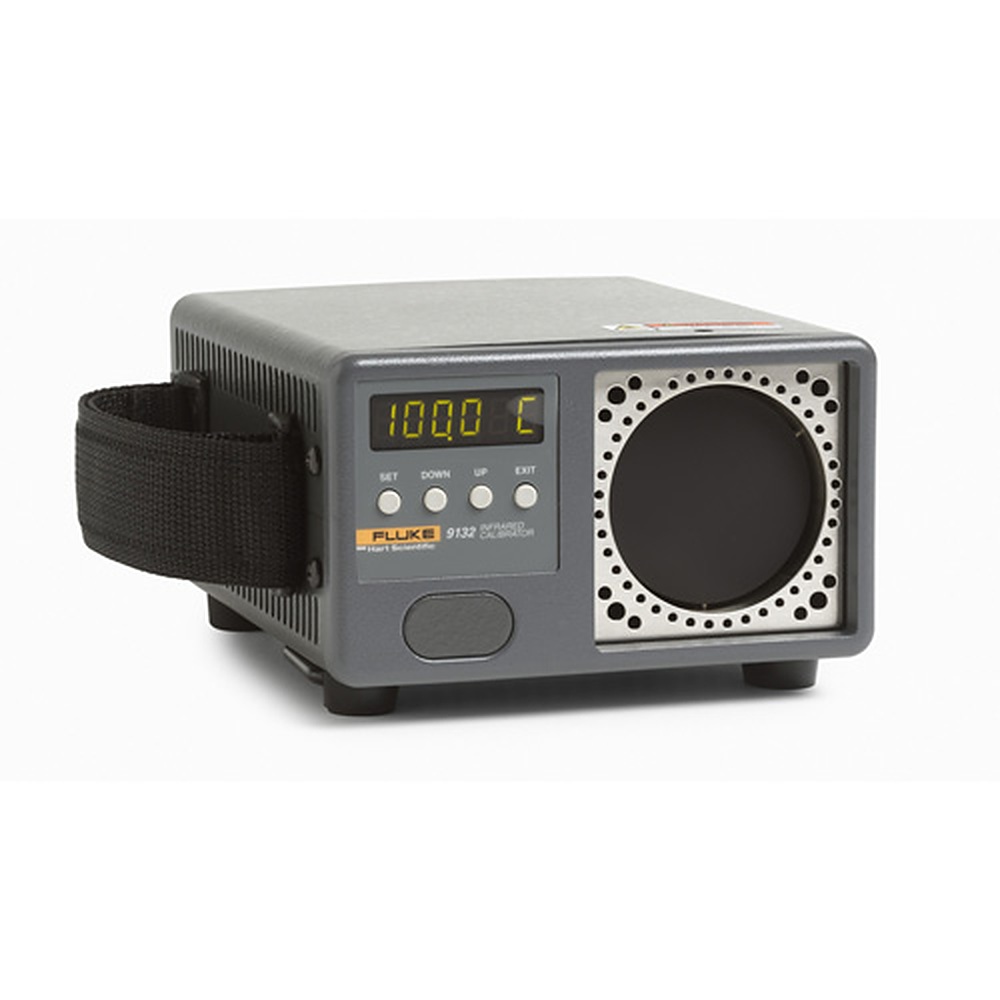

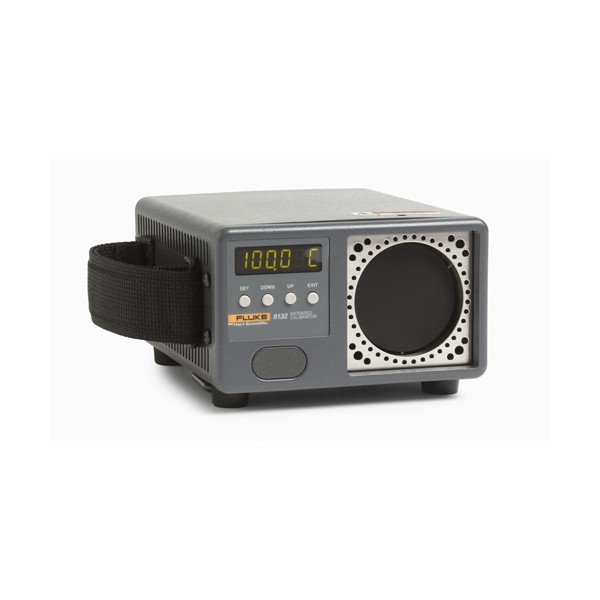

Fluke Calibration 9132/9133 적외선 온도교정기 제품 사진

건조 가스로 서리 줄이기

9133을 영하로 운용할 때는 전면 건조 가스 연결구에 건조 가스를 흘려 타깃 위 결로와 서리를 줄이세요. 타깃이 주위보다 차가우면 주변 열원도 측정에 영향을 주므로 타깃 앞 반사 조건을 정리하세요.

FLUKE CALIBRATION 9132/9133 - 적외선 온도계로 교정기 복사면을 겨누는 모습

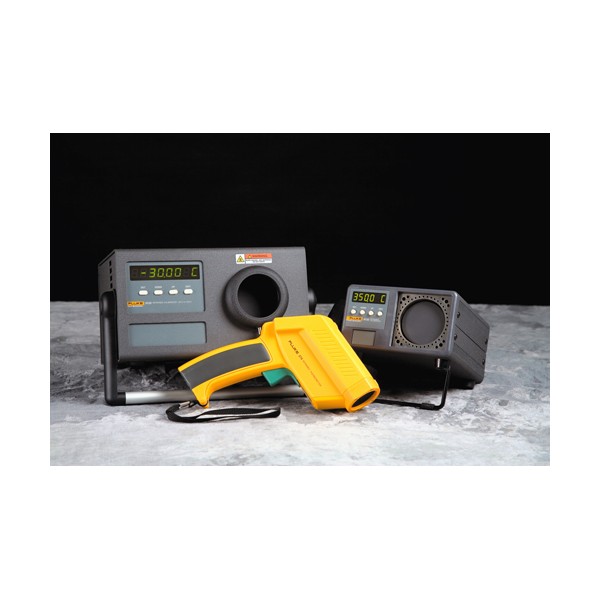

적외선 온도계로 교정기 복사면을 겨누는 모습

스팟 조건

평판 타깃 크기와⁣ 온도계 스팟 조건

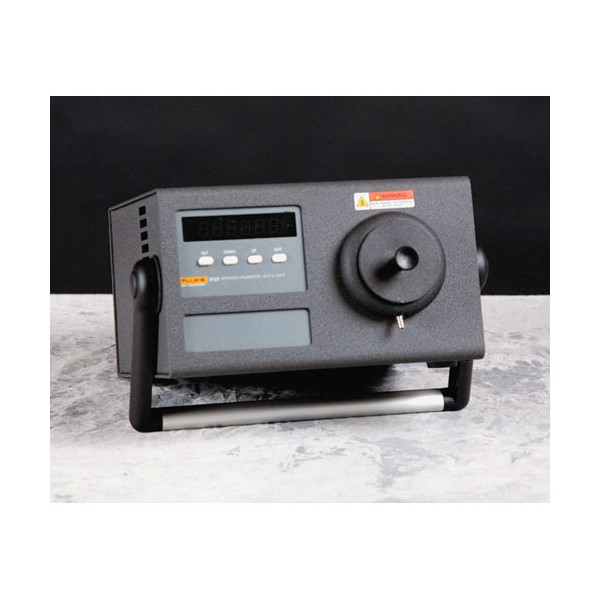

Fluke Calibration 9132/9133 적외선 온도교정기 제품 사진

스팟 크기의 3배인 타깃

타깃은 온도계 스팟의 3배 크기가 경험칙이므로 스팟이 약 19 mm 이하인 조건에서 사용합니다. D:S 12:1 온도계를 150 mm 거리에 두면 스팟이 12.5 mm여서 조건에 들어갑니다. 스팟이 큰 온도계와 열화상은 152.4 mm 타깃의 Fluke 4180 · 4181을 검토하세요. 점검한 온도계의 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사용 방법

9132·9133 적외선 교정기⁣ RS-232 연결과 직렬 명령

9132·9133은 뒷면 RS-232 포트로 PC와 연결하고, 함께 공급되는 9930 Interface-it 소프트웨어로 설정 온도와 기록을 관리합니다. 터미널 프로그램에서 짧은 ASCII 명령을 보내 설정점을 바꾸고 온도를 읽을 수도 있습니다.

소프트웨어·도구하는 일
9930 Interface-itPC에서 설정 온도 변경과 기록 관리
RS-232 (뒷면 DB-9)8 데이터 비트, 1 정지 비트, 패리티 없음으로 직렬 통신
SErIAL 메뉴bAUd, SPEr, dUPL, LF 항목 설정
직렬 명령s, t, u 같은 짧은 명령으로 설정점과 온도 읽기

처음 연결하는 순서

순서할 일
1차폐된 RS-232 케이블로 뒷면 DB-9 포트와 PC를 연결하세요. 산업 현장에서는 케이블을 1 m 이하로 둡니다.
2SET과 EXIT를 함께 눌러 보조 메뉴로 들어간 뒤 SET을 반복해 PAr을 띄웁니다.
3UP을 눌러 SErIAL을 고르고 SET을 누른 다음, bAUd(300~9600)를 PC 쪽 설정과 같게 맞추세요.
49930 Interface-it을 실행하거나 터미널 프로그램에서 t를 보내 현재 온도 응답을 확인합니다.
5s=200.0처럼 설정점을 보내고 s로 다시 읽어 설정이 반영됐는지 확인하세요.

9132 직렬 명령 예시

명령하는 일
s설정점 읽기 (응답 예 set: 100.00 C)
s=200.0설정점을 200.0으로 설정
t현재 온도 읽기 (응답 예 t: 55.6 C)
u=c온도 단위를 섭씨로 설정
sa=0자동 전송 끄기 (샘플 주기 0)

명령은 대소문자를 구분하지 않으며 끝에 CR을 붙입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼을 함께 확인하세요.

보율은 직렬 명령으로 바꿀 수 없으므로 전면 SErIAL 메뉴에서 먼저 맞추세요. SPEr을 0으로 두면 온도값을 자동으로 보내지 않고 명령에만 응답합니다.

사양

9132 · 9133 모델 비교와⁣ 공통 사양

항목91329133
온도 범위50 ~ 500 °C-30 ~ 150 °C (주위 23 °C)
정확도±0.5 °C @100 °C · ±0.8 °C @500 °C±0.4 °C
안정도±0.1 °C @100 °C · ±0.3 °C @500 °C±0.1 °C
가열 시간30분 (50 → 500 °C)15분 (25 → 150 °C)
냉각 시간30분 (500 → 100 °C)15분 (25 → -20 °C)
결로 대책해당 없음고체 냉각 · 전면 건조 가스 연결구
NIST 소급 데이터 온도점50 · 100 · 200 · 250 · 300 · 400 · 500 °C-30 · 0 · 25 · 75 · 100 · 125 · 150 °C
전원115 V AC ±10 % 3 A · 230 V AC ±10 % 1.5 A · 50/60 Hz · 340 W115 V AC ±10 % 1.5 A · 230 V AC ±10 % 1.0 A · 50/60 Hz · 200 W
크기 (H × W × D)102 × 152 × 178 mm152 × 286 × 267 mm
무게1.8 kg4.6 kg
품번16582051658222

시리즈 공통 사양

항목사양
타깃 지름57 mm
타깃 방사율0.95 (8 ~ 14 µm에서 ±0.02)
분해능0.1°
접촉 기준RTD 기준 웰
인터페이스RS-232 · 9930 Interface-it 소프트웨어
전원 방식115 V 또는 230 V AC 50/60 Hz 전환식
표시온도 안정 여부를 알려 주는 표시부
옵션 케이스9302 휴대 케이스 · 9308 휴대 케이스

활용 분야

9132·9133으로 적외선⁣ 온도계를 점검하는 현장

  • 휴대형 적외선 온도계 — 9132로 고온 구간의 온도계를 현장에서 점검합니다.
  • 영하 구간 온도계 — 9133으로 영하 구간을 점검합니다.
  • 접촉 기준 확인 — RTD 기준 웰로 타깃 온도를 접촉으로 확인합니다.
  • 파이로미터 검증 — 파이로미터 값을 타깃 온도와 비교합니다.

선택 가이드

점검 온도 구간에 맞는⁣ 9132·9133 선택

이럴 때 (현장 조건)권장 모델선택 이유
고온 구간을 점검할 때913250 ~ 500 °C 고온 구간을 1.8 kg 본체로 들고 다니며 점검할 수 있습니다.
영하 구간을 점검할 때9133고체 냉각으로 -30 °C까지 내려가 영하 구간 점검에 맞습니다.
타깃이 더 크거나 균일도 자료가 필요할 때Fluke 4180 · 4181152.4 mm 타깃의 정밀형입니다.

구성·옵션

9132·9133 전원과⁣ 소프트웨어 구성

구분내용
전원 선택115 V 또는 230 V AC 50/60 Hz (전환식)
인터페이스RS-232 · 9930 Interface-it 소프트웨어 지원
소급 데이터모델별 7개 온도점, NIST 소급
옵션9302 · 9308 휴대 케이스

관련 제품

9132·9133과 함께 보는⁣ 적외선 교정기
