Fluke Calibration 792A AC/DC 전송표준기

Fluke Calibration 792A AC/DC 전송표준기

MODEL
792A
브랜드
FLUKE CALIBRATION

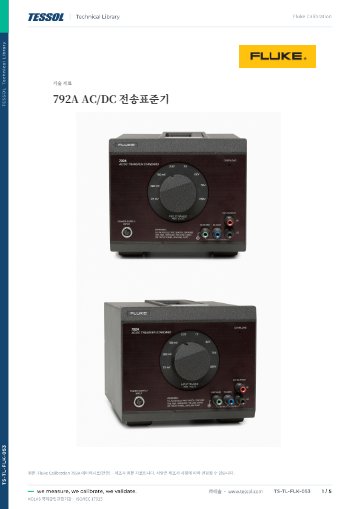

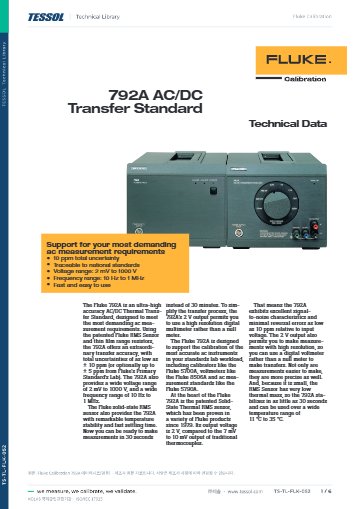

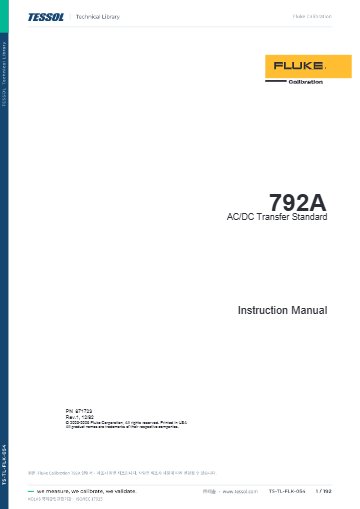

제품 자료
제품문의 구매하기

AC 전압의 실효값을
DC 기준과 비교하는 전송표준

Fluke Calibration 792A AC/DC 전송표준

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 792A는 고체 열 RMS 센서로 AC 전압의 실효값을 DC 기준과 비교하는 AC/DC 전송표준(AC/DC Transfer Standard)입니다. 2 mV~1000 V, 10 Hz~1 MHz 범위에서 AC/DC 차이 ±10 ppm의 소급성을 AC 전압으로 연결합니다.

열질량이 작은 센서가 빠르게 응답해 한 번의 전송 측정이 최단 30초에 끝납니다. 2 V 풀스케일 출력은 고분해능 디지털 멀티미터로 읽으므로 널 미터가 따로 필요 없습니다. 이 AC/DC 전송표준은 (주)테솔이 국내에 공식 공급합니다.

2 mV ~ 1000 V

전압 범위 (22 mV부터 9개 레인지)

10 Hz ~ 1 MHz

주파수 범위

±10 ppm

AC/DC 차이, 1년 기준

30초

최단 측정 시간

특징

792A 열 센서로
AC와 DC를 비교하는 방식

핵심 특징현장에서 달라지는 점
고체 열 RMS 센서열질량이 작아 AC와 DC에 대한 출력 변화가 빠르게 안정되므로 전송 측정 시간이 최단 30초로 줄어듭니다.
2 V 풀스케일 출력고분해능 디지털 멀티미터로 출력을 읽으므로 별도 널 미터 없이 전송 차이를 확인할 수 있습니다.
9개 레인지와 1000 V 확장22 mV부터 1000 V까지 9개 레인지를 갖추고, 외부 레인지 저항 792A-7002를 연결하면 1000 V 범위까지 전송할 수 있습니다.
시청각 과부하 경보입력이 센서 한계에 가까워지면 화면 표시와 경보음으로 알려 소자 손상을 막습니다.
교정 계수와 불확도 표 인증서교정 계수와 불확도 표가 인증서로 함께 공급되므로 따로 계산하지 않고 전송 보정에 적용할 수 있습니다.

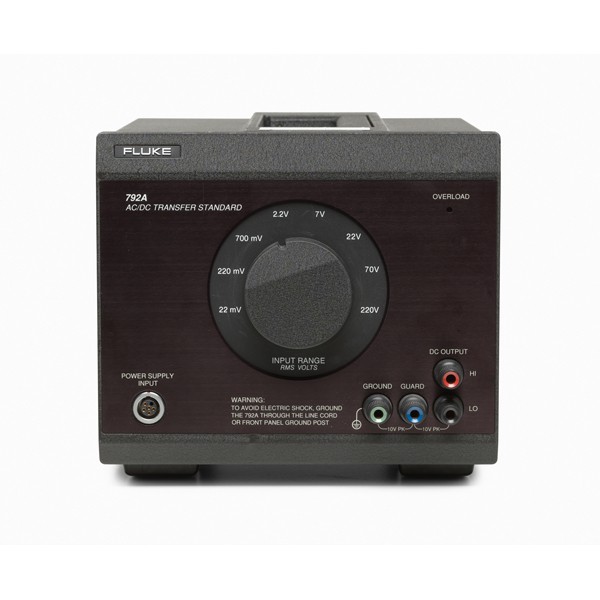

FLUKE CALIBRATION 792A - 입력 범위 다이얼과 출력 단자가 있는 전송표준기 전면부
입력 범위 다이얼과 출력 단자가 있는 전송표준기 전면부

전송 절차

AC/DC 전송 측정의
세 단계 순서

전송 측정은 세 단계입니다. DC 기준 전압으로 열 센서 출력을 먼저 읽고, 같은 크기의 AC 전압으로 출력을 다시 읽은 뒤, 두 출력의 차이로 AC 실효값을 정합니다. 주파수 구간이 10 Hz~1 MHz에 걸쳐 있으므로 교정할 AC 전압계나 교정기의 주파수 점을 미리 목록으로 정리해 두면 측정 시간이 줄어듭니다.

전송 스위치로 DC와 AC를 교대 입력

전송 스위치(792A-7003)가 DC 기준과 AC 신호를 번갈아 센서에 연결합니다. 입력 LO는 섀시에 대해 20 V, 보호 절연은 입력 LO 또는 섀시에 대해 10 V가 기준입니다. 연결 순서가 흔들리면 열 평형이 깨지므로 매번 같은 순서로 반복하세요.

안정화 계획

792A 안정화·예열과
설치 환경 조건

사용 환경에서 약 12시간 안정화한 뒤 전원을 켠 상태로 15분 예열해야 사양이 적용됩니다. 동작 온도는 11~35 °C이고 교정은 18~28 °C에서 진행하며, 상대 습도는 30 °C까지 75% 미만, 35 °C까지 70% 미만입니다. 측정 전날 장비를 설치실에 두는 일정을 교정 계획에 포함하세요.

구성 계획

792A-000 구성과
1000 V 레인지 저항

792A-000 기본 구성은 전송 장비, 파워 팩, 1000 V 레인지 저항, 전송 스위치입니다. 1000 V 범위는 레인지 저항을 연결한 상태에서 사용하며, 저열기전력 케이블 5440A-7002(바나나 단자)와 5440A-7003(스페이드 단자)은 단자 형식에 맞춰 선택합니다.

사양

2 mV ~ 1000 V
전송 사양

항목사양
전압 범위2 mV ~ 1000 V (22 mV ~ 1000 V 9개 레인지, 1000 V는 외부 레인지 저항)
주파수 범위10 Hz ~ 1 MHz
AC/DC 차이1년 기준 ±10 ppm
센서고체 열 RMS 센서, 2 V 풀스케일 출력
측정 시간최단 30초
동작 온도11 ~ 35 °C
교정 온도18 ~ 28 °C
보관 온도-40 ~ 50 °C
온도 안정화사용 환경에서 약 12시간
예열 시간안정화 이후 전원 투입 상태에서 15분
상대 습도 (동작)30 °C까지 75% 미만, 35 °C까지 70% 미만
상대 습도 (보관)95% 미만, 비응축
고도동작 3,050 m까지, 비동작 12,200 m까지
입력 LO 절연섀시에 대해 20 V
보호 절연입력 LO 또는 섀시에 대해 10 V
EMI/RFIFCC Part 15 Subpart J Class B, VDE 0871 Class B, VDE 0875 Class K 준수 설계
전원 규격MIL-STD-28800D 3.13.3항
크기 (전송 장비)178 × 216 × 305 mm (높이 × 폭 × 깊이)
크기 (파워 팩)178 × 216 × 305 mm
크기 (1000 V 레인지 저항, 전송 스위치)76 × 89 × 140 mm
중량전송 장비 8.4 kg, 파워 팩 8.9 kg, 1000 V 레인지 저항 1.6 kg, 전송 스위치 1.6 kg
구성전송 장비, 파워 팩, 1000 V 레인지 저항, 전송 스위치 (주문번호 792A-000)
교정 문서교정 계수와 불확도 표를 담은 교정 보고서, ISO/IEC 17025 인정 성적서 선택
액세서리 792A-7001 · 7002 · 7003파워 팩, 1000 V 레인지 저항, 전송 스위치
액세서리 5440A-7002저온 동 EMF 플러그인 케이블, 바나나 단자
액세서리 5440A-7003저온 동 EMF 플러그인 케이블, 스페이드 단자

활용 분야

792A로 AC 전압 소급을
잇는 교정 현장

  • DC 기준 소급 — DC 전압 표준의 소급성을 AC 전압으로 옮기는 전압 표준 실험실의 기준 장비로 구성합니다.
  • AC 전압계 교정 — AC 전압계와 교정기 출력의 실효값을 DC 기준과 비교해 교정 근거를 확보합니다.
  • 전송 실험실 — 같은 절차로 DC와 AC를 비교하는 전송 측정을 반복해 장비별 AC/DC 차이를 관리합니다.
  • 디지털 전압계 연동 — 2 V 출력을 고분해능 멀티미터로 읽는 측정 구성을 꾸립니다.

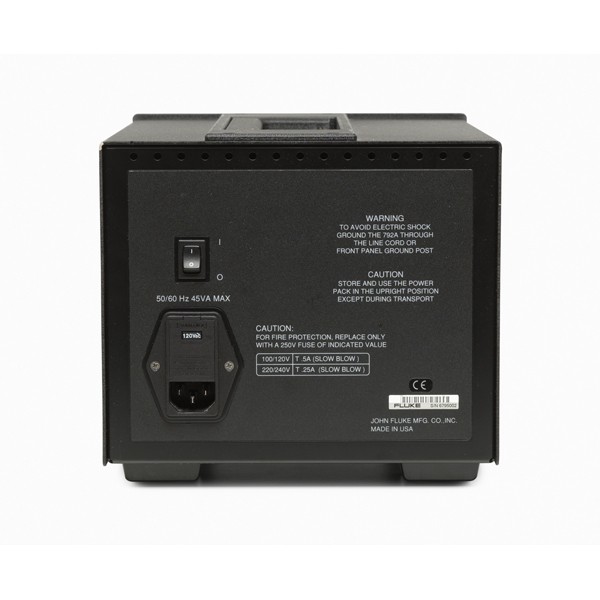

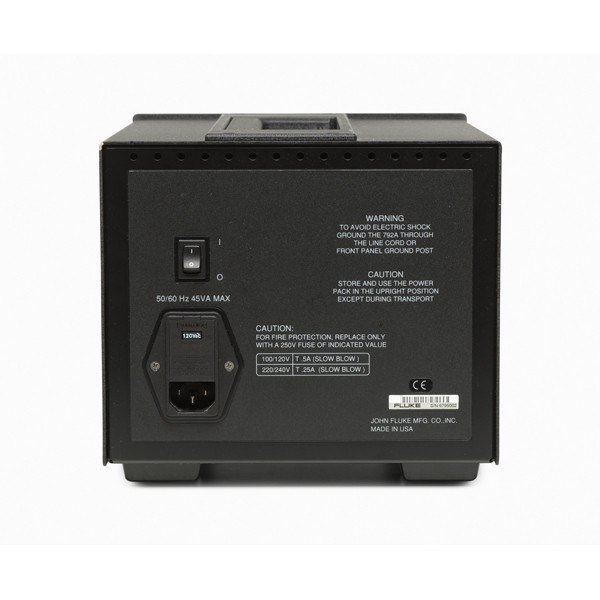

FLUKE CALIBRATION 792A - 전원 스위치와 전원 입력부가 있는 후면부
전원 스위치와 전원 입력부가 있는 후면부

선택 가이드

792A 전송 전용과
5790B 측정 겸용의 구분

이럴 때 (현장 조건·용량)권장 모델선택 이유
외부 DC 기준과 AC 전압만 비교할 때792ADC 기준과 비교하는 전송 전용 장비라 보유한 DC 표준의 소급성을 AC 전압으로 옮깁니다.
AC 전압을 직접 측정하는 표준이 필요할 때Fluke Calibration 5790B AC 측정 표준측정과 전송을 겸하므로 AC 전압을 직접 측정 표준으로 사용할 수 있습니다.
1000 V 범위까지 전송할 때792A와 외부 레인지 저항 792A-7002792A-7002 레인지 저항을 연결하면 1000 V까지 전송할 수 있습니다.

구성·옵션

792A 구성품과
액세서리

  • 전송 장비, 파워 팩, 1000 V 레인지 저항, 전송 스위치, 사용설명서, 교정 보고서가 기본 구성입니다.
  • 792A-7001 파워 팩, 792A-7002 1000 V 레인지 저항, 792A-7003 전송 스위치는 별도로 주문할 수 있습니다.
  • 5440A-7002 · 5440A-7003 저온 동 EMF 케이블은 바나나·스페이드 단자 형식에 맞춰 선택합니다.

교정 연계

전송표준은 AC 전압 소급 체계의 최상위에 놓이므로 교정 이력을 주기적으로 관리해야 합니다. 792A의 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
