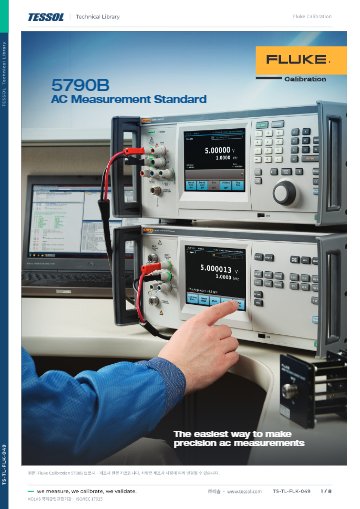

제품 자료: 브로셔

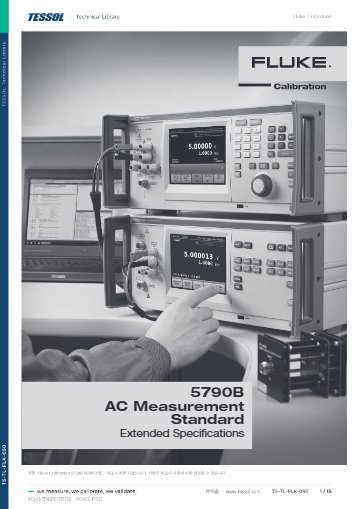

데이터시트

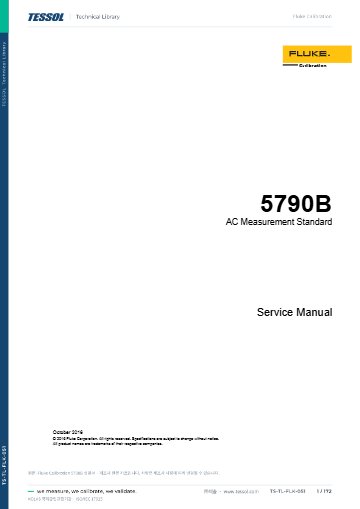

설명서

온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

교정기의 AC 전압 출력을
직접 재는 AC 측정 표준

Fluke Calibration 5790B AC 측정 표준

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 5790B는 고체 열 RMS 센서로 AC 전압을 직접 측정하는 AC 측정 표준(AC Measurement Standard)이며, 외부 DC 전원과 비교하는 전송표준으로도 운용할 수 있습니다. 600 µV~1000 V, 10 Hz~1 MHz 범위에서 1년 절대 사양 ±24 ppm(99% 신뢰수준)을 갖춥니다.

A40B 션트를 연결하면 1 mA~100 A의 AC 전류를 직접 측정할 수 있고, 최대 150개 션트의 교정 상수와 날짜가 본체에 저장됩니다. 전압 교정과 전류 교정을 기준 장비 하나로 이어서 진행할 수 있으며, 이 AC 측정 표준은 (주)테솔이 국내에 공식 공급합니다.

600 µV ~ 1000 V

AC 전압 범위

±24 ppm

1년 절대 사양 (99% 신뢰수준)

10 Hz ~ 1 MHz

주파수 범위, 광대역 옵션 30·50 MHz

150개

션트 교정 데이터 저장

특징

측정과 전송을 겸하는
5790B AC 표준

핵심 특징	현장에서 달라지는 점
고체 열 RMS 센서	파형과 무관하게 실효값을 열로 비교하므로 교정기 출력의 실효값을 DC 기준 수준의 소급성으로 확인합니다.
AC·DC 자동 판별, 레인지 자동·수동	입력이 AC인지 DC인지 판별해 범위를 자동 선택하므로 DMM처럼 빠르게 측정하며, 필요할 때는 레인지를 고정할 수 있습니다.
A40B 션트 150개 데이터 저장	션트 일련번호와 교정 상수, 날짜를 본체에 저장하므로 션트를 바꿔도 보정값을 다시 입력할 필요가 없습니다.
6.5인치 정전식 터치스크린	측정값과 통계를 한 화면에서 확인해 반복 측정 결과를 바로 비교합니다.
전 범위 1200 V 입력 보호	모든 전압 범위에서 입력이 보호되어 레인지 설정 실수로 센서가 손상될 위험이 줄어듭니다.
USB·GPIB·이더넷·RS-232와 MET/CAL 연동	교정 절차 소프트웨어로 장비를 직접 제어해 AC 전압 교정 절차를 자동화합니다.

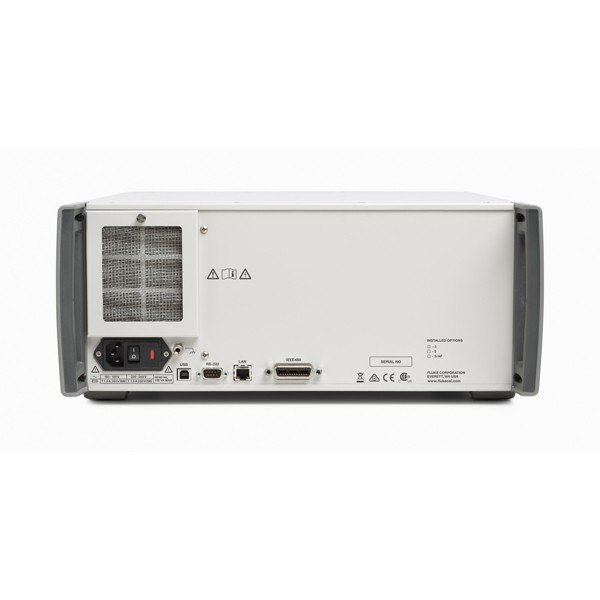

냉각 팬과 전원부, 통신 커넥터가 있는 후면부

AC 전류

A40B 션트로
AC 전류 측정

A40B 션트를 연결하면 1 mA부터 100 A까지 AC 전류를 측정할 수 있습니다. 션트별 AC/DC 차이와 부하 오차 보정 데이터를 본체에 저장하므로 전류 정격이 다른 션트를 번갈아 사용해도 보정이 자동으로 적용됩니다. 교정할 전류 범위를 먼저 정한 뒤 정격이 맞는 A40B 모델을 선택하세요.

A40B 연결로 전류까지 측정

교정기의 AC 전류 출력이 A40B 션트를 통과하면 5790B가 션트 양단 전압을 측정해 전류로 환산합니다. 본체에 저장된 션트 일련번호별 교정 상수로 보정한 값을 화면에 표시합니다.

광대역·입력

광대역 옵션과
입력 구성

Input 1과 Input 2는 600 µV~1000 V 범위에 5% 초과 범위를 허용합니다. 보조 입력은 250 mV~500 mV, 광대역 입력은 7 V rms 미만이며, 입력 단자는 Type-N 2개와 5방향 결합 단자입니다. 10 Hz~1 MHz를 넘는 측정에는 5790B/3(30 MHz) 또는 5790B/5(50 MHz) 광대역 옵션이 필요하며, 50 MHz 측정에는 5790B/5 WB 50 Ω 케이블을 함께 구성하세요.

사용 방법

5790B AC 측정 표준
PC 연결과 자동 교정 준비

5790B는 USB, GPIB/IEEE-488, 이더넷, RS-232 인터페이스를 갖추고 PC에서 모든 기능을 제어합니다. MET/CAL 교정 소프트웨어에는 계측기 드라이버로 연동해 AC 전압 교정 절차를 자동화합니다.

소프트웨어·도구	하는 일
USB · GPIB/IEEE-488 · Ethernet · RS-232	PC나 교정 시스템과 원격 통신
MET/CAL	계측기 드라이버로 자동 교정 시스템에 통합
USB 메모리	교정 보고서 저장(원격 명령 CAL_USB)
Setup Menu	교정 주기 설정, 마지막 검증 날짜와 온도 확인

처음 연결하는 순서

순서	할 일
1	교정 시스템에 맞는 인터페이스를 정하고 PC와 5790B의 해당 포트를 케이블로 연결하세요.
2	Setup Menu > Instrument setup > Calibration Interval에서 교정 주기(90 Day, 1 Year, 2 Year)를 정합니다.
3	PC의 MET/CAL에 5790B 드라이버를 지정하고 AC 전압 교정 절차를 준비하세요.
4	절차를 실행해 측정값을 절차 결과로 남기고 성적서를 작성합니다.

5790B 원격 명령 예시

명령	하는 일
CAL_USB	교정 보고서를 USB 메모리에 저장(최대 2분 소요)
*OPC?	CAL_USB 저장이 끝났는지 확인

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 사용하는 본체의 설명서와 함께 확인하세요.

CAL_USB로 보고서를 내려받는 데 최대 2분이 걸리므로 다음 명령을 보내기 전에 *OPC 또는 *OPC?로 완료를 확인하세요.

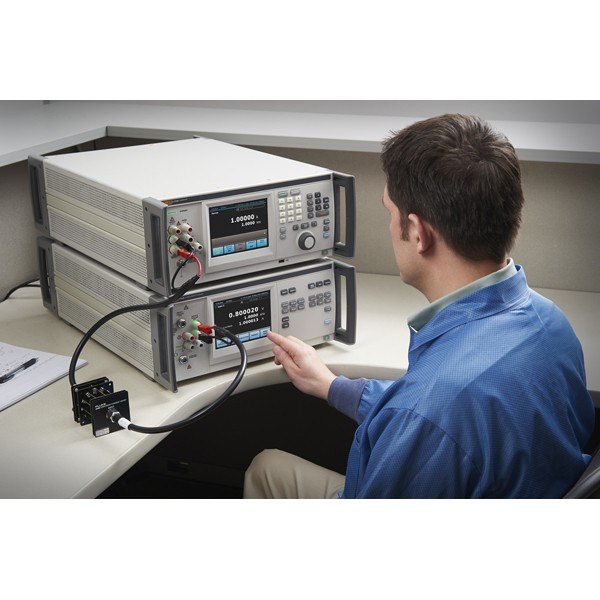

작업자가 표준기 두 대를 연결해 조작하는 모습

사양

5790B 광대역 옵션별
비교와 공통 사양

항목	5790B	5790B/3	5790B/5	5790B/AF
광대역 옵션	해당 없음	30 MHz 광대역	50 MHz 광대역	50 MHz 광대역, WB 케이블 포함 교정
광대역 주파수 범위	해당 없음	10 Hz ~ 30 MHz	10 Hz ~ 50 MHz	10 Hz ~ 50 MHz
광대역 입력	해당 없음	<7 V rms	<7 V rms	<7 V rms
중량	24 kg	24.5 kg	24.5 kg	24.5 kg

시리즈 공통 사양

항목	사양
AC 전압 범위	600 µV ~ 1000 V (5% 초과 범위)
주파수 범위	10 Hz ~ 1 MHz
1년 절대 사양	±24 ppm (1년, 23 °C ± 5 °C, 99% 신뢰수준)
신뢰수준	조건을 따로 적지 않은 값은 99%
입력	Input 1 · 2: 600 µV ~ 1000 V, 보조 입력 250 mV ~ 500 mV
AC 전류	A40B 션트와 1 mA ~ 100 A, 최대 150개 션트 데이터 저장
인터페이스	USB, GPIB/IEEE-488, Ethernet, RS-232
화면	6.5인치 정전식 터치스크린
입력 단자	Type-N 2개 + 5방향 결합 단자
입력 보호	전 범위 1200 V
입력 판별	AC · DC 자동 판별, 레인지 자동 · 수동
통계 기능	표본 수, 표준편차, 평균, 최소, 최대
예열 시간	30분
동작 온도	0 °C ~ 50 °C
교정 권장 온도	15 °C ~ 35 °C
보관 온도	-40 °C ~ 70 °C
고도	동작 3,050 m, 비동작 12,200 m
전원	100 V ~ 120 V · 220 V ~ 240 V, 50 Hz 또는 60 Hz
최대 소비 전력	100 VA
크기	너비 43.2 cm, 깊이 62 cm, 높이 17.8 cm (표준 랙 마운트형)
안전 규격	UL 1244, IEC 1010, IEC 348 (1976), C22.2 No. 231, ANSI/ISA S82
EMC	IEC 61326-1 Group 1, Class A (CISPR 11)
서지	ANSI C62.41-1980 Category A
호환	MET/CAL 연동, 5790A 에뮬레이션

활용 분야

5790B를 활용하는
AC 전압·전류 교정 현장

교정기 출력 교정 — 5730A·5560A 등 다기능 교정기의 AC 전압 출력을 Input 1에 연결해 열 센서로 실효값을 측정합니다.
교정 절차 자동화 — MET/CAL 소프트웨어가 측정 결과를 절차에 남겨 성적서 작성 시간을 줄입니다.
AC 전류 교정 — A40B 션트를 연결해 교정기의 AC 전류 출력을 같은 순서로 측정합니다.
AC/DC 전송 — 외부 DC 전원과 비교하는 전송 모드로 AC 전압 기준의 소급성을 확보합니다.

선택 가이드

792A와 5790B의
역할 구분

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
외부 DC 기준과 AC 전압만 비교할 때	Fluke Calibration 792A AC/DC 전송표준	전송 전용 장비입니다.
AC 전압을 직접 측정 표준으로 사용할 때	5790B	열 RMS 센서로 AC 전압을 직접 측정하고 전송표준으로도 운용합니다.
AC 전류까지 측정할 때	5790B와 A40B 션트	A40B 션트와 함께 1 mA~100 A를 측정하고, 션트 데이터 150개를 저장해 전류로 환산합니다.
1 MHz를 넘는 주파수를 측정할 때	5790B/3 또는 5790B/5	5790B/3은 30 MHz, 5790B/5는 50 MHz까지 광대역 입력을 갖춥니다.

구성·옵션

션트 정격과
부속품

A40B 모델	정격 전류	부품번호
A40B-001MA	1 mA	3275752
A40B-010MA	10 mA	3275765
A40B-020MA	20 mA	3275776
A40B-050MA	50 mA	3275783
A40B-100mA	100 mA	3275790
A40B-200mA	200 mA	3275803
A40B-500mA	500 mA	3275815
A40B-1A	1 A	3275826
A40B-2A	2 A	3275832
A40B-5A	5 A	3275844
A40B-10A	10 A	3275859
A40B-20A	20 A	3275867
A40B-50A	50 A	3275871
A40B-100A	100 A	3275880

운반 케이스·랙 키트 — 57XX/CASE와 랙 설치 키트 Y5737을 별매합니다.
5790B/5 WB 50 Ω 케이블 — 50 MHz 측정용 광대역 케이블입니다.
A40B-LEAD/4MM, A40B-LEAD/N — 션트 연결용 리드입니다.

교정 연계

AC 측정 표준인 5790B는 정해진 주기로 소급 교정해야 션트 데이터와 함께 교정 체계의 기준을 유지할 수 있습니다. 소급 교정 경로는 (주)테솔이 KOLAS 인정 범위 안에서 안내해 드립니다.

5790B와 함께 보는
전기 표준기

5790B의 ±24 ppm은 어떤 조건의 값입니까?
1년, 23 °C ± 5 °C, 99% 신뢰수준의 절대 사양입니다. 레인지와 주파수별 세부 값은 교정 성적서와 사양표를 함께 확인하세요.
5790B로 50 MHz까지 측정하려면 무엇이 필요합니까?
5790B/5 광대역 모델과 5790B/5 WB 50 Ω 케이블이 필요합니다. 30 MHz 구간은 5790B/3 모델로 구성합니다.
5790B는 예열에 얼마나 걸립니까?
30분입니다. 동작 온도는 0 °C ~ 50 °C이고, 교정 권장 온도는 15 °C ~ 35 °C입니다.
A40B 션트 정보는 몇 개까지 저장할 수 있습니까?
최대 150개까지 저장할 수 있으며 일련번호, 교정 상수, 교정 날짜가 함께 기록됩니다. 션트를 바꿔도 보정값을 다시 입력할 필요가 없습니다.
5790B는 PC와 어떻게 연결합니까?
USB, GPIB, 이더넷, RS-232로 연결하며 MET/CAL 소프트웨어와 연동합니다. 5790A 에뮬레이션을 지원하므로 기존 교정 절차도 이어서 사용할 수 있습니다.
