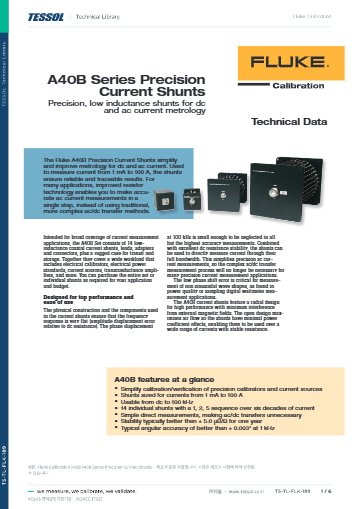

제품 자료: A40B Series Precision Current Shunts 데이터시트(영문)

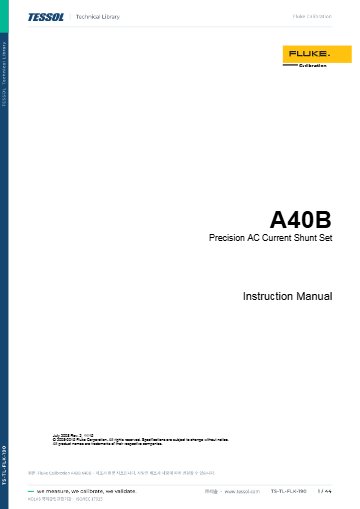

A40B 사용 설명서(영문)

온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

전류 교정기의 AC·DC 출력을
점검하는 정밀 전류션트

Fluke Calibration A40B 정밀 DC · AC 전류션트

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration A40B는 1 mA부터 100 A까지 14종 정격으로 구성한 동축 정밀 DC · AC 전류션트(Precision Current Shunt)입니다. 정격 전류에서 공칭 0.8 V를 출력하며, DC부터 100 kHz까지 전류를 전압으로 변환해 전류 교정기의 AC · DC 전류 출력을 점검합니다.

개방형 방사 구조가 자기가열과 외부 자장의 영향을 줄여 1 kHz에서 위상각을 ±0.003° 이내로 유지합니다. 5790B AC 측정 표준에 연결하면 션트별 AC-DC 차이를 반영해 전류 값을 바로 산출합니다. 이 션트 세트는 (주)테솔이 국내에 공식 공급합니다.

1 mA ~ 100 A

14종으로 나눈 정격 전류

DC ~ 100 kHz

같은 션트로 쓰는 주파수 범위

0.8 V

정격 전류에서의 공칭 출력 전압

±0.003°

1 kHz에서의 위상각 한계

특징

100 kHz까지 전류를 전압으로 바꾸는
A40B 동축 션트

핵심 특징	현장에서 달라지는 점
1 mA ~ 100 A, 14종 정격	교정할 전류 범위에 맞는 션트를 골라 쓰므로, 한 세트로 교정기의 전체 전류 출력을 다룰 수 있습니다.
DC ~ 100 kHz 평탄 응답	직류와 교류 점검에 같은 션트를 쓰므로 교정 체인의 접속을 바꾸는 일이 줄어듭니다.
방사형 설계, 낮은 자기가열	개방형 구조라 열이 잘 빠지고 외부 자장 영향이 작아, 큰 전류에서도 값이 안정됩니다.
정격 전류에서 공칭 0.8 V	정격이 달라도 출력 전압이 같아 후단 측정기의 레인지를 고정한 채 비교할 수 있습니다.
5790B 연동	5790B에 저장한 AC-DC 차이로 보정된 전류를 바로 읽으므로, AC와 DC를 번갈아 전송 측정하는 절차가 줄어듭니다.
1 mA 션트 배터리 버퍼	1 mA 션트에는 배터리 구동 버퍼 앰프가 들어 있어 매우 낮은 전류에서 부하 영향이 줄어듭니다.

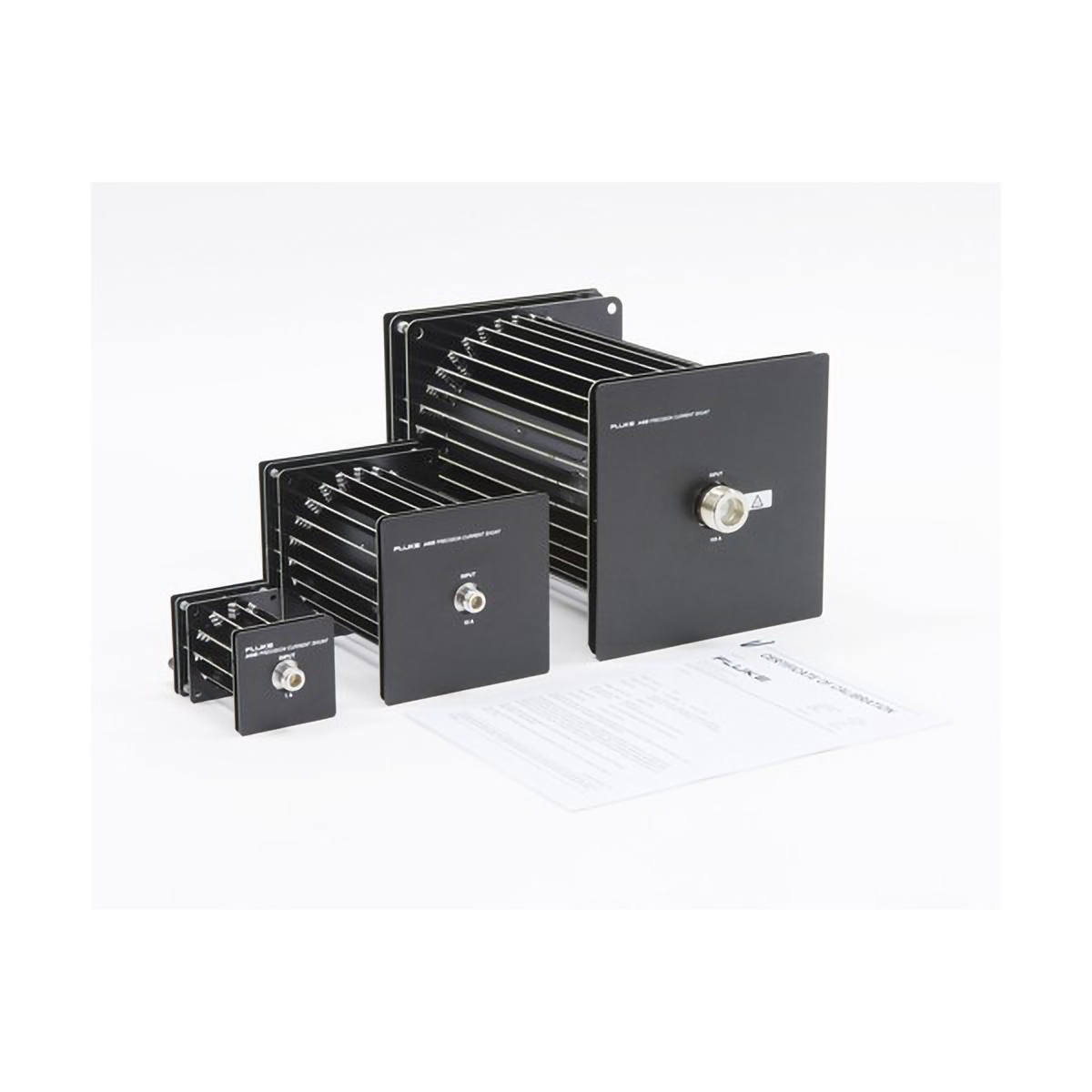

방열핀이 있는 크기별 AC 전류 션트 모습

5790B 연동

5790B와 연결해
보정된 전류 값을 바로 표시

5790B는 A40B 션트의 AC-DC 차이와 부하 오차를 최대 150개까지 저장하므로, 션트를 연결하면 보정된 전류 값을 곧바로 보여 줍니다. 5730A 교정기와 52120A 트랜스컨덕턴스 앰프의 AC · DC 전류 출력을 점검하는 구성이 대표적입니다. 출력 전압이 0.8 V로 일정해 후단 측정기의 레인지를 바꾸지 않아도 됩니다.

5790B 입력에 N형으로 연결

A40B의 출력 커넥터는 모든 정격이 N형 암이고, 입력 커넥터는 1 mA ~ 20 A가 N형 암, 50 A와 100 A가 LC형 암입니다. A40B/SET에는 14종 션트와 운반 케이스, 변환 어댑터와 리드가 함께 들어 있어 현장에서 접속 부속을 따로 챙길 필요가 없습니다.

1 mA 션트

1 mA 션트 배터리 버퍼 앰프의
운용 조건

1 mA 션트는 출력 저항이 8 MΩ, 최대 안전 출력 전류가 11 mA입니다. 내장 배터리는 완전 방전 후 100분 충전하면 최대 부하에서 18시간, 고임피던스 부하에서 24시간 동작합니다. 연 2회 이상 충전하고, 보관 온도는 90일 이하라면 -20 ~ 40 °C, 1년 이하라면 -20 ~ 30 °C로 관리하세요.

사양

A40B 14종 정격 사양과
공통 사양

항목	DC 절대 정확도	1 kHz 절대 정확도	100 kHz 절대 정확도	1 kHz AC-DC 차이	100 kHz AC-DC 차이
1 mA	20 µA/A	55 µA/A	150 µA/A	53 ppm	150 ppm
10 mA	20 µA/A	26 µA/A	26 µA/A	20 ppm	40 ppm
20 mA	20 µA/A	26 µA/A	26 µA/A	18 ppm	30 ppm
50 mA	20 µA/A	23 µA/A	23 µA/A	13 ppm	16 ppm
100 mA	20 µA/A	24 µA/A	24 µA/A	14 ppm	27 ppm
200 mA	20 µA/A	26 µA/A	26 µA/A	17 ppm	28 ppm
500 mA	21 µA/A	27 µA/A	28 µA/A	17 ppm	21 ppm
1 A	21 µA/A	27 µA/A	31 µA/A	17 ppm	23 ppm
2 A	21 µA/A	27 µA/A	48 µA/A	17 ppm	44 ppm
5 A	21 µA/A	31 µA/A	71 µA/A	23 ppm	69 ppm
10 A	26 µA/A	37 µA/A	92 µA/A	28 ppm	98 ppm
20 A	26 µA/A	43 µA/A	113 µA/A	37 ppm	150 ppm
50 A	32 µA/A	55 µA/A	144 µA/A	47 ppm	180 ppm
100 A	35 µA/A	65 µA/A	174 µA/A	60 ppm	300 ppm

시리즈 공통 사양

항목	사양
정격 전류	1 mA, 10 mA, 20 mA, 50 mA, 100 mA, 200 mA, 500 mA, 1 A, 2 A, 5 A, 10 A, 20 A, 50 A, 100 A (14종)
출력 전압	정격 전류에서 공칭 0.8 V
주파수 범위	DC ~ 100 kHz
AC-DC 차이	1 kHz에서 ±13 ~ 60 ppm, 100 kHz에서 ±16 ~ 300 ppm (정격별)
DC 저항 안정도	1년 일반 ±5.0 µΩ/Ω보다 우수
위상각	1 kHz에서 ±0.003° 이내
입력 커넥터	N형 암 (1 mA ~ 20 A), LC형 암 (50 A, 100 A)
출력 커넥터	N형 암 (전 정격)
동작 온도	13 ~ 33 °C
교정 온도 (TCal)	18 ~ 28 °C
습도 조건	50 %RH 이하 (범위를 벗어나면 +20 µA/A)
동작 고도	0 ~ 3,000 m
정확도 기준	k=2 (약 95 %), 1년 안정도 및 TCal ±1 °C 발열 효과 포함
분류	포장형 4종 (1 ~ 50 mA) · 소형 5종 (100 mA ~ 2 A) · 중형 3종 (5 ~ 20 A) · 대형 2종 (50 A, 100 A)
크기 (1 mA ~ 2 A)	70 × 70 mm, 길이 124 mm
크기 (5 A ~ 20 A)	130 × 130 mm, 길이 210 mm
크기 (50 A, 100 A)	200 × 200 mm, 길이 343 mm
무게 (1 mA ~ 20 A)	0.7 kg
무게 (50 A, 100 A)	3.4 kg
션트 저항	100 A 모델 8 mΩ, 10 mA 모델 80 Ω
전력계수	방사형 설계로 영향이 작아 넓은 전류 범위에서 사용
1 mA 출력 저항	8 MΩ
1 mA 최대 안전 출력 전류	11 mA (90 Ω 부하에 1 V 출력)
1 mA 최대 용량 부하	800 pF
1 mA 출력 전압 정류	15 ppm/100 pF
1 mA 최대 출력 DC 오프셋	±100 µV (일반 ±25 µV)
1 mA 일반 오차 (1 MHz)	2 % 미만
1 mA 배터리 충전	완전 방전 후 100분
1 mA 배터리 동작	최대 부하(11 mA) 18시간, 고임피던스 부하 24시간
1 mA 배터리 관리	연 2회 이상 충전
1 mA 보관·운송	90일 이하 -20 ~ 40 °C, 1년 이하 -20 ~ 30 °C
교정 자료	소급 교정 정보 기본 포함, 17025 교정성적서 옵션

활용 분야

A40B 전류션트가 쓰이는
전류 교정 분야

AC · DC 전류 교정기 점검 — 5790B와 함께 교정기의 전류 출력을 확인합니다.
5730A · 52120A 교정 — 교정기와 트랜스컨덕턴스 앰프의 전류 출력을 점검합니다.
AC/DC 전달 표준 — 열전압 변환기를 쓰는 전류 측정 체인에 넣어 사용합니다.
전류 계기 교정실 — 기준 션트로 전류 계기의 지시 오차를 비교합니다.

선택 가이드

주파수와 전류 크기로 고르는 션트

이럴 때	권장 모델	선택 근거
100 kHz까지 AC 전류 전송이 필요하다면	A40B	DC ~ 100 kHz 동축 션트라 고주파 구간까지 AC 전류 전송 측정을 맡습니다.
저주파 · 대전류 션트가 필요하다면	Ohm-Labs CS · MCS 션트	정격별 대전류 구성을 갖춰 저주파에서 큰 전류를 다루는 교정에 맞습니다.
저전류 AC 동축 션트가 필요하다면	Ohm-Labs CSA-0.1 ~ CSA-2	AC 동축 구조라 작은 AC 전류를 측정하는 교정에 맞습니다.

구성·옵션

A40B/SET 구성품과 별매 어댑터

구분	모델	내용
세트	A40B/SET	14종 션트와 운반 케이스, 어댑터 묶음
운반 케이스	A40B-CASE	유리섬유 운반 케이스
어댑터	A40B-ADAPT/LC	LC 수 대 LC 수 어댑터
어댑터	A40B-ADAPT/LCN	LC 암 대 N 수 어댑터
리드	A40B-LEAD/4MM	N 대 4 mm 이중 바나나 리드 2개
리드	A40B-LEAD/N	N 수 대 N 수 리드
직렬 연결 어댑터	A40B-CAL/LC, A40B-CAL/N	션트 두 개를 직렬로 잇는 별매 어댑터
어댑터	A40B-ADAPT/SPADE	LC 수 대 스페이드 러그 어댑터, 별매

교정

5790B와 함께 세우는
A40B KOLAS 교정 계획

션트별 AC-DC 차이는 5790B에 저장해 관리하므로, 정격별 교정 점과 주기를 5790B 운용 계획과 함께 정리하세요. 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

A40B와 함께 보는 전류 교정 장비

A40B만으로 전류를 읽을 수 있습니까?
아닙니다. A40B는 전류를 전압으로 바꾸는 션트이므로, 그 전압을 5790B, DMM, AC/DC 전송 표준, 열전압 변환기 같은 계기로 읽어 전류를 구합니다.
A40B 14종을 모두 갖춘 세트가 있습니까?
네, A40B/SET이 14종 션트와 운반 케이스, 어댑터를 묶은 구성입니다.
A40B는 Ohm-Labs 션트와 무엇이 다릅니까?
A40B는 100 kHz까지 AC 전류 전송에 맞춘 동축 션트입니다. 저주파 대전류는 Ohm-Labs CS · MCS, 저전류 AC는 CSA-0.1 ~ CSA-2를 함께 검토하세요.
1 mA 전류션트는 배터리로 동작합니까?
네, 배터리 구동 버퍼 앰프가 내장되어 있습니다. 연 2회 이상 충전해 주세요.
