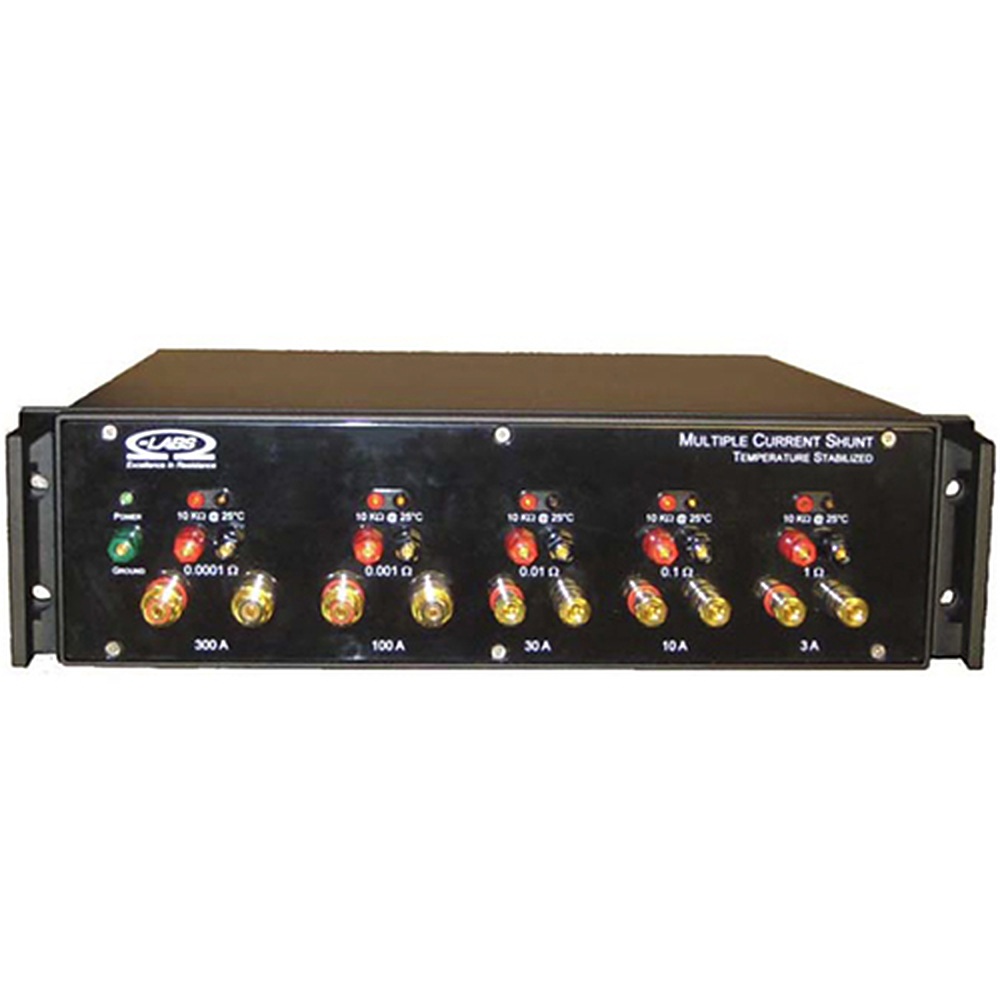

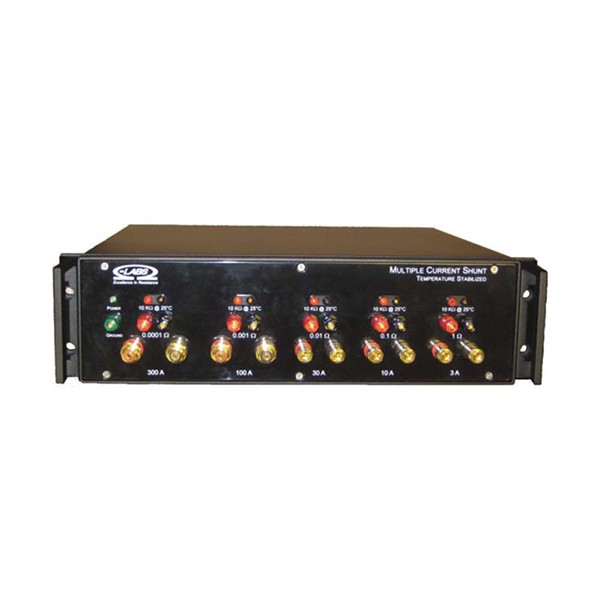

Ohm-Labs MCS는 3 A부터 300 A까지 다섯 레인지를 한 대에 담은 냉각형 다중 전류션트(Multiple Current Shunt)로, 션트에 결합한 냉각 모듈이 큰 전류에서 생기는 자기가열을 제거해 교정기 전류 출력과 대전류 계측기를 DC와 AC로 점검합니다.

레인지마다 저항과 전력계수가 사양으로 정해져 있어 전력계수는 1 Ω 레인지의 1 ppm/W 미만에서 0.0001 Ω 레인지의 30 ppm/W 미만까지 달라지며, 정확도는 0.01 % 미만(300 A는 0.05 % 미만)입니다. 보증은 2년이고 이 션트는 (주)테솔이 국내에 공식 공급합니다.

5 레인지

3 A부터 300 A까지 한 대 구성

<0.01 %

정확도, 300 A 레인지는 <0.05 %

냉각 모듈

션트 온도를 낮추는 내장 구조

2년

보증 기간

특징

열을 제거해
저항값을 유지하는 구조

핵심 특징	현장에서 달라지는 점
5개 레인지 한 대 구성	3 A에서 300 A까지 레인지를 전환해 사용하므로 정격별 션트를 따로 설치하는 시간이 줄어듭니다.
냉각 모듈과 서미스터 감시	션트 온도가 오르면 냉각 모듈이 작동하고 온도를 연속으로 감시해 열에 의한 저항 변화를 억제합니다.
레인지별 전력계수 사양	인가 전류에서의 저항 변화를 수치로 보정할 수 있어 불확도 예산에 근거를 남깁니다.
12개월 안정도 일반 10 ppm 미만	교정 주기 사이에 값이 크게 변하지 않아 재교정 계획을 세우기 쉽습니다.
온도계수 18 ~ 30 °C에서 5 ppm/°C 미만	교정실 온도 편차에서 오는 오차를 낮게 유지합니다.
DC · AC 측정값 일치	같은 션트로 직류와 교류를 비교해 전달 오차를 점검합니다.

발열 관리

전력계수와
냉각의 의미

션트는 전류가 흐르며 생기는 열로 저항이 바뀌므로 큰 전류 레인지일수록 전력계수가 커집니다. MCS의 저항 소자는 바이필러 구조이고 냉각 모듈이 열을 제거하므로, 100 A 레인지에서 전체 전류 범위의 저항 변화량이 33 ppm(0.0033 %) 미만으로 억제됩니다.

냉각 모듈과 서미스터 온도 감시

션트에 냉각 모듈을 붙이고 10 kΩ 서미스터 세트로 온도를 분기별로 감시합니다. 전위 단자는 저열기전력 바인딩 포스트이고 전류 단자는 레인지에 따라 금도금 바인딩 포스트 또는 나사산 포스트입니다.

사양

5개 레인지 비교와
일반 사양

항목	0 ~ 3 A	10 A	30 A	100 A	300 A
저항	1 Ω	0.1 Ω	0.01 Ω	0.001 Ω	0.0001 Ω
정격 전압	3 V	1 V	0.3 V	0.1 V	0.03 V
전력계수	1 ppm/W 미만	2 ppm/W 미만	5 ppm/W 미만	10 ppm/W 미만	30 ppm/W 미만
정확도	0.01 % 미만	0.01 % 미만	0.01 % 미만	0.01 % 미만	0.05 % 미만
전류 단자	금도금 바인딩 포스트	금도금 바인딩 포스트	금도금 바인딩 포스트	3/8-16 나사산 포스트	1/2-13 나사산 포스트

시리즈 공통 사양

항목	사양
12개월 안정도	일반 10 ppm 미만
온도계수	18 ~ 30 °C에서 5 ppm/°C 미만
사용 신호	DC · AC, 두 측정값이 일치
100 A 변화량	전체 전류 범위에서 33 ppm(0.0033 %) 미만
냉각	션트에 결합한 냉각 모듈, 서미스터 온도 감시
저항 소자	바이필러 구조
전위 단자	저열기전력 바인딩 포스트
온도 모니터링	10 kΩ 서미스터 세트 (분기별)
입력 전원	100 ~ 240 VAC, 50/60 Hz
크기	47 × 15 × 46 cm (3U)
무게	20 kg
교정	ISO 17025 인정 교정성적서, 전류·온도 특성 포함
보증	2년

활용 분야

대전류 교정
적용 분야

교정 실험실 — 3 A ~ 300 A 레인지를 한 대로 교정합니다.
대전류 계측기 — 100 A와 300 A 구간의 기준으로 사용합니다.
교정기 전류 출력 검증 — 교정기의 전류 출력을 DC와 AC로 확인합니다.
발열 관리 시험 — 냉각 모듈로 션트 온도를 관리하며 전력계수 영향을 평가합니다.

선택 가이드

션트 선택 기준

이럴 때	권장 모델	선택 근거
3 A ~ 300 A를 한 대로 교정할 때	MCS	다섯 레인지와 냉각 모듈 내장
500 A 이상이 필요할 때	CS-500 ~ CS-3000	정격 500 A ~ 3000 A
100 A ~ 300 A 한 레인지만 쓸 때	CS-100 ~ CS-300	단일 레인지 정밀 션트
작업 표준용 션트가 필요할 때	CSW	작업 표준 전류션트

구성·옵션

구성과 주문 항목

구분	항목	설명
본체	MCS	3 A ~ 300 A 다섯 레인지, 냉각 모듈 내장
온도 센서	10 kΩ 서미스터 세트	분기별 온도 모니터링용
교정성적서	ISO 17025 인정	전류·온도 특성 포함
입력 전원	100 ~ 240 VAC	50/60 Hz 전원

교정 계획

교정 계획과
KOLAS 안내

서미스터 온도 기록은 교정 성적서의 보정 근거가 되므로 교정 시점의 레인지별 인가 전류와 함께 보관하세요. (주)테솔이 교정 일정과 방법을 KOLAS 인정 범위 안에서 안내해 드립니다.

MCS와 함께 보는 전류션트

MCS에서 전력계수가 중요한 이유는 무엇입니까?
전력계수가 작을수록 큰 전류에서도 값이 덜 변합니다. 전류가 흐르면 션트가 데워져 저항이 바뀌기 때문입니다.
MCS는 CS · CSW 션트와 무엇이 다릅니까?
MCS는 다섯 레인지와 냉각 모듈을 한 대에 담았습니다. CS 시리즈는 정격별 단일 션트이고 CSW는 작업 표준용입니다.
MCS에 교정성적서가 함께 들어 있습니까?
네, 전류·온도 특성을 포함한 ISO 17025 인정 교정성적서가 포함됩니다.
MCS는 DC와 AC에 모두 사용할 수 있습니까?
네, 두 방식 모두 사용할 수 있습니다. DC와 AC 측정값이 서로 일치하는 구조입니다.
