Ohm-Labs CS0.1/CS1/CS5/CS10 정밀급 전류 션트 (0.1 A to 10 A)

MODEL: CS0.1/CS1/CS5/CS10
브랜드: OHM-LABS

제품문의 구매하기

정격 전류를 1 V로 바꿔
전류계를 교정하는 전류션트

Ohm-Labs CS-0.1 ~ CS-10 정밀 전류션트

견적 받기

Ohm-Labs 국내 정식 공급 파트너

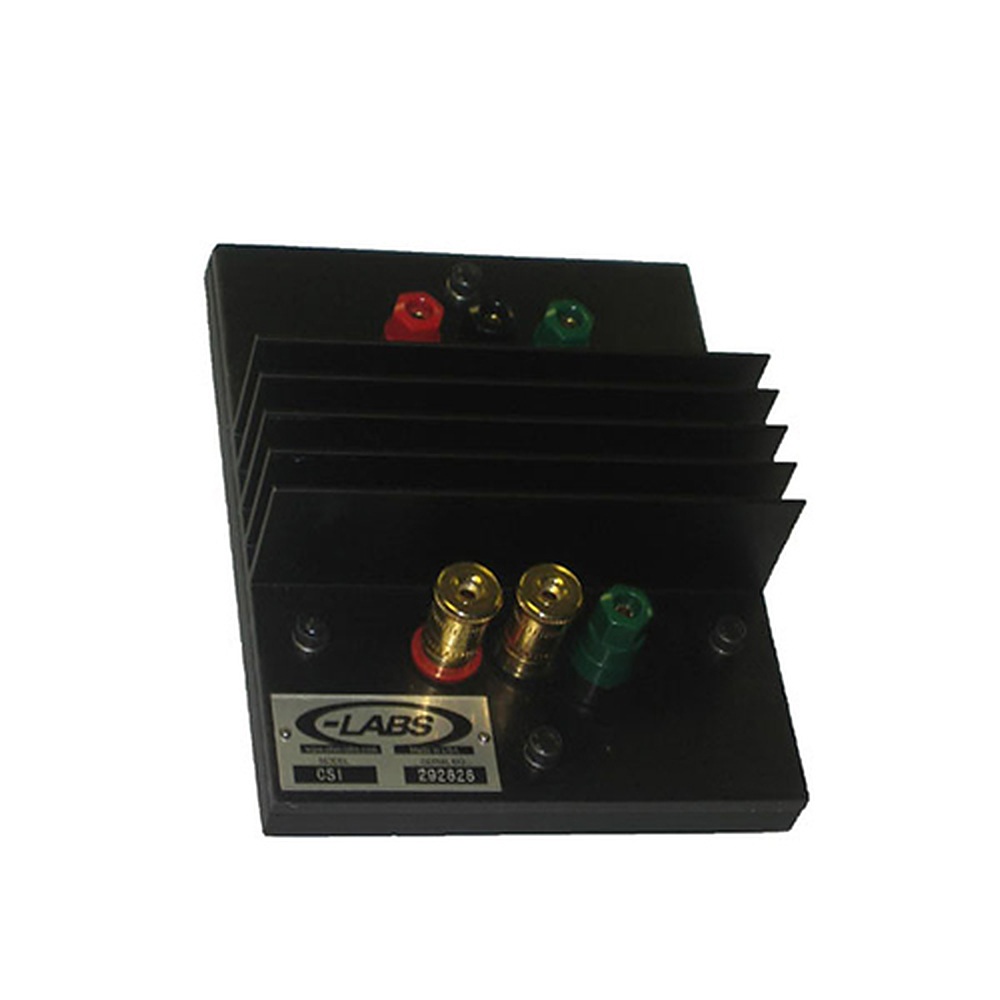

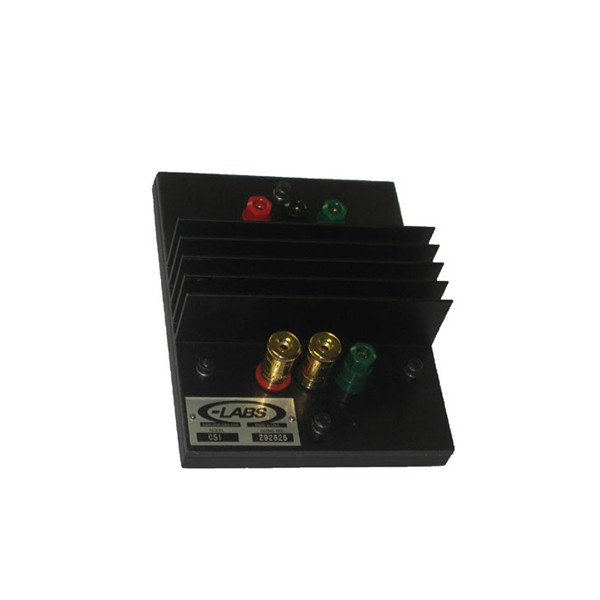

Ohm-Labs CS-0.1 ~ CS-10은 0.1 A부터 10 A까지 정격 전류에서 1 V를 출력하는 실험실용 정밀 전류션트(Precision Current Shunt)입니다. 전류계와 DMM의 전류 레인지를 교정하는 교정실에서 <0.005 ~ <0.01 %의 정확도로 전류를 전압으로 변환합니다.

정확도 값에 0 ~ 100 % 전류, 18 ~ 30 °C 동작 조건, 교정 불확도, 12개월 예측 안정도가 모두 들어 있어 교정 주기 중간의 드리프트까지 불확도 예산에 반영됩니다. (주)테솔이 국내에 공식 공급합니다.

0.1 ~ 10 A

4개 모델의 정격 전류 범위

1 V

모든 모델의 정격 전류 출력

<5 ppm/°C

저항 온도계수

12개월

정확도에 포함된 예측 안정도

특징

전압 변환 정확도를
좌우하는 조건

핵심 특징	현장에서 달라지는 점
정격 전류에서 1 V 출력	DMM의 1 V 부근 레인지로 전류값을 바로 읽으므로 환산 계산에서 생기는 오차가 줄고, 서로 다른 정격의 션트를 같은 측정 절차로 교정할 수 있습니다.
0 ~ 100 % 전류 조건 포함	정격의 일부 구간에서만 성립하는 정확도가 아니므로 저전류 지점과 정격 지점의 불확도를 따로 보정하지 않아도 됩니다.
교정 불확도와 12개월 안정도 포함	교정 주기 중간의 드리프트를 정확도 값이 이미 반영하고 있어 중간 점검 간격을 잡을 때 기준 값을 그대로 사용할 수 있습니다.
1 kHz까지 AC/DC 차이 0.01 % 미만	DC로 교정한 션트를 AC 전류 비교에도 사용할 수 있어 AC와 DC 측정 체인을 위한 기준기를 따로 구비하지 않아도 됩니다.
저항 온도계수 5 ppm/°C 미만	실험실 온도가 18 ~ 30 °C 안에서 변해도 같은 전류에 대한 출력 전압의 변동이 작아 재현성이 유지됩니다.
내부 버스 구조	접속 저항이 출력에 섞이는 연결 오차를 구조로 줄여 단자 체결 상태에 따른 편차가 적습니다.

전압 변환

DMM 레인지와
소비 전력 계산

1 V 출력을 DMM으로 읽는 구성

출력 전압은 정격 전류 × 공칭 저항으로 정해지므로 CS-5는 5 A × 0.2 Ω = 1 V, CS-10은 10 A × 0.1 Ω = 1 V입니다. 네 모델 모두 같은 1 V를 출력하므로 DMM 레인지를 바꾸지 않고 모델만 교체해 교정 지점을 늘릴 수 있습니다. 션트에서 소비되는 전력은 I²R로 계산하며 CS-5는 5 W, CS-10은 10 W까지 올라가므로, 정격 전류를 오래 유지하는 시험에서는 단자 체결과 주변 통풍을 먼저 점검하세요.

교정 관리

교정성적서와
재교정 관리

교정성적서와 재교정 이력

모델마다 최대 정격 전류까지 ISO/IEC 17025 공인 교정을 받은 성적서가 포함되고, 보증 기간은 2년입니다. 정확도에 12개월 예측 안정도가 들어 있으므로 재교정 주기는 연 1회를 기준으로 잡고 성적서의 측정값 이력을 같은 조건으로 비교하세요. 재교정은 (주)테솔의 KOLAS 인정 범위 안에서 방법과 일정을 안내해 드립니다.

사양

4개 모델 비교와
시리즈 공통 사양

항목	CS-0.1	CS-1	CS-5	CS-10
정격 전류	0.1 A	1 A	5 A	10 A
공칭 저항	10 Ω	1 Ω	0.2 Ω	0.1 Ω
정격 전류에서의 출력 전압	1 V	1 V	1 V	1 V
정격 전력	0.1 W	1 W	5 W	10 W
정확도	<0.005 %	<0.005 %	<0.01 %	<0.01 %

시리즈 공통 사양

항목	사양
저항 온도계수	5 ppm/°C 미만
정확도 포함 조건	0 ~ 100 % 정격 전류, 18 ~ 30 °C 동작, 교정 불확도, 12개월 예측 안정도
사용 신호	DC 및 AC
구조	내부 버스 구조(연결 오차 최소화), 견고한 하우징
입력·출력 단자	금도금 바인딩 포스트(맨선, 바나나 플러그, 스페이드 단자 연결)
크기 · 무게	13 × 16.5 × 6 cm, 1 kg (CS-0.1 기준)
교정	최대 정격 전류까지 ISO/IEC 17025 공인 교정
온도 센서	100 Ω RTD, T형 열전대, 서미스터 (선택 사양)
맞춤 제작	CS-X-Y (X: 정격 전류 A, Y: 정격 전압 V)
보증	2년

활용 분야

전류 측정과
교정 현장

DMM 전류 측정 — 전류를 1 V 신호로 변환해 전압계로 읽으므로 전류 레인지가 없는 계측기에서도 전류를 측정할 수 있습니다.
전류계·교정기 교정 — 10 A 이하 구간의 교정 체인에서 전류를 전압으로 되돌려 기준값과 대조합니다.
AC·DC 비교 — 1 kHz까지 AC와 DC 지시값의 차이를 같은 션트로 확인합니다.
실험실 정밀 전류 기준 — 0.005 %대 정확도의 변환 기준을 벤치에 상시 배치합니다.

선택 가이드

전류 범위별
션트 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
0.1 A ~ 10 A를 1 V 신호로 읽을 때	CS-0.1 ~ CS-10	모든 모델이 정격 전류에서 1 V를 출력하는 실험실용 션트입니다.
20 A · 50 A 구간을 교정할 때	CS-20 · CS-50	20 A와 50 A 정격의 션트로 정확도는 0.01 %입니다.
여러 레인지를 한 대로 운용할 때	MCS	3 A ~ 300 A 다섯 레인지를 한 본체에 담았습니다.
운용 비용을 낮춘 작업 표준이 필요할 때	CSW	0.1 A ~ 300 A 구간의 작업 표준 션트입니다.

구성·옵션

맞춤 정격과
온도 센서 옵션

구분	항목	설명
모델 지정	CS-X-Y	X는 정격 전류(A), Y는 정격 전압(V)입니다.
제작 예시	CS-3-1	3 A, 1 V, 0.333 Ω 조합입니다.
온도 센서	100 Ω RTD · T형 열전대 · 서미스터	션트 본체 온도를 함께 기록하는 선택 사양입니다.
교정성적서	ISO/IEC 17025 공인	최대 정격 전류를 사용한 교정이 포함됩니다.

CS-0.1 ~ CS-10과 함께 보는
전류션트

CS-0.1 ~ CS-10을 AC 전류 측정에도 사용할 수 있습니까?
네, DC와 1 kHz까지의 AC에 사용합니다.
CS-0.1 ~ CS-10의 정확도에는 어떤 조건이 포함됩니까?
0 ~ 100 % 정격 전류, 18 ~ 30 °C 동작, 교정 불확도, 12개월 예측 안정도가 모두 포함됩니다. 별도의 환경 보정 항목을 더하지 않고 표의 값을 불확도 예산에 반영합니다.
표에 없는 전류와 전압 조합도 주문할 수 있습니까?
네, CS-X-Y 형식으로 정격 전류와 정격 전압을 지정해 제작합니다. 예를 들어 CS-3-1은 3 A, 1 V, 0.333 Ω 조합입니다.
10 A보다 큰 전류에는 어떤 모델을 선택합니까?
20 A와 50 A는 CS-20 · CS-50, 100 A ~ 300 A는 CS-100 ~ CS-300이 해당합니다. 500 A 이상은 CS-500 ~ CS-3000 계열에서 검토하세요.
션트 온도를 함께 감시할 수 있습니까?
선택 사양으로 100 Ω RTD, T형 열전대, 서미스터 중 하나를 부착할 수 있습니다. 고정격 전류를 오래 유지하는 시험에서 션트 온도 변화를 기록하는 용도입니다.
