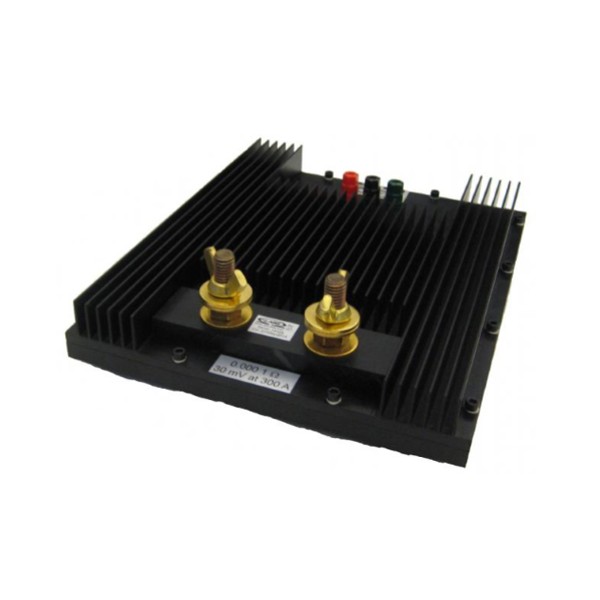

Ohm-Labs CS100/CS200/CS300 정밀급 전류 션트 (100A to 300A)

MODEL: CS100/CS200/CS300
브랜드: OHM-LABS

제품문의 구매하기

대전류 DC와 60 Hz AC로
클램프미터를 교정하는 션트

Ohm-Labs CS-100 ~ CS-300 정밀 전류션트

견적 받기

Ohm-Labs 국내 정식 공급 파트너

Ohm-Labs CS-100 ~ CS-300은 100 A, 200 A, 300 A 세 모델로 구성된 바이필러(Bifilar) 저리액턴스 정밀 전류션트입니다. 클램프미터와 전류 변환기를 교정하는 실험실에서 대전류 DC와 상용 주파수 AC를 0.01 ~ 0.025 % 정확도로 측정합니다.

50 A에서 측정한 AC-DC 일치도는 60 Hz에서 0.01 % 미만, 1 kHz에서도 0.1 % 미만이므로 주파수가 올라가도 DC 교정값과의 차이가 크게 벌어지지 않습니다. 내부 버스 구조가 접속 오차를 줄이고 정확도에는 12개월 안정도가 들어 있으며, 이 션트는 (주)테솔이 국내에 공식 공급합니다.

100 ~ 300 A

3개 모델의 정격 전류 범위

0.01 ~ 0.025 %

모델별 정확도

<0.01 %

60 Hz AC-DC 일치도(50 A)

<5 ppm/°C

CS-100·CS-200 온도계수

특징

대전류에서도
주파수 응답을 유지

핵심 특징	현장에서 달라지는 점
바이필러 저리액턴스 구조	전류 경로의 자기 결합을 상쇄해 인덕턴스 성분을 줄이므로 상용 주파수 AC 전류에서도 DC에 가까운 지시값이 나옵니다.
60 Hz AC-DC 일치도 0.01 % 미만	상용 주파수 대전류 교정에서 AC와 DC 값을 따로 보정하지 않고 같은 성적서 값으로 대조할 수 있습니다.
1 kHz AC-DC 일치도 0.1 % 미만	고조파 성분이 섞인 전류까지 같은 션트로 확인할 수 있어 변환기의 주파수 응답 점검 범위가 넓어집니다.
모델별 낮은 온도계수	CS-100과 CS-200은 5 ppm/°C 미만, CS-300은 20 ppm/°C 미만이라 모델에 따라 온도 보정 필요성을 구분합니다.
내부 버스 구조	접속 저항이 출력에 섞이지 않도록 설계되어 대전류 케이블 체결 상태에 따른 편차가 줄어듭니다.
RTD 부착 옵션	100 Ω RTD를 소자에 접착해 통전 중 션트 온도를 기록하므로 전류와 온도 특성을 함께 평가합니다.

출력 전압

낮은 출력 전압의
읽기 조건

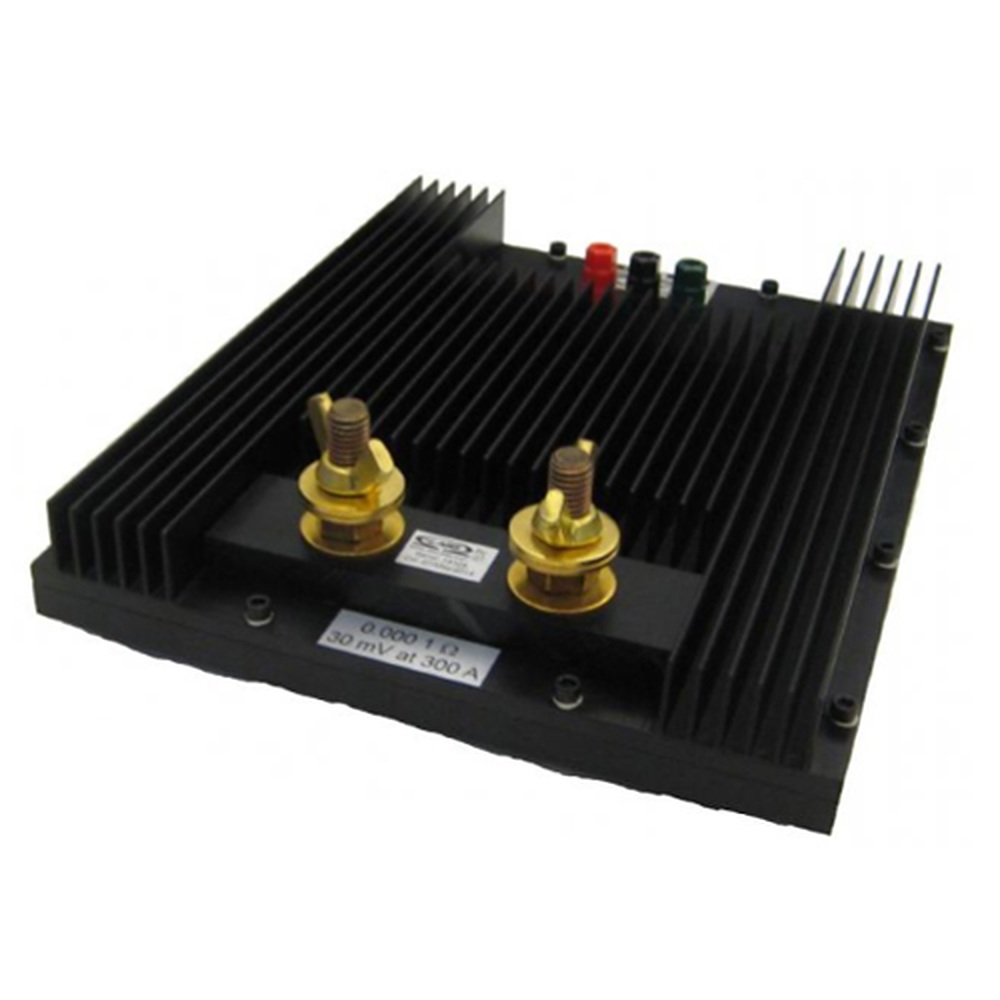

CS-300의 30 mV 출력 읽기

CS-100과 CS-200은 1 mΩ에서 각각 0.1 V, 0.2 V를 출력하지만 CS-300은 0.1 mΩ이라 정격 전류 300 A에서도 30 mV에 그칩니다. 출력이 낮은 만큼 DMM의 mV 레인지 분해능과 리드 접촉 저항이 지시값에 영향을 주므로, 전압 단자 리드는 전류 단자와 분리해 연결하세요. 온도계수도 CS-300이 20 ppm/°C 미만으로 다른 두 모델보다 크므로 장시간 통전한 직후에는 션트 온도 변화를 함께 확인합니다.

교정 관리

고객 지정 측정점과
교정 이력

교정성적서와 재교정 이력

ISO/IEC 17025 공인 교정을 정격 전류 전체 범위에서 받으며, 고객이 지정한 측정점으로 성적서를 발행하도록 요청할 수 있습니다. 정확도에 12개월 안정도가 포함되므로 연 1회 재교정을 기준으로 성적서 값을 같은 조건으로 비교하세요. 재교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사양

3개 모델과
주파수별 사양

항목	CS-100	CS-200	CS-300	CS-100-1
정격 전류	100 A	200 A	300 A	100 A
공칭 저항	1 mΩ	1 mΩ	0.1 mΩ	10 mΩ
정격 전류에서의 출력 전압	0.1 V	0.2 V	30 mV	1 V
정확도	0.01 %	0.02 %	0.025 %	0.03 %
저항 온도계수	5 ppm/°C 미만	5 ppm/°C 미만	20 ppm/°C 미만	해당 없음

주파수별 AC-DC 일치도 (50 A)

주파수	AC-DC 일치도
60 Hz	0.01 % 미만
100 Hz	0.015 % 미만
1 kHz	0.1 % 미만

시리즈 공통 사양

항목	사양
구조	바이필러(Bifilar) 저리액턴스, 내부 버스 구조로 연결 오차 최소화
정확도 포함 조건	0 ~ 100 % 전류 범위, 18 ~ 30 °C 동작, 12개월 안정도
사용 신호	DC 및 AC
입력 단자	구리 합금
크기	30.5 × 25.1 × 7.6 cm
무게	3 kg
교정	정격 전류 전체 범위 ISO/IEC 17025 공인 교정, 고객 지정 측정점 발행 가능
온도 센서	100 Ω RTD, T형 열전대, 서미스터 (선택 사양)
보증	2년
별도 모델	CS-100-1 (100 A, 1 V 출력, 정확도 0.03 %)

활용 분야

대전류 교정과
변환기 시험

클램프미터 교정 — 교정기와 클램프 전류계의 100 ~ 300 A 지시값을 션트 출력 전압으로 대조합니다.
전류 변환기 교정 — 변류기와 홀 소자 변환기의 변환비를 고전류 기준으로 확인합니다.
대전류 전원 점검 — 고전류 전원 장치의 출력 전류를 션트 전압으로 직접 측정합니다.
AC 측정 교정 — 60 Hz, 100 Hz, 1 kHz의 AC 전류 지시값을 DC 교정값과 비교합니다.

선택 가이드

전류와 주파수별
션트 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
100 A ~ 300 A를 상용 주파수로 측정할 때	CS-100 ~ CS-300	바이필러 구조로 60 Hz AC-DC 일치도를 규정한 구간의 정밀 션트입니다.
20 A · 50 A 구간을 교정할 때	CS-20 · CS-50	20 A와 50 A 정격 모델로 정확도는 0.01 %입니다.
500 A 이상이 필요할 때	CS-500 ~ CS-3000	정격 500 A부터 3000 A까지 구성합니다.
여러 레인지를 한 대로 운용할 때	MCS	3 A ~ 300 A 다섯 레인지를 한 본체에 담았습니다.

CS-100 ~ CS-300과 함께 보는
전류션트

CS-100 ~ CS-300을 클램프미터 교정에 사용할 수 있습니까?
네, 교정기와 클램프 · 전류 변환기의 100 ~ 300 A 교정에 사용합니다. 션트 출력 전압을 DMM으로 읽어 기준 전류로 환산합니다.
CS-100 ~ CS-300은 1 kHz에서도 정확도가 유지됩니까?
50 A에서 측정한 AC-DC 일치도는 1 kHz에서 0.1 % 미만입니다. 100 Hz에서는 0.015 % 미만, 60 Hz에서는 0.01 % 미만으로 주파수가 낮을수록 DC와의 차이가 작습니다.
500 A 이상은 CS-100 ~ CS-300 대신 어떤 모델을 선택합니까?
CS-500 ~ CS-3000이 해당합니다. 여러 레인지를 한 본체로 운용하려면 MCS를 검토하세요.
CS-100 ~ CS-300에 교정성적서가 포함됩니까?
네, ISO/IEC 17025 공인 교정성적서가 포함됩니다. 요청하면 고객이 지정한 측정점으로 발행합니다.
