Ohm-Labs 정밀급 전류 션트 (500A to 3000A)

MODEL: CS500/CS1000/CS1500/CS2000/CS3000
브랜드: OHM-LABS

제품문의 구매하기

정격 전류를 연속으로 흘려도
정확도가 유지되는 고전류 션트

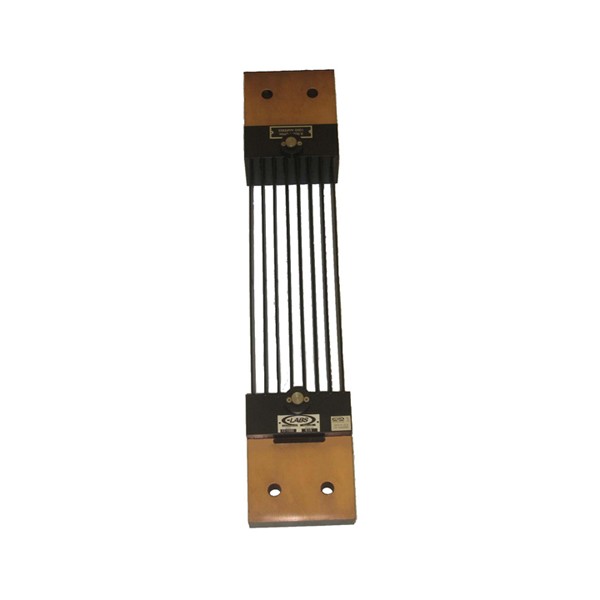

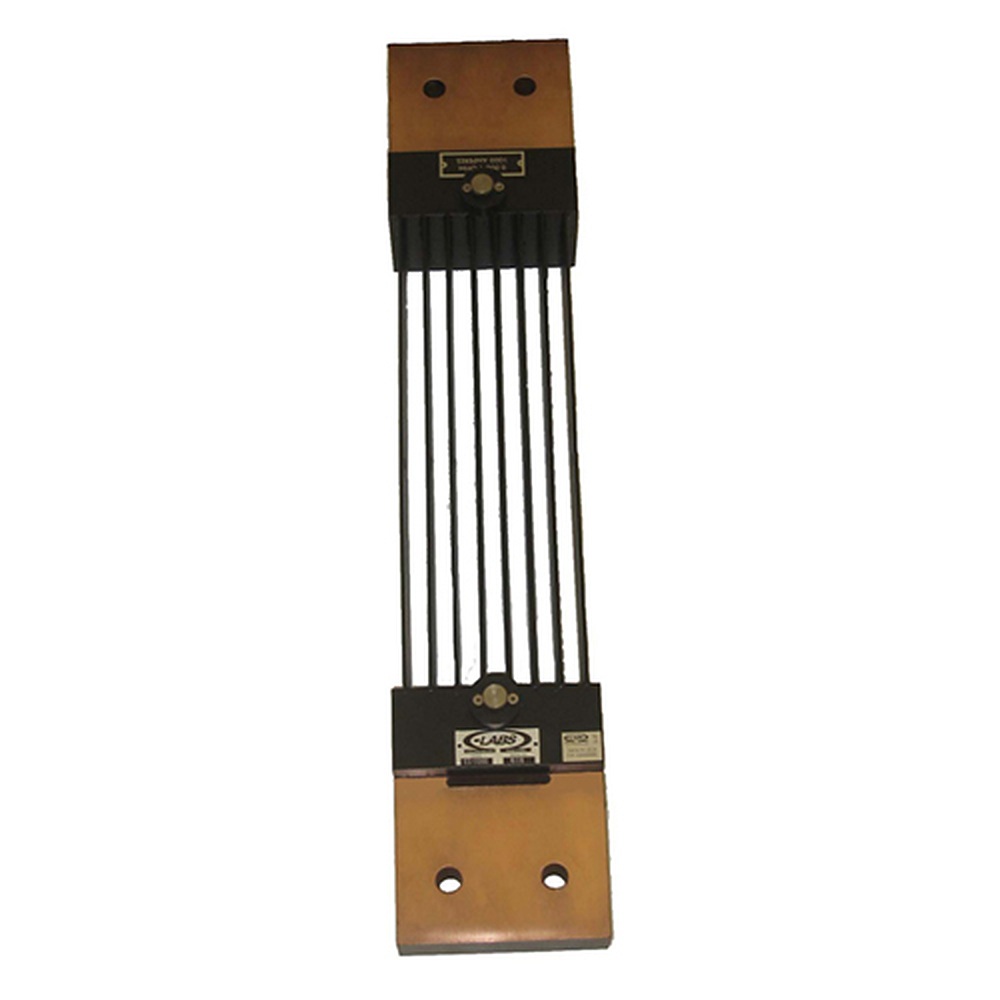

Ohm-Labs CS-500 ~ CS-3000 고전류 정밀 션트

견적 받기

Ohm-Labs 국내 정식 공급 파트너

Ohm-Labs CS-500 ~ CS-3000은 500 A부터 3000 A까지 5개 정격으로 구성한 개방형 병렬 블레이드 구조의 고전류 정밀 션트(High Current Precision Shunt)입니다. 정격 전류를 연속으로 흘려도 정확도가 떨어지지 않아 용접기와 EV·배터리 시험 장비의 전류 교정에 사용합니다.

저항은 CS-500의 200 µΩ에서 CS-3000의 10 µΩ까지 낮아지며 정확도는 0.02 % 미만에서 0.04 % 미만입니다. 병렬 블레이드가 열을 노출된 표면으로 내보내 별도 냉각 없이 자연 대류로 방열합니다. 보증은 2년이고 (주)테솔이 국내에 공식 공급합니다.

500 ~ 3000 A

5개 모델의 정격 전류 범위

<0.02 ~ <0.04 %

모델별 정확도 범위

10 ~ 200 µΩ

모델별 공칭 저항

2년

보증 기간

특징

정격 전류를
연속 인가하는 션트

핵심 특징	현장에서 달라지는 점
정격 전류 연속 인가	장시간 시험에서도 정확도를 잃지 않아 용접·충방전 시험 장비를 정격 전류에서 오래 교정할 수 있습니다.
개방형 병렬 블레이드	열이 노출된 표면으로 방출되므로 팬이나 수냉 설비 없이 시험대를 단순하게 구성합니다.
DC와 50/60 Hz의 일치	직류와 상용 주파수에서 정확하게 측정하므로 전원 장치와 변환기 교정에 같은 션트를 사용합니다.
온도 센서 선택	100 Ω RTD, T형 열전대, 10 kΩ 서미스터를 붙여 전류와 온도 특성 자료를 확보할 수 있습니다.
CS-X-Y 맞춤 값	표에 없는 전류와 전압 조합도 정격 전류와 정격 전압을 지정해 주문할 수 있습니다.
정격 전류 전 범위 교정	정격 전류까지 ISO 17025 인정 교정성적서를 받아 실제 사용 전류에서 값이 보증됩니다.

방열 설계

자연 대류
방열 구조

개방형 병렬 블레이드 구조라 측정 전류가 만든 열이 노출된 표면으로 방출됩니다. 정확도는 18 ~ 30 °C에서 정격 전류 전 범위에 적용되므로, 설치 공간의 온도를 이 범위에 맞추고 블레이드 사이로 공기가 통하도록 여유를 두세요.

자연 대류로 열을 방출합니다

블레이드 사이 틈이 막히지 않도록 설치하면 정격 전류에서의 소비 전력이 열로 방출됩니다. 펄스나 높은 주파수의 전류는 권장하지 않으며 DC와 50/60 Hz에서 사용하세요.

사양

5개 모델 비교와
공통 사양

항목	CS-500	CS-1000	CS-1500	CS-2000	CS-3000
정격 전류	500 A	1000 A	1500 A	2000 A	3000 A
공칭 저항	200 µΩ	100 µΩ	40 µΩ	20 µΩ	10 µΩ
정격 출력	100 mV	100 mV	60 mV	40 mV	30 mV
정확도	0.02 % 미만	0.025 % 미만	0.04 % 미만	0.04 % 미만	0.04 % 미만
소비 전력	50 W	100 W	90 W	80 W	90 W
크기	60 × 10 × 13 cm	70 × 13 × 13 cm	48 × 13 × 13 cm	48 × 18 × 13 cm	38 × 18 × 13 cm
무게	7 kg	17 kg	15 kg	22 kg	20 kg

시리즈 공통 사양

항목	사양
연속 정격	정격 전류를 연속으로 흘려도 정확도 유지
정확도 조건	정격 전류 전 범위, 18 ~ 30 °C, 제조 시점의 초기 정확도
방열	개방형 병렬 블레이드 구조의 자연 대류
사용 신호	DC와 50/60 Hz, 펄스·고주파 비권장
온도 센서 옵션	100 Ω RTD, T형 열전대, 10 kΩ 서미스터
모델 지정 규칙	CS-X-Y (X: 정격 전류 A, Y: 정격 전압 mV)
맞춤 예시	CS-500-100 = 500 A, 100 mV, 0.0002 Ω / CS-250-100 = 250 A, 100 mV, 0.0004 Ω
운반 케이스	맞춤 장착 케이스, 모델명 CS[A]-CASE (예: CS1000-CASE)
교정	정격 전류 범위 전체의 ISO 17025 인정 교정성적서
보증	2년

활용 분야

고전류 교정
적용 분야

용접 전류 측정 — 용접 장비의 전류 표시 오차를 정격 전류에서 교정합니다.
EV·배터리 시험 — 고전류 충방전 시험 장비의 전류 측정부를 교정합니다.
전원 · 변환기 — 전원 장치와 전류 변환기의 출력 전류를 확인합니다.
대전류 설비 기준 — 큰 전류를 다루는 설비의 기준 션트로 사용합니다.

선택 가이드

정격 전류별 모델 선택

이럴 때	권장 모델	선택 근거
500 A 또는 1000 A를 측정할 때	CS-500 · CS-1000	정격 전류에 맞는 모델
1500 A 또는 2000 A를 측정할 때	CS-1500 · CS-2000	정격 1500 A · 2000 A 모델
3000 A까지 측정할 때	CS-3000	시리즈에서 가장 큰 정격
300 A 이하를 측정할 때	CS-100 ~ CS-300 · MCS	작은 정격은 다른 시리즈에서 선택

구성·옵션

구성과 주문 항목

구분	항목	설명
모델 지정	CS-X-Y	X는 정격 전류(A), Y는 정격 전압(mV)
제작 예시	CS-250-100	250 A, 100 mV, 0.0004 Ω
온도 센서	100 Ω RTD · T형 열전대 · 서미스터	전류와 온도 특성 자료 수령
운반 케이스	CS[A]-CASE	맞춤 장착 케이스, 예: CS1000-CASE
교정성적서	ISO 17025 인정	정격 전류 범위 전체 포함

교정 계획

시험 전류와
KOLAS 교정 안내

대전류 션트는 인가 전류와 센서 온도 이력이 성적서의 근거이므로 시험 전류 프로파일을 교정 계획에 포함하세요. 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 방법과 일정을 안내해 드립니다.

CS-500 ~ CS-3000과 함께 보는 전류션트

CS-500 ~ CS-3000은 정격 전류를 계속 흘려도 됩니까?
흘려도 됩니다. 정격 전류를 연속으로 인가해도 정확도가 유지되도록 설계되었습니다.
CS-500 ~ CS-3000을 펄스나 고주파 전류에도 사용할 수 있습니까?
권장하지 않습니다. DC와 50/60 Hz에서 정확하게 측정하는 구조입니다.
CS-500 ~ CS-3000은 표에 없는 조합도 주문할 수 있습니까?
네, CS-X-Y 형식으로 정격 전류와 정격 전압을 지정하며 정확도는 달라질 수 있습니다.
CS-500 ~ CS-3000에 운반 케이스를 선택할 수 있습니까?
선택할 수 있습니다. 맞춤 장착 케이스를 CS[A]-CASE 모델명으로 요청합니다.
