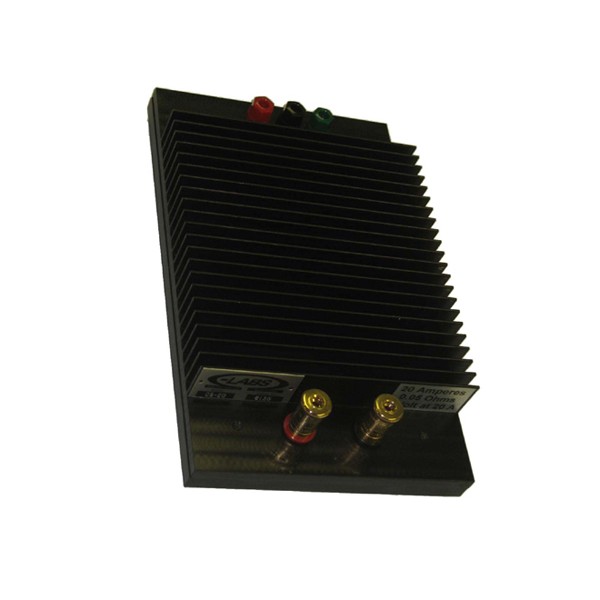

Ohm-Labs CS20/CS50 정밀급 전류 션트 (20 A to 50 A)

MODEL: CS20/CS50
브랜드: OHM-LABS

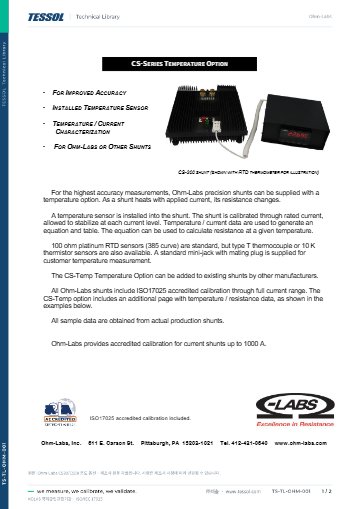

제품 자료: 온도 옵션

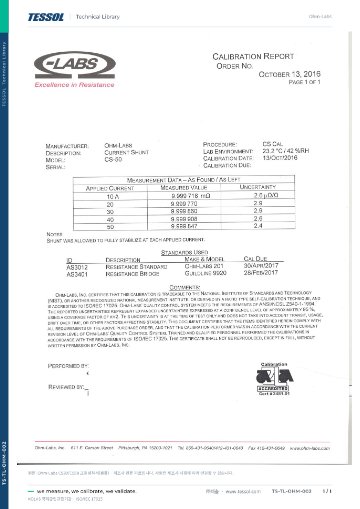

교정성적서(샘플)

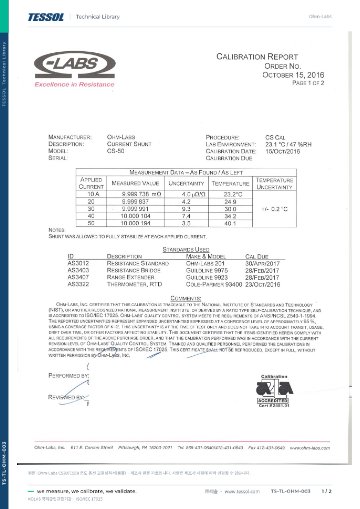

온도 옵션 교정성적서(샘플)

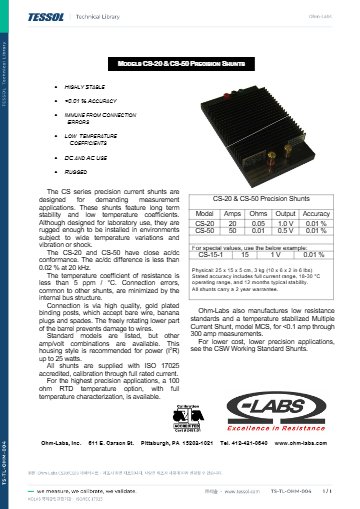

데이터시트

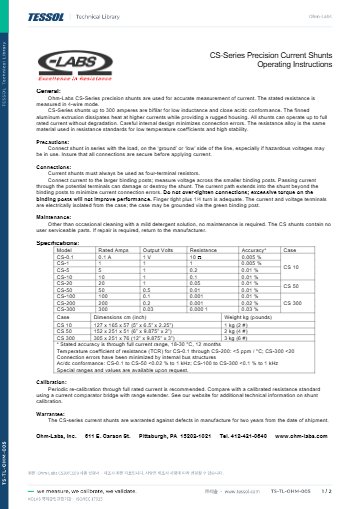

사용 설명서

제품문의 구매하기

20 A·50 A 전류 교정용
0.01 % 정밀 전류션트

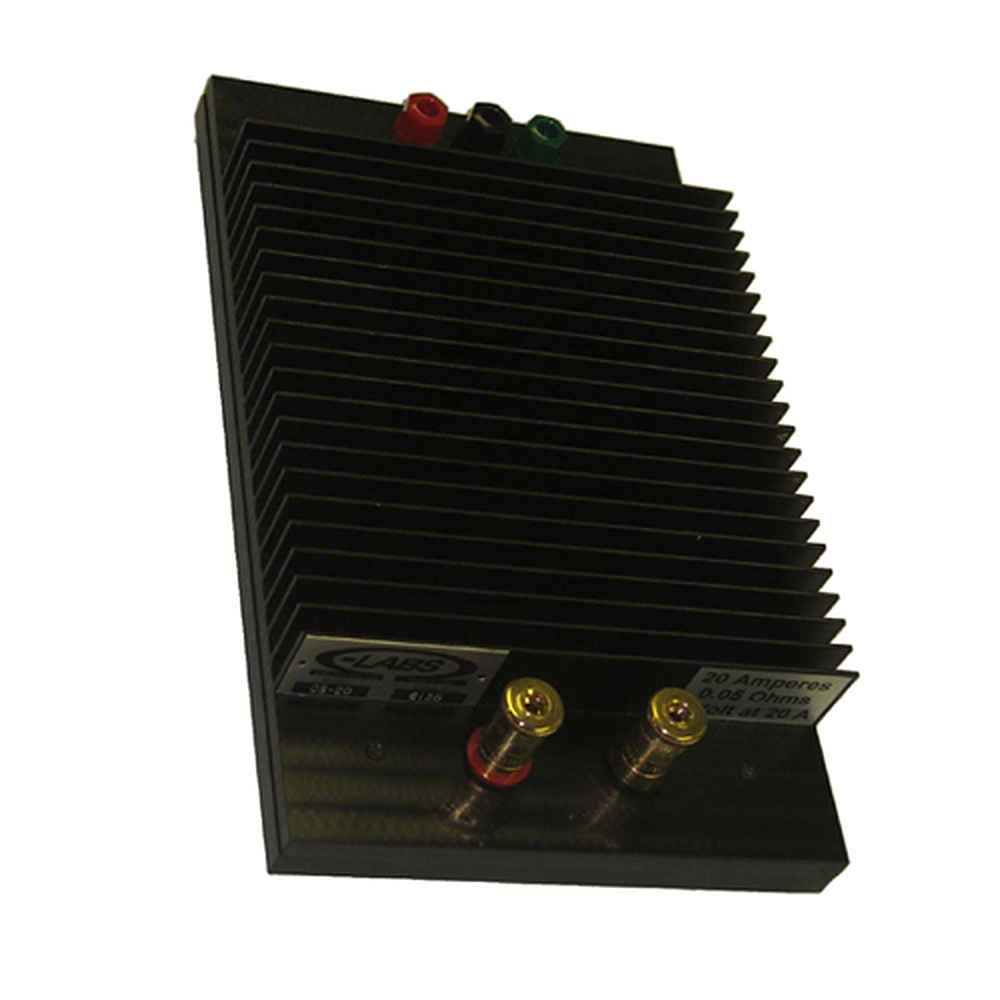

Ohm-Labs CS-20 · CS-50 정밀 전류션트

견적 받기

Ohm-Labs 국내 정식 공급 파트너

Ohm-Labs CS-20 · CS-50은 20 A와 50 A를 0.01 % 정확도로 측정하는 실험실·현장 겸용 정밀 전류션트(Precision Current Shunt)입니다. 교정기와 클램프미터의 20 A · 50 A 전류 교정 체인에서 전류를 전압으로 변환하는 기준기입니다.

정확도 0.01 %에는 0 ~ 100 % 전류, 18 ~ 30 °C 동작, 교정 불확도, 12개월 예측 안정도가 들어 있어 통전 조건이 바뀌어도 추가 보정이 필요 없습니다. 본체가 가벼워 현장 교정에도 들고 갈 수 있으며, 이 전류션트는 (주)테솔이 국내에 공식 공급합니다.

20 A · 50 A

2개 모델의 정격 전류

0.01 %

조건이 포함된 정확도

25 W

권장 소비 전력(I²R 기준)

3 kg

현장 반입이 쉬운 본체 무게

특징

두 정격으로 대응하는
20 ~ 50 A 교정

핵심 특징	현장에서 달라지는 점
0.01 % 정확도에 조건 포함	전류 범위와 온도 조건, 안정도가 정확도 값 안에 반영되어 불확도 산정 시 별도 가산 항목이 줄어듭니다.
저항 온도계수 5 ppm/°C 미만	열처리로 온도 의존성을 줄여 18 ~ 30 °C 범위의 실험실 온도 변화가 출력 전압에 미치는 영향이 작습니다.
1 kHz AC/DC 차이 0.02 % 미만	DC 교정값을 1 kHz AC 전류 비교에도 사용하므로 AC 전류계 교정 체인에 같은 션트를 사용합니다.
연결 오차 영향 최소화 설계	단자 접촉 저항이 출력에 섞이는 구조를 피해 현장에서 케이블을 다시 체결해도 지시값 편차가 작습니다.
견고한 하우징과 경량 본체	진동과 충격이 있는 설치 환경에도 견디며 한 사람이 들고 이동할 수 있어 현장 교정 가방에 넣어 운반할 수 있습니다.
온도 센서 부착 옵션	션트 온도를 함께 기록해 연속 통전 중 온도 상승과 출력 변화를 비교합니다.

소비 전력

25 W 한도와
연속 통전 계산

정격 전류의 소비 전력 계산

권장 소비 전력은 I²R 기준 25 W까지이며, CS-20은 20 A × 20 A × 0.05 Ω = 20 W, CS-50은 50 A × 50 A × 0.01 Ω = 25 W입니다. CS-50은 정격 전류에서 권장 한도에 도달하므로 장시간 통전 시험에서는 주변 통풍을 확보하고 출력 전압이 안정된 뒤에 지시값을 기록하세요.

교정 관리

교정성적서와
온도 센서 활용

교정성적서와 재교정 이력

최대 정격 전류 범위를 포함하는 ISO/IEC 17025 공인 교정성적서가 함께 발행되고 보증 기간은 2년입니다. 정확도에 12개월 예측 안정도가 들어 있으므로 연 1회 재교정을 기준으로 이력을 비교하세요. 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사양

CS-20 · CS-50
전 사양

항목	CS-20	CS-50
정격 전류	20 A	50 A
공칭 저항	0.05 Ω	0.01 Ω
정격 전류에서의 출력 전압	1.0 V	0.5 V
정확도	0.01 %	0.01 %
정격 전류에서의 소비 전력(I²R)	20 W	25 W

시리즈 공통 사양

항목	사양
저항 온도계수	5 ppm/°C 미만
정확도 포함 조건	0 ~ 100 % 전류, 18 ~ 30 °C 동작, 교정 불확도, 12개월 예측 안정도
권장 소비 전력	25 W까지(I²R 기준)
사용 신호	DC 및 AC
크기	25 × 15 × 5 cm
무게	3 kg
연결 단자	금도금 바인딩 포스트(맨선, 바나나 플러그, 스페이드 단자)
교정	최대 정격 전류까지 ISO/IEC 17025 공인 교정
온도 센서	100 Ω RTD, T형 열전대, 서미스터 (선택 사양)
별도 모델	CS-15-1 (15 A, 1 V 출력, 정확도 0.01 %)
맞춤 제작	CS-X-Y (X: 정격 전류 A, Y: 정격 전압 V)
보증	2년

활용 분야

20 ~ 50 A 교정과
현장 점검

교정 실험실 — 교정기의 20 A · 50 A 전류 출력을 션트 전압으로 확인하는 기준으로 사용합니다.
현장 교정 — 경량 본체를 가져가 설비 현장의 전류계를 교정실로 옮기지 않고 점검합니다.
클램프미터 교정 — 클램프미터 교정 체인에서 20 A · 50 A 기준 전류를 전압으로 환산합니다.
전류 변환기 교정 — 전류 변환기의 출력을 션트 전압과 대조해 변환비를 확인합니다.

선택 가이드

전류 범위별
션트 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
0.1 A ~ 10 A를 측정할 때	CS-0.1 ~ CS-10	모든 모델이 1 V를 출력하는 정밀 션트입니다.
15 A에서 1 V 출력이 필요할 때	CS-15-1	15 A, 1 V, 0.01 % 조합의 별도 모델입니다.
100 A ~ 300 A를 측정할 때	CS-100 ~ CS-300	바이필러 구조로 대전류 AC-DC 일치도를 규정합니다.
여러 레인지를 한 대로 운용할 때	MCS	3 A ~ 300 A 다섯 레인지를 한 본체에 담았습니다.

구성·옵션

별도 모델과
맞춤 조합

구분	항목	설명
모델	CS-20 · CS-50	정격 전류 20 A와 50 A 모델입니다.
별도 모델	CS-15-1	15 A, 1 V, 0.01 % 조합입니다.
맞춤 조합	CS-X-Y	X는 정격 전류(A), Y는 정격 전압(V)입니다.
온도 센서	100 Ω RTD · T형 열전대 · 서미스터	션트 온도를 함께 기록하는 선택 사양입니다.
교정성적서	ISO/IEC 17025 공인	최대 정격 전류 범위를 포함합니다.

CS-20 · CS-50과 함께 보는
전류션트

CS-50으로 50 A를 계속 흘려도 됩니까?
권장 소비 전력 한도 안에서 사용하면 됩니다. CS-50은 정격 전류에서 I²R이 한도에 도달하므로 장시간 통전에서는 통풍을 확보하세요.
CS-20 · CS-50을 클램프미터 교정에 사용할 수 있습니까?
네, 교정기의 20 A · 50 A 전류 교정과 클램프미터 교정 체인에 사용합니다. 션트 출력 전압을 DMM으로 읽어 기준 전류를 산출합니다.
CS-20 · CS-50을 1 kHz AC 전류에도 사용할 수 있습니까?
네, 1 kHz AC/DC 차이가 0.02 % 미만이므로 DC 교정값을 기준으로 AC 지시값을 대조할 수 있습니다.
CS-20 · CS-50의 크기와 무게는 어느 정도입니까?
본체는 25 × 15 × 5 cm이고 무게는 3 kg입니다. 한 사람이 휴대하는 크기라 현장 교정에 적합합니다.
