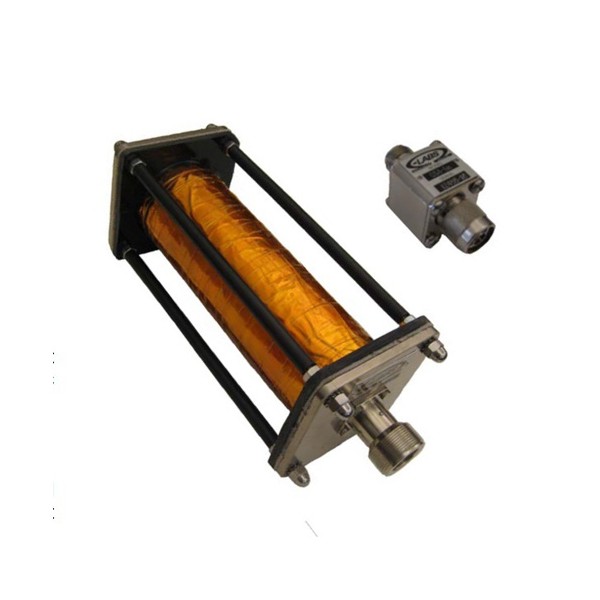

Ohm-Labs CSA shunts AC 전류션트

MODEL: CSA shunts
브랜드: OHM-LABS

제품문의 구매하기

100 kHz까지 AC 전류를
전압으로 바꾸는 동축 션트

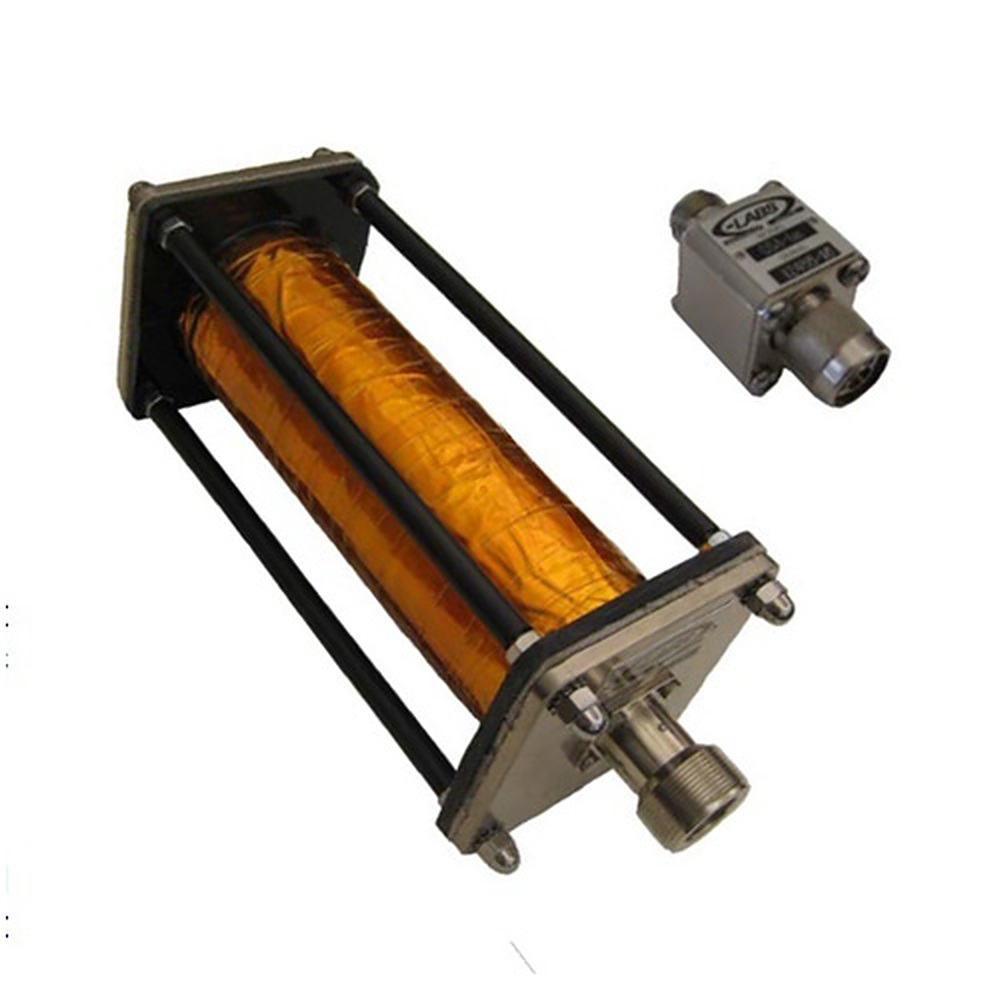

Ohm-Labs CSA-0.1 ~ CSA-2 동축 AC 전류션트

견적 받기

Ohm-Labs 국내 정식 공급 파트너

Ohm-Labs CSA-0.1 ~ CSA-2는 0.1 A부터 2 A까지 다섯 모델로 구성된 동축 AC 전류션트(Coaxial AC Shunt)입니다. 열 전송 표준과 AC 측정 표준을 갖춘 교정실에서 DC부터 100 kHz까지 AC 전류를 전압으로 변환하고 AC-DC 차이를 교정합니다.

동축 포일 구조가 낮은 인덕턴스와 평탄한 주파수 응답을 유지해 AC-DC 일치도는 10 kHz에서 20 ppm 미만, 100 kHz에서 50 ppm 미만입니다. DC 정확도는 0.01 ~ 0.02 % 미만이며 12개월 예상 안정도가 포함되어 있습니다. 이 동축 션트는 (주)테솔이 국내에 공식 공급합니다.

DC ~ 100 kHz

사용 주파수 범위

0.1 ~ 2 A

5개 모델의 정격 전류

<50 ppm

100 kHz AC-DC 일치도

N형

동축 연결 커넥터

특징

동축 구조가 만드는
AC-DC 일치도

핵심 특징	현장에서 달라지는 점
동축 포일 저항 구조	2 A까지 낮은 인덕턴스와 평탄한 주파수 응답을 확보해 주파수가 올라가도 DC 교정값에서 벗어나는 폭이 작습니다.
10 kHz 20 ppm 미만, 100 kHz 50 ppm 미만	100 kHz까지 AC-DC 차이를 ppm 단위로 규정해 열 전송 표준 비교에서 션트가 차지하는 불확도 기여분을 낮춥니다.
1 V 출력 기준 설계	모든 모델이 정격 전류에서 1 V 출력에 맞춰 설계되어 AC 측정 표준의 전압 입력과 레인지를 설정하기 쉽습니다.
열처리와 합금 특성화	0 ~ 100 % 전류에서 저항 변화를 최소화해 전류 크기에 따른 지시값 편차가 작습니다.
N형 커넥터	동축 케이블로 기준 장비에 연결하므로 단자 체결 상태에 따른 접촉 편차와 외부 유도 영향이 줄어듭니다.
AC 저항 표준 겸용	저전류 모델은 AC 저항 표준으로도 사용할 수 있어 AC 저항을 비교하는 환경을 별도 구성 없이 확보합니다.

연결과 측정

동축 연결과
실측 저항값 사용

N형 케이블 연결과 DC 작업

션트는 중심 핀과 쉘 사이를 전원 또는 측정기와 병렬로 연결하므로 N형 동축 케이블로 기준 장비에 직접 접속합니다. 동축 포일 구조는 저항값이 소자마다 달라지므로 DC 작업에서는 공칭 저항 대신 교정성적서에 기록된 실측 저항값을 사용하세요. 공칭 저항이 10 Ω인 CSA-0.1은 0.1 A에서 1 V, 0.5 Ω인 CSA-2는 2 A에서 1 V를 출력합니다.

교정 관리

AC-DC 차이 교정과
재교정 관리

교정성적서와 재교정 이력

DC 전류 전체와 100 kHz까지의 AC-DC 차이에 대해 ISO/IEC 17025 공인 교정을 받으며 보증 기간은 2년입니다. 정확도에 12개월 예상 안정도가 포함되므로 연 1회 재교정을 기준으로 성적서의 AC-DC 값을 같은 조건으로 비교하세요. 재교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

사양

5개 모델 비교와
시리즈 공통 사양

항목	CSA-0.1	CSA-0.2	CSA-0.5	CSA-1	CSA-2
정격 전류	0.1 A	0.2 A	0.5 A	1 A	2 A
공칭 저항	10 Ω	5 Ω	2 Ω	1 Ω	0.5 Ω
정격 전류에서의 출력 전압	1 V	1 V	1 V	1 V	1 V
DC 정확도	<0.01 %	<0.01 %	<0.01 %	<0.02 %	<0.02 %
10 kHz AC-DC 일치도	<20 ppm	<20 ppm	<20 ppm	<20 ppm	<20 ppm
100 kHz AC-DC 일치도	<50 ppm	<50 ppm	<50 ppm	<50 ppm	<50 ppm

시리즈 공통 사양

항목	사양
사용 주파수	DC ~ 100 kHz
구조	2 A까지 특수 제작 포일 저항(낮은 인덕턴스, 평탄한 주파수 응답) 동축 구조
출력 설계	1 V 출력 기준 최적화
온도 특성	열처리와 저항 합금 특성화로 0 ~ 100 % 전류에서 변화 최소화
정확도 포함 조건	18 ~ 30 °C 동작, 12개월 예상 안정도
커넥터	N형
교정	DC 전류 전체와 100 kHz까지 AC-DC 차이 ISO/IEC 17025 공인 교정
보증	2년

활용 분야

AC 전류 교정과
AC 저항 기준

AC 전류 교정 — AC 전류 측정 장비의 지시값을 DC 교정값과 연결해 100 kHz까지 확인합니다.
AC 저항 기준 — 저전류 모델을 AC 저항 표준으로 사용해 AC 저항 비교를 수행합니다.
열 전송 표준 비교 — 열 전송 표준과 함께 AC 전류를 교정하는 비교 체인에 사용합니다.
AC 측정 표준 연계 — AC 측정 표준과 한 조로 구성해 입력부의 AC-DC 응답을 대조합니다.

선택 가이드

주파수와 전류별
션트 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
0.1 A ~ 2 A AC를 100 kHz까지 측정할 때	CSA-0.1 ~ CSA-2	동축 구조로 고주파 AC-DC 일치도를 ppm 단위로 규정합니다.
DC 정밀 전류를 1 V 신호로 읽을 때	CS-0.1 ~ CS-10	정격 전류에서 1 V를 출력하는 정밀 션트입니다.
여러 레인지를 한 대로 운용할 때	MCS	DC와 AC 측정값이 서로 일치하는 다중 레인지 션트입니다.

구성·옵션

모델 구성과
연결 규격

구분	항목	설명
모델 구성	CSA-0.1 ~ CSA-2	다섯 모델, 정격 전류 0.1 A ~ 2 A입니다.
커넥터	N형	동축 연결 단자입니다.
교정	ISO/IEC 17025 공인	DC 전류와 100 kHz까지 AC-DC 차이를 포함합니다.
보증	2년	Ohm-Labs 션트 전체에 적용됩니다.

CSA-0.1 ~ CSA-2와 함께 보는
전류션트

CSA-0.1 ~ CSA-2는 AC 전류를 어느 주파수까지 사용할 수 있습니까?
DC부터 100 kHz까지 사용합니다. AC-DC 일치도는 10 kHz에서 20 ppm 미만, 100 kHz에서 50 ppm 미만입니다.
AC 저항 표준으로도 사용할 수 있습니까?
네, 저전류 모델은 AC 저항 표준으로도 사용할 수 있습니다. 정격이 낮은 CSA-0.1 같은 모델이 저항 비교에 적합합니다.
2 A보다 큰 AC 전류는 어떻게 측정합니까?
이 시리즈는 2 A 이하 AC 전류에 맞춰 구성됩니다. 상용 주파수의 대전류는 CS-100 ~ CS-300처럼 60 Hz AC-DC 일치도를 규정한 모델을 검토하세요.
CSA-0.1 ~ CSA-2를 DC 작업에 쓸 때 공칭 저항을 그대로 사용해도 됩니까?
아니요, 교정성적서의 실측 저항값을 사용하세요. 동축 포일 구조는 소자마다 저항이 달라지므로 DC 작업에는 실측값이 정확합니다.
