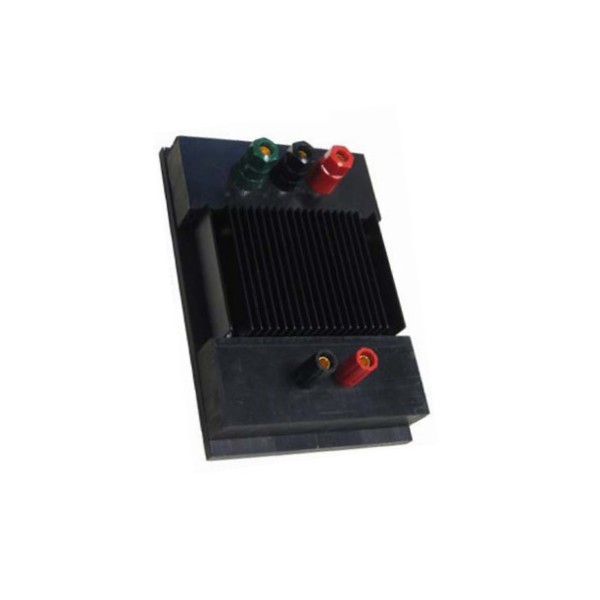

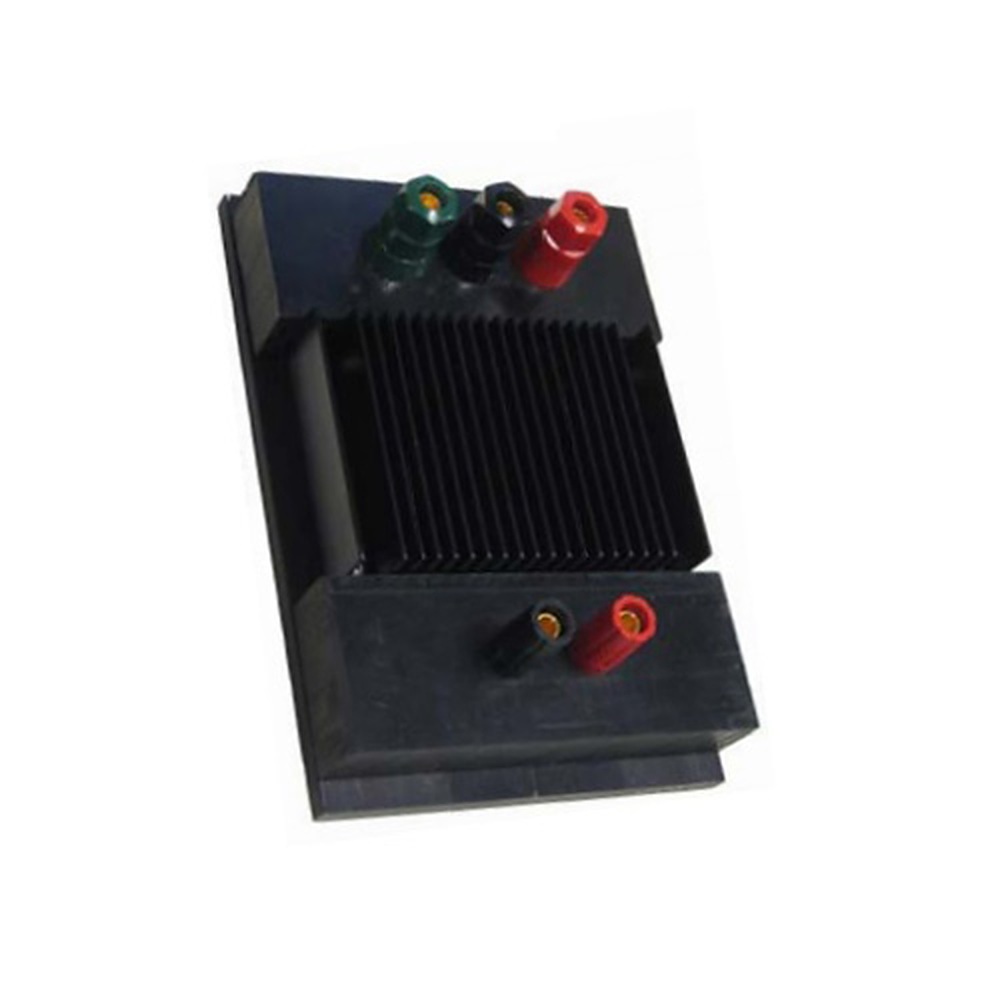

Ohm-Labs CSW 워킹 표준 션트

MODEL: CSW 시리즈
브랜드: OHM-LABS

제품문의 구매하기

전류계와 클램프미터를 매일
점검하는 작업 표준 전류션트

Ohm-Labs CSW 작업 표준 전류션트

견적 받기

Ohm-Labs 국내 정식 공급 파트너

Ohm-Labs CSW는 0.1 A부터 300 A까지 9개 모델로 구성된 작업 표준(Working Standard) 전류션트입니다. 생산 현장과 교정실에서 전류계와 클램프미터를 매일 점검하는 용도로, <0.01 ~ <0.05 %의 정확도를 정격 전류 100 % 연속 통전에서 유지합니다.

정확도에는 교정 불확도, 18 ~ 30 °C 동작, 12개월 예측 안정도가 포함되어 있고, 전 전류 측정 범위의 ISO/IEC 17025 공인 교정성적서가 함께 들어 있습니다. CS 시리즈보다 운용 비용을 낮춘 이 작업 표준 션트는 (주)테솔이 국내에 공식 공급합니다.

0.1 ~ 300 A

9개 모델의 정격 전류 범위

<0.01 ~ <0.05 %

모델별 정확도

100 %

연속 통전 시 정확도 유지

2년

Ohm-Labs 션트 보증 기간

특징

연속 통전에서도
정확도를 유지

핵심 특징	현장에서 달라지는 점
100 % 연속 전류 정격	정격 전류를 계속 흘려도 정확도가 유지되므로 생산 라인 점검처럼 통전 시간이 긴 작업에서 열 안정을 기다리는 대기 시간이 줄어듭니다.
작업 표준 포지션	매일 사용하는 점검용 기준을 이 시리즈로 두고 상위 기준은 CS 시리즈로 분리해 상위 기준기의 사용 빈도를 낮춥니다.
CS 시리즈보다 낮은 운용 비용	작업용 션트를 여러 대 배치해야 하는 생산 현장에서 정밀 션트 수량을 줄이면서 기준 전류를 확보합니다.
연결 오차 영향 최소화	단자 접촉 저항이 출력에 섞이는 구조를 피해 케이블을 자주 바꿔 체결하는 현장 작업에서도 편차가 작습니다.
전 전류 범위 공인 교정	ISO/IEC 17025 공인 교정성적서가 전 전류 측정 범위를 포함하므로 점검 장비의 소급 근거를 바로 확보합니다.
12개월 안정도 포함	교정 불확도와 함께 예측 안정도가 정확도에 반영되어 주기 내 지시값 변동을 별도로 가산하지 않습니다.

소비 전력

정격별 소비 전력과
출력 전압 읽기

모델별 소비 전력과 출력 전압

정격 전류의 소비 전력은 I²R로 계산하며 CSW-15는 22.5 W, CSW-100은 100 W, CSW-300은 90 W입니다. 출력 전압은 모델마다 달라 CSW-20은 0.4 V, CSW-300은 0.3 V, CSW-15는 1.5 V이므로 DMM 레인지를 모델별로 설정해 읽어야 합니다. 소비 전력이 큰 100 A 이상 모델은 통전 직후와 열 안정 후의 지시값을 함께 확인하세요.

모델 구분

CS 시리즈와의
역할 구분

CSW는 정격 전류별로 정밀도를 높인 CS 시리즈보다 운용 비용을 낮춘 작업 표준입니다. 매일 점검하는 장비는 CSW로, 점검 장비 자체의 소급이 필요한 상위 기준은 CS 시리즈로 나누어 운용하면 기준기의 사용 빈도와 재교정 부담을 분산합니다. 3 A ~ 300 A 다섯 레인지를 한 본체로 쓰려면 MCS를 검토하세요.

교정 관리

교정성적서와
재교정 관리

교정성적서와 재교정 이력

모든 모델에 전 전류 범위 ISO/IEC 17025 공인 교정이 포함되고 보증 기간은 2년입니다. 정확도에 12개월 예측 안정도가 들어 있으므로 연 1회 재교정을 기준으로 이력을 관리하세요. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사양

9개 모델 비교와
공통 사양

모델	정격 전류	공칭 저항	정격 전류 출력	정격 전류 소비 전력	정확도
CSW-0.1	0.1 A	10 Ω	1 V	0.1 W	<0.01 %
CSW-1	1 A	1 Ω	1 V	1 W	<0.01 %
CSW-2	2 A	0.5 Ω	1 V	2 W	<0.02 %
CSW-5	5 A	0.2 Ω	1 V	5 W	<0.02 %
CSW-10	10 A	0.1 Ω	1 V	10 W	<0.025 %
CSW-15	15 A	0.1 Ω	1.5 V	22.5 W	<0.0125 %
CSW-20	20 A	0.02 Ω	0.4 V	8 W	<0.05 %
CSW-100	100 A	0.01 Ω	1 V	100 W	<0.03 %
CSW-300	300 A	0.001 Ω	0.3 V	90 W	<0.05 %

모델별 크기와 무게

모델	크기	무게
CSW-0.1	10 × 15 × 5 cm	1 kg
CSW-15	20 × 30 × 10 cm	3 kg
CSW-100	15 × 20 × 7.5 cm	3 kg
CSW-300	30 × 15 × 7.5 cm	4 kg

시리즈 공통 사양

항목	사양
모델 구성	CSW-0.1, CSW-1, CSW-2, CSW-5, CSW-10, CSW-15, CSW-20, CSW-100 · CSW-100X, CSW-300
공칭 저항 범위	10 Ω(0.1 A) ~ 0.001 Ω(300 A)
정확도 범위	<0.01 % ~ <0.05 %(모델별)
정확도 포함 조건	0 ~ 100 % 전류, 18 ~ 30 °C 동작, 교정 불확도, 12개월 예측 안정도
연속 정격	100 % 연속 전류에서 정확도 유지
소비 전력 범위	정격 전류에서 0.1 W ~ 100 W
교정	전 전류 범위 ISO/IEC 17025 공인 교정
보증	2년

활용 분야

생산 현장과
교정실 점검

생산 라인 점검 — 출하 시험 장비의 전류 측정 지시값을 매일 션트 전압으로 확인합니다.
전류계 교정 — 전류계와 클램프미터 교정 체인에서 작업 기준으로 사용합니다.
고전류 기준 — 100 A와 300 A 구간에서 반복 점검용 작업 표준으로 둡니다.
교정 실험실 — 상위 기준 션트의 사용 빈도를 줄이는 일상 점검용 기준으로 운용합니다.

선택 가이드

용도별
션트 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
매일 사용하는 작업 표준이 필요할 때	CSW	운용 비용을 낮춘 100 % 연속 정격 작업 표준 션트입니다.
더 엄격한 정확도 기준이 필요할 때	CS 시리즈	정격 전류별로 정밀도를 갖춘 정밀 션트입니다.
여러 레인지를 한 대로 운용할 때	MCS	3 A ~ 300 A 다섯 레인지를 한 본체에 담았습니다.
500 A 이상이 필요할 때	CS-500 ~ CS-3000	정격 500 A부터 3000 A까지 구성합니다.

CSW와 함께 보는
전류션트

CSW 션트는 CS 시리즈와 무엇이 다릅니까?
CSW는 운용 비용을 낮춘 작업 표준 션트입니다. 두 시리즈 모두 정확도에 교정 불확도와 12개월 안정도가 포함되며, 더 엄격한 기준이 필요하면 CS 시리즈를 선택합니다.
CSW 모델별 정확도는 어디서 확인할 수 있습니까?
모델별로 다릅니다. CSW-0.1 · CSW-1은 <0.01 %, CSW-300은 <0.05 %이며 전체 값은 사양 섹션의 모델 비교표에 있습니다.
CSW-300에 300 A를 계속 흘려도 됩니까?
예, 정격 전류를 100 % 연속으로 흘려도 정확도가 유지됩니다. CSW-300의 정격 전류 소비 전력은 90 W이므로 통풍 공간은 확보하세요.
CSW 션트에 교정성적서가 포함됩니까?
예, 전 전류 측정 범위의 ISO/IEC 17025 공인 교정성적서가 포함됩니다. 별도 주문 없이 모든 모델에 적용됩니다.
