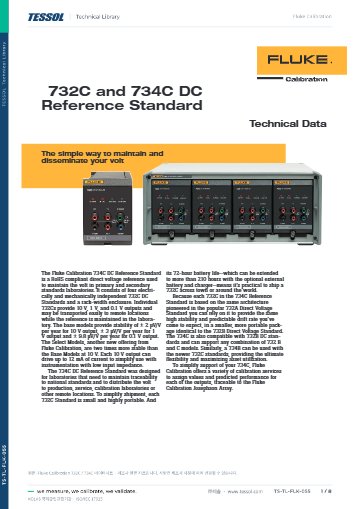

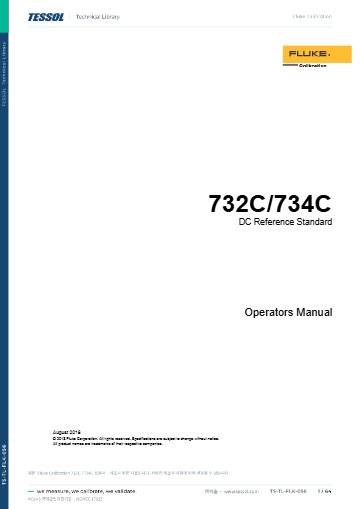

제품 자료
제품문의 구매하기

조셉슨 배열에 소급된 10 V를
실험실에 유지하는 전압 기준

Fluke Calibration 732C/734C DC 전압 기준 표준기

견적 받기

Fluke Calibration 국내 공식 대리점

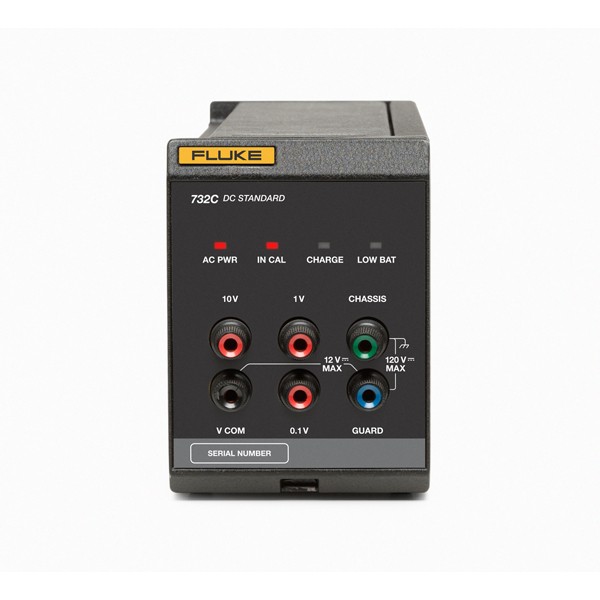

Fluke Calibration 732C는 10 V, 1 V, 0.1 V를 출력하는 DC 전압 기준 표준기(DC Voltage Reference Standard)이고, 734C는 732C 네 대를 전기적·기계적으로 독립시켜 묶은 4셀 구성입니다. 10 V 조셉슨 배열에 소급되는 전압 기준을 표준·교정 실험실에 유지합니다.

본체 무게 5.91 kg의 732C는 완충 시 72시간 이상 배터리로 동작합니다. 그래서 전원을 끊지 않은 채 실험실 사이로 옮겨 기준을 전달할 수 있고, 자동 충전기로 36시간 미만에 다시 충전합니다. 출력 단자는 무기한 단락해도 손상되지 않아 시험 중 배선 실수에도 기준 소자가 보호됩니다. 이 표준기는 (주)테솔이 국내에 공식 공급합니다.

10 · 1 · 0.1 V

별도 단자로 나오는 DC 출력 세 가지

±2.0 µV/V

10 V 1년 안정도(Standard)

±1.0 µV/V

10 V 1년 안정도(Select)

72시간 이상

완충 시 배터리 동작 시간

특징

배터리로 켜 둔 채 옮기는
DC 전압 기준 표준기

핵심 특징현장에서 달라지는 점
배터리 구동 72시간 이상전원을 켠 채 운반하므로 기준 소자의 전압이 바뀌는 재안정화 시간을 거치지 않고 목적지에서 바로 비교를 시작합니다.
36시간 미만 자동 충전내장 충전기가 있어 운반 일정 사이에 외부 장비 없이 배터리를 복구합니다.

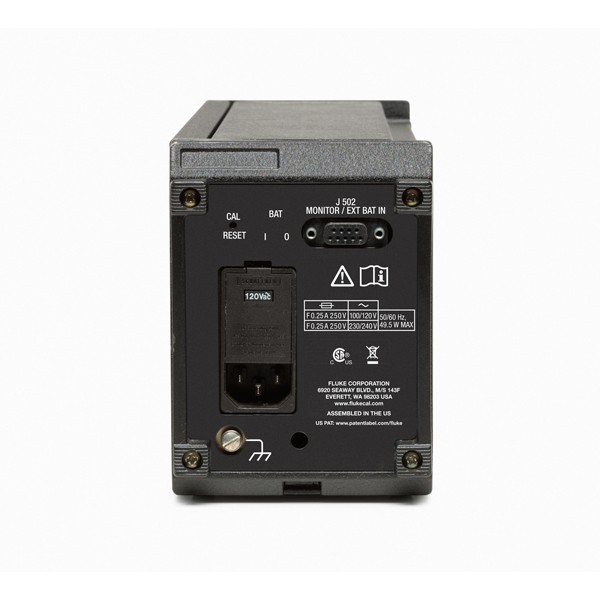

12~15 V DC 외부 입력후면 입력에 직류 전원을 연결하면 배터리 소모 없이 장시간 설치 운용할 수 있습니다.
출력 단락 보호출력을 무기한 단락해도 손상되지 않으므로 배선 시험 중 사고가 기준 소자 교체로 이어지지 않습니다.
734C 독립 4셀네 셀을 서로 비교해 한 셀의 변화를 조기에 발견하므로 기준 하나에 의존하는 위험이 줄어듭니다.
15~35 °C 사양 보증실험실 일반 온도에서 사양이 유지되고 0~50 °C에서도 동작해 이동 중 환경 변화를 흡수합니다.

안정도

출력별 안정도와
모델 등급 차이

안정도는 99 % 신뢰수준으로 정의되며 Tcal ±1 °C 조건에서 IN CAL 표시가 켜진 상태의 값입니다. 10 V 기준으로 Standard와 Select는 30일(±0.3 µV/V)과 90일(±0.8 µV/V)이 같고, 1년 안정도에서 ±2.0과 ±1.0 µV/V로 갈립니다. 출력이 낮아질수록 µV/V 단위의 안정도 값은 커지므로 1 V와 0.1 V 교정 지점의 불확도 예산은 출력별로 따로 계산하세요.

출력30일90일1년 Standard1년 Select
10 V±0.3 µV/V±0.8 µV/V±2.0 µV/V±1.0 µV/V
1 V±0.6 µV/V±1.2 µV/V±3.0 µV/V±2.5 µV/V
0.1 V±1.2 µV/V±2.9 µV/V±9.8 µV/V±8.0 µV/V

재안정화 시간을 줄이는 운반

전원이 끊기면 기준 소자 전압이 잠시 또는 영구히 바뀔 수 있으므로 배터리로 켜 둔 채 이동하세요. 정전 없이 옮기면 이동 후 예열이 필요 없습니다. 정전이 1시간 미만이면 1시간, 1시간을 넘으면 24시간의 예열과 재교정이 필요하므로 이 기준으로 운반 계획을 세우세요. 외장 배터리(732C-7001)를 연결하면 동작 시간이 210시간으로 늘고, 운송 케이스(732C-7002)에는 1~2대를 수납합니다.

교정 관리

732C·734C 안정도 관리와
교정 주기

기준 소자의 장기 변화는 주기적 교정과 이력 비교로 관리합니다. 734C는 네 셀을 서로 자주 비교해 한 셀의 이탈을 먼저 찾아냅니다. 교정 후 출력은 고도 차이(1,000 ft당 10 V에서 ±0.05 µV/V)와 전원 차단 이력에 영향을 받으므로 운반 전후 값을 함께 기록하세요. 교정이 필요한 지점이 (주)테솔의 KOLAS 인정 범위에 드는지 확인해 안내해 드립니다.

사양

10 V·1 V·0.1 V
모델 비교 사양

항목732C734C
구성10 V 기준 단일 셀732C 4개 셀(전기·기계적 독립)
출력 전압10 V · 1 V · 0.1 V10 V · 1 V · 0.1 V
크기 (H × W × D)13.4 × 9.8 × 40.6 cm (5.28 × 3.85 × 16.0 in)17.8 × 43.2 × 50.3 cm (7.0 × 17.0 × 19.8 in), 깊이는 손잡이 포함
무게5.91 kg (13 lb)30.4 kg (67 lb)
주문 모델732C, 732C/C, 732C/S/C734C, 734C/04, 734C/S/04
10 V 1년 안정도Standard ±2.0 µV/V · Select ±1.0 µV/VStandard ±2.0 µV/V · Select ±1.0 µV/V (셀별)

시리즈 공통 사양

항목사양
배터리 동작완충 시 최소 72시간 (23 ± 5 °C, 0 ~ 0.1 mA) · 외장 배터리로 210시간
S1 안정도 (±µV/V)10 V 0.07 · 1 V 0.16 · 0.1 V 1.4
Sra (±µV/V)10 V 0.05 · 1 V 0.14 · 0.1 V 1.3
출력 임피던스10 V ≤1 mΩ · 1 V ≤1 mΩ · 100 mV ≤100 Ω
전원 차단 후 10 V 변화 (±µV/V)10분 이하 0.1 · 10분 ~ 24시간 0.25 · 24시간 ~ 14일 0.25
안정화 시간정전 없으면 이동 후에도 불필요 · 1시간 미만 정전 1시간 예열 · 1시간 초과 정전 24시간 예열
고도 변화 (1000 ft당 ±µV/V)10 V 0.05 · 1 V 0.09 · 0.1 V 0.18
라인 전압 설정100 V 90 ~ 110 V · 120 V 108 ~ 132 V · 220 V 198 ~ 242 V · 240 V 216 ~ 264 V (50 Hz/60 Hz)
충전 시간36시간 미만 (내장 자동 충전기)
외부 DC 입력후면 패널 12 ~ 15 V DC, 300 mA 이상 전원
절연단자에서 섀시 · AC 라인까지 10000 MΩ 초과 (1000 pF 미만 병렬)
가드 · 접지 단자섀시 접지는 전면과 후면 패널, 내부 가드는 전면 패널 단자
출력 보호출력 단락 무제한 · 10 V 출력은 220 V DC 이하 50 mA 연속, 1100 V DC 이하 25 mA 연속 또는 단기 0.6 J까지 보호
동작 온도사양 보증 15 ~ 35 °C · 비보증 0 ~ 50 °C
보관 온도−40 ~ 50 °C (배터리 제거)
안전IEC 61010-1, 설치 범주 II, 오염 등급 2
IP 등급IEC 60529 IP20
EMCIEC 61326-2-1, CISPR 11 Group 1 Class A, FCC 47 CFR 15 subpart B
잡음 (0.01 ~ 10 Hz, rms)10 V ±0.06 µV/V · 1 V ±0.15 µV/V · 0.1 V ±1.0 µV/V
온도계수 (15 ~ 35 °C)10 V ±0.04 µV/V/°C · 1 V ±0.1 µV/V/°C · 0.1 V ±0.2 µV/V/°C
출력 전류10 V 12 mA · 1 V 1.2 mA (배터리 사양 유지 시 총 출력 전류 0.1 mA 이하)
10 V 부하 변화0 ~ 12 mA에서 1 µV/V, 0 ~ 2 mA에서 0.1 µV/V
라인 변화전원 10 % 변동 또는 배터리 전 동작 범위에서 0.05 µV/V
교류 라인 전류120 V에서 일반 0.13 A
습도 (비응축)28 °C까지 0 ~ 90 %, 35 °C에서 80 %, 50 °C에서 50 %
고도사양 보증 0 ~ 1,830 m · 비보증 0 ~ 3,050 m · 보관 0 ~ 12,200 m
EMI 추가 오차복사 EMI(0.25~1 V/m, 80~130 MHz) 1 V +9 µV · 0.1 V +3.6 µV, 전도 EMI(75~80 MHz) 1 V +1 µV · 0.1 V +0.7 µV, 10 V 출력은 영향 미미

활용 분야

전압 소급 체계의
기준 위치

  • 기본·보조 표준 실험실 — 10 V 기준으로 전압 소급 체계의 정점 소자를 유지합니다.
  • DMM 교정 지점 — 1 V와 0.1 V는 디지털 멀티미터의 주요 교정 지점에 해당합니다.
  • 기준 이동 — 배터리 구동 상태로 현장 교정실에 옮겨 비교 기준을 전달합니다.
  • 4셀 이중화 — 734C는 네 셀을 서로 비교해 변화를 조기에 찾습니다.

선택 가이드

셀 수와 등급에 맞는
732C·734C 선택

이럴 때 (현장 조건)권장 모델선택 이유
10 V 기준 한 대로 충분하고 이동이 잦을 때732C5.91 kg 단일 셀로 배터리 운반과 현장 전달에 적합합니다.
셀끼리 비교해 변화를 감시하고 싶을 때734C독립 4셀 구성이라 기준 간 비교와 이중화를 한 장비에서 처리합니다.
1년 안정도를 더 낮춰야 할 때732C/S/C 또는 734C/S/04Select 등급은 10 V 1년 안정도가 ±1.0 µV/V로 개선됩니다.

구성·옵션

732C·734C 모델 구성과
별매 부품

모델 · 부품번호설명
732C10 V DC 기준 표준, COLD 배송, 교정성적서 빈 상태
732C/C10 V DC 기준 표준 + 특성화, HOT 배송 (INTL)
732C/S/CSelect 10 V DC 기준 표준 + 특성화, HOT 배송 (INTL)
734C/044셀 DC 기준 표준 + 4w/특성화, HOT 배송 (INTL)
734C/S/04Select 4셀 DC 기준 표준 + 4w/특성화, HOT 배송
732C-7001외부 배터리 및 충전기
732C-7002운송 케이스, 732B 또는 732C 1~2대 수납
734C-7001장비 인클로저
Y734734A 또는 734A-7001용 랙 설치 키트
