10 V 기준 표준기로
1000 V까지 비교하는 분배기

Fluke Calibration 752A 기준 분배기

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 752A는 10:1과 100:1 비율로 100 V와 1000 V를 10 V 기준 표준기와 비교할 수 있게 나누는 자기교정식 DC 기준 분배기(Reference Divider)입니다. 비율 정확도 ±0.2 ppm(10:1)과 ±0.5 ppm(100:1)을 갖춥니다.

안정한 전원과 널 검출기만 있으면 외부 비율 표준 없이 5분 안에 스스로 교정합니다. 그래서 저항값이 시간에 따라 변해도 교정 직후의 비율을 되살릴 수 있습니다. 이 기준 분배기는 (주)테솔이 국내에 공식 공급합니다.

±0.2 ppm

10:1 비율, 100 V 입력

±0.5 ppm

100:1 비율, 1000 V 입력

5분

자기교정 절차 시간

1100 V

100:1 비율 최대 입력

특징

자기교정으로 비율을
복원하는 752A

핵심 특징현장에서 달라지는 점
내장 휘트스톤 브리지 자기교정외부 비율 표준을 빌리지 않고 5분 안에 교정하므로 교정실 일정이 외부 장비에 묶이지 않습니다.
Dynamic Resistor Matching브리지 안에서 저항의 위치를 맞바꿔 비교하므로 저항값의 장기 변화가 보상됩니다.
MODE 스위치 범위 전환배선을 바꾸지 않고 10:1과 100:1을 전환하므로 연결 오류와 접촉 변동이 줄어듭니다.
10 V 기준과 연결하는 5 디케이드 구성10 V 기준과 널 검출기를 더하면 1000 V부터 0.1 V까지 5개 디케이드를 비교할 수 있습니다.
낮은 온도계수18 ~ 28 °C에서 ±1 ppm/°C 이내라 실험실 온도 변동이 비율에 주는 영향이 제한됩니다.

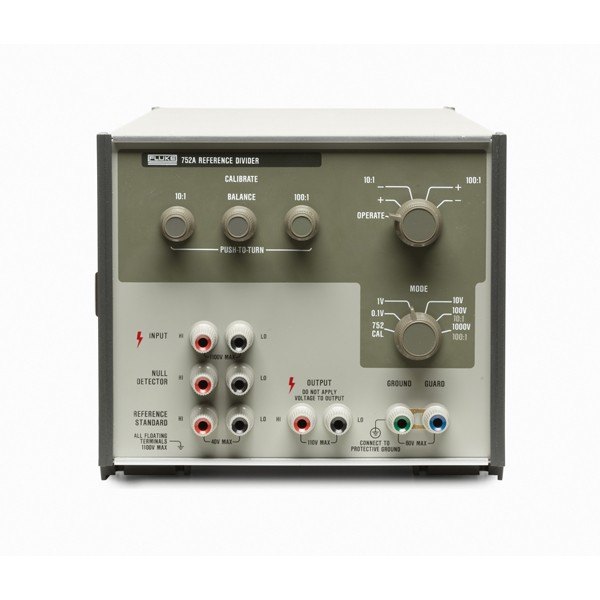

FLUKE CALIBRATION 752A - 다이얼과 다수의 단자가 있는 분배기 전면부
다이얼과 다수의 단자가 있는 분배기 전면부

자기교정

752A 자기교정 조건과
8시간 정확도 유지

자기교정에 필요한 장비는 안정한 전원과 널 검출기뿐입니다. 영점 정확도는 자기교정 중 널 검출기에 요구되는 값으로, 10:1에서 ±0.5 mV, 100:1에서 ±1.0 mV입니다. 비율 정확도는 교정 온도에서 ±1 °C 미만으로 변하는 조건에서 최대 8시간 유지되므로, 자기교정은 측정 직전에 하고 8시간이 지나면 다시 교정하세요.

널 검출기를 연결한 자기교정

자기교정은 내장 휘트스톤 브리지에 널 검출기를 연결해 10:1과 100:1 비율을 차례로 교정하는 방식입니다. 먼저 널 검출기의 분해능이 영점 정확도를 만족하는지 확인하고, 교정 중에는 실험실 온도 변화를 ±1 °C 안으로 유지하세요.

입력 조건

752A 입력 저항과
전력계수 검토

10:1의 입력 저항은 380 kΩ ±1%, 100:1은 2 MΩ ±1%이므로 전압원의 출력 임피던스와 부하 영향을 계산에 포함하세요. 입력 전압은 10:1에서 0~100 V, 100:1에서 0~1000 V이고 최대 입력은 각각 200 V, 1100 V입니다. 입력 전압에 따른 전력계수는 10:1에서 100 V 인가 시 출력의 ±0.05 ppm, 100:1에서 1000 V 인가 시 ±0.3 ppm이며 비율 정확도에 이미 포함되어 있습니다.

사양

10:1과 100:1
비율별 사양

항목10:1100:1
비율 정확도±0.2 ppm (100 V)±0.5 ppm (1000 V)
입력 전압0 ~ 100 V0 ~ 1000 V
최대 입력200 V1100 V
입력 저항380 kΩ ±1%2 MΩ ±1%
영점 정확도 (자기교정 중 널 검출기)±0.5 mV±1.0 mV
전력계수 (비율 정확도에 포함)100 V 인가 시 출력의 ±0.05 ppm1000 V 인가 시 출력의 ±0.3 ppm

시리즈 공통 사양

항목사양
모델명752A 기준 분배기 (파트 번호 590539)
정확도 조건교정 온도에서 ±1 °C 미만 변화, 최대 8시간
사양 적용 조건18 ~ 28 °C, 장치 수명 내
온도계수±1 ppm/°C 이하 (18 ~ 28 °C), 일반 0.1 ppm/°C (15 ~ 30 °C)
동작 온도0 ~ 50 °C
비동작 온도-40 ~ 75 °C
상대 습도동작 40 °C까지 75% 이하, 50 °C까지 45% 이하, 비응축 / 비동작 10 ~ 50 °C에서 100% 이하
고도동작 3,050 m 이하, 비동작 12,220 m 이하
진동MIL-T-28800C, Type III, Class 5, Style E
안전IEC 348 (2차 개정판, 1978), ANSI C39.5 (1980), CSA-556B, UL 1244
교정 문서교정 실무 선언문 포함, 성능 점검은 선택
크기 (H × W × L)19.1 × 22.1 × 60.3 cm
중량8.4 kg
액세서리 5440A-7002저온 동 EMF 플러그인 케이블, 바나나 단자
액세서리 5440A-7003저온 동 EMF 플러그인 케이블, 스페이드 단자

활용 분야

752A로 고전압을
비교하는 교정 현장

  • 10 V 기준 확장 — 10 V 표준으로 100 V와 1000 V 지점을 교정해 고전압 DC 소급을 구성합니다.
  • 5 디케이드 교정기 — 10 V 기준과 널 검출기를 더해 1000 V부터 0.1 V까지 기준점을 비교합니다.
  • DC 전압계 교정 — 고급 교정기와 8.5자리 DMM의 DC 전압 지점을 비교 기준으로 교정합니다.
  • 비율 소급 실험실 — 분압 비율의 정확도를 소급해야 하는 실험실의 기준 장비로 사용합니다.

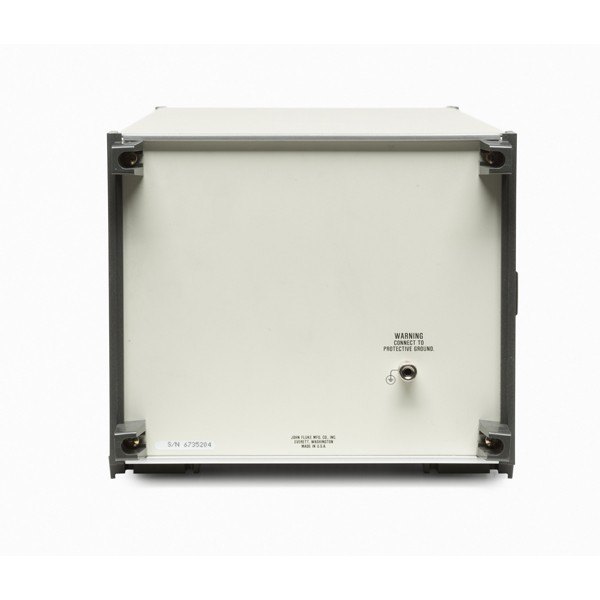

FLUKE CALIBRATION 752A - 금속 패널로 된 분배기 후면부
금속 패널로 된 분배기 후면부

선택 가이드

10 V 기준·분배기·분압기의
역할 구분

이럴 때 (현장 조건·용량)권장 모델선택 이유
10 V 기준을 유지할 때Fluke Calibration 732C/734C DC 전압 기준 표준기10 V·1 V·0.1 V 기준을 유지하는 DC 전압 기준 표준기입니다.
10 V 기준을 100 V·1000 V로 확장할 때752A10:1과 100:1 비율로 나눠 100 V·1000 V를 10 V 기준과 비교합니다.
7자리 비율과 직선성을 교정할 때Fluke Calibration 720A 켈빈-발리 분압기입력을 0.1 ppm 분해능의 비율로 7 데케이드에 나눠 7자리 비율과 직선성을 교정합니다.

구성·옵션

752A와 함께 갖출
기준 표준기와 케이블

  • 752A 기준 분배기 본체 — 10:1과 100:1 비율을 MODE 스위치로 전환합니다.
  • 5440A-7002 · 5440A-7003 — 저온 동 EMF 플러그인 케이블(바나나·스페이드 단자)입니다.
  • 10 V 기준 표준기와 널 검출기 — 자기교정과 비교 측정에 함께 필요합니다.

교정 연계

기준 분배기의 비율은 정해진 주기로 소급성을 확인해야 하며, 자기교정은 그 사이에 생기는 변화를 복원합니다. 정기 소급 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인한 뒤 안내해 드립니다.
