Fluke Calibration 720A 켈빈-발리 분압기

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 720A는 입력 전압을 0.1 ppm 분해능의 7 데케이드 비율로 나누는 켈빈-발리 분압기(Kelvin-Varley Divider)입니다. 절대 직선성 0.1 ppm과 전면 패널 자기교정 브리지를 갖춰 DMM과 전압원의 비율·직선성을 교정하는 1차 비율 표준으로 사용합니다.

입력은 0 V부터 1100 V까지 받습니다. 자기교정 없이도 높은 다이얼 설정에서 ±1.0 ppm/년의 안정도를 유지하고, 직선성의 온도계수가 0.1 ppm/°C로 낮아 실험실 온도 변동의 영향이 작습니다. 이 분압기는 (주)테솔이 국내에 공식 공급합니다.

0.1 ppm

절대 직선성

0.1 ppm/°C

직선성 온도계수

±1.0 ppm/년

자기교정 없는 안정도 (높은 다이얼)

1100 V

1.1 단자 최대 입력

특징

일곱 자리로 비율을 나누는
켈빈-발리 분압기

핵심 특징현장에서 달라지는 점
7 데케이드, 0.1 ppm 분해능입력의 0.1 ppm 단위로 비율을 설정하므로 DMM의 직선성 오차를 지점마다 세밀하게 비교합니다.
절대 직선성 0.1 ppm다이얼 전 구간에서 비율 오차가 작아 별도 보정표 없이 직선성 기준으로 사용합니다.
전면 패널 자기교정 브리지내장 브리지로 현장에서 직접 교정해 외부 교정 주기 사이의 변화를 복원합니다.
리드 선형성 ±0.1 ppm연결 리드의 영향을 억제해 단자 접속 방식이 달라도 비율 재현성을 유지합니다.
1.0·1.1 두 입력 단자비율 범위 0~1.0과 0~1.1 중 측정 지점에 맞는 단자를 선택해 최대 1100 V까지 입력합니다.

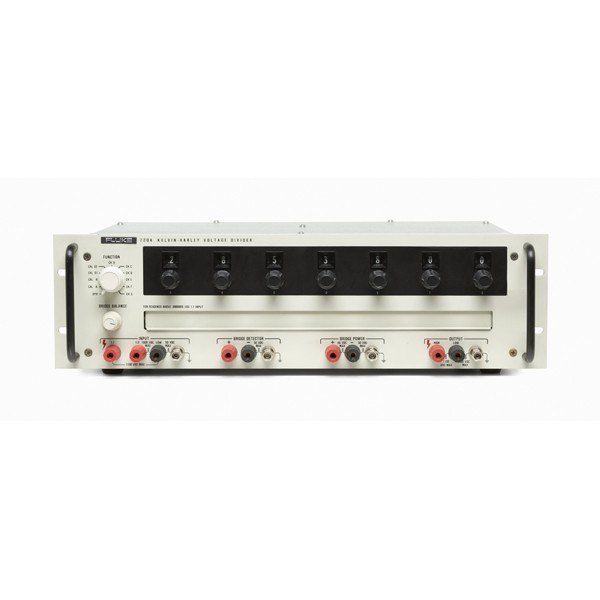

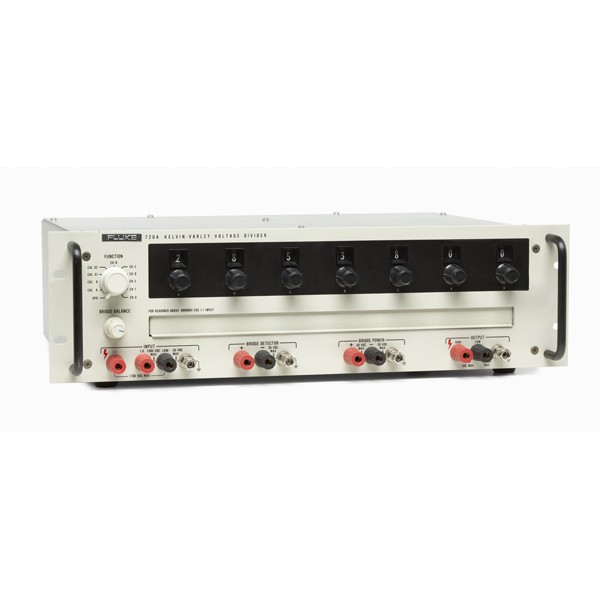

FLUKE CALIBRATION 720A - 다이얼과 출력 단자가 있는 랙형 분압기 전면부
다이얼과 출력 단자가 있는 랙형 분압기 전면부

직선성 교정

DMM과 전압원의
직선성 교정

분압기를 DC 전압원과 널 검출기 사이에 두고 다이얼로 비율을 바꿔 가며 DMM 지시값과 비교하세요. 입력 범위 전체의 직선성을 지점별로 점검할 수 있습니다. 비율 설정이 7 데케이드이므로 풀스케일 근처의 미세한 오차도 0.1 ppm 단위로 구분됩니다. 점검할 DMM의 레인지와 비교 기준점을 먼저 정한 뒤 다이얼 값을 계획하세요.

다이얼 설정으로 비율을 정하는 방법

7개 다이얼 휠을 위쪽 자리부터 설정하면 입력 전압의 해당 비율이 출력 단자에 나타납니다. 낮은 다이얼 구간에서는 절대 직선성 값이 다이얼 설정 S에 따라 달라지므로, 사양표의 안정도 조건에서 높은 다이얼 설정 기준을 확인하세요.

자기교정

720A 자기교정과
안정도 관리

자기교정을 하지 않아도 높은 다이얼 설정(1.1~0.1)에서 안정도는 ±1.0 ppm/년입니다. 단기 직선성 안정도는 100 V 이하, 온도 ±1 °C 이내 조건에서 ±0.01 ppm/24시간, ±0.1 ppm/30일입니다. 더 작은 불확도가 필요하면 전면 패널의 내장 브리지로 자기교정하세요.

입력 단자

입력 단자와
최대 전압 선택

1.0 단자는 비율 범위 0~1.0에 입력 저항 100 kΩ ±0.005%, 최대 입력 1000 V이고, 1.1 단자는 범위 0~1.1에 110 kΩ ±0.005%, 최대 1100 V입니다. 입력 저항의 온도계수는 ±1 ppm/°C 이하이므로 전압원의 출력 임피던스와 함께 부하 영향을 계산하세요.

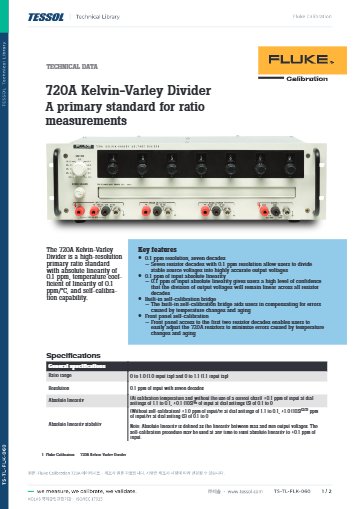

사양

직선성 0.1 ppm
7 데케이드 사양

항목사양
분해능입력의 0.1 ppm, 7 데케이드
절대 직선성0.1 ppm
절대 직선성 안정도 (자기교정 없음)±1.0 ppm/년 (다이얼 1.1 ~ 0.1)
단기 직선성 안정도±0.01 ppm/24시간, ±0.1 ppm/30일 (100 V 이하, 온도 ±1 °C 이내)
직선성 온도계수0.1 ppm/°C
전력계수±0.2 ppm/W 이하 (다이얼 1.1 ~ 0.1)
리드 선형성±0.1 ppm
최대 단부 오차출력 LO 영점 0.004 ppm, 입력 LO 영점 0.05 ppm, 풀스케일 0.05 ppm
비율 범위1.0 단자 0 ~ 1.0, 1.1 단자 0 ~ 1.1
입력 범위0 V ~ 1100 V
최대 입력1.0 단자 1000 V, 1.1 단자 1100 V
입력 저항 (25 °C)1.0 단자 100 kΩ ±0.005%, 1.1 단자 110 kΩ ±0.005%
입력 저항 온도계수±1 ppm/°C 이하
열기전력±0.5 µV 이하
크기 (높이 × 폭 × 깊이)14 × 48.2 × 33 cm, 랙 설치형
중량8.15 kg
부품 번호201228

활용 분야

비율 소급이
필요한 현장

  • DMM 직선성 교정 — DMM과 전압원의 비율·직선성을 지점별로 교정합니다.
  • DC 전압 비율 측정 — 널 검출기와 함께 DC 전압 비율을 소급하는 측정 구성을 만듭니다.
  • DC 전압 체계 구성 — 732C·752A와 연결해 10 V 기준에서 비율 측정까지 이어지는 체계를 구성합니다.

선택 가이드

측정 구성에 맞는
720A 조합

이럴 때 (현장 조건·용량)권장 모델선택 이유
널 검출기로 DC 비율을 소급할 때720A와 Fluke Calibration 752A 기준 분배기752A가 10 V 기준을 고전압으로 확장하고 720A가 비율을 7자리로 채웁니다.
DMM과 전압원의 직선성을 교정할 때720A 단독절대 직선성 0.1 ppm과 0.1 ppm 분해능으로 DMM과 전압원을 직접 비교할 수 있습니다.
10 V 기준을 유지할 때Fluke Calibration 732C/734C DC 전압 기준 표준기10 V 기준을 유지하는 표준기입니다.

구성·옵션

720A 구성과
부품 번호

  • 720A 켈빈-발리 분압기 — 랙 설치형 단일 모델이며 부품 번호는 201228입니다.
  • 입력 단자 — 1.0 단자와 1.1 단자를 한 본체에 갖춥니다.
  • 널 검출기와 DC 전압원 — 비율 측정에 함께 구성합니다.

교정 연계

분압기의 직선성은 정해진 주기로 소급성을 확인해야 하며, 자기교정은 그 사이의 변화를 복원합니다. 720A의 정기 교정이 (주)테솔의 KOLAS 인정 범위에 드는지 확인해 안내해 드립니다.
