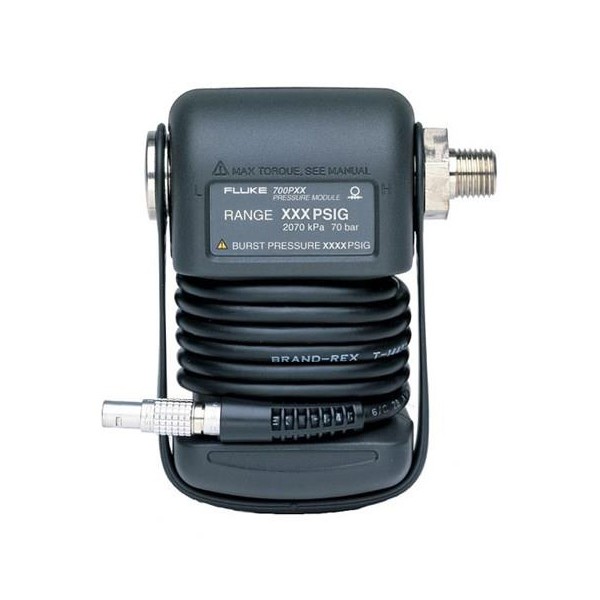

Fluke 압력모듈 (15 psi 절대압용)

Name: Fluke 압력모듈 (15 psi 절대압용)
Brand: FLUKE
SKU: 1533703284

진공 기준의 절대압 계기를
현장에서 교정하는 절대압 모듈

Fluke 700PA4 절대압 모듈

Fluke 700PA4는 0 ~ 103 kPa 절대(0 ~ 15 psia)를 측정하는 절대압 모듈(Absolute Pressure Module)입니다. 740 시리즈 문서화 프로세스 교정기에 연결해 진공 기준으로 읽는 절대압 계기를 현장에서 교정합니다.

분해능은 0.001 psi이고, 316 SS와 맞는 매체를 받는 단일 포트 구조라 호스 한 가닥으로 점검을 마칩니다. 전원과 디지털 통신은 교정기에서 받으므로 모듈에 전지를 넣지 않아도 됩니다. 700PA4는 (주)테솔이 국내에 공식 공급합니다.

절대압 범위 (0 ~ 103 kPa)

모듈 분해능

기준 불확도 (23 °C)

내부 온도 보상 범위

핵심 특징	현장에서 달라지는 점
진공 기준 절대압 측정	대기압 변화의 영향을 받지 않는 값을 측정하므로 기압 보정 계산 없이 절대압 계기와 바로 비교합니다.
내부 온도 보상	0 ~ 50 °C에서 온도를 보상하므로 현장 기온이 바뀌어도 정격 정확도가 유지됩니다.
NIST 추적 교정 증명서	증명서가 함께 들어 있어 도입 시점부터 소급 근거를 갖추고 교정 이력을 관리할 수 있습니다.
700PCK 현장 교정	압력 교정 키트와 PC, 정밀 압력원을 연결하면 모듈을 설치 현장에서 교정할 수 있습니다.
교정기 연동 디지털 통신	교정기에서 전원을 받고 디지털 정보를 주고받으므로 배터리나 신호 케이블을 따로 챙기지 않아도 됩니다.
316 SS 단일 포트	저압 포트가 없어 연결 포트와 매체 조건이 하나로 정리됩니다.

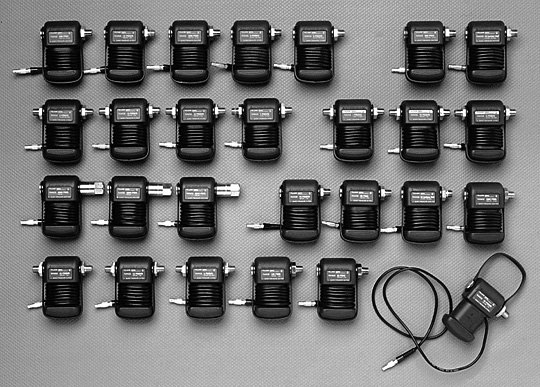

여러 종류의 압력 모듈을 나란히 놓은 모습

절대압은 완전 진공을 0으로, 게이지압은 그때의 대기압을 0으로 삼는 값입니다. 700PA4를 대기에 개방하면 지시값은 0이 아니라 대기압 수준으로 나타나므로, 영점을 맞추지 말고 기준 압력원과 비교해 점검하세요.

절대압 모듈은 포트를 대기에 열어 두어도 0을 가리키지 않습니다. 이 값을 고장으로 오해해 모듈을 반송하는 일이 없도록, 점검 전에 대기압 수준의 값이 나타나는지 먼저 확인하세요.

700PA4는 740 시리즈 문서화 프로세스 교정기와 함께 사용하며, 전원과 통신을 교정기에서 공급받습니다. 모듈 자체를 현장에서 교정할 때는 700PCK 키트와 PC, 정밀 압력원을 연결하세요.

NIST 추적 교정 증명서가 함께 들어 있고, 교정 주기가 되면 정밀 압력원을 기준으로 700PCK 절차에 따라 값을 보정합니다. 압력원의 불확도가 모듈의 0.050 % FS보다 낮아야 판정 결과를 믿을 수 있습니다.

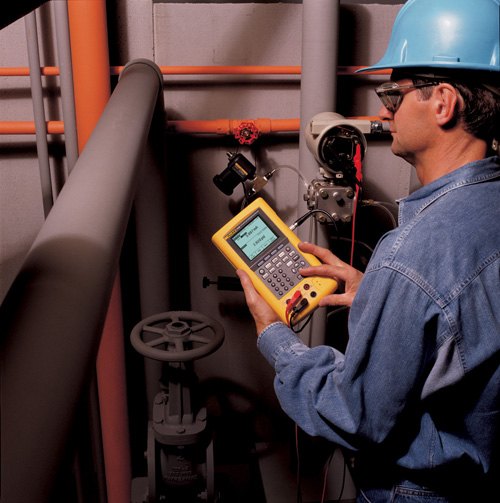

작업자가 현장 배관 앞에서 교정기를 사용하는 모습

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
절대압 계기를 점검할 때	700PA4	진공 기준 0 ~ 15 psia 모듈로 740 시리즈와 연결해 기압 보정 없이 비교합니다.
대기압 기준 게이지압을 읽을 때	700P05	0 ~ 2 bar 게이지 모듈로 700 시리즈 교정기에 연결해 대기압 기준 값을 읽습니다.
두 압력의 차이를 읽을 때	700P23	5 psi 차압 모듈로 저압 측 포트를 갖춰 두 압력의 차를 직접 측정합니다.
범위가 다른 절대압 모듈이 필요할 때	750P 시리즈	750PA3 ~ 750PA9 절대압 모듈이 5 ~ 1,500 psia 범위를 나눠 다룹니다.

700PA4의 측정 범위는 어디까지입니까?
0 ~ 103 kPa 절대(0 ~ 15 psia)이며 분해능은 0.001 psi입니다.
700PA4의 기준 불확도는 어떤 조건의 값입니까?
23 °C에서 0.050 % FS입니다. 사용 온도 전 구간이 아니라 기준 조건에서의 값입니다.
절대압 모듈을 방폭 구역에서 쓸 수 있습니까?
아닙니다. 이 일반 모듈은 방폭형이 아니며, 718Ex · 725Ex와 함께 사용하는 본질안전형은 별도 모델입니다.
모듈 전원은 어떻게 공급합니까?
740 시리즈 교정기에서 전원을 받으므로 모듈에 전지가 필요 없습니다. 디지털 통신도 같은 연결로 이루어집니다.
