2 bar급 저압 계기를 교정기로 점검하는 압력 모듈
Fluke 700P05 게이지 압력 모듈 범위 : 0 ~ 30 psi 분해능 : 0.001 psi (0.01 kPa) 기준 불확도 : 0.025 % (23 ± 3 °C)
견적 받기Fluke 한국 공식 대리점

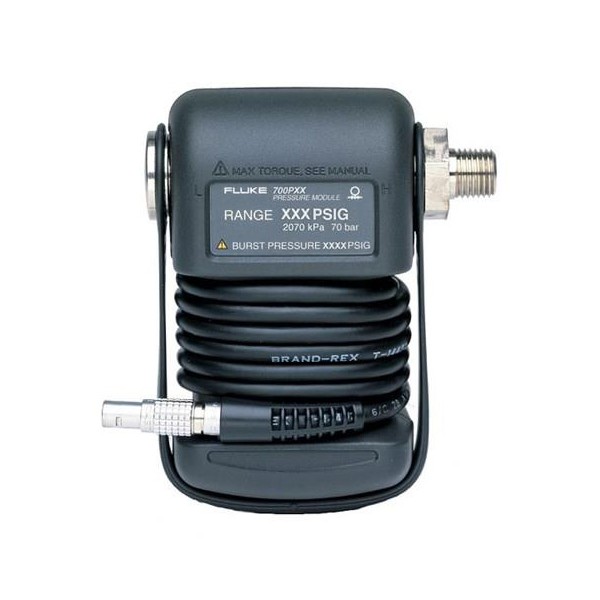

Fluke 700P05는 0 ~ 2 bar(0 ~ 30 psi) 게이지 압력을 측정하는 절연형 압력 모듈(Gauge Pressure Module)입니다. 700 시리즈 프로세스 교정기에 연결하면 저압 배관의 압력계와 압력 스위치를 설치된 자리에서 점검할 수 있습니다.
0.001 psi 분해능과 0 ~ 50 °C에서 1년 총 불확도 0.050 % FS를 갖춰, 2 bar급 계기를 판정할 때 기준기 쪽 오차가 차지하는 비중이 작습니다. 압력 단위는 교정기 설정에서 10종 가운데 고를 수 있습니다. 700P05는 (주)테솔이 국내에 공식 공급합니다.
특징
2 bar 저압 계기 점검용 게이지 압력 모듈
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 게이지 압력 전용 모듈 | 포트 하나로 대기압 기준 게이지 압력을 측정하므로 저압 라인 압력계를 점검하는 절차가 단순합니다. |
| 내부 온도 보상 | 모듈 안에서 온도를 보상하므로 현장 온도가 달라져도 같은 기준으로 판정할 수 있습니다. |
| NIST 추적 교정 증명서 | 증명서가 함께 들어 있어 도입한 날부터 교정 이력과 소급 근거를 갖춥니다. |
| 700PCK 현장 교정 | 압력 교정 키트와 PC, 정밀 압력원을 갖추면 모듈을 현장에서 교정할 수 있어 외부로 보내는 기간이 줄어듭니다. |
| 316 SS 단일 포트 | 저압 포트가 없어 연결 호스가 하나이고, 확인할 매체 조건도 한 가지뿐입니다. |
| 압력 단위 10종 | 교정기 설정에서 단위를 바꿀 수 있어 현장 계기의 눈금 단위 그대로 값을 읽습니다. |

현장 교정
700PCK로 하는 700P05 현장 교정
모듈 값이 의심될 때는 Fluke 700PCK 압력 교정 키트와 PC, 정밀 압력원을 준비해 현장에서 교정하세요. 압력원은 모듈보다 정확해야 하므로, 0.050 % FS 사양을 판정하려면 그보다 불확도가 낮은 기준기를 사용합니다.

교정 증명서와 현장 교정 구성
모듈에는 NIST 추적 교정 증명서가 들어 있습니다. 이후 교정 주기가 돌아오면 정밀 압력원과 PC를 연결해 700PCK 절차로 보정하고, 보정 전후 값을 증명서 이력과 함께 보관하세요.

매체 조건
316 SS 단일 포트의 매체 확인
고압 측 포트 하나만 있고 저압 포트는 없으므로, 점검할 배관의 매체가 316 스테인리스강과 맞는지만 확인하세요.

단일 포트 연결 방식
포트가 하나라 호스 한 가닥으로 계기와 연결하고, 점검 중에는 계기 쪽 밸브 상태만 관리합니다. 저압 포트가 필요한 차압 점검에는 차압 모듈을 사용하세요.
사양
700P05 0 ~ 2 bar 게이지 모듈 사양
| 항목 | 사양 |
|---|---|
| 모듈 종류 | 게이지 압력 모듈 (절연형) |
| 범위 | 0 ~ 30 psi · 0 ~ 200 kPa · 0 ~ 2 bar 게이지 |
| 분해능 | 0.001 psi (0.01 kPa) |
| 기준 불확도 | 0.025 % (23 ± 3 °C) |
| 1년 총 불확도 | 0.050 % FS (0 ~ 50 °C) |
| 온도 보상 | 0 ~ 50 °C 내부 보상 |
| 매체 | 316 SS와 맞는 매체, 저압 포트 없음 |
| 압력 포트 | 316 SS 단일 포트 |
| 압력 단위 | 10종, 교정기 설정에서 선택 |
| 연결 교정기 | Fluke 700 시리즈 프로세스 교정기 |
| 교정 증명서 | NIST 추적 교정 증명서 포함 |
| 현장 교정 | 700PCK 압력 교정 키트 · PC · 정밀 압력원 |
활용 분야
2 bar 이하 압력계를 점검하는 현장

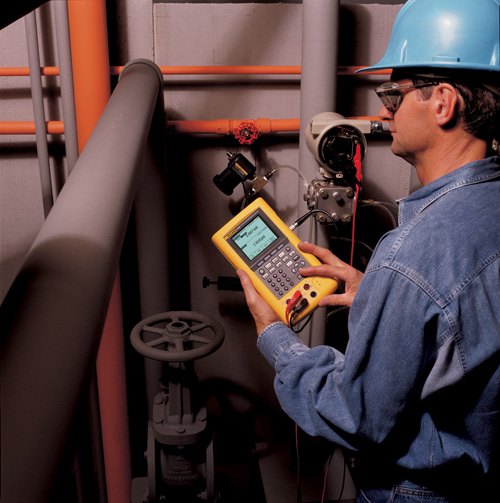

- 저압 라인 압력계 점검 — 0 ~ 2 bar 범위의 현장 압력계를 교정실로 가져가지 않고 설치 위치에서 판정합니다.
- 프로세스 교정 — 700 시리즈 교정기와 연결해 트랜스미터와 압력 스위치의 입력 압력을 읽습니다.
- 모듈 자체 교정 — 700PCK로 모듈을 현장에서 교정해 사용 중 값이 변했는지 점검합니다.
선택 가이드
게이지·절대·차압별 700P 모듈 선택
| 이럴 때 (현장 조건·용량·규격) | 권장 모델 | 선택 이유 |
|---|---|---|
| 2 bar 이하 게이지 압력을 점검할 때 | 700P05 | 316 SS 단일 포트의 게이지 모듈이라 호스 하나로 저압 압력계에 연결합니다. |
| 대기압 기준이 아닌 절대압을 읽을 때 | 700PA4 | 0 ~ 15 psia 절대압 모듈이며 740 시리즈 교정기와 연결해 진공 기준 값을 읽습니다. |
| 두 포트의 압력차를 읽을 때 | 700P23 | 5 psi 차압 모듈로 저압 측 포트까지 갖춰 두 지점의 압력차를 직접 읽습니다. |
| 여러 범위를 한 교정기로 점검할 때 | 750P 시리즈 | 차압부터 700 bar 고압까지 약 50종 모듈을 바꿔 끼우며 한 교정기로 점검할 수 있습니다. |
구성·옵션

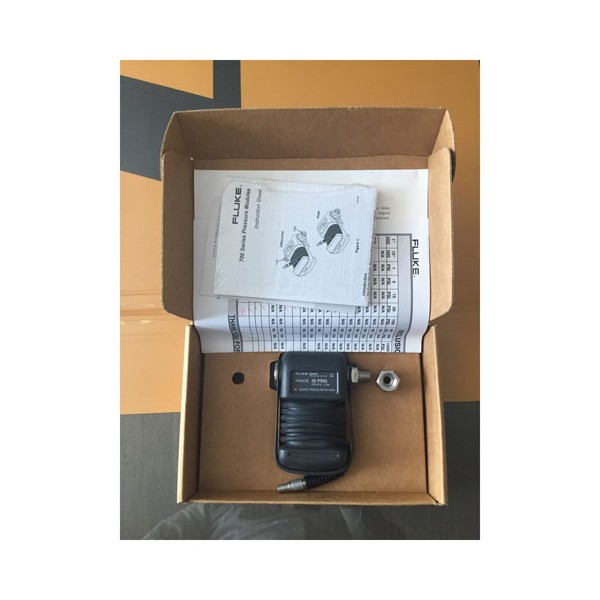

700P05 구성품과 현장 교정 장비
| 구분 | 내용 |
|---|---|
| 모듈 | 게이지 모듈 0 ~ 2 bar (0 ~ 30 psi), 700P05 |
| 교정 증명서 | NIST 추적 교정 증명서 포함 |
| 현장 교정 | 700PCK 압력 교정 키트, PC, 정밀 압력원 필요 |
| 연결 교정기 | Fluke 700 시리즈 프로세스 교정기 |
관련 제품

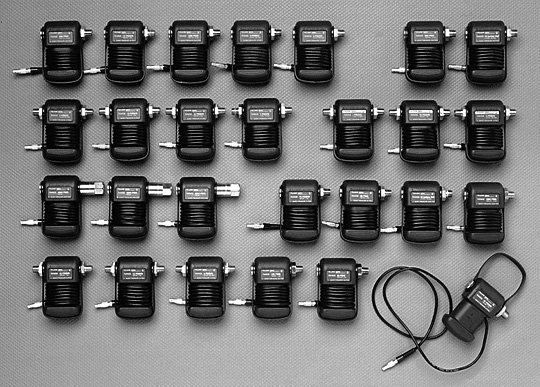

700P05와 함께 보는 압력 모듈
700P05에는 어떤 매체를 연결할 수 있습니까?
316 스테인리스강과 맞는 매체를 연결할 수 있습니다. 저압 포트가 없으므로 매체 조건은 포트 하나에만 해당합니다.
700P05를 방폭 구역에서 사용할 수 있습니까?
아닙니다. 일반 모듈은 방폭형이 아니므로 방폭 구역에서는 사용하지 않습니다. 방폭 구역 점검에는 본질안전형 모듈을 따로 선정하세요.
1년 총 불확도는 어느 온도에서 적용됩니까?
0.050 % FS는 온도 보상 범위인 0 ~ 50 °C 안에서 적용됩니다. 이 범위를 벗어난 온도에서는 해당 불확도가 보장되지 않습니다.
모듈을 현장에서 교정할 수 있습니까?
네, 700PCK 압력 교정 키트로 현장에서 교정할 수 있습니다. PC와 정밀 압력원을 함께 준비하세요.

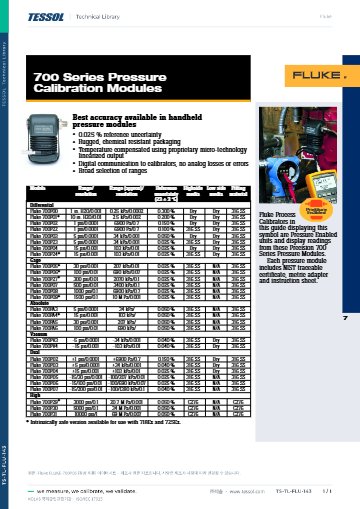

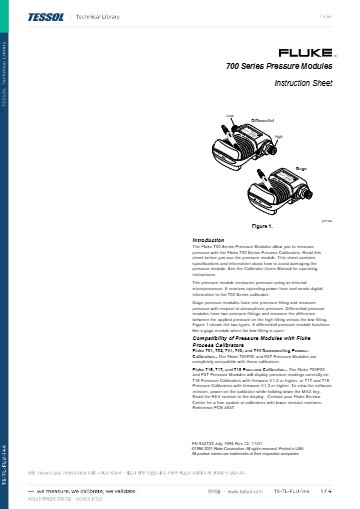

제품 자료
FAQ 자주묻는 질문
-
700P05에는 어떤 매체를 연결할 수 있습니까?
316 스테인리스강과 맞는 매체를 연결할 수 있습니다. 저압 포트가 없으므로 매체 조건은 포트 하나에만 해당합니다.
-
700P05를 방폭 구역에서 사용할 수 있습니까?
아닙니다. 일반 모듈은 방폭형이 아니므로 방폭 구역에서는 사용하지 않습니다. 방폭 구역 점검에는 본질안전형 모듈을 따로 선정하세요.
-
1년 총 불확도는 어느 온도에서 적용됩니까?
0.050 % FS는 온도 보상 범위인 0 ~ 50 °C 안에서 적용됩니다. 이 범위를 벗어난 온도에서는 해당 불확도가 보장되지 않습니다.
-
모듈을 현장에서 교정할 수 있습니까?
네, 700PCK 압력 교정 키트로 현장에서 교정할 수 있습니다. PC와 정밀 압력원을 함께 준비하세요.
