Baluntech BL765 습도 발생기(5~95%RH)

MODEL: BL765
브랜드: Baluntech

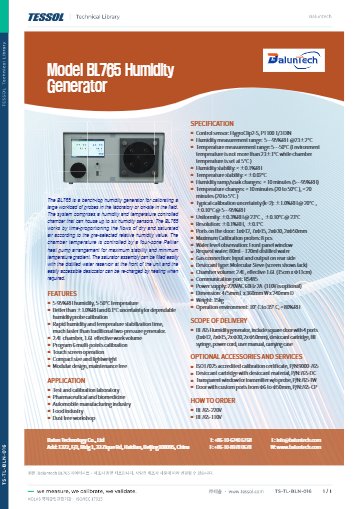

제품 자료: 데이터시트

제품문의 구매하기

습도 프로브를 8개까지
함께 교정하는 휴대형 습도 발생기

Baluntech BL765 습도 발생기 (5 ~ 95 %RH)

견적 받기

Baluntech 국내 정식 공급 파트너

Baluntech BL765는 건조 공기와 포화 공기의 흐름을 시간 비례로 섞어 5~95 %RH를 만드는 휴대형 습도 발생기(Humidity Generator)입니다. 교정 불확도는 ±0.5 %RH(k=2, 20 °C)이며, 시험·교정실에서 습도 프로브를 최대 8개까지 한 번에 교정합니다.

습도 설정을 바꾸면 10분 미만에 목표값에 도달하고 챔버 안 균일도는 ±0.3 %RH(23 °C)로 유지됩니다. 따라서 프로브를 여러 개 꽂아도 교정 대기 시간이 길어지지 않습니다. 증류수 저장소와 건조제 데시케이터를 본체 안에 두고 터치스크린 하나로 조작하는 이 발생기는 (주)테솔이 국내에 공식 공급합니다.

±0.5 %RH

교정 불확도 (k=2, 20 °C)

5 ~ 50 °C

4구역 펠티어 챔버 온도 범위

8개

동시 교정 가능한 프로브

2.4 L

챔버 용량 (유효 1.6 L)

특징

BL765의
불확도와 구조

핵심 특징	현장에서 달라지는 점
k=2 교정 불확도	포함 인자 k=2로 계산한 값이라 교정 성적서의 불확도 예산에 같은 신뢰 수준으로 바로 넣을 수 있습니다.
시간 비례 혼합 방식	건조 공기와 포화 공기의 흐름 비율을 목표 습도에 맞춰 조절하므로, 기존 2압력 발생기보다 안정화가 빠릅니다.
4구역 펠티어 열펌프	챔버 온도를 구역별로 제어해 프로브가 꽂힌 위치에 따른 온도 편차를 줄입니다.
4종 프로브 포트	Φ12부터 Φ50까지 네 가지 지름의 포트를 갖춰 프로브 형상이 다른 계기를 한 번에 장착할 수 있습니다.
터치스크린 조작	습도와 온도 설정, 현재 값 확인을 한 화면에서 처리하므로 교정 순서가 단순해집니다.
모듈형 설계	유지 관리 부담이 적고 휴대하기 쉬워 교정실 밖 현장으로 옮겨 운용하기에 알맞습니다.

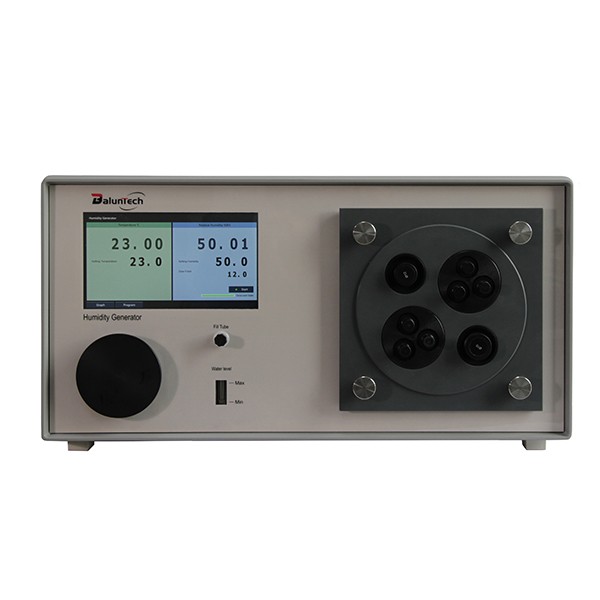

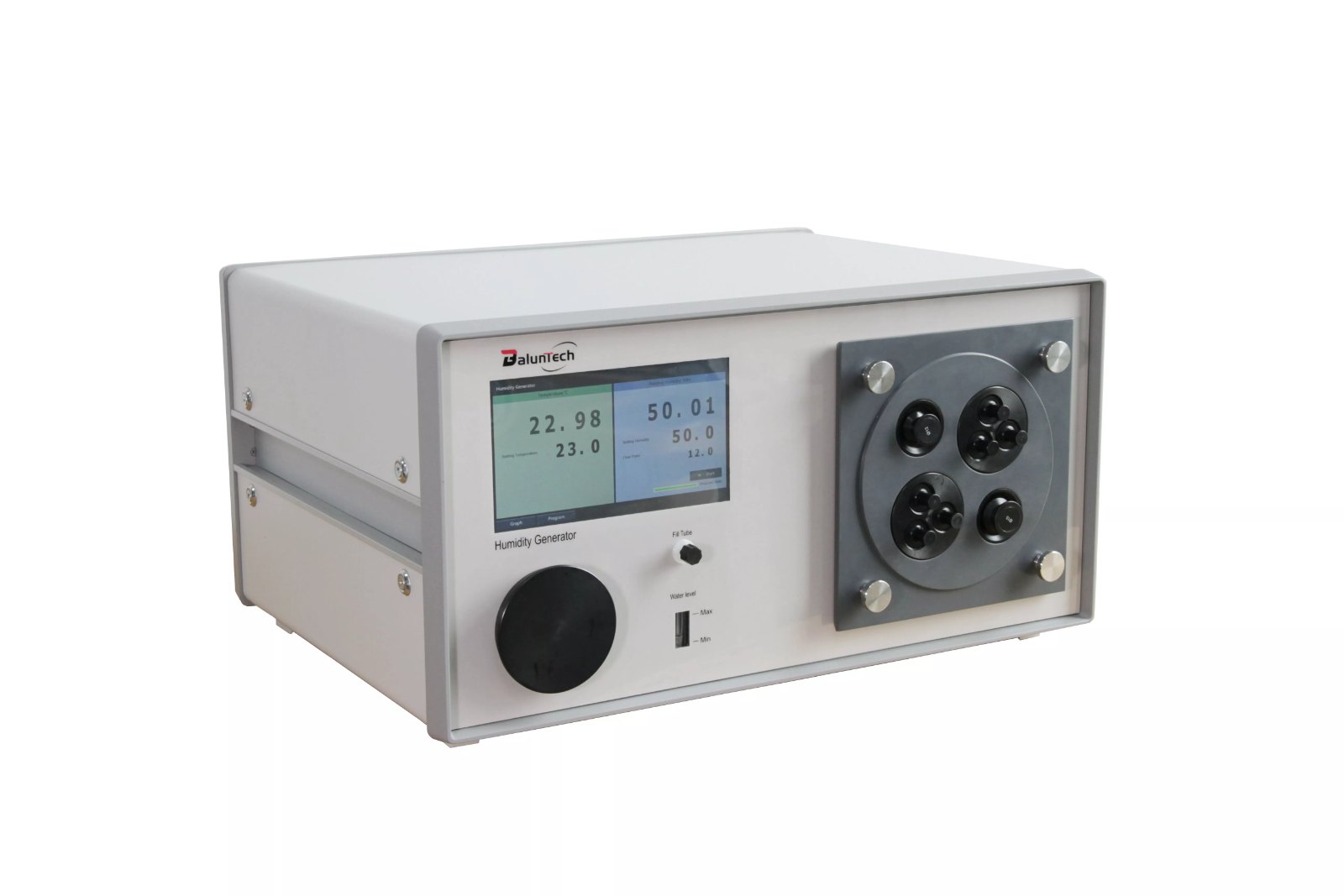

표시창과 챔버 포트가 있는 습도 발생기 전면

발생 원리

시간 비례 혼합과
안정화 특성

목표 습도에 맞춘 건조·포화 공기 혼합

BL765는 건조 공기와 포화 공기의 유량을 설정 습도에 맞게 시간 비례로 섞고, HygroClip2-S와 Pt100 제어 센서가 챔버 상태를 감시합니다. 습도 변경은 5~95 %RH 구간에서 10분 미만, 온도는 20 °C에서 50 °C까지 10분 미만, 20 °C에서 5 °C까지 20분 미만이 걸립니다. 5 °C로 운전할 때는 주위 온도를 23 ± 1 °C 이하로 유지하세요.

프로브 배치

포트 구성과
프로브 장착 계획

도어 포트는 Φ12 1개, Φ15 7개, Φ30 2개, Φ50 2개로 구성되고 동시에 교정하는 프로브는 최대 8개입니다. 교정할 프로브의 지름을 먼저 정리한 뒤 소형 프로브는 Φ15 포트에, 대형 하우징 프로브는 Φ30·Φ50 포트에 배분하세요. 그러면 한 번의 운전으로 교정 대상을 모두 처리할 수 있습니다.

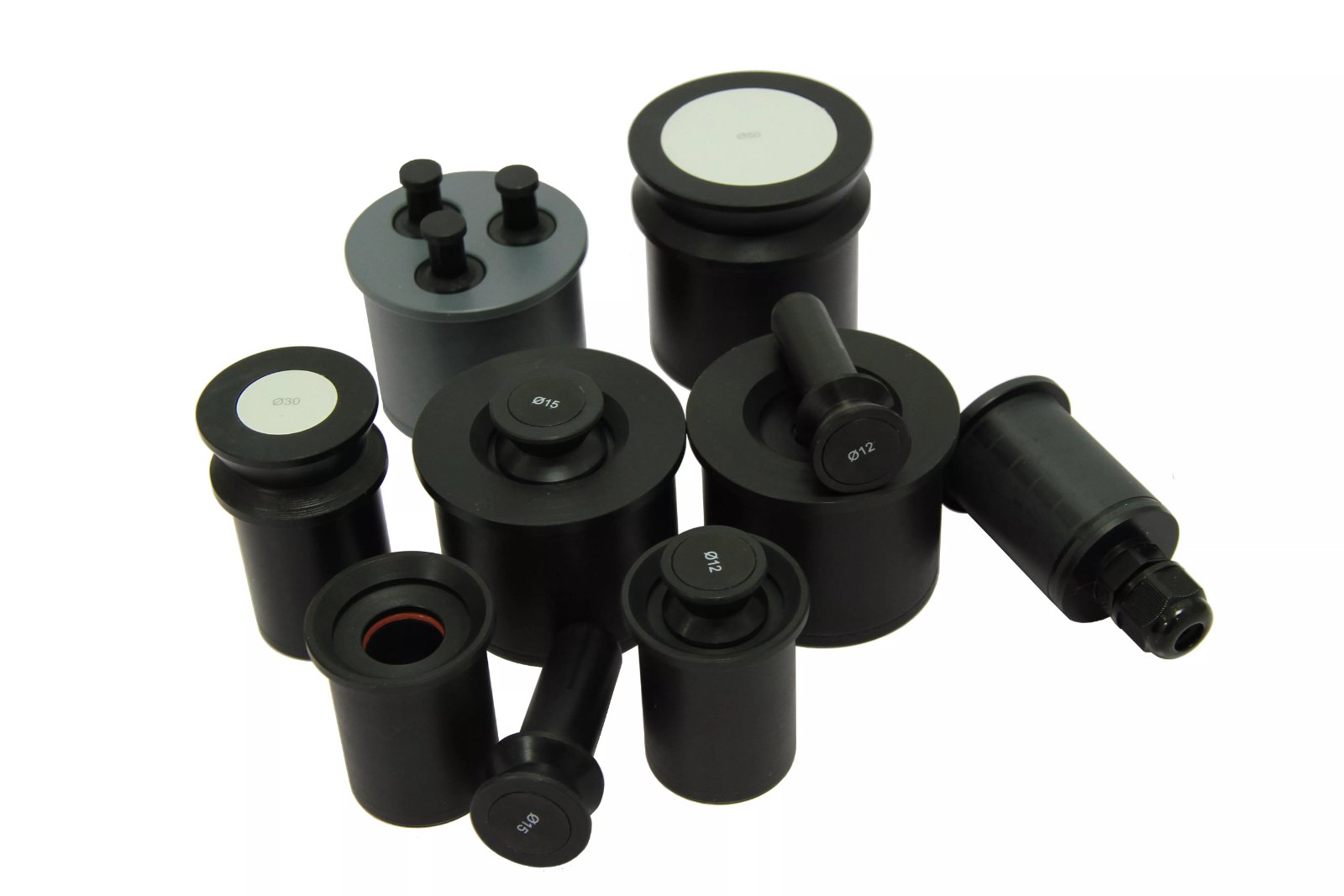

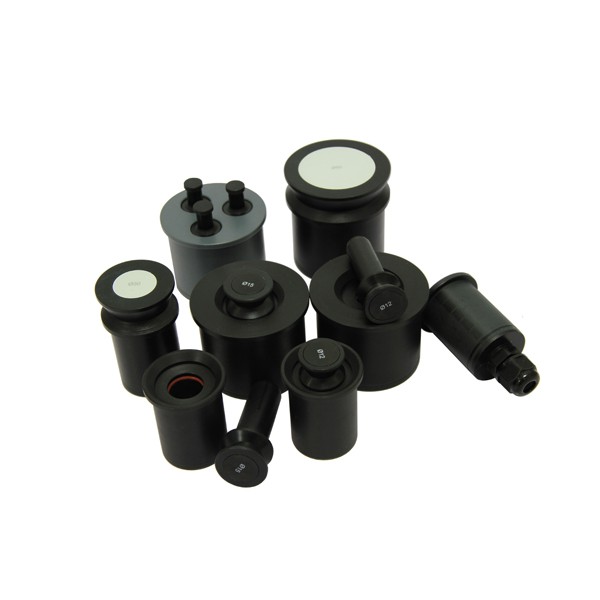

여러 크기의 센서 장착용 어댑터 구성품

교정 관리

CAL-765 성적서와
운반 옵션

ISO/IEC 17025 성적서와 운반 케이스

발생기 자체의 교정성적서는 ISO/IEC 17025 교정성적서 옵션(CAL-765)으로 받을 수 있고, 건조제 카트리지와 주입 시린지, 금속 운반 케이스는 선택 사양입니다. 교정실 밖 현장에서 사용할 때는 운반 케이스에 넣어 이동하세요. 정기 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 일정과 함께 안내해 드립니다.

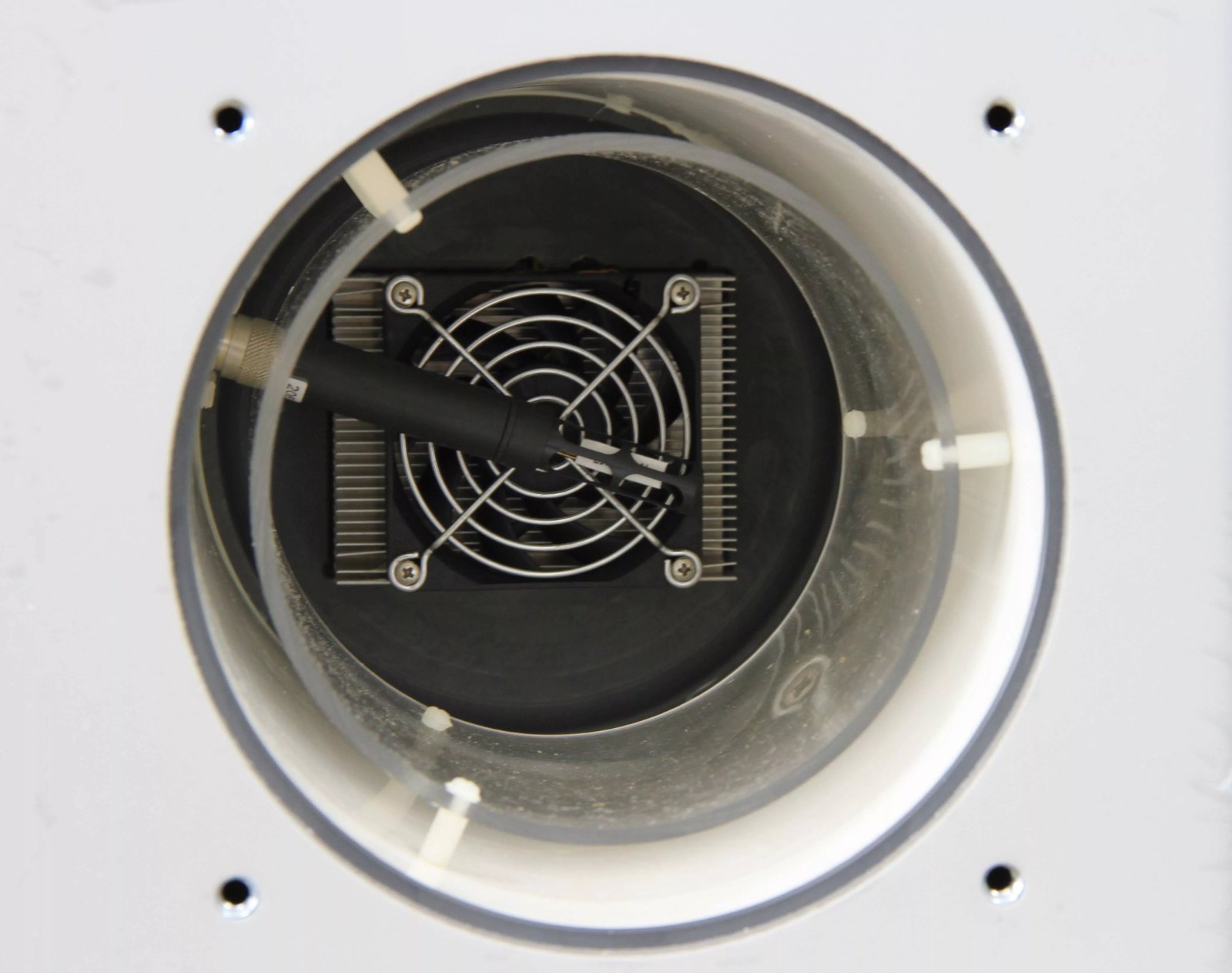

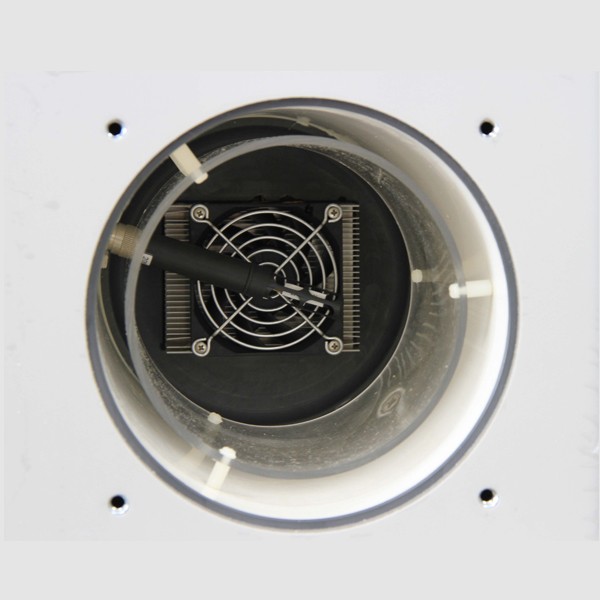

냉각 팬이 보이는 챔버 내부 모습

사양

5~95 %RH 발생과
불확도 사양

항목	사양
습도 범위	5 ~ 95 %RH (23 ± 2 °C)
온도 범위	5 ~ 50 °C (챔버 5 °C 운전 시 주위 온도 23 ± 1 °C 이하)
교정 불확도 (k=2)	±0.5 %RH (20 °C) · ±0.10 °C (5 ~ 95 %RH)
안정도	±0.1 %RH 미만 · ±0.02 °C 미만
균일도	±0.3 %RH (23 °C) · ±0.10 °C (23 °C)
분해능	0.1 %RH · 0.1 °C
습도 변경 시간	5 ~ 95 %RH 10분 미만
온도 변경 시간	20 → 50 °C 10분 미만 · 20 → 5 °C 20분 미만
발생 방식	건조 공기와 포화 공기 유량의 시간 비례 혼합
온도 제어	4구역 펠티어 열펌프
제어 센서	HygroClip2-S · Pt100
챔버	용량 2.4 L, 유효 부피 1.6 L
도어 포트	Φ12 1개 · Φ15 7개 · Φ30 2개 · Φ50 2개
동시 교정 프로브	최대 8개
포화기 급수	전면 창으로 수위 확인, 증류수 80 ~ 120 mL
가스 연결	후면 입구·출구

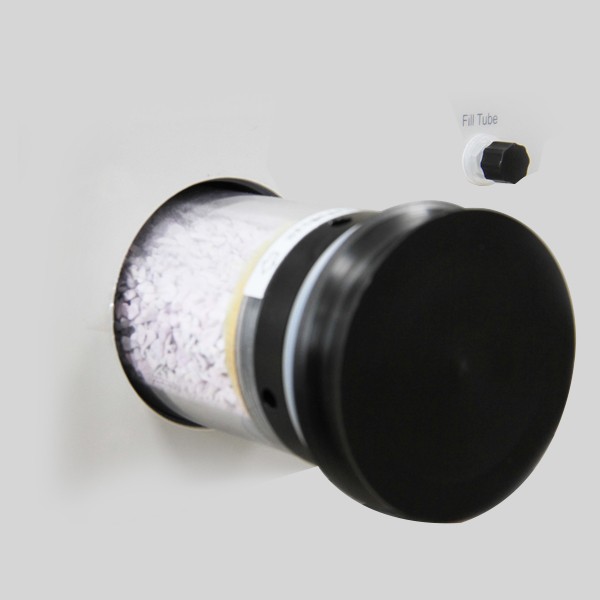

데시케이터	접근하기 쉬운 위치, 가열 재충전
조작	터치스크린
통신	RS485
전원	220 VAC 60 Hz 3 A (110 V 사양 선택)
크기 (L × W × D)	475 × 360 × 240 mm
무게	15 kg
작동 환경	10 ~ 35 °C, 80 %RH 미만
설계	모듈형, 컴팩트 · 경량

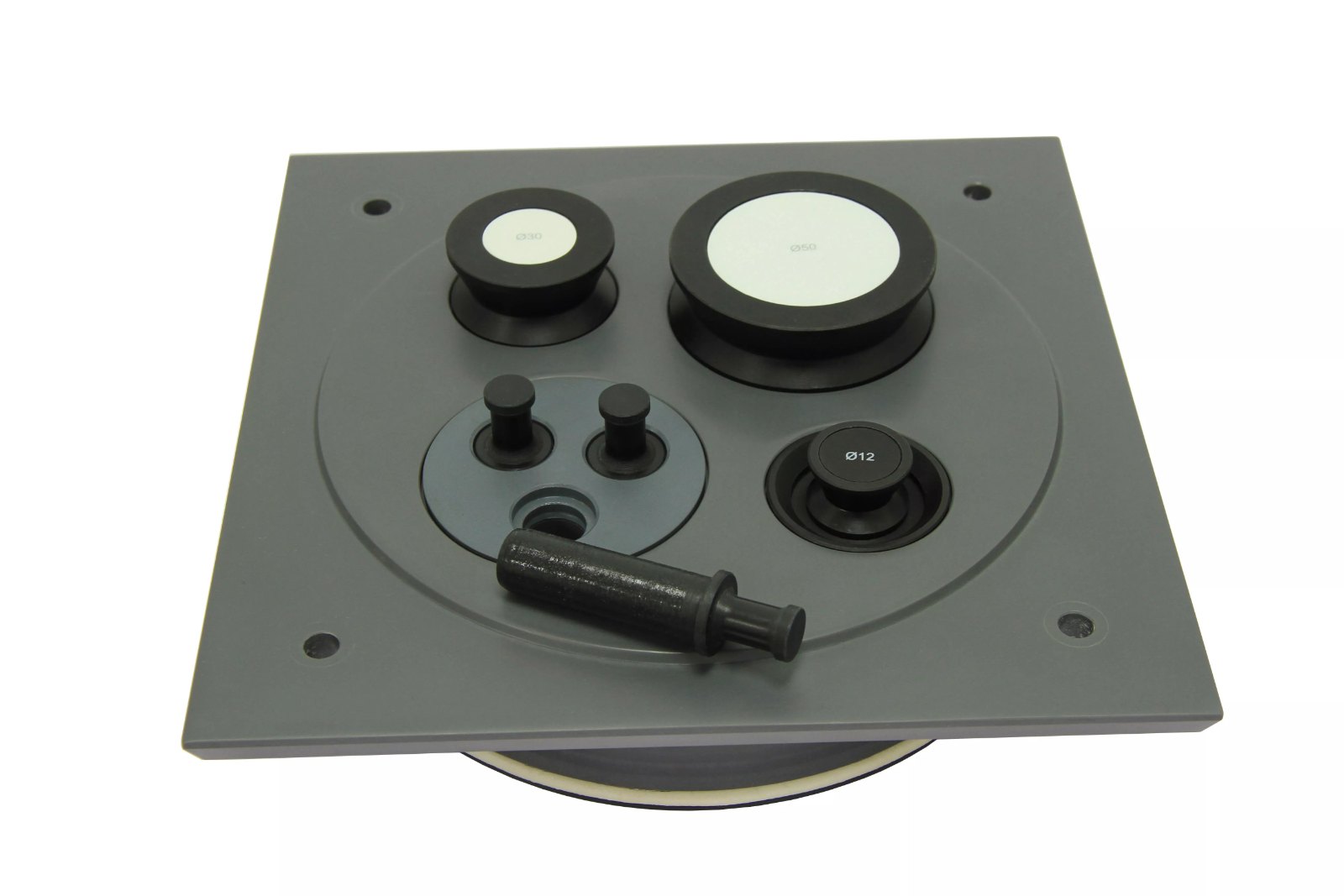

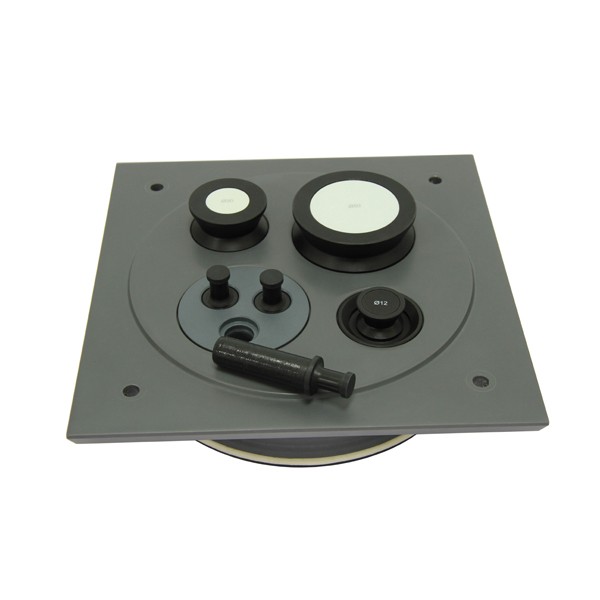

챔버 포트와 어댑터가 놓인 상판 모습

활용 분야

습도 프로브 교정이
필요한 현장

시험·교정 실험실 — 습도 프로브와 데이터로거의 센서를 k=2 불확도 기준으로 교정합니다.
제약·바이오 현장 — 보관 구역과 시험 장비에 설치된 습도 측정기를 정기 점검합니다.
자동차 제조 라인 — 공정에 설치된 습도 센서를 8개까지 묶어 교정합니다.
식품 공정·클린룸 — 습도 계측기의 지시값을 기준 습도와 대조합니다.

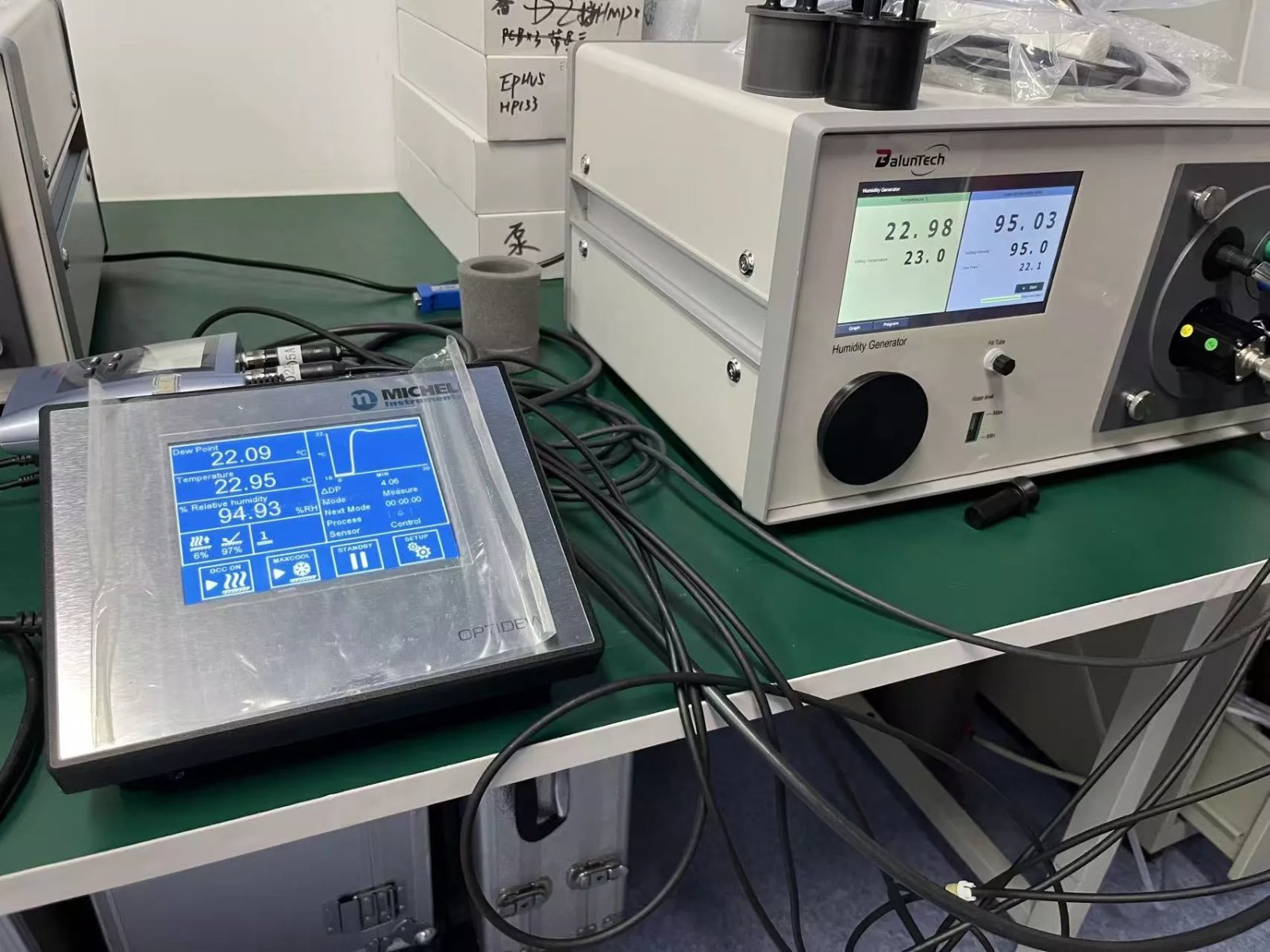

실험대에서 습도 발생기와 기준 장비를 함께 사용하는 모습

구성·옵션

성적서와 운반을 위한
선택 사양

선택 사양	이럴 때
ISO/IEC 17025 교정성적서 (CAL-765)	발생기에 교정성적서가 필요할 때
110 V 사양	110 V 전원에서 운용할 때
건조제 카트리지 · 주입 시린지	건조제 교체와 주입을 직접 할 때
금속 운반 케이스	장비를 현장으로 옮겨 다닐 때

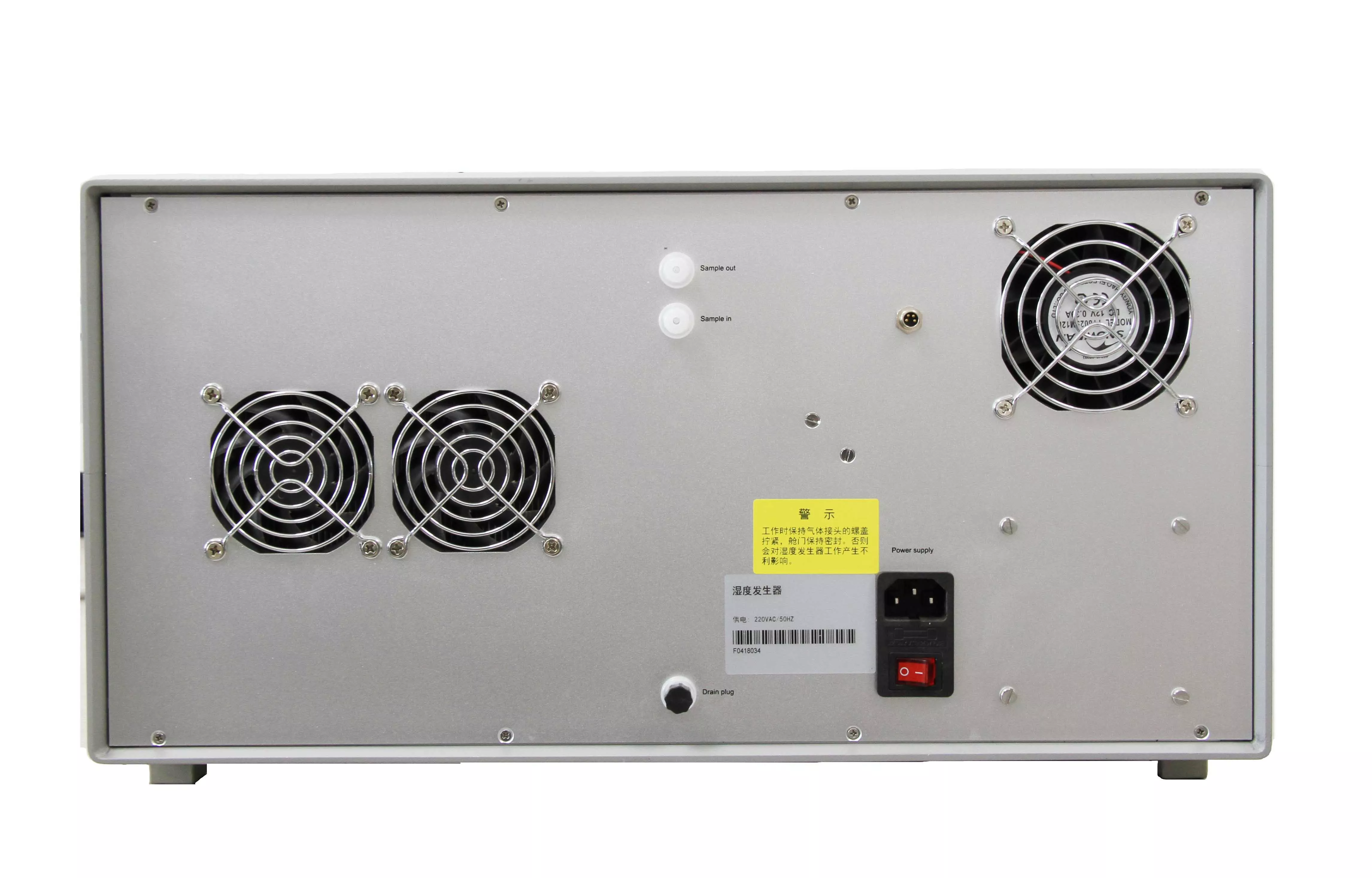

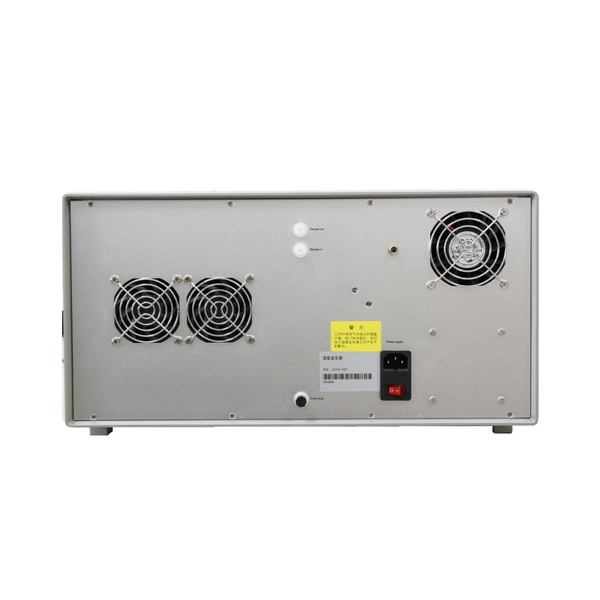

냉각 팬과 전원 단자가 있는 본체 후면

BL765와 비교할
습도 교정 장비

BL765의 불확도 ±0.5 %RH는 정확도와 같은 값입니까?
아닙니다. 포함 인자 k=2로 계산한 교정 불확도입니다. 정확도 값과 나란히 비교하지 말고 불확도 예산에 같은 신뢰 수준으로 입력하세요.
BL765는 프로브를 몇 개까지 동시에 교정할 수 있습니까?
최대 8개입니다. 포트가 지름별로 나뉘어 있으므로 프로브 하우징 지름에 맞춰 Φ12, Φ15, Φ30, Φ50 포트에 나눠 꽂으세요.
저온 설정 전에 주위 온도를 확인해야 합니까?
네, 챔버를 5 °C로 운전하려면 주위 온도가 23 ± 1 °C 이하여야 합니다. 일반 작동 환경은 10~35 °C이므로 냉방이 되는 교정실에 설치하세요.
BL765를 110 V 전원에서도 사용할 수 있습니까?
네, 110 V 사양을 선택할 수 있습니다. 기본 구성은 220 VAC 60 Hz 3 A이며 국내 교정실 전원에 바로 연결합니다.
포화기에 물은 어떻게 채웁니까?
전면 창으로 수위를 보면서 증류수 80~120 mL를 채웁니다. 수돗물은 사용하지 않고 증류수만 넣으세요.
