노트북 없이 터치스크린으로
다루는 휴대 습도 교정기

GEO Calibration Model 2015-TS 휴대 습도 교정기

견적 받기

Geo Calibration 국내 정식 공급 파트너

GEO Calibration Model 2015-TS는 터치스크린과 자동 차트를 내장해 PC 없이 습도 프로브와 데이터 로거를 교정하는 휴대 습도 교정기(휴대형 습도 발생기, Humidity Calibrator)입니다. 1.5 L 챔버에서 18 °C와 23 °C 기준 5 ~ 95 %RH를 제어합니다.

온도 0.01 °C, 습도 0.01 %RH 단위의 표시 분해능과 ±1.00 %RH 이하의 시스템 정확도를 갖춰 프로브 지시값을 소수 둘째 자리까지 대조합니다. 11.34 kg 본체는 하드 케이스에 넣어 현장으로 운반합니다. 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

0.01 %RH

표시 분해능

1.5 L

챔버 작업 부피

5 ~ 55 °C

온도 제어 범위

11.34 kg

본체 무게

특징

PC 없이
화면에서 교정

핵심 특징	현장에서 달라지는 점
터치스크린 내장	본체 화면에서 습도점을 정하고 진행 상태를 확인하므로 현장에 노트북을 따로 들고 가지 않습니다.
자동 차트	프로브 데이터를 그래프로 표시하므로 안정화 시점을 화면으로 판단해 설정점 간 이동 시점을 정할 수 있습니다.
원격 로그인	자리를 떠난 뒤에도 외부에서 진행 상황을 확인합니다.
결로 방지	이슬점에 가까워지면 온도 하강을 늦추거나 멈춰 챔버 내부 결로로 인한 습도 오차를 막습니다.
프로브 오프셋 입력	전면 패널에서 프로브 오프셋을 입력해 지시값을 바로 보정합니다.
맞춤 도어	데이터 로거와 차트 기록계 크기에 맞는 도어를 장착해 교정 대상을 넓힙니다.

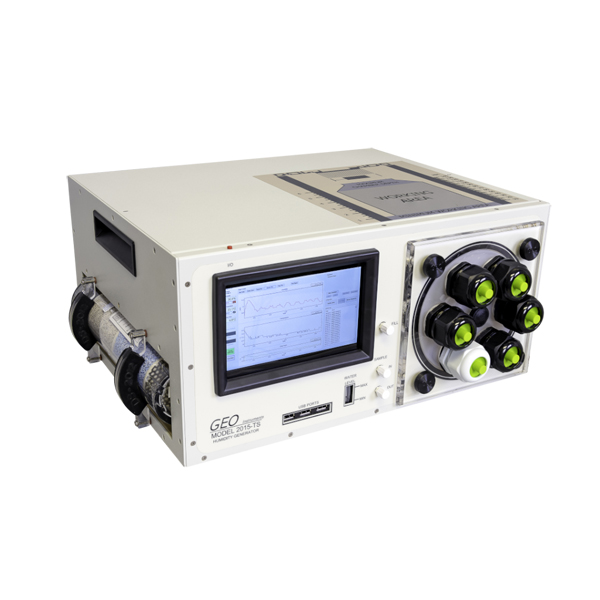

터치 화면과 다이얼이 보이는 장비 전면

도어 구성

교정 대상에 맞는
도어와 확장 챔버

로거와 기록계용 맞춤 도어

도어는 6포트, 4포트(M36 또는 SLIMLINE), 냉각 거울 도어, 2포트 구성이 있으며 크기가 큰 로거나 차트 기록계는 표준 확장 챔버(220 × 286 × 345 mm)에 넣어 교정합니다. 냉각 거울 포트는 입구와 출구 두 곳입니다.

급수 저장조와 건조제 위치

급수 저장조는 200 ml이며 증류수만 사용합니다. 몰레큘러 시브 건조제는 좌측에 브래킷으로 장착되며, 지시용 건조제가 3/4 소진되면 교체합니다.

교정 관리

2015-TS 시스템 정확도와
재교정 주기

시스템 정확도 ±1.00 %RH 이하는 특별히 조정한 시스템에서 ±0.60 %까지 낮아지며, 표시 분해능은 정확도와 별개의 표시 단위입니다. 재교정은 연 1회를 권장합니다. 교정 대상이 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인한 뒤 안내해 드립니다.

사양

0.01 단위 표시와
상세 사양

항목	사양
습도 범위	18 °C · 23 °C 5 ~ 95 %RH · 30 °C 5 ~ 85 %RH · 35 °C 5 ~ 80 %RH · 40 °C 5 ~ 75 %RH · 50 °C 5 ~ 60 %RH
온도 범위	5 ~ 55 °C
시스템 정확도 (습도)	±1.00 %RH 이하, 특별 조정 시스템은 ±0.60 %까지
시스템 정확도 (온도)	±0.10 °C 이하, 일반 ±0.05 °C
균일도	온도 0.10 °C 이하 (일반 ±0.05 °C), 습도 0.30 %RH 이하 (일반 ±0.25 %, 18 ~ 28 °C)
안정도	온도 0.05 °C, 습도 0.15 %RH (18 ~ 28 °C)
컨트롤러	PID
램프·소크 속도 (일반값)	온도 고온→저온 1.50 °C/분, 저온→고온 5.00 °C/분 · 습도 고습→저습 5.00 %RH/분, 저습→고습 10.00 %RH/분
예열	주위 온도 조건 최대 30분, 저온 기동 30분
표시 분해능	온도 0.01 °C, 습도 0.01 %RH, 이슬점 0.01 °C (계산값)
USB 분해능	온도 0.01 °C, 습도 0.01 %RH
챔버 (지름 × 깊이)	14.50 × 20.00 cm
작업 공간 (지름 × 깊이)	12.50 × 10.90 cm, 유효 작업 부피 1.5 L
확장 챔버	표준 확장 챔버 01-054-00-0000, 사용 공간 220 × 286 × 345 mm (W × D × H)
본체 외형 (W × D × H)	49.65 × 43.54 × 23.47 cm
무게	11.34 kg (본체만)
전원	12 V DC 1 A
도어 포트	6, 5, 4, 2포트 (도어 종류에 따라 결정), 냉각 거울 포트 입구·출구
프로브 범위	온도 −40.00 ~ +60.00 °C, 습도 0 ~ 100.00 %RH (장치 실제 범위 온도 +5.00 ~ +60.00 °C, 습도 +5.00 ~ +95.00 %RH)
아날로그 출력	0 ~ 1 V
물 · 건조제	저장조 200 ml (증류수만 사용, 스필 방지, 플로팅 볼 수위 표시) · 몰레큘러 시브, 좌측 장착, 브래킷 제공
프로브 오프셋	전면 패널에서 설정
결로 방지	내장 (이슬점 근접 시 온도 하강 감속)
동작 주위 조건	18 ~ 28 °C, 습도 80 %RH 이하
보관 조건	−20 ~ 50 °C, 0 ~ 95 %RH (비응축)
고도	2,000 m
재교정 권장	연 1회, 요구 불확도에 따라 조정
도어 품번	6포트 M36 01-001-00-0017 · 0018, 4포트 M36 01-001-00-0003 · 0004, 4포트 SLIMLINE 01-001-00-0024 · 0025, 냉각 거울 도어(사각) 01-001-00-0010, 2포트(사각) 01-001-00-0028
부속 품번	건조제 캔 01-200-11-0001, 인서트 01-200-08-0025, 건조제 클램프 01-200-01-0013
그로밋	M36 포트용 0 ~ 25.400 mm 9종(01-004-09-0001 ~ 0009), SLIMLINE 포트용 3.175 ~ 25.400 mm 8종(01-004-09-0020 ~ 0027)

활용 분야

프로브와 로거
점검 현장

습도 프로브 교정 — 프로브를 챔버에 꽂아 습도 지시값을 설정 습도와 대조합니다.
데이터 로거 점검 — 로거를 맞춤 도어나 확장 챔버에 넣고 기록값을 확인합니다.
차트 기록계 점검 — 기록계를 확장 챔버에 넣어 지시값을 비교합니다.
현장 출장 교정 — 하드 케이스에 넣어 이동하고 설치 장소에서 바로 교정합니다.

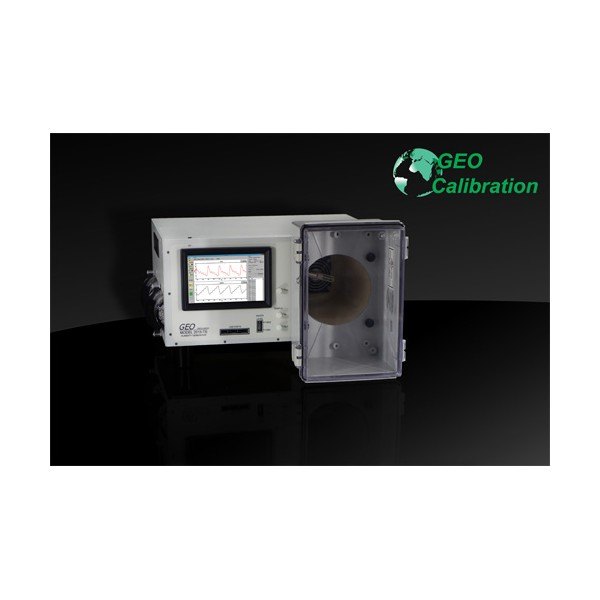

투명 도어 챔버가 열린 습도 발생기 본체

선택 가이드

PC 없이 사용할 때
선택 기준

이럴 때 (현장 조건)	권장 모델	선택 이유
본체 화면에서 차트를 볼 때	2015-TS	터치스크린과 자동 차트를 내장합니다.
같은 1.5 L 챔버의 휴대형이 필요할 때	2000 SP	화면 없이 PC 소프트웨어로 운용하는 휴대형입니다.
벤치 위에서 3포트로 무인 운전할 때	1000 SP	벤치형에 WiFi 프로그래밍을 갖춥니다.
한 번에 두 습도점을 교정할 때	Multi-Gen2	챔버 두 개가 서로 다른 습도점을 동시에 만듭니다.

구성·옵션

도어와
이동 구성

구분	내용
기본 구성	본체와 터치스크린
맞춤 도어	4 · 5 · 6포트 도어, 챔버 도어, 서랍
확장	표준 확장 챔버
이동	바퀴 달린 하드 케이스

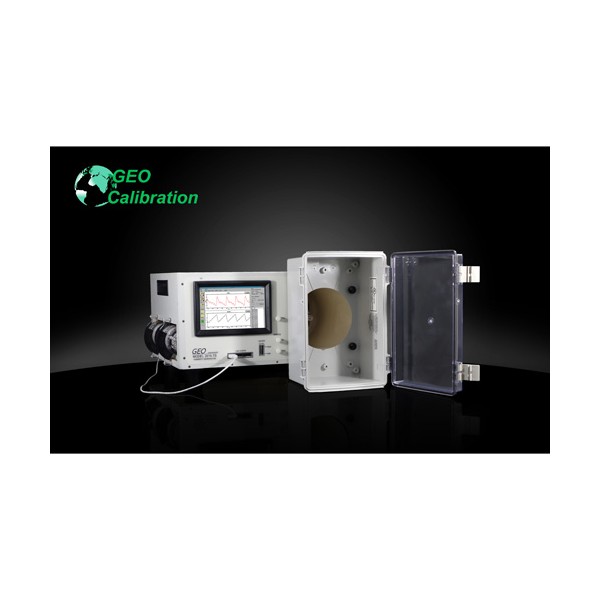

챔버 도어를 열고 케이블을 연결한 습도 발생기

2015-TS와 함께 보는
습도 교정기

2015-TS를 사용하려면 PC가 반드시 필요합니까?
아니요, 본체 터치스크린으로 설정하고 차트를 확인합니다. 원격 로그인으로 외부에서 진행 상황도 확인합니다.
2015-TS는 2000 SP와 무엇이 다릅니까?
챔버 크기와 습도 범위는 같고 2015-TS에는 터치스크린과 자동 차트가 있습니다. 본체 무게는 11.34 kg입니다.
표시 분해능 0.01 %RH는 정확도와 같은 값입니까?
아니요, 분해능은 표시 단위입니다. 습도 시스템 정확도는 ±1.00 %RH 이하이며 특별 조정 시스템은 ±0.60 %까지입니다.
2015-TS로 데이터 로거와 차트 기록계도 교정할 수 있습니까?
네, 습도 프로브와 함께 교정할 수 있습니다. 대상 크기에 맞는 도어나 표준 확장 챔버를 선택하세요.
