LABO 교정용 액체 항온조

LABO 교정용 액체 항온조

MODEL
CAL 시리즈
브랜드
LABO
제품 자료
제품문의 구매하기

온도 센서를 기준 온도계와
비교하는 교정용 항온조

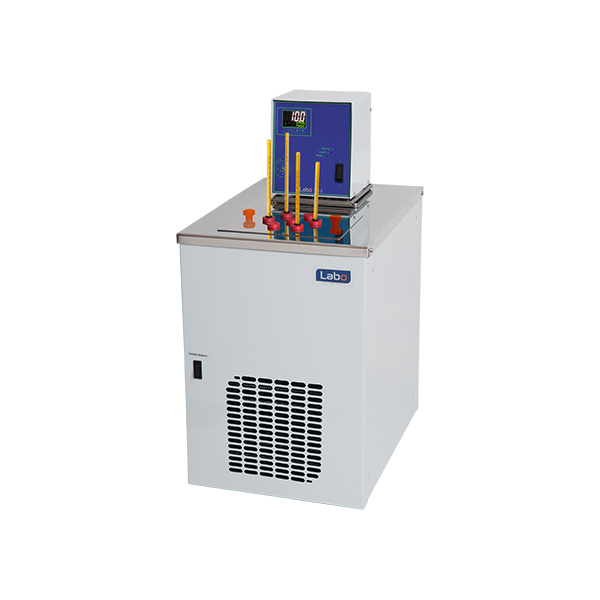

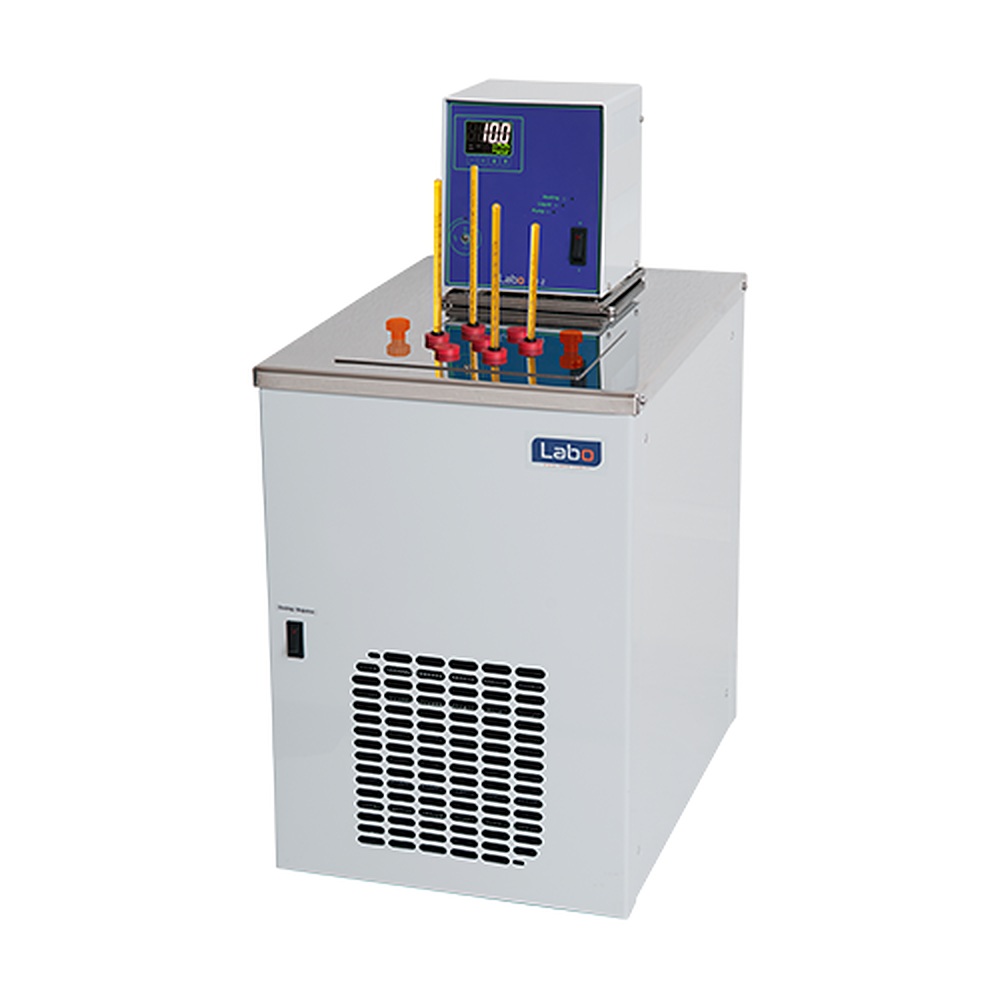

LABO CAL · CALX 시리즈 교정용 액체 항온조

견적 받기

Labo 국내 정식 공급 파트너

LABO CAL·CALX 시리즈는 교반되는 액체에 온도 센서를 담가 기준 온도계와 비교하는 교정용 액체 항온조(Calibration Bath, 비교 교정 온도원)입니다. 전 모델 안정도 ±0.01 °C와 Pt100 제어 센서를 갖추고 -80 ~ 250 °C 범위를 모델별로 나눠 담당합니다.

안정도는 시간에 따른 온도 변동이므로 교정값은 함께 담근 기준 온도계와 그 성적서로 정합니다. 조는 목표 온도에 짧은 시간에 도달해 액체 온도를 민감하게 유지합니다. 긴 센서를 깊게 담그는 교정실에는 CALX의 Ø100 × 500 mm 우물이 맞습니다. 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

전 모델 동일

교반 액체의 온도 안정도

-80 ~ 250 °C

모델별 범위 조합

긴 우물

CALX 전용, 긴 센서용

9개

CAL 5종과 CALX 4종 모델

특징

교정 온도원의
기본 성능

핵심 특징현장에서 달라지는 점
Pt100 제어 센서전 모델이 Pt100 센서로 온도를 제어하므로 액체 온도를 센서 기준으로 반복 재현합니다.
빠른 도달과 민감한 유지목표 온도에 짧은 시간에 도달하고 액체 온도를 민감하게 유지해 교정점 전환 시간을 줄입니다.
폭넓은 센서 교정Pt100·Pt500·Pt1000 저항 온도계와 열전대를 같은 액체에 담가 비교 교정할 수 있습니다.
CALX 고분해능 표시CALX는 더 세밀한 단위로 온도를 표시해 미세한 온도 변화를 읽습니다.
긴 우물CALX의 깊은 우물에는 긴 프로브도 충분히 담글 수 있습니다.
과열 경보와 배수구과열 시 경보가 울리고, 작업 후에는 배수구로 액체를 비웁니다.

안정도와 정확도

안정도는 정확도가
아닙니다

이 수치는 시간에 따른 온도 변동을 나타내는 안정도입니다. 조 안의 위치별 온도 차이를 뜻하는 균일도나 지시 정확도가 아니므로, 교정실의 기준기로 사용하려면 균일도를 자체적으로 평가하고 교정된 기준 온도계를 함께 담가야 합니다. 이 시리즈는 교정용으로 설계된 수조이며 교정값은 항상 외부 기준 온도계가 결정합니다.

기준 온도계와 같은 액체에 침지

기준 온도계와 피교정 센서를 같은 깊이로 담가 액체 온도를 평형시킵니다. 교정점마다 충분히 안정화한 뒤 두 지시값의 차이를 기록하세요.

침지 깊이

긴 센서를 위한
침지 깊이 계산

침지 깊이는 센서 지름의 15배에 감지 소자 길이를 더한 값이 기준입니다. 긴 프로브를 사용하면 조 깊이가 이 값을 넘어야 하므로, 센서 길이를 측정해 CAL의 160 ~ 250 mm 깊이로 충분한지 CALX의 500 mm 우물이 필요한지 정하세요. Pt100·Pt500·Pt1000, PTC·NTC, K·J·T·E·L·U·N·R·S·B 열전대를 비교 교정할 수 있습니다.

CALX 우물에 긴 프로브 담기

깊은 우물에 긴 프로브와 기준 온도계를 함께 세웁니다. 프로브 지름과 우물 지름의 여유를 먼저 대조하세요.

사양

9개 모델 비교와
시리즈 공통 사양

모델온도 범위조 (개구 / 깊이)히터 · 냉각 (20 °C)외형 (W × L × H)
CAL-6030 ~ 200 °C9 L (130 × 170 / 200 mm)2.2 kW · 가열 전용310 × 430 × 420 mm
CAL-140-40 ~ 100 °C9 L (130 × 170 / 160 mm)2.2 kW · 0.49 kW310 × 430 × 620 mm
CAL-141-40 ~ 100 °C14 L (Ø150 / 250 mm)2.2 kW · 0.49 kW310 × 430 × 790 mm
CAL-160-60 ~ 100 °C9 L (140 × 145 / 160 mm)2.2 kW · 0.45 kW490 × 650 × 900 mm
CAL-180-80 ~ 100 °C9 L (140 × 145 / 160 mm)2.2 kW · 0.52 kW490 × 650 × 900 mm
CALX-6030 ~ 250 °C9 L (Ø100 / 500 mm)2.2 kW · 가열 전용450 × 500 × 1260 mm
CALX-1000 ~ 100 °C9 L (Ø100 / 500 mm)2.2 kW · 0.35 kW450 × 500 × 1260 mm
CALX-140-40 ~ 100 °C9 L (Ø100 / 500 mm)2.2 kW · 0.40 kW450 × 500 × 1260 mm
CALX-180-80 ~ 100 °C9 L (Ø100 / 500 mm)2.2 kW · 0.52 kW450 × 500 × 1260 mm

시리즈 공통 사양

항목사양
안정도±0.01 °C (전 모델)
제어 센서Pt100
펌프21 L/min
표시 분해능CALX 0.01 °C
무게CAL-140 39 kg, CAL-180 100 kg, 그 외 모델은 해당 없음(미공개)
안전과열 경보
배수배수구
교정 대상 센서Pt100, Pt500, Pt1000, PTC, NTC, 열전대 K, J, T, E, L, U, N, R, S, B
전원220 ~ 240 V, 50 ~ 60 Hz

활용 분야

비교 교정이
필요한 교정실

  • 온도계 교정 — 기준 온도계와 피교정 온도계를 같은 액체에 담가 비교합니다.
  • 센서 교정 — Pt100·Pt500·Pt1000과 열전대를 비교 교정합니다.
  • 긴 센서 교정 — CALX 우물에 긴 프로브를 깊게 담급니다.
  • 교정실 점검 — 현장 온도계를 기준 온도계와 비교해 점검합니다.

선택 가이드

온도 범위와 우물에 맞는
CAL·CALX 선택

이럴 때 (현장 조건)권장 모델선택 이유
가열만 필요할 때CAL-6030 ~ 200 °C 가열 전용 구성입니다.
-40 ~ 100 °C면 될 때CAL-140, CAL-1419 L 또는 14 L 조 중에서 고릅니다.
-60 ~ 100 °C가 필요할 때CAL-160냉각 능력 0.45 kW 구성입니다.
-80 ~ 100 °C가 필요할 때CAL-180, CALX-180짧은 센서는 CAL, 긴 센서는 CALX를 선택합니다.
더 높은 온도가 필요할 때CALX-60가열 전용 구성이며 상한이 더 높습니다.
긴 센서를 깊게 담글 때CALX 시리즈시리즈에서 가장 깊은 우물을 갖춥니다.

구성·옵션

기본 구성과
교정 연계

  • 본체 — 교정용 액체 항온조와 Pt100 제어 센서
  • 품번 — CAL-60, CAL-140, CAL-141, CAL-160, CAL-180, CALX-60, CALX-100, CALX-140, CALX-180
  • 필요 장비 — 교정된 기준 온도계(별도 준비)

항온조 자체의 안정도와 교정실의 기준 온도계는 서로 다른 항목이므로 기준기의 교정 이력을 따로 관리하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 가능한 항목을 확인해 안내해 드립니다.
