LABO 냉/온 순환 수조

MODEL
S 시리즈 (Short)
브랜드
제품 자료
제품문의 구매하기

넓고 낮은 조에 시료병을 담가⁣ 같은 온도로 맞추는 냉온 수조

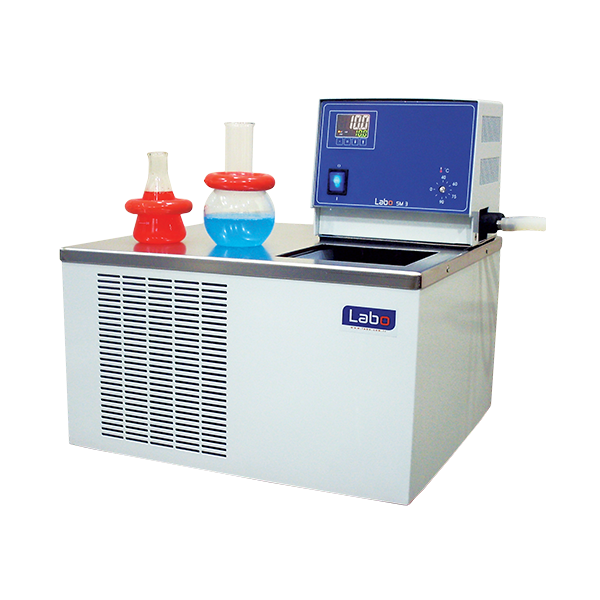

LABO S 시리즈 소형 냉온 순환 수조⁣ S200-D13 : -20 ~ 100 °C⁣ S200-H13 : -20 ~ 100 °C⁣ S200-H23 : -20 ~ 100 °C

견적 받기

Labo 한국 독점 공급 파트너

LABO S 시리즈는 -20 ~ 100 °C를 7 L 조에서 운전하는 소형 냉온 순환 수조(냉온 항온 순환기, Refrigerated Heating Circulator)입니다. 높이 410 mm의 넓고 낮은 외형에 시료병을 나란히 담가 같은 온도로 유지합니다.

PID 제어로 안정도 ±0.03 °C를 유지하고, 20 °C 기준 0.25 kW의 냉각 능력으로 조를 -20 °C까지 낮춥니다. 좁고 긴 수조 대신 벤치 위에서 시료병 여러 개를 다루려는 실험실에 맞는 이 수조는 (주)테솔이 국내에 공식 공급합니다.

-20 °C

조 하한 온도

±0.03 °C

온도 안정도

스테인리스

넓고 낮은 조와 배수 장치

0.25 kW

20 °C 기준 냉각 능력

특징

넓은 조 하나에⁣ 시료병을 나란히

핵심 특징현장에서 달라지는 점
넓고 낮은 조얕고 넓은 조에 시료병을 나란히 세우므로 같은 높이의 병들이 동일한 액체 온도로 유지됩니다.
낮은 키의 외형실험대 위에 그대로 올리는 낮은 키라 선반 아래 공간이 좁은 벤치에도 들어갑니다.
-20 °C 냉각조를 -20 °C까지 낮춰 저온 반응과 시료 보관 전 냉각을 한 대로 처리합니다.
PID 제어와 과열 경보설정 온도에 맞춰 출력을 조절하고, 온도가 이상 구간으로 올라가면 경보로 알립니다.
내부·외부 순환 선택H 구성은 외부 연결구로 바깥 장비에 같은 온도의 액체를 공급하고, D 구성은 조 안에서만 순환시킵니다.
NON-CFC 냉매오존층을 손상시키지 않는 냉매를 사용하므로 실험실의 환경 관리 기준에 부합합니다.

D·H 구성

순환 방식과⁣ 히터 용량 선택

S200은 모델명 끝에서 구성이 나뉩니다. S200-D13은 조 안에서만 액체를 순환하므로 시료병 항온에 충분하고, S200-H13과 S200-H23은 외부 연결구로 바깥 장비에 액체를 공급합니다. 바깥 장비로 열이 빠져나가는 부하가 크면 2 kW 히터의 S200-H23이 승온 속도에서 유리하고, 부하가 작은 연결에는 1.1 kW 히터의 S200-H13이 적합합니다.

외부 장비와 호스로 연결

H 구성은 G1/4 m와 Ø10 mm 연결구에 호스를 연결해 바깥 장비와 액체를 주고받습니다. 연결 호스가 길어지면 열손실이 커지므로 최단 거리로 배치하세요.

설치 공간

벤치 위⁣ 설치 치수 검토

외형은 430 × 400 × 410 mm이고 조 개구는 140 × 145 mm, 깊이는 155 mm입니다. 시료병의 지름과 높이가 이 개구와 깊이 안에 들어가는지 먼저 대조하고, 같은 범위를 세로형으로 담은 C200(292 × 423 × 620 mm)과 설치 면적을 비교해 선택하세요.

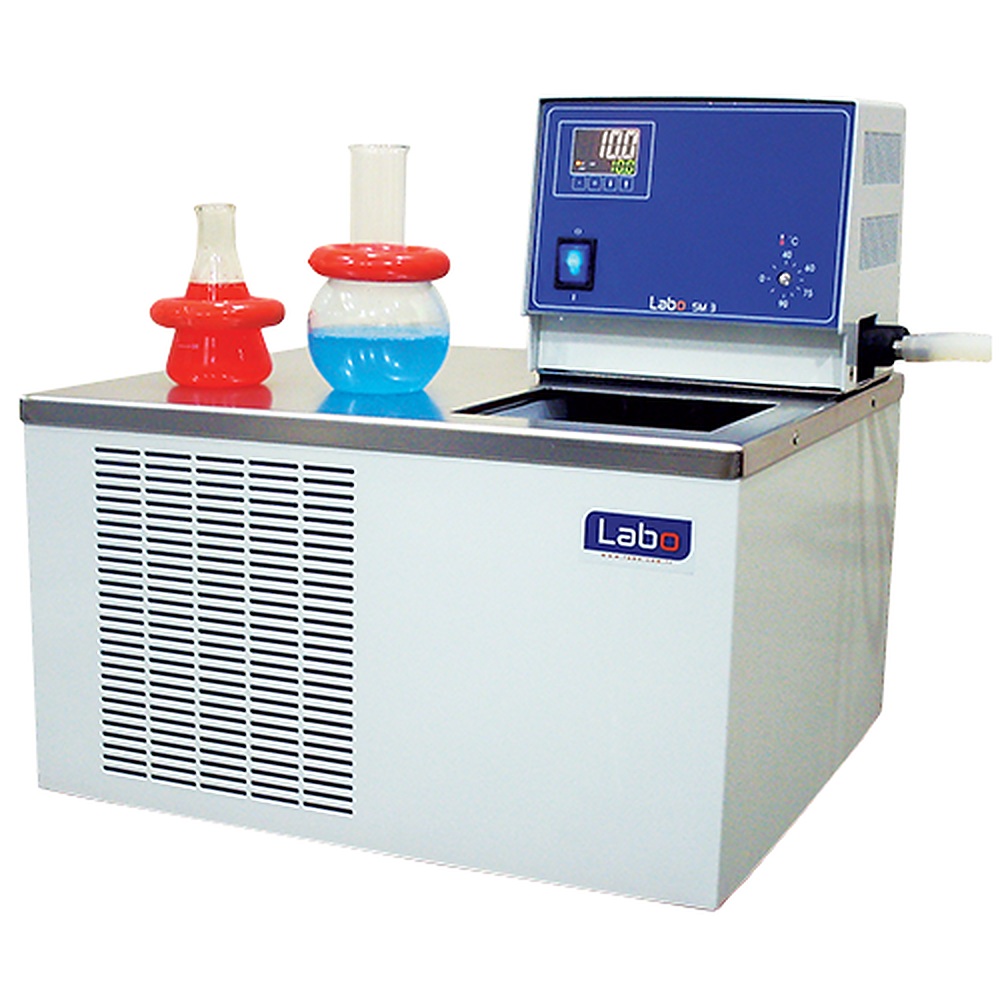

실험대 위에 올린 S200

낮은 외형 덕분에 선반 아래 실험대에도 올라가며 조 위에서 시료병을 넣고 빼는 작업이 편해집니다. 전면 제어판은 앉은 자세에서도 잘 보입니다.

사양

3개 모델 비교와⁣ 시리즈 공통 사양

모델온도 범위조 용량 (개구 / 깊이)히터순환외부 순환 연결구외형 (W × L × H)
S200-D13-20 ~ 100 °C7 L (140 × 145 / 155 mm)1.1 kW내부해당 없음430 × 400 × 410 mm
S200-H13-20 ~ 100 °C7 L (140 × 145 / 155 mm)1.1 kW내부 + 외부G1/4 m + Ø10 mm430 × 400 × 410 mm
S200-H23-20 ~ 100 °C7 L (140 × 145 / 155 mm)2 kW내부 + 외부G1/4 m + Ø10 mm430 × 400 × 410 mm

시리즈 공통 사양

항목사양
안정도±0.03 °C
냉각 능력0.25 kW (20 °C)
펌프최대 21 L/min · 0.6 bar
표시·제어디지털 0.1 °C 표시, New Generation PID 제어
경보과열 경보(전 모델), 저액위 경고는 해당 없음
냉매NON-CFC(오존층 비손상형)
조 재질·배수스테인리스 조, 배수 장치
옵션0.01 °C 표시, RS 485 인터페이스
전원220 ~ 240 V, 50 ~ 60 Hz
모델명 구성D = 조 내부 순환, H = 내부 + 외부 순환(G1/4 m + Ø10 mm 연결), 13 = 1.1 kW 히터, 22 = 2 kW 히터에 경보음·저액위 경고, 23 = 2 kW 히터만

활용 분야

넓은 조 항온이⁣ 필요한 현장

  • 넓은 용기 항온 — 시료병을 넓은 조에 나란히 놓고 같은 온도로 유지합니다.
  • 소형 냉온 실험 — 저온에서 고온까지 작은 규모의 반응과 시험을 진행합니다.
  • 바깥 장비 연결 — H 구성으로 바깥 장비에 같은 온도의 액체를 공급합니다.
  • 벤치 위 설치 — 낮은 높이라 실험대 위에 올려 운용합니다.

선택 가이드

구성 조건별⁣ S200 선택 기준

이럴 때 (현장 조건)권장 모델선택 이유
조 안에서만 순환하면 될 때S200-D13조 안에서만 순환하는 내부 순환 전용이며 1.1 kW 히터를 갖춥니다.
바깥 장비와 액체를 주고받을 때S200-H13내부와 외부 순환이 모두 되며 1.1 kW 히터를 갖춥니다.
바깥 장비의 열부하가 클 때S200-H23내부와 외부 순환이 모두 되며 2 kW 히터를 갖춥니다.
-30 °C 아래까지 필요할 때C300 ~ C800 시리즈-30 °C에서 -80 °C까지 하한을 단계별로 고를 수 있습니다.
±0.02 °C 안정도나 200 °C 상한이 필요할 때P 시리즈전 모델이 ±0.02 °C이며 상한을 3단계 중에서 고를 수 있습니다.

구성·옵션

기본 구성과⁣ 선택 옵션

  • 품번 — S200-D13, S200-H13, S200-H23
  • 조 — 7 L 스테인리스 조(개구 140 × 145 mm, 깊이 155 mm)
  • 연결 — H 구성은 G1/4 m와 Ø10 mm 연결구
  • 옵션 — 0.01 °C 표시, RS 485 인터페이스
