모델이 달라도 ±0.02 °C로
온도를 유지하는 냉온 순환 수조

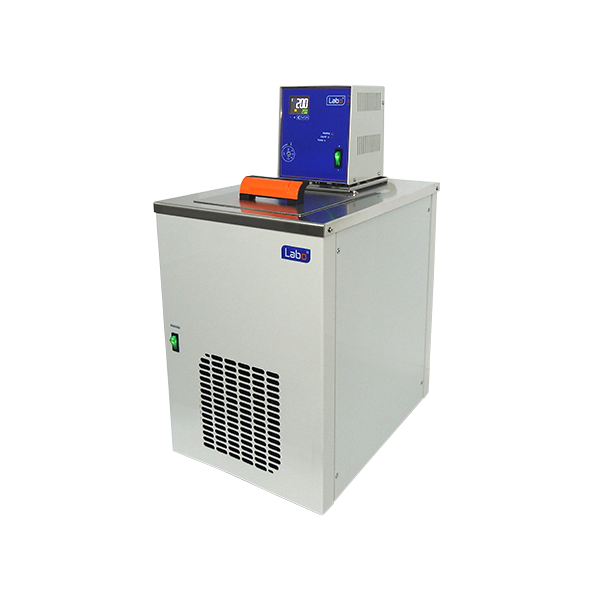

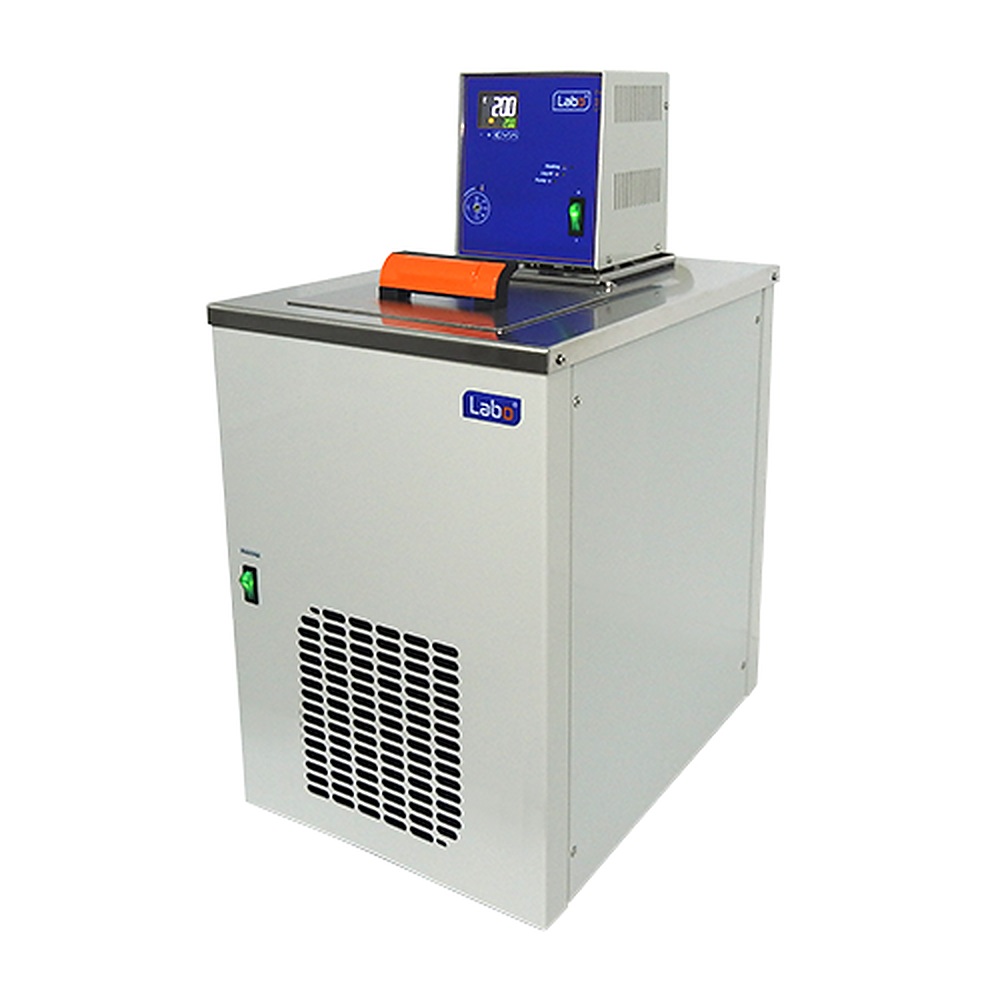

LABO P 시리즈 전문가용 냉온 순환 수조

견적 받기

Labo 국내 정식 공급 파트너

LABO P 시리즈는 하한 -20·-30·-40·-60 °C와 상한 100·150·200 °C를 조합해 선택하는 9 L 전문가용 냉온 순환 수조(냉온 항온 순환기, Refrigerated Heating Circulator)입니다. 모든 모델이 ±0.02 °C 안정도로 공정과 연구 시료의 액체 온도를 유지합니다.

저액위 경고와 경보음이 기본이라 액체가 줄면 디지털 제어판 한곳에서 바로 알리고, 냉동기를 끄면 가열 전용 수조로도 운전합니다. 생산 공정과 품질 관리의 시험 조건을 오래 안정적으로 유지하려는 현장에 맞는 이 수조는 (주)테솔이 국내에 공식 공급합니다.

4단계

하한 -20 / -30 / -40 / -60 °C

3단계

상한 P · PL · PH 구분

±0.02 °C

전 모델 온도 안정도

21개

-D22 · -H22 구성 모델

특징

전 모델 같은
안정도와 경고

핵심 특징현장에서 달라지는 점
전 모델 동일 안정도모델이 달라도 같은 안정도를 적용하므로 하한 온도만 바꿔 공정 조건을 옮겨도 온도 변동 기준이 일정합니다.
하한 4단계, 상한 3단계하한과 상한을 조합해 작업 온도대에 맞는 모델을 선택할 수 있습니다.
저액위 경고 기본모든 모델이 저액위 경고와 경보음을 갖추어 액체가 모자란 상태로 가열되는 사고를 줄입니다.
냉동기 정지 운전냉동기를 꺼 가열 전용 수조로 사용하므로 고온 작업에서 불필요한 냉각 부하를 줄입니다.
경고 표시 통합경보음과 경고 표시를 디지털 제어판 하나에 모아 이상 원인을 한 화면에서 확인합니다.
외부 순환 H22 구성G1/4 m와 Ø10 mm 연결구로 반응기 재킷 같은 바깥 장비에 같은 온도의 액체를 공급합니다.

모델 읽는 법

하한과 상한으로
모델 선택

모델명의 P·PL·PH는 상한을, 뒤의 200·300·400·600은 하한을 정합니다. P는 100 °C, PL은 150 °C, PH는 200 °C까지 올라가고 숫자는 각각 -20·-30·-40·-60 °C까지 내려갑니다. 고온 작업이 없다면 P 계열로 충분하며, 150 °C나 200 °C가 필요한 작업에만 PL이나 PH를 선택하면 불필요한 사양 상향을 피합니다.

필요 온도대에 맞춘 조합

저온 시료 보관과 고온 반응을 한 대로 오가야 한다면 PH 계열이 적합합니다. 실리콘 오일을 사용하는 고온 구간과 저온용 액체를 사용하는 구간은 액체를 교체해 운전하세요.

순환과 액체

내부·외부 순환과
액체 선택

각 모델은 -D22(내부 순환)와 -H22(내부 + 외부 순환)로 나뉘어 모두 21개 모델이며, P600 계열은 -H22만 있습니다. 고온 구간에서는 실리콘 오일을 사용하고, 한 가지 액체로 저온과 고온을 모두 다루기는 어려우므로 온도대별로 액체를 바꿔 운전하세요.

온도대별 액체 교체

고온에는 실리콘 오일, 저온에는 낮은 점도의 액체를 사용합니다. 액체를 바꿀 때는 조의 배수 장치로 완전히 비운 뒤 새 액체를 채우세요.

사양

4개 하한 그룹과
시리즈 공통 사양

모델온도 범위 (P / PL / PH)조 용량 (개구 / 깊이)냉각 능력 (20 °C)순환외형 (W × L × H)
P200 · PL200 · PH200-20 ~ 100 / 150 / 200 °C9 L (130 × 170 / 160 mm)0.27 kW-D22 내부, -H22 내부 + 외부310 × 470 × 650 mm
P300 · PL300 · PH300-30 ~ 100 / 150 / 200 °C9 L (130 × 170 / 160 mm)0.32 kW-D22 내부, -H22 내부 + 외부310 × 470 × 650 mm
P400 · PL400 · PH400-40 ~ 100 / 150 / 200 °C9 L (130 × 170 / 160 mm)0.49 kW-D22 내부, -H22 내부 + 외부310 × 470 × 670 mm
P600 · PL600 · PH600-60 ~ 100 / 150 / 200 °C9 L (140 × 145 / 160 mm)0.65 kW-H22만 (내부 + 외부)495 × 690 × 902 mm

시리즈 공통 사양

항목사양
안정도±0.02 °C (전 모델)
히터2 kW (전 모델)
펌프최대 21 L/min · 0.6 bar
표시·제어디지털 0.1 °C 표시, New Generation PID 제어
경보과열 경보, 경보음과 저액위 경고(기본)
가열 전용 운전냉동기 정지로 지원
냉매NON-CFC(오존층 비손상형)
조 재질·배수스테인리스 조, 배수 장치
옵션0.01 °C 표시, RS 485 인터페이스
전원220 ~ 240 V, 50 ~ 60 Hz
모델 수21개 (P600 계열은 -H22만)
모델명 구성D = 조 내부 순환, H = 내부 + 외부 순환(G1/4 m + Ø10 mm 연결), 13 = 1.1 kW 히터, 22 = 2 kW 히터에 경보음·저액위 경고, 23 = 2 kW 히터만

활용 분야

공정과 연구의
항온 현장

  • 생산 공정 온도 — 공정에서 사용하는 액체 온도를 정해진 값으로 유지합니다.
  • 연구 개발 항온 — 저온부터 고온까지 모델을 선택해 시료 온도를 유지합니다.
  • 품질 관리 시험 — 시험 조건에 맞춰 온도를 일정하게 유지합니다.
  • 반응기·외부 장비 — H22 구성으로 반응기 재킷이나 바깥 장비에 액체를 공급합니다.

선택 가이드

P 시리즈 하한·상한·순환으로
고르는 모델

이럴 때 (현장 조건)권장 모델선택 이유
고온 작업이 없고 하한 -20 °C면 될 때P200 (-D22, -H22)가장 낮은 사양 조합이며 안정도는 전 모델과 같습니다.
상한을 한 단계 올려야 할 때PL 계열 (PL200, PL300, PL400, PL600)하한 숫자는 유지하고 상한만 150 °C로 올립니다.
상한이 가장 높아야 할 때PH 계열 (PH200, PH300, PH400, PH600)저온 냉각과 고온 가열을 한 대에서 처리합니다.
하한 -60 °C가 필요할 때P600, PL600, PH600 (-H22)냉각 능력 0.65 kW이며 내부 + 외부 순환 구성만 있습니다.
조 안에서만 순환할 때-D22 구성외부 연결구가 필요 없는 내부 순환 전용입니다.
바깥 장비와 연결할 때-H22 구성내부 + 외부 순환에 G1/4 m + Ø10 mm 연결구를 갖춥니다.

구성·옵션

품번과
선택 옵션

  • 품번 — P·PL·PH 200 / 300 / 400 / 600 (-D22, -H22)
  • 조 — 스테인리스 조(개구 130 × 170 mm 또는 140 × 145 mm)
  • 연결 — -H22 구성은 G1/4 m + Ø10 mm 연결구
  • 옵션 — 0.01 °C 표시, RS 485 인터페이스
