냉동기 없이 실온 이상의
온도를 유지하는 가열 순환 수조

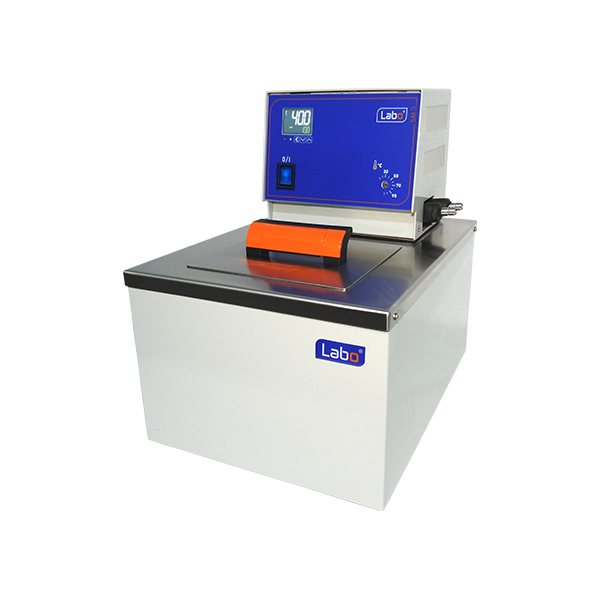

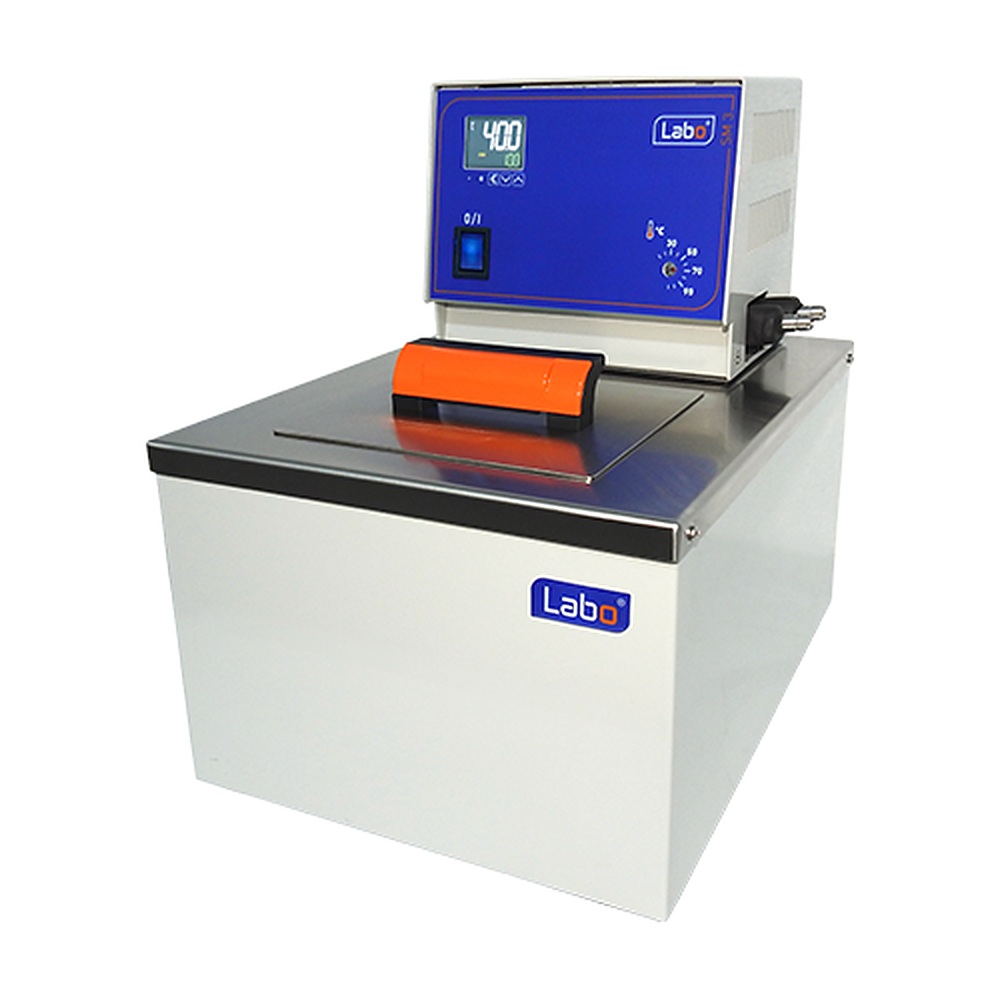

LABO H 시리즈 가열 순환 수조

견적 받기

Labo 국내 정식 공급 파트너

LABO H 시리즈는 냉동기 없이 실온 +5 °C부터 최대 250 °C까지 PID 제어로 설정 온도를 유지하는 가열 순환 수조(히팅 서큘레이터)입니다. 7 L에서 54 L까지 5개 조 용량으로 구성되며 시료 항온과 반응기 재킷 온도 조절에 사용합니다.

모든 모델은 스테인리스 조와 배수 장치를 갖추고 조 안의 액체를 순환시키며, 과열 경보가 기본으로 들어 있습니다. H 구성은 G1/4 m와 Ø10 mm 연결구로 온도를 조절한 액체를 바깥 장비로 보내며, 설정 온도의 변동은 ±0.02~0.03 °C입니다. 이 수조는 (주)테솔이 국내에 공식 공급합니다.

실온 +5 ~ 250 °C

모델별 상한 100 · 200 · 250 °C

7 ~ 54 L

5가지 조 용량

21 L/min

펌프 최대 유량, 압력 0.6 bar

0.1 °C

기본 표시 분해능, 0.01 °C는 옵션

특징

가열 전용 수조의
핵심 구성

핵심 특징현장에서 달라지는 점
냉동기 없는 가열 전용 구조실온보다 조금 높은 온도부터 가열하므로 상온 이상에서 시료를 항온할 때 냉각 계통 점검과 설치 공간이 필요 없습니다.
PID 제어설정 온도에 가까워질수록 출력을 조정해 오버슈트를 억제하므로, 시료가 목표 온도를 넘어서는 일이 줄어듭니다.
스테인리스 조와 배수 장치오일을 교체하거나 청소할 때 조 안의 액체를 쉽게 비워 작업 준비 시간이 짧아집니다.
내부 순환 기본, 외부 순환 H 구성조 안에서만 순환하는 D 구성과 바깥 장비까지 액체를 보내는 H 구성 중 용도에 맞게 선택하므로 불필요한 배관이 생기지 않습니다.
과열 경보와 저액위 경고과열 경보는 전 모델에 있고, 모델명 끝이 2인 구성은 경보음과 저액위 경고가 함께 작동해 액체가 줄어든 상태의 가열을 막습니다.
옵션 인터페이스0.01 °C 표시와 RS 485 통신을 옵션으로 더할 수 있어 PC 기록이나 설비 연동에 대응합니다.

구성 코드

모델명 끝 글자로
구성 읽는 법

모델명 끝의 글자와 숫자가 구성을 뜻합니다. D는 조 안에서만 순환하고, H는 바깥 장비로도 액체를 보내며 이때 연결구는 G1/4 m와 Ø10 mm입니다. 숫자 13은 1.1 kW 히터, 22는 2 kW 히터에 경보음과 저액위 경고를 더한 구성, 23은 2 kW 히터만 있는 구성입니다.

사양표의 30 °C는 명목 시작값이며 실제 하한은 실온 +5 °C입니다. 펌프는 5~21 L/min, 0.1~0.6 bar 범위에서 조정하므로 연결할 반응기 재킷이나 셀의 압력 한도에 맞춰 낮춰 사용하세요.

바깥 장비로 보내는 H 구성

H 구성은 뒷면 G1/4 m와 Ø10 mm 연결구에 호스를 연결해 반응기, 점도계, 분광기 셀로 액체를 순환시킵니다. 조 안에서만 사용한다면 D 구성으로 충분하며, 어느 구성이든 과열 경보가 작동합니다.

안정도 해석

안정도 기준으로
선택하는 방법

H 시리즈의 온도 성능은 안정도 ±0.02~0.03 °C 하나입니다. 안정도는 시간에 따른 온도 변동이고 균일도는 작업 부피 안의 위치별 온도 편차이므로, 시료 항온과 바깥 장비의 온도 유지에는 안정도가 기준이 됩니다.

온도계 비교 교정처럼 조 안 위치별 편차가 중요한 작업에는 균일도를 공개하는 교정용 항온조가 적합합니다. 대용량 가열이 목적일 때 H 시리즈를 선택하세요.

사양

9개 모델 비교와
공통 사양

항목구성온도 범위조 용량 (개구 / 깊이)히터안정도무게외형 (W × L × H)
H70D13 · D22 · H13 · H22 · H2330 ~ 100 °C5 ~ 7 L (140 × 145 / 155 mm)1.1 kW (13) · 2 kW (22 · 23)±0.02 °C (22) · ±0.03 °C (13 · 23)12 kg250 × 425 × 395 ~ 405 mm
H75D22 · H2230 ~ 200 °C5 ~ 7 L (140 × 145 / 155 mm)2 kW±0.02 °C12 kg250 × 425 × 405 mm
H76D22 · H2230 ~ 250 °C5 ~ 7 L (140 × 145 / 155 mm)2 kW±0.02 °C12 kg250 × 425 × 405 mm
H200D22 · D23 · H22 · H2330 ~ 100 °C16 ~ 20 L (260 × 360 / 160 mm)2 kW±0.02 °C (22) · ±0.03 °C (23)19 kg360 × 650 × 400 ~ 410 mm
H205D22 · H2230 ~ 200 °C16 ~ 20 L (260 × 360 / 160 mm)2 kW±0.02 °C19 kg360 × 650 × 410 mm
H250D22 · H2230 ~ 100 °C23 ~ 25 L 딥 (140 × 145 / 600 mm)2 kW±0.02 °C30 kg250 × 425 × 800 mm
H255D2230 ~ 200 °C23 ~ 25 L 딥 (140 × 145 / 600 mm)2 kW±0.03 °C30 kg250 × 425 × 800 mm
H320D22 · H2230 ~ 100 °C26 ~ 32 L (350 × 420 / 160 mm)2 kW±0.03 °C31 kg441 × 668 × 316 mm
H540D22 · H2230 ~ 100 °C48 ~ 54 L (350 × 420 / 270 mm)2 kW±0.03 °C34 kg445 × 735 × 533 mm

시리즈 공통 사양

항목사양
형태가열 전용 순환 수조 (냉각 기능 없음)
실제 하한 온도실온 +5 °C (표의 30 °C는 명목 시작값)
온도 제어신세대 PID 제어
표시디지털 표시 0.1 °C (0.01 °C 표시는 옵션)
조 재질 / 배수스테인리스 / 배수 장치 기본
펌프5 ~ 21 L/min · 0.1 ~ 0.6 bar (조정식)
순환 방식D 구성 내부 순환 · H 구성 내부 + 외부 순환
외부 연결구H 구성: G1/4 m + 지름 10 mm 연결구 (-13 · -23 구성은 지름 10 mm 연결구)
경보과열 경보 전 모델 · 경보음과 저액위 경고는 -22 구성
인터페이스RS 485 (옵션)
전원220 ~ 240 V · 50/60 Hz

활용 분야

온도를 조절한 액체가
필요한 현장

  • 시료 항온 — 시료병이나 튜브를 일정 온도로 가열해 반응 속도와 용해도를 조절합니다.
  • 반응기 재킷 — H 구성으로 유리 반응기 재킷에 온도를 조절한 액체를 순환시킵니다.
  • 점도계·분광기 셀 — 바깥 셀에 설정 온도의 액체를 흘려 측정 조건을 고정합니다.
  • 긴 용기 가열 — H250·H255는 깊이 600 mm 딥 조라 메스실린더 같은 긴 용기를 세워 담급니다.

선택 가이드

H 시리즈 구성과 상한으로
고르는 모델

이럴 때 (현장 조건·용량)권장 모델선택 이유
조 안에서만 가열할 때D 구성 (예: H76-D22)외부 연결구 없이 내부 순환만 사용합니다.
바깥 장비와 액체를 주고받을 때H 구성 (예: H76-H22)G1/4 m와 Ø10 mm 연결구로 호스를 연결합니다.
가장 높은 온도가 필요할 때H76시리즈에서 가장 높은 상한을 갖습니다.
20 L 조에서 200 °C가 필요할 때H205260 × 360 mm 개구와 200 °C 상한을 겸합니다.
긴 용기를 세워 담글 때H255600 mm 깊이의 25 L 딥 조로 200 °C까지 사용합니다.
32 L 이상 대용량이 필요할 때H320 · H540개구 350 × 420 mm의 대용량 조를 갖춥니다.

구성·옵션

옵션과
주문 품번

구분내용
옵션0.01 °C 표시, RS 485 인터페이스
히터 구성13 구성 1.1 kW · 22 · 23 구성 2 kW
품번H70 · H75 · H76 · H200 · H205 · H250 · H255 · H320 · H540

관련 제품

냉각이 필요할 때
함께 검토할 수조

  • LABO S 시리즈 소형 냉온 순환 수조 (넓고 낮은 7 L)
  • LABO P 시리즈 전문가용 냉온 순환 수조 (−60 ~ 200 °C)
  • LABO C 시리즈 소형 냉온 순환 수조 (−20 / −80 ~ 100 °C)
