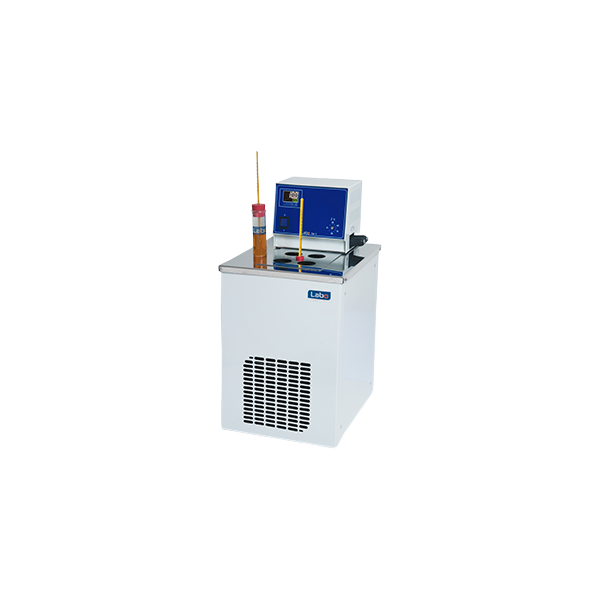

LABO 클라우드 포인트 및 유동점 시험 항온조

MODEL: CPP 시리즈
브랜드: LABO
제품 자료: LABO CATALOGUE (한글)

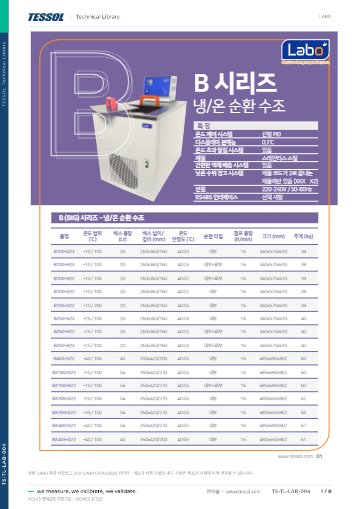

LABO CATALOGUE (한글)

LABO 종합카탈로그

Chemists 브로셔

브로셔 2

제품문의 구매하기

석유 제품 유동점·운점
시험병을 식히는 저온 수조

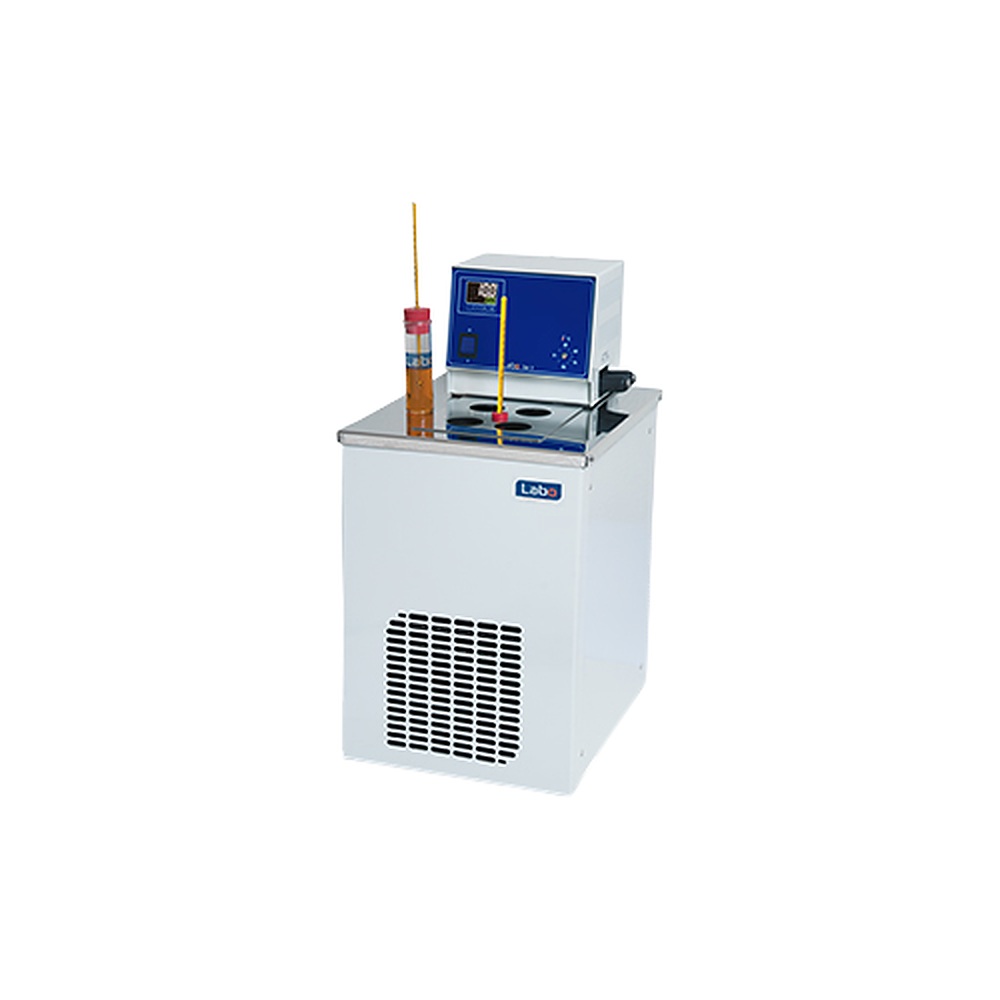

LABO CPP 시리즈 유동점·운점 시험 수조

견적 받기

Labo 국내 정식 공급 파트너

LABO CPP 시리즈는 ASTM D97과 D2500, ISO 3015·3016 시험에서 시험병을 식히는 유동점·운점 시험 수조(Pour Point·Cloud Point Bath, 석유 제품 저온 유동성 시험 수조)입니다. 시험병 2 ~ 12병을 놓는 단일조와 3조 모델로 구성됩니다.

단일조는 -40 °C 또는 -60 °C까지 냉각하고, 3조 모델은 -40 / -18 / 0 °C 세 조를 나란히 두어 온도 단계를 나눠 운용합니다. 디젤과 연료유, 윤활유의 저온 유동성을 시험하는 석유 제품 시험소에서 쓰는 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

6개 모델

단일조 3종과 3조 3종

2 ~ 12병

시험병 자리

3조

조마다 다른 설정 온도

±0.1 °C

시험 전용 수조 안정도

특징

시험병 수에 맞춘
조 구성

핵심 특징	현장에서 달라지는 점
단일조와 3조	시험 온도 단계에 맞춰 단일조나 3조 모델을 선택해 한 대에서 처리할 단계 수를 정합니다.
시험병 12병	CPP-105-3과 CPP-300은 시험병 12병을 놓아 하루 시험 물량을 늘립니다.
ASTM D97용 에어 재킷	D97 시험에 맞춘 에어 재킷을 함께 사용해 시험병 주변 열전달 조건을 일정하게 유지합니다.
유리 시험병	유리 시험병이라 시료의 상태 변화를 눈으로 직접 판독합니다.
수동 측정	ASTM 유리 온도계를 사용해 시료 온도를 직접 측정합니다.
스테인리스 조	부식과 산화에 강한 스테인리스 조라 냉각액 교체와 청소에 부담이 적습니다.

모델 읽는 법

단일조와 3조의
온도 표기 보는 법

단일조 모델의 온도 칸은 하한부터 상한까지의 범위입니다. 3조 모델의 온도 칸은 범위가 아니라 세 조의 설정 온도(-40 / -18 / 0 °C)입니다. ASTM D97의 수조 단계는 0 / -18 / -33 / -51 / -69 °C이므로 3조 모델의 -40 °C 조는 D97 단계와 다르며, 더 낮은 단계가 필요하면 -60 °C까지 내려가는 단일조 CPP-600을 함께 검토하세요.

세 조를 옮겨 가며 냉각

3조 모델은 설정 온도가 다른 세 조를 나란히 두어 시험병을 조 사이로 옮기며 단계를 진행합니다. 조마다 설정 온도가 다르므로 시험병 이동 순서를 시험 전에 정해 두세요.

시험병과 판독

유동점·운점 판독
시험 절차

같은 수조에서 유동점과 운점 시험병을 냉각하며, 판독 간격과 절차는 각 표준을 따릅니다. 안정도 ±0.1 °C는 순환 수조의 ±0.02 ~ 0.05 °C보다 넓은 값으로, 시험병 자리와 조 수에 맞춘 시험 전용 수조의 사양입니다. 디젤, 연료유, 선박 연료, 바이오디젤, 나프타, 윤활유의 저온 유동성 시험에 사용합니다.

유리 시험병의 상태 판독

유리 시험병이라 시료가 흐리거나 굳는 시점을 조 밖에서 눈으로 판독합니다. 판독 간격은 적용하는 표준 문서를 따르세요.

사양

6개 모델 비교와
시리즈 공통 사양

모델	조 구성 · 온도	시험병 자리	조 용량	히터
CPP-100	단일조 -40 ~ 100 °C	2병	8 L	1.1 kW
CPP-105	단일조 -40 ~ 100 °C	4병	8 L	1.1 kW
CPP-600	단일조 -60 ~ 100 °C	2병	8 L	2 kW
CPP-100-3	3조 -40 / -18 / 0 °C	6병	3 × 8 L	3 × 1.1 kW
CPP-105-3	3조 -40 / -18 / 0 °C	12병	3 × 8 L	3 × 1.1 kW
CPP-300	3조 -40 / -18 / 0 °C	12병	3 × 6 L	해당 없음(미공개)

시리즈 공통 사양

항목	사양
안정도	±0.1 °C
외형 (W × L × H)	CPP-100·CPP-105 310 × 380 × 650 mm, CPP-600 490 × 650 × 900 mm, CPP-300 1000 × 400 × 1000 mm
무게	CPP-100 39 kg
펌프	최대 21 L/min · 0.6 bar, 내부 순환
표시·제어	디지털 0.1 °C 표시
조 재질	스테인리스 조
시험병	유리 시험병
구성품	ASTM D97용 에어 재킷, 유리 시험병, ASTM 5C 온도계
관련 표준	ASTM D97 · D2500 · D5853, ISO 3015 · 3016, IP 15 · 219 · 309, DIN 51428 · 51597, TS 1233
전원	220 ~ 240 V, 50 ~ 60 Hz

활용 분야

석유 제품 저온
유동성 시험 현장

디젤과 연료유 — 유동점과 운점을 ASTM D97과 D2500으로 시험합니다.
선박 연료 — 선박 연료 시료를 시험병에 담아 냉각한 뒤 판독합니다.
바이오디젤 — 바이오디젤 시료의 운점을 시험합니다.
윤활유와 나프타 — 석유 제품의 저온 유동성을 시험합니다.

선택 가이드

시험병 수와 조 수로
고르는 CPP 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
시험병 2병이면 되는 단일조일 때	CPP-100	8 L 단일조이며 하한 -40 °C입니다.
시험병 4병이 필요한 단일조일 때	CPP-105	조 용량과 온도 범위는 CPP-100과 같고 시험병 자리가 4병입니다.
더 낮은 단계가 필요할 때	CPP-600	하한 -60 °C의 단일조에 시험병 2병입니다.
세 온도 단계를 한 대에서 나눠 사용할 때	CPP-100-3, CPP-105-3	3조 구성이며 시험병 자리는 각각 6병, 12병입니다.
시험병 12병을 한 대에 놓을 때	CPP-300	3조에 시험병 12병 구성입니다.

구성·옵션

기본 구성과
부속

품번 — CPP-100, CPP-105, CPP-600, CPP-100-3, CPP-105-3, CPP-300
에어 재킷 — ASTM D97용
시험병 — 유리 시험병
온도계 — ASTM 5C 온도계
옵션 — ASTM 유리 온도계

CPP 시리즈와 함께 보는
수조

LABO H 시리즈 가열 순환 수조 (7 ~ 54 L)
LABO S 시리즈 소형 냉온 순환 수조 (넓고 낮은 7 L)
LABO P 시리즈 전문가용 냉온 순환 수조 (−60 ~ 200 °C)
LABO CP 시리즈 샤르피 시편 냉각 수조 (−40 / −80 ~ 100 °C)

CPP 3조 모델 한 대로 ASTM D97의 모든 단계를 수행할 수 있습니까?
아니요, 3조 모델은 0 / -18 / -40 °C 구성이라 D97의 -33 / -51 / -69 °C 단계와 다릅니다. 더 낮은 단계가 필요하면 단일조 CPP-600을 함께 검토하세요.
CPP 시리즈에 시험병과 에어 재킷이 함께 공급됩니까?
네, 에어 재킷(ASTM D97용), 유리 시험병, ASTM 5C 온도계가 기본 구성에 들어 있습니다. 별도 준비가 필요한 부속은 주문 전에 구성표로 확인하세요.
운점(D2500) 시험에도 같은 수조를 사용할 수 있습니까?
네, 유동점과 운점 모두 같은 수조에서 시험병을 식힙니다. 판독 간격과 절차는 각 표준을 따르세요.
안정도 ±0.1 °C는 순환 수조보다 넓은 값입니까?
네, 순환 수조의 ±0.02 ~ 0.05 °C보다 넓습니다. 시험병 자리와 조 수에 맞춘 시험 전용 수조이므로 이 점을 고려해 선택하세요.
CPP-100과 CPP-105는 무엇이 다릅니까?
시험병 수가 다릅니다. CPP-100은 2병, CPP-105는 4병이며 조 용량과 온도 범위는 같습니다.
